reparatie DM7020 si voeding defect

[MehmetArslan]

De voeding van deze Dm is defect.

Enkele weken terug had ik via een tip hier C201 220uf/25V vervangen en toen was het o.k.



Wat heb ik al gedaan:

R112,113 nagekenen

D107 vervangen

C112 1uf/50V vervangen

C101,103 47uf/50V vervangen

C321 220uf/25V vervangen.



Momenteel heb ik alleen op pin 1 van connector CN300 9.3V alle andere pinnen niets.

connector CN301 (harde schijf ) niets.



Ik hoor geen tikken,geen fluitsignaal,geen brommen ==>Niets dus.



Hoe groot is de kans dat de Power IC101 (ICE2A765P2) defect is?



Kan ik nog ergens anders iets nakijken? Wie heeft de gouden tip?



Alvast bedankt.

[columbo]

Gouden tip's zijn er niet , het ic 101 vervangen zal weinig uit maken daar het secundaire (gedeeltelijk) werkt,Dus alle elco's nameten.defekte gelijk vervangen ,uitsluitend 105 * gebruiken =Low ESR.sec. let op de polarisatie.tijdens de montage.

[MehmetArslan]

Die 9.3V op pin 1 lijkt toch van ergens anders te komen dan IC101.

Ik heb 321V tussen de Drain en GND, ik meet niets op de VCC van IC101

Het lijkt erop dat IC101 niet opstart.

Ik zal mij door de datasheet worstelen om deze IC beter te begrijpen.

[MehmetArslan]

Gouden tip's zijn er niet , het ic 101 vervangen zal weinig uit maken daar het secundaire (gedeeltelijk) werkt,Dus alle elco's nameten.defekte gelijk vervangen ,uitsluitend 105 * gebruiken =Low ESR.sec. let op de polarisatie.tijdens de montage.



Je had mij even op een dwaalspoor, de 9.3V op pin 1 komt niet van de power IC. Ik heb secundair geen enkele spanning die van IC101 komt.

Deze 9.3V komt via de opto koppelaar (PC100), van een 8 pins IC (PC300) die zich onder de grote trafo bevind.



Wie kan een beknopte uitleg geven over de power IC101 (ICE 2A765P2) , of mij kan uitleggen hoe ik met zekerheid deze IC kan laten opstarten?

4 november 2012 aangepast door MehmetArslan

[columbo]

> input Spanning op pin 5, VCC, ,deze komt direkt van de diode brug, zoals op de data van het IC staat aangegeven,zie GOOGLE !,dus nummer intoetsen.\

zonder input geen output ,als het ic stuk is zal hij uiteraart ook niet opstarten.

[MehmetArslan]

> input Spanning op pin 5, VCC, ,deze komt direkt van de diode brug, zoals op de data van het IC staat aangegeven,zie GOOGLE !,dus nummer intoetsen.\

zonder input geen output ,als het ic stuk is zal hij uiteraart ook niet opstarten.

Alweer op een dwaalspoor gezet.

VCC moet volgens de datasheet tss 8.5V en 21V zijn dit is de voeding van de IC



Ik heb de spanning op de VCC die van de transistor zou moeten komen overbrugd, en als ik een paar keer op en af schakel start de voeding op.

Volgende spanningen meet ik dan op CN301



1 9.3V ==> Altijd daar

2 niets

3 30V

4 13V

5 6.8V

6 5V

7-8-9 en 10 GND

11 3.45V

12 14.9V



Alleen de achtergrondverlichting van het diplay gaat op dat moment, ontvanger start niet op.



Kan iemand zeggen wat de spanning op pin 2 moet zijn?

Kan het zijn dat de spanning op pin 2 ervoor zorgt dat de ontvanger niet start?



Alvast bedankt.

[columbo]

Als geen verstand van elektronica heb blijf er dan van af,in plaats van het doorverbinden,nu zal hij wel helemaal kapot zijn,en waarschijnlijk niet alleen de voeding.

[MehmetArslan]

das nogal een hulp, ik heb toch niet geschreven dat ik een doorverbinding heb gemaakt.

Als ik een specialist was, was de vraag ook nooit gekomen.

Ik heb er alleen voor gezorgt dat er 14V komt op de VCC.

8 november 2012 aangepast door MehmetArslan

[columbo]

Je hebt hem overbrugt,daar door ga je een bepaald beveilings cirquit omzeilen,wat natuurlijk niet de bedoeling is.

op pin 2 heb je 3,3vollt waar5 voor deze exact is weet ik ik niet daar er geen schema's zijn,maar ik vermoed ea voor een of meerdere procesoren.

10 november 2012 aangepast door columbo

[MehmetArslan]

Ben weer wat verder.

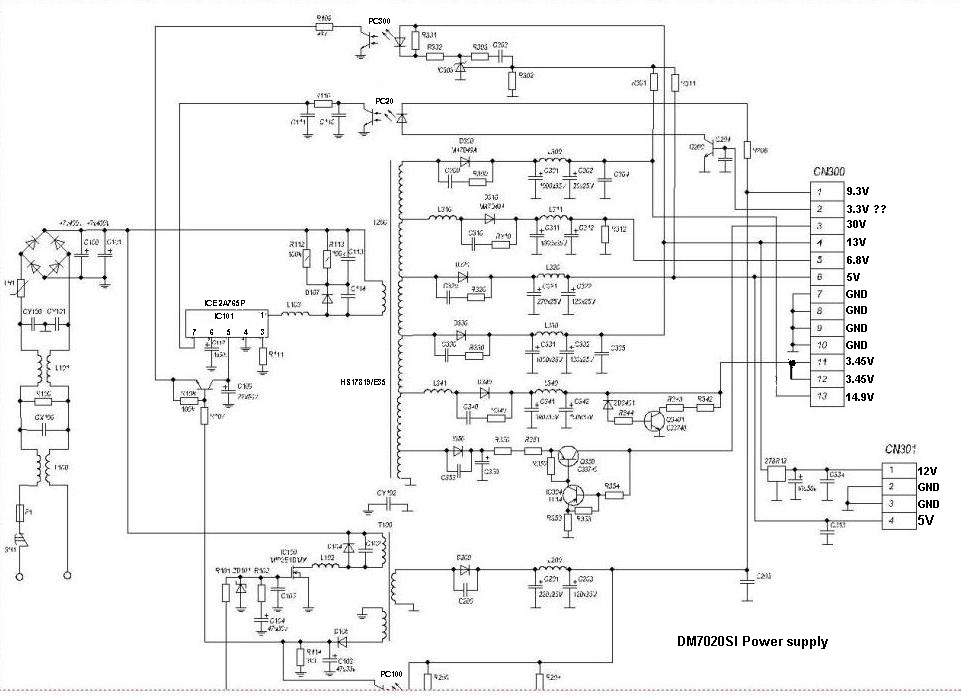

Hiebij de schema die ik iets verbeterd heb.Ik heb een vermoeden dat optocoupler PC20 defect is.



2 vraagjes.

Kan iemand mij de cicuit van PC20 uitleggen, die begrijp ik niet zo goed?



PC20 is een IC met de volgende opschrift.

M .4

3171

S 49

Is dit dezelfde (CNC1S171) als de datasheet zoals in de bijlage?

Kan ik een ander type inbouwen die couranter is.

cnc1s171on3171.pdf

[z80]

een optocoupler in een schakelende voeding gaat zelden/nooit stuk. mocht deze stuk gaan dan kun je er van uit gaan dat er nog veel meer stuk is.

als ik zo snel even het schema bekijk zonder ic 10 te kennen lijkt het of pc20 de aan/uit schakelaar is. deze wordt geschakeld door pen 2 van cn300



en om op pen 1 van cn301 een spanning van 12V te krijgen heb je een spanning nodig die hoger is als de 13V ivm de aanwezige spannings regelaar.



persoonlijk vind ik de 9.3 volt een vreemde waarden. en waar gaat deze naartoe? naar een spanings regelaar op het mainbord? en vanuit daar naar een power on/off circuit?

[MehmetArslan]

als ik zo snel even het schema bekijk zonder ic 10 te kennen lijkt het of pc20 de aan/uit schakelaar is. deze wordt geschakeld door pen 2 van cn300



Je slaat de nagel op zijn kop.



De voeding is blijkbaar niet defect, maar de defect bevind zich op de moederbord.

Het stand-by gedeelte werkt niet, waardoor ook de voeding niet wordt aangestuurd.



Iemand een idee over het stand-by gedeelte?
