multirail richten met maximale ontvangst voor buitenste lnb's

[Eduard07]

Ik heb een multirail met 4 lnb's: Astra 1-3 en Hotbird



Ik heb Astra 3 op de schotelarm.

Daardoor kijkt Astra 2 ongeveer 5 graden scheel en Hotbird zo'n 10.



Ik ben hier op het forum nog niemand tegengekomen die zegt: stel je multirail af op 20 of 21,6 oost. Dan verdeel je het signaalverlies van de buitenste satellieten.



Ik vroeg mij af wie van de forumleden dit wel heeft gedaan en wat de bevindingen zijn.

[Eduard07]

Lees toevallig net dat er vandaag ook een nieuwe satelliet naar 21,6 wordt gelanceerd: Eutelsat 21B.

Is dat geen beter ijkpunt voor een multirail?

[Sprietje]

Beste Eduard07

Een Triax 78 geeft bij 10 graden ontvangst uit het midden 1 dB minder signaal dan precies in het midden. Bij 7,5 graden uit het midden geeft die 0,6dB minder signaal dan in het midden. Het verschil is dus 0,4 dB. Dit is te verwaarlozen als je weet dat een Triax 78 in het midden 37,1dB bij 11,7GHz.

Het zal er dus een beetje vanaf hangen welke van de twee buitenste satellieten je voorkeur heeft om de meeste ontvangst te hebben.

[Eduard07]

Die waarden vallen me erg mee.

Ik zat te denken aan de standaard uitrusting van de rail, met als uitersten Astra 2 en Hotbird.



Ikzelf heb trouwens een Fuba 850. Die is ronder dan de Triax. Ik constateer dat bij uitrichting primair op Astra 3 de ontvangst van Astra 2 extreem goed is en op Hotbird beduidend minder (zonder uitval, trouwens).

Moet ik bij de Fuba anders redeneren dan bij de ovalere Triax?

[Sprietje]

Hoe doe je dat trouwens Eduard07, als je een multirail gemonteerd hebt en dan een lnb precies op de schotelarm zetten? Bij een Triax multirail kun je alleen een lnb links en rechts van de lnb-arm zetten. Precies er boven dat gaat toch niet? Zie bijlage.

[Sprietje]

Een Fuba-schotel heeft een offsethoek van 21,5 graden, Triax heeft een offsethoek van 26 graden. Daardoor hoeft het verschil tussen de hoogte en de breedte van de schotel minder groot te zijn maar de Fuba is volledig rond en dat is eigenlijk niet goed. Daardoor kijkt de lnb van boven te veel over de schotel heen wat een verslechtering van het signaal geeft.

[Eduard07]

Bij de Fuba wel. Er zit een gleuf in het metalen, verzinkte uiteinde van de schotelarm waar de multirail in past. Vervolgens kan de originele klem er weer op en zit die weer op plek waar die ook zat zonder rail.

De Kathrein schotels hebben dit ook.



Gezien de gedegen kwaliteit van a tot z van Duitse merkschotels zou ik niet anders meer willen! Geen mm plastic, alles metaal. En 15 jaar garantie (die je natuurlijk niet snel nodig bent ) Zo'n schotel kun je rustig op een plek installeren waar je bijna nooit komt. Ze schijnen zelfs een zoutbad te hebben gehad om de duurzaamheid te testen. Lijkt me nou precies iets wat voor Nederland relevant is.

10 november 2012 aangepast door Eduard07

[Eduard07]

Een Fuba-schotel heeft een offsethoek van 21,5 graden, Triax heeft een offsethoek van 26 graden. Daardoor hoeft het verschil tussen de hoogte en de breedte van de schotel minder groot te zijn maar de Fuba is volledig rond en dat is eigenlijk niet goed. Daardoor kijkt de lnb van boven te veel over de schotel heen wat een verslechtering van het signaal geeft.

Vreemd genoeg heb ik voor Astra 2 nog nooit zulke goede waarden gehad. De Triax 88 kwam niet verder dan 85-90%, bij de Fuba is volle bak geen uitzondering.



Ik denk dat het rendement de vorm compenseert.



Maar dat "over de schotel heen kijken" wordt toch ook bepaald door de lengte van de arm?

En voor een multirail lijkt me een wat bredere schotel ook niet verkeerd. Denk eens aan de Bigsat, hoogte en breedte?

10 november 2012 aangepast door Eduard07

[Sprietje]

De lengte van de arm wordt bepaald door de breedte van de schotel en de f/D-verhouding van de schotel.

Ja ik ken de Fuba en de Kathrein schotel. Ze zijn oerdegelijk en bij die merken kun je de lnb wel in het midden zetten ale je 3 lnb’s gebruikt. Gebruik je er twee dan staan ze er beide een beetje naast.

[druup]

Even een offtopic vraag kan je met deze satellieten volwaardige LNB's gebruiken op deze schotel? Daarme bedoel ik LNB's met een 60mm kop?

[Sprietje]

Beste druup

Heb je het over de Fuba DAA 850? Ik zou het niet weten want Fuba geeft niet aan wat de f/D-verhouding is. Misschien dat Eduard07 even op kan meten hoe ver de voorzijde van de middelste lnb van de schotel staat op 40% van de hoogte gemeten. Dan kan ik het voor je uitrekenen. Het gaat neem ik aan voor een schotel die in Nederland geplaatst wordt?

[Eduard07]

@druup, volgens mij kunnen er "volwaardige" lnb's naast elkaar, wat er is ruimte zat op die rail. Ik heb nog ruimte tussen de Alpsen van Astra 3 (schotelarm) en Astra 1.



@sprietje, zodra ik de komende dagen even tijd heb, zal ik meten en hier rapporteren.

[Eduard07]

Ja ik ken de Fuba en de Kathrein schotel. Ze zijn oerdegelijk en bij die merken kun je de lnb wel in het midden zetten ale je 3 lnb’s gebruikt. Gebruik je er twee dan staan ze er beide een beetje naast.

Maar ik heb er 4 op de rail. De arm-lnb op Astra 3. De Hotbird geeft een signaal van 60-70% op de DM500HD, maar bij slecht weer de zwakste transponders 35-40% (Odeon sat).

Toch blijft de ontvangst stug doorgaan. Het is puur puur een weet.



De andere 3 tussen de 80-100% signaal, ook bij slecht weer.

[Sprietje]

Beste Eduard07



Ik bedoelde de multifeed van de Katrhein.

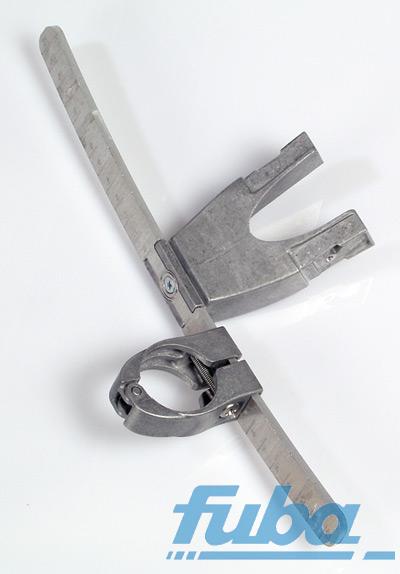

Maar de multirail die jij op de Fuba hebt, is dat de DAZ 104, zie bijlage.

In Nederland moet die rail 10 graden schuin staan. Hoe heb je dat voor elkaar gekregen?

10 november 2012 aangepast door Sprietje

[druup]

Beste druup



Heb je het over de Fuba DAA 850? Het gaat neem ik aan voor een schotel die in Nederland geplaatst wordt?



Idd de Fuba voor in Nederland. Sta n.l. op het punt om een Maximum E85 te kopen maar blijken geen volwaardige LNB's op te passen. Liefst wil ik voor de A3 en als het even kan ook A2 een Inverto Black Ultra toepassen...
