verschil LNB en LNBF koppen?

[haramo]

Wat is een LNBF?? iets nieuws??



Kwam het tegen op een webshop.

[Sprietje]

Beste haramo

Een LNBF is een LNB (Low-noise Block) met aangebouwde feedhorn (F).

Voor offsetschotels zijn geen lnb’s zonder aangebouwde feedhorn te koop, wel voor primefocus-schotels. Dit heeft alles te maken met de f/D-verhouding van de LNB die voor offset-schotels min of meer vast ligt maar bij primefocumschotels niet. De feedhorn van een prime-focus-schotel is meestal instelbaar.

[Drs. IJzerbout]

Ook voor offset schotels zijn er wel degelijk aparte feedhoorns te koop, zodat je er bijvoorbeeld een LNC met C-120 flens (flange) op kan zetten. Voor de wat grotere en betere offsetschotels heeft dit verreweg mijn voorkeur.

[Sprietje]

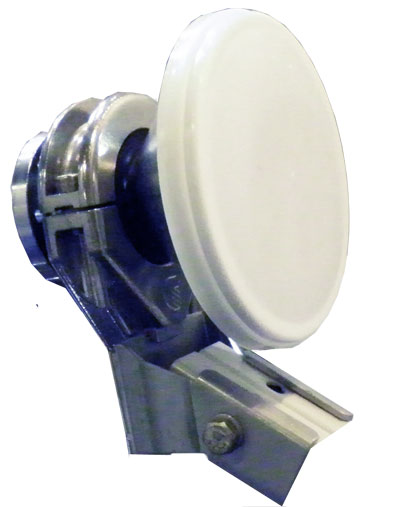

Beste Drs.IJzerbout. Er zijn inderdaad flens-lnb’s te koop waar een losse feedhorn op geplaatst kan worden. Zover ik weet is fabrikant Raven-Andrews de enige fabrikant die een losse feedhorn voor een offsetschotel maakt, zie bijlage.Ik reken dit tot de uitzonderings gevallen die alleen maar voor schotels van 1 tot 2,4meter gebruikt kunnen worden.Voor een 1 meter-schotel vind ik ze totaal overbodig. Vanaf 1,5 meter kan het voordelen hebben. Met zo’n grote feedhorn wordt een preciesere ontvangsthoek bereikt waardoor de schotelrand nauwkeuriger wordt bepaald.

17 november 2012 aangepast door Sprietje

[Drs. IJzerbout]

Nee hoor..er is een grote keus. Op mijn Technisat 1 mtr. offset schotel zitten 2 stuks Invacom C-120 flens LNC´s met een feedhoorn van Technisat en Philips. Beide zijn waarschijnlijk OEM produkten. Het zijn 23 mm feedhoorns. Maar als je op offset feedhoorns googled wordt je er mee overdonderd. Ook 40 mm.



Hier in Dubai op het dak van mijn flat staan meerder offsetschotels en allemaal hebben ze een aparte feedhoorn. Het zijn geen triaxjes want die zouden hier geen lang leven beschoren zijn.

17 november 2012 aangepast door Drs. IJzerbout

[Terradon]

Hoi Allen,



En wat te denken dan van een Fibo gregorian ook een offset schotel met eigen feedhoorn die optimaal bij de schotel past.

Dat zou juist de voorkeur moeten zijn een feedhoorn die perfect bij de schotel past en dan pas een (universele) lnb of lnc.



Groetjes..................

[Drs. IJzerbout]

Juist, een goede schotel fabrikant, of dit nu een prime-focus is of een offset spiegel levert een bijbehorende feedhoorn.

Natuurlijk is het gros van de LNC´s met ingebouwde feedhoorn geschikt van Triax tot bouwmarkt prut. Maar wil je wat beters dan geef de voorkeur aan een kwaliteitsschotel met afzonderlijke feedhoorn.

[Sprietje]

Vanwege de grote feedhorn dus bijna nooit geschikt voor multifeed ontvangst tenzij de satellieten erg ver uit elkaar staan. Astra 1 en 3 kun je dus wel vergeten tenzij je een hele grote schotel hebt.

[Terradon]

Mocht er nog iemand zijn die nog een feedhoorn heeft of weet waar deze te krijgen zijn voor een 1.20 mtr Echostar offset houd ik mij aanbevolen.

Lijkt me wel interessant om de hier geponeerde stelling eens in de praktijk te testen, heb hier nog 2x de Invacom lnb 031 liggen eentje met c 120 flens en eentje met feedhoorn, een lnbf dus.



Denk dat je zeker bij de moeilijk te ontvangen sats en sats die dicht bij elkaar staan zoals op 23.5, 26 en 28 oost ed je daarmee winst kan zien.

Voor het gewone huis tuin en keuken gebruik geef ik toe dat een normale universele lnbf ruimschoots zal gaan voldoen voor de meeste toepassingen maar wil je het onderste uit de kan, of een probleem oplossen zoals dezelfde transponder van verschillende sats wel of niet kunnen inscannen lijkt mij een beetje meer "focussen" geen kwaad kunnen.



Dus heeft er iemand nog iets bruikbaars heeft, het zei een linkje doe dan even een pm.



Groetjes.......................

18 november 2012 aangepast door Terradon

[Drs. IJzerbout]

Vanwege de grote feedhorn dus bijna nooit geschikt voor multifeed ontvangst tenzij de satellieten erg ver uit elkaar staan. Astra 1 en 3 kun je dus wel vergeten tenzij je een hele grote schotel hebt.



Multifeed ontvangst is voor mij sowieso een kompromis. Dus daarom heeft dat niet mijn voorkeur. Helaas kan ik geen foto maken van mijn situatie met mijn 1 mtr Technisat met 2 LNC´s en 2 aparte feedhoorns omdat ik nu in Dubai ben.

19 november 2012 aangepast door Drs. IJzerbout

[trust]

Gezien bij de sponsor van een duits sat board :



Offsetfeedhorn für Flansh-LNB mit optimalen f/D für große Spiegel ab 1,20m (Gibertini OS 1200 /1500 und Laminas ab 1200). Verbesserung des C/N bis zu 3 dB gegenüber Standard-LNB.

[Sprietje]

Ja dit is een Gibertini feedhorn speciaal gemaakt voor hun offsetschotels met een f/d-verhouding van 0,67, zie bijlage twee.

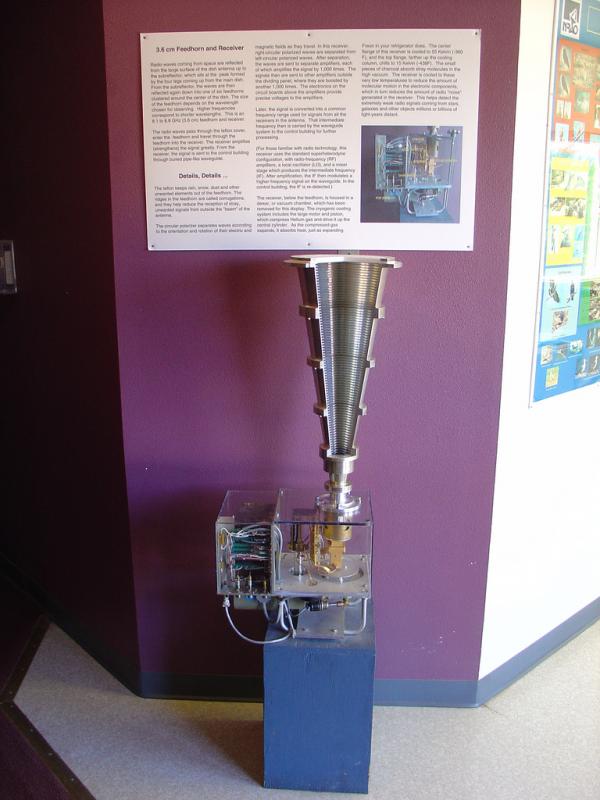

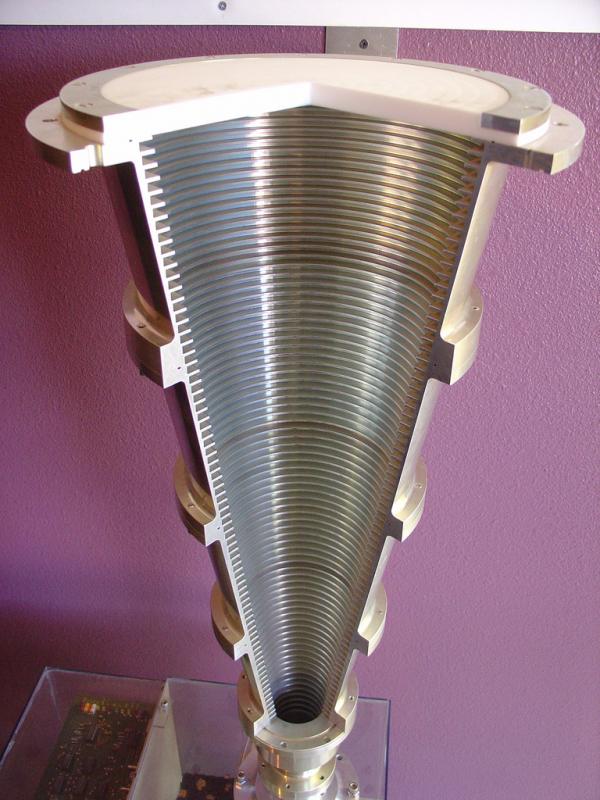

In de eerste en derde bijlage een opengewerkte feedhorn voor een 12 meter primefocusschotel voor de frequentie 10,2 tot 11,2 GHz, een deel van de lage Ku-band dus.



De afbeeldingen willen maar niet in de juiste volgorde komen te staan. De tweede afbeelding dus de Gibertini en de eerste en derde afbeelding de opengewerkte feedhorn.

19 november 2012 aangepast door Sprietje

[Emekli]

En hier "mijn" feedhorn met LNB, wordt gebruikt in 160 cm. schotel, voor ontvangst van Astra 1, hier in Turkije.



[Sprietje]

Ja, maar dat is een losse feedhorn voor een prime-focus-schotel, niet voor een offset-schotel.

[haramo]

Hey iedereen



Al die termen zijn me onbekend, ik zal eens erover googlen dan kan ik ook meevolgen .



Maar essentie om te weten, is dat de gewone gebruiker geen LNBF nodig heeft? klopt dit?



gewone LNB's zijn ruimt voldoende toch, en voor satellieten die kort naast elkaar zijn, zelfs een must. LNBF zal dan niet goed zijn voor deze satellieten (bijvoorbeeld 19,2° en 23,5°)?
