Verschil tussen lnb-quatro en quad-lnb.

[georges]

Als je zoekt naar lnb's vindt je site's waar onderscheid gemaakt wordt tussen die twee, waarom?

[wanderer]

Een QUAD LNB kunt u in een schotel plaatsen om tot maar liefst vier digitale satellietontvangers aan te sluiten die onafhankelijk van elkaar kunnen werken, eigenlijk dus vier LNBs in slechts één handige behuizing.

Voorbeeld:

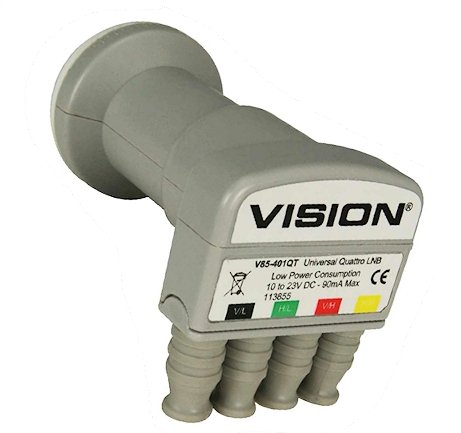

Quatro of quattro LNB is een LNB met vier uitgangen:

horizontale polarisatie hoge frequentieband (HH)

vertikale polarisatie hoge frequentieband (VH)

horizontale polarisatie lage frequentieband (HL)

vertikale polarisatie lage frequentieband (VL)

Deze LNB's zijn (normaal gesproken) alleen op tuners/receivers aan te

sluiten via van een multiswitch, deze selecteerd per uitgang een van de

vier uitgangssignalen van de LNB (aan te sturen met DiSeqC). Voordeel is

dat hiermee veel tuners van 1 LNB gebruik kunnen maken, dit kan met 1

multiswitch tot 16 tuners en met extra versterkers/switches tot meer dan

64 uitgangen (theoretisch onbeperkt)

Voorbeeld:



17 november 2012 aangepast door wanderer

[georges]

Klaar en duidelijk.

Bedankt voor het vlugge antwoord.

Groeten.

[Woaghalz]

Heb het even zitten lezen maar is me niet duidelijk, wil dus ook per kop 4 aansluitingen hebben, 4 koppen > 4 aansluitngen > 4 switch > 4 ontvangers.



Moet ik dan de Quad kop hebben of de Quatro want hierin zit een groot verschil.



Quad is volgens mij als ik het internet afstruin 4 aansluitngen voor 4 ontvangers en quatro is voor Gso systemen.

[Sprietje]

Ik vind dat @wanderer het uitstekend uit heeft gelegd, mijn complimenten daar voor.

Maar beste Woaghalz, misschien dat je het verhaal nog een een paar keer aandachtig door moet lezen.

Misschien dat ik het nog een keer uit kan leggen:

Een quattro-lnb kun je nooit rechtstreeks een satellietontvanger aansluiten. Quattro-lnb’s zijn bedoeld om op een multiswtisch aan te sluiten, dus bij jou niet van toepassing.

Quad-lnb’s hebben gewoon vier aansluitingen die je rechtstreeks op vier satellietontvangers kunt aansluiten.

Als je 4 Quad-lnb’s hebt, zul je dus ook 4 stuks 4/1 diseqc-switches moeten nemen om met 4 coaxkabels naar binnen te kunnen gaan voor de vier satellietontvangers.

Andere mogelijkheden zijn er ook maar laten we het niet ingewikkelder maken dan het al is.



[Woaghalz]

@sprietje,



Bedankt voor je aanvullende uitleg, nu is het wel duidelijk.

[kwetal]

Alles omtrent quattro vs quad op dit forum doorgelezen. Dit oude topic haal ik nog even omhoog omdat me niet duidelijk is of er ook principiële technische prestatie verschillen tussen beide types te verwachten zijn.



Misschien formuleer ik het wat onhandig maar je zou een quad ook kunnen opvatten als een quattro met ingebouwde switch. Die quad wordt meestal ook weer aangesloten op een diseqc switch ingeval van meervoudige satelliet ontvangst. Dat is dus een route met tweemaal een switch, met bijbehorende dempingsverliezen en langere schakeltijden t.o.v. van een echte quattro met multiswitch waar, in mijn beleving dan, slechts eenmaal geschakeld hoeft te worden. Klopt dit of maak ik een denkfout?

4 juli 2020 aangepast door kwetal
typefout

[cookie monster]

41 minuten geleden, kwetal zei:

Klopt dit of maak ik een denkfout?

Een Quad (4 aparte LNB's) kan je slechts op 4 verschillende tuners of 2x twintuner aankoppelen !!

En ja , je kan ze bv op een 2x1 , 4x1 , 8x1 of 10x1 disecq aankoppelen

Bv een T55 of T90 met bv 6 Quad LNB's

Bij Quattro , handig bij een GSO op een appartement , 1 antenne voor heel den blok !!!!

[mebo870]

Inderdaad, door zijn 4 uitgangen en de naam Quattro ontstaat er nogal eens verwarring met de Quad lnb die eveneens 4 uitgangen kent.

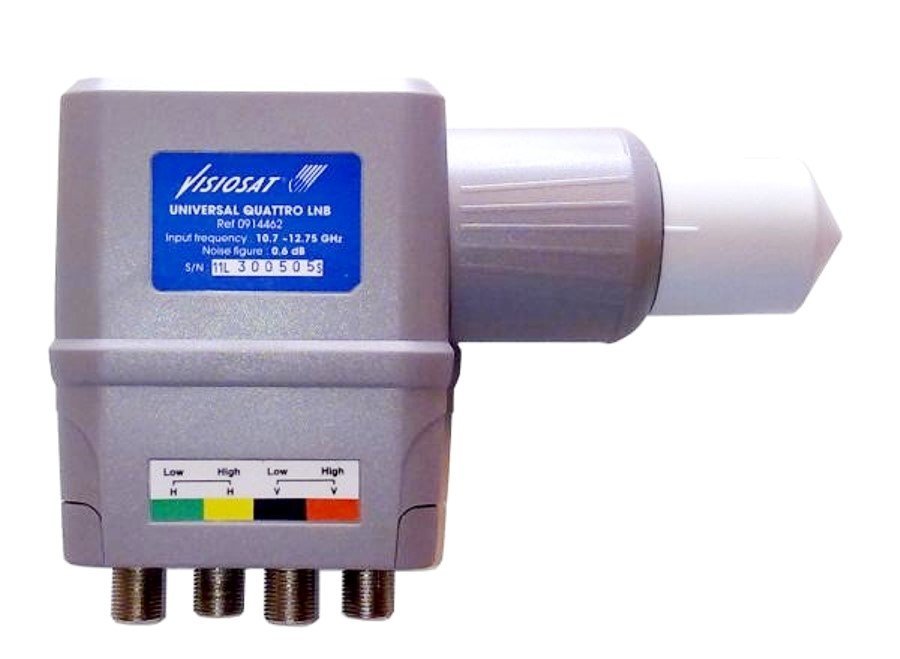

De Quattro lnb is te herkennen aan de tekst bij zijn uitgangen HV - HL - LV - LH , sommige merken geven er de kleuren Groen, Geel, Zwart en Rood aan



Naast de Quatto lnb bestaat er nog de Wideband lnb, hier zijn Hoge en Lage band niet meer opgesplitst maar als één band omgezet,

de wideband lnb heeft nog slechts 2 uitgangen, Verticaal en Horizontaal.

Deze lnb kan, (als de toestellen de ruimere wideband frequentieband aankunnen) dezelfde functie vervullen als de Quattro lnb, maar met slechts 2 coaxkabels, ideaal voor multiswitchen, waar het aantal ingangen beperkt is.

De Verticale en Horizontale band zijn herkenbaar aan de markering bij elke uitgang V(erticaal) en H(orizontaal)

Ook niet bruikbaar om rechtstreeks aan te sluiten op een ontvanger.





[Sprietje]

10 uren geleden, kwetal zei:

Alles omtrent quattro vs quad op dit forum doorgelezen. Dit oude topic haal ik nog even omhoog omdat me niet duidelijk is of er ook principiële technische prestatie verschillen tussen beide types te verwachten zijn.



Misschien formuleer ik het wat onhandig maar je zou een quad ook kunnen opvatten als een quattro met ingebouwde switch. Die quad wordt meestal ook weer aangesloten op een diseqc switch ingeval van meervoudige satelliet ontvangst. Dat is dus een route met tweemaal een switch, met bijbehorende dempingsverliezen en langere schakeltijden t.o.v. van een echte quattro met multiswitch waar, in mijn beleving dan, slechts eenmaal geschakeld hoeft te worden. Klopt dit of maak ik een denkfout?



Ja, dat is helemaal correct. Technisat, de Duitse kwaliteitsmerk, noemt hun lnb's ook zo.

Ze hebben de quattro-lnb, zie pdf bijlage.

en ze hebben de quad-lnb die ze quattro-switch noemen zie pdf-bijlage





Technisches_Datenblatt_Universal-Quattro-LNB.pdf Technisches_Datenblatt_Universal-Quattro-Switch-LNB.pdf

5 juli 2020 aangepast door Sprietje

[Sprietje]

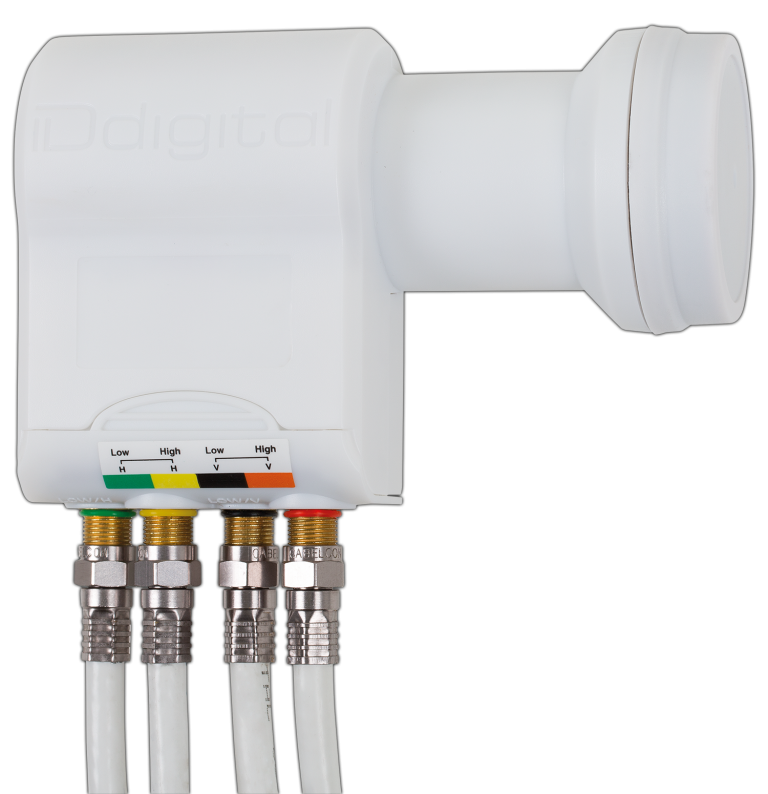

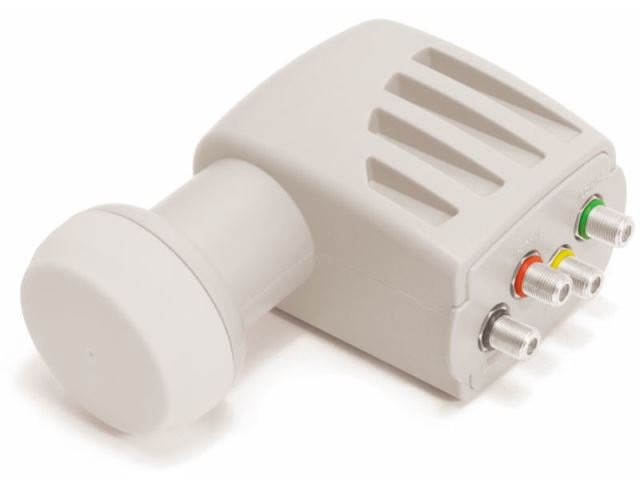

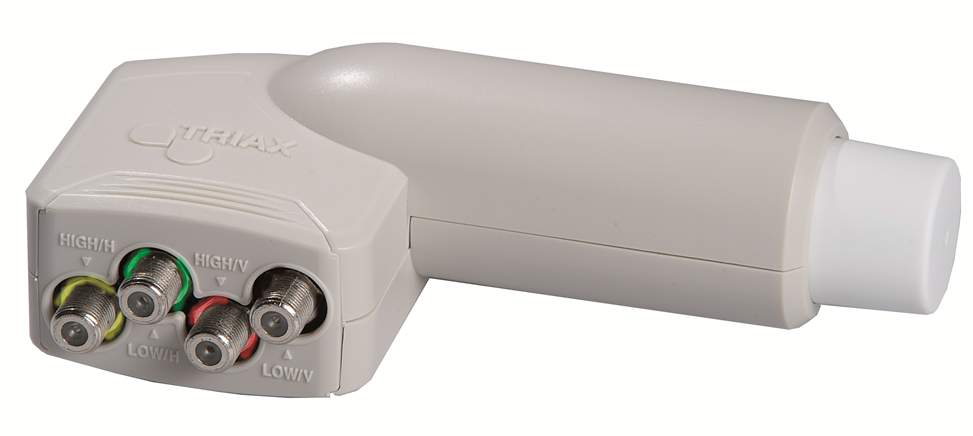

Bij veel merken zijn de uitgangen van een quattro-lnb ook van een standaard kleurcodering voorzien zodat als je gekleurde coaxkabel gebruikt, je alleen maar de kleuren op elkaar hoeft aan te sluiten.

[Drs. IJzerbout]

Een leuk idee maar in de praktijk zelden uitgevoerd.

[Sprietje]

Wat een onzin.

5 juli 2020 aangepast door Sprietje

[kwetal]

Mijn dank voor de reacties. Met deze aanvullende kennis begin ik steeds meer in quattro's te zien. Weliswaar beheer ik geen appartementencomplex met gso maar het lijkt me wel leuk om te kunnen baden in de aansluitmogelijkheden. 4 voor voor de huiskamer. 4 voor mijn mancave. 2 voor de slaapkamer, 2 voor de logeerkamer. Voila, 12 stuks al......



Het wordt geen goedkope set-up maar ik ben gewend alle investeringen voor minimaal tien jaar te doen. De kosten per jaar zijn wel te doen. Sparen kost meer dan het oplevert.



Zo'n multiswitch heeft me altijd al toegelachen. De  Multiswitch EMP-Centauri MS33/12PIU-6 zou het dan moeten worden. € 53 per jaar. 8 inverto's black ultra € 15,60 per jaar.



Iemand ervaring met deze multiswitch? Of soortgelijk? Is montage in een waterdichte buitenkast voldoende? Of zijn er valkuilen te verwachten? Of is er iets met een serie kleinere switches in cascade mogelijk?

[ceesv]

Eh, hoeveel satellieten wil je kunnen ontvangen, want daar zit een begrenzing i.v.m. het maximale aantal ingangen.
