Maximum E85 instellingen

[druup]

Vrijdag ga ik mijn verse Maximum E85 schotel installeren en vraag mij af of ik de elevatie waarden en skew van mijn Wavefield T55 kan overnemen? Voor de skew lijkt mij dit van wel maar bij elevatie heb ik mijn twijfels.

[smetje limb.BE]

neem hier effe een kijkje

http://www.sat4all.com/forums/uploads/monthly_10_2011/post-37986-1318259613,1487_thumb.jpg

[smetje limb.BE]

elevatie waarden zullen wel ongeveer hetzelfde zijn als je nu hebt +- 29°a 30°

[druup]

Thx Smetje, je afbeelding is erg klein maar had zoiets al gezien van een andere mede satter.



Ik heb op mijn WF een elevatie van 29 en een skew van 101,1 voor locatie Gouda...

[satencom]

Hier staat de foto van smetje maar dan wat groter

[Sprietje]

Beste druup

Op de WaveFrontier T55 staat een schaalverdeling voor de elevatie-instelling. Die heb je waarschijnlijk ongeveer op 29 graden staan afhankelijk welke satellieten je op je schotel hebt ingesteld.

Op de Maximum E85 staat ook een schaalverdeling voor de elevatie. Als je dezelfde satellieten wilt gebruiken, dan zal die ongeveer hetzelfde moeten staan.

Maar als jij de elevatie van de schotel bijvoorbeeld met een electronische waterpas over de voorzijde van de schotel meet, dan gaat het niet. De E85 heeft namelijk een extreem kleine offset van 17,95 graden die niet overeen komt met de T55.

[druup]

Vandaag ivm beperkt beschikbare tijd de schotel op Astra 3 uitgericht met de LNB in het midden van de rail. Ik ben t.o.v. mijn Wavefield T55 van 76% naar 98% signaal gegaan. Elevatie is 30gr dus idd bijna het zelfde als mijn WF.

Ik ben benieuwd wat de andere drie satellieten gaan doen....

24 november 2012 aangepast door druup

[Ventura]

Ik ben t.o.v. mijn Wavefield T55 van 76% naar 98% signaal gegaan.

Ik heb al vaker gezegd dat de T55 niet voldoende signaal kwaliteit geeft.

[q]

'K had graag mijn Maximum E85 afgesteld om de satellieten tusse de 30°W en 5°O tekunnen ontvangen.De middelste satelliet is 12,5°W .Hoe kun je de LNB op het midden van de rail plaatsen bij een Maximum E85 vermits de armsteun die de LNB houdt in het midden staat.

Op de schaalverdeling staat geen merkteken (streepje) om het aantal graden (bv 30°) in te stellen .Moet je dan het midden van de bout-en moer als referentie nemen voor de elevatie ?

Dank voor antwoord.

[Sprietje]

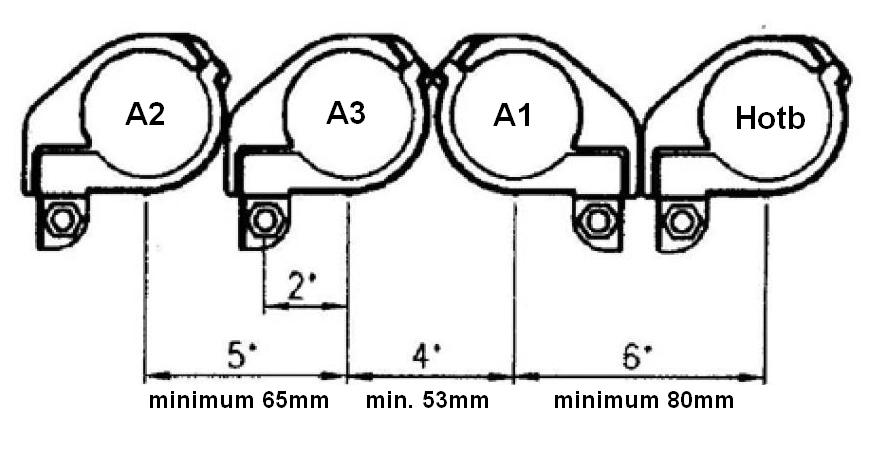

De lnb-houders zijn zo gemaakt dat als je de houder tegen de arm zet, de lnb bijna midden boven de arm staat, zie bijgevoegde afbeelding.

Stel eerst de schotelskew in op 10,4 graden naar het westen, dus als je achter de schotel staat rechts lager dan links. De elevatie van de schotel moet op ongeveer 30 graden staan.

Nu de schotel op maximale signaalkwaliteit uitrichten op de 12,5 graden west.

25 november 2012 aangepast door Sprietje

[q]

Nog één vraagje,moet ik voor de elevatie het midden van de bout-en moer nemen waarmee de elevatie wordt vastgezet als referentie streepje.Spijtig dat het weer voor het ogenblik maar dat is.

[Sprietje]

Beste q

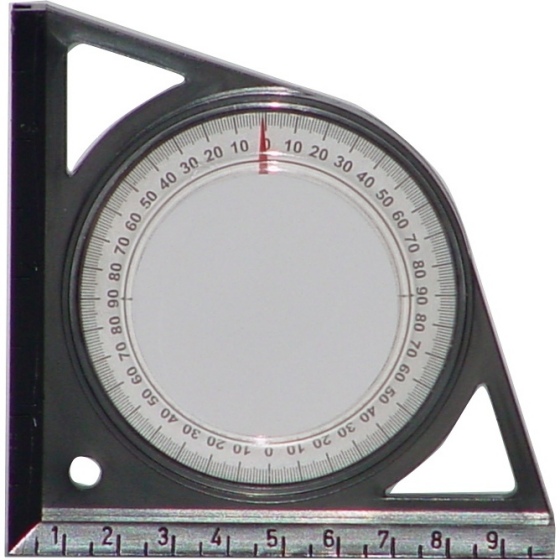

Bij een Maximum E85 moet je een hoekmeter (zie bijlage 1) plaatsen op de schuine zijde op de schotelbevestiging zoals ik heb aangegeven met de rode pijl in bijlage 2.

Dan kun je precies de juiste elevatieinstelling aflezen.

[Sprietje]

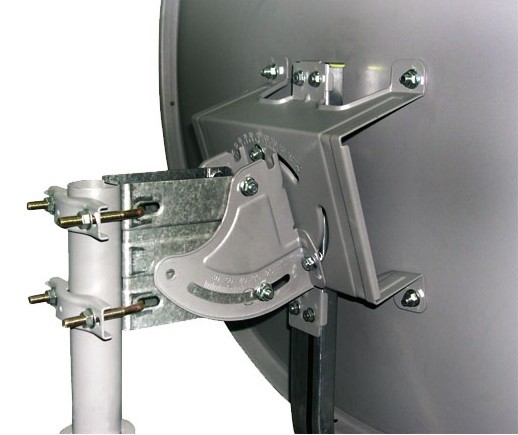

Maar er staat ook een klein pijltje links van de bout die naar de schaalverdeling wijst, zie bijlage.

[stevie-v]

een hoekmeter hoeft niet geplaatst te worden die verdeling zit gewoon op de schotel zelf en de hoek kan je dan ook prima afstellen zonder die hoekmeter te gebruiken,er zit inderdaad een pijltje. (let er wel op als je hem zo gaat afstellen zonder hoekmeter dat de beugel 100% waterpas staat)

26 november 2012 aangepast door stevie-v

[q]

Ik zie geen pijltje,zelfs niet met een vergrootglas. Eventueel met een driehoek van 30° zal ik het proberen af te stellen.Toch waardering voor jullie hulp .
