Verzoek aan sprietje 4 lnb's op 90 cm Funke

[trust]

Sprietje , zou je voor mij willen uitrekenen wat de afstanden moeten zijn tussen de koppen voor 28.5 - 23.5 - 19.3 en 13º E

De schotel is een Funke offset 99 cm hoog en 92 cm breed , afstand voorzijde kop tot schotel op 40 cm hoogte = 73 cm

Het is een wat ouder type schotel waar geen standaard rail op past dus moet ik het met universele houders gaan doen .

[Sprietje]

Als je nog even aangeeft in welke regio de schotel komt te staan, dan kan ik je de waardes nog precieser geven.

[Mojo]

Nijmegen

[Sprietje]

Beste trust

Voor Nijmegen moet je de schotel als volgt afstellen.

De hart op hart afstand van de lnb’s aan de voorzijde gemeten:

Hotbird 13 en Astra 19,2 is 98mm

Astra 19,2 en 23,5 is 66mm

Astra 23,5 en Astra 28,2 is 71mm

De rail moet 9,76 graden schuin staan, d.w.z. als je naar de binnenzijde van de schotel kijkt rechts 69mm lager dan links over een afstand van 40cm gemeten met een waterpas.

De skew van de lnb’s t.o.v. verticaal waterpas:

Hotbird 13 op 5,5 graden

Astra 19,2 op 3 graden

Astra 23,5 op 6 graden

Astra 28,2 op 9 graden.

Dit met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt.

Bij het zelf fabriceren van een multirail moet je op een aantal zaken letten:

- Zorg er voor dat de klemmem op de multirail op dezelfde hoogte staan als de originele lnb-houder in de lnb-arm.

- Zorg er voor dat de lnb’s gericht zijn op 40% van de schotelhoogte.

- Zorg er voor dat de 4 lnb’s in een boog staan en dat elke lnb naar het midden van de schotel gericht is.

Als je de schotel uitricht op de Astra 19,2, moet je de elevatie op 29,5 graden staan.

[Terradon]

Hoi allen,



Kijk dit is weer echt sat4all eeen techneut als Trust en een rekenwonder als Sprietje...samen bezig mooi om te zien :D ...volgende stap een mutirail voor de Gregorian......heren.



Groetjes................

[trust]

Sprietje bedankt !! ik heb mijn handtekening pas veranderd en heb niet gecontroleerd of mijn woonplaats er nog bij stond .

Ik stel alles toch eerst in de tuin af maar dit helpt natuurlijk al een heel stuk .

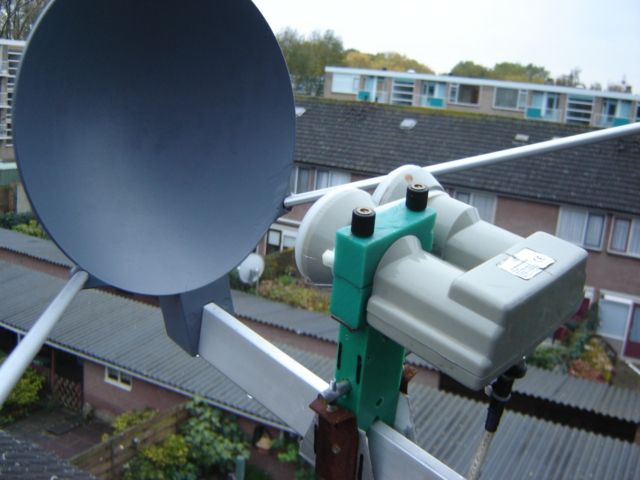

@ Terradon , geen multirail maar toch ,

[Sprietje]

Terradon schrijft:



“volgende stap een mutirail voor de Gregorian......heren.”



Goh, ik dacht dat die al bestond, een Wavefronter T55 en een T90 met een berekeningscalculator en al. :D

[trust]

Deze dagen zo af en toe besteed aan het (proef) opstellen van de 90 cm Funke op een tegelvoet .

Allereerst met de originele lnb houder met daarin een SHARP BS1R9EL100A single lnb , optimaal uitgericht op 21.5º oost

Daarna de elevatie van de mount gemeten en genoteerd evenals de elevatie van de lnb arm om later alles op dezelfde stand bij bevestiging aan de muur te krijgen .

Waarom ook de de elevatie van de arm ? om later te kunnen konstateren of (of hoe ver) door het gewicht van de 4 koppen en de kabels , de arm doorhangt .

Indien ja , dan kan ik er extra stangen aan maken .

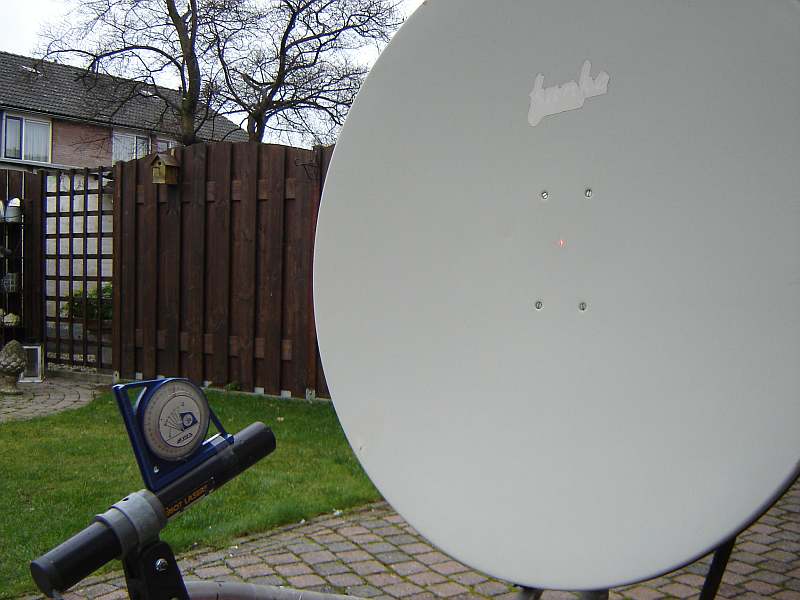

Vervolgens met een laser-pointer in de lnb houder zijn (haar ?) spot op de schotel gemarkeerd en de hoek van de ingeklemde laser-pointer gemeten en genoteerd .

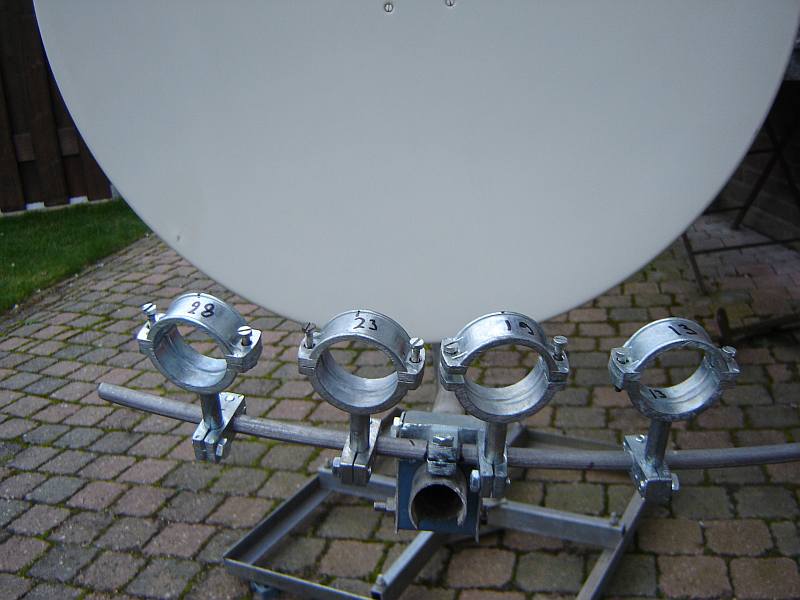

Ook de hart-hoogte van de lnb klem opgemeten . Hierna een constructie bedacht om de multirail ( voor Triax ) te kunnen monteren en dezelfde hart-hoogte te behouden .

Door hiervoor een aangepaste 35 mm leidingklem te gebruiken , was de hoek instelling van de multirail een fluitje van een cent .

Toen met behulp van de FTE minimax satmeter de 4 houders één voor één met een SMART BSTE8-751B uitgericht op 13º , 19.2º , 23.5º en 28.5º oost .

Wel leuk om te zien waar de spot van de laser-pointer terecht komt als je deze nu in de klemmen zet , niet meer op het gemarkeerde punt maar dat is logisch .

Voorlopig even genoeg gedaan , volgend jaar verder .



@Sprietje , je vraagt vaak naar de afstand van de kop van de lnb tot in de schotel op 40 % van de hoogte , echter de laser-spot bij de Funke (100cm hoog) staat precies op 50 cm .

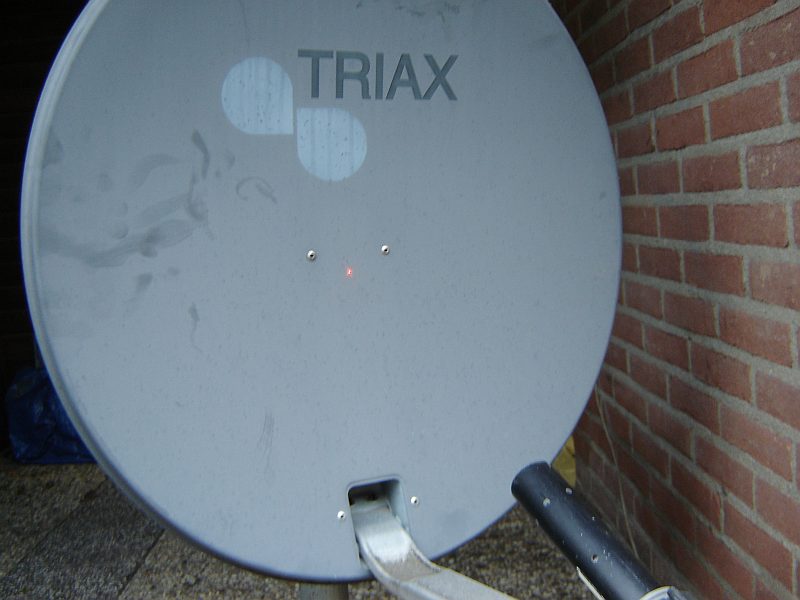

Even nog getwijfeld of de arm niet verbogen was en dus een triax uit de schuur gehaald . Deze is 60 cm breed en 66 cm hoog en hier staat de laser-spot op 29 cm van de onderkant .

Komt het door de offset-hoek dat jij die 40% aanhoud ?

[Sprietje]

Beste trust

Als je het niet erg vindt, geef ik je hierop morgen antwoord met een tekening en alles erbij. We zijn nu oudjaarsavond aan het vieren. Ik ben tussen de bedrijven door even op dit forum wezen kijken.

[Sprietje]

Beste trust



Dat heb je mooi gemaakt. Een pijp van 40mm diameter met daarin een laser.

Maar wat ik me als eerste afvraag is of de laserstraal wel mooi recht uit de pijp komt.

Als je het laserpunt nu eens op de schotel aftekent en je draai de pijp een halve slag (180 graden) in de lnb-houder, schijnt het laserpunt dan nog steeds precies op de aftekening van de schotel?



In principe mag de lnb namelijk nooit naar het midden van de schotel kijken.

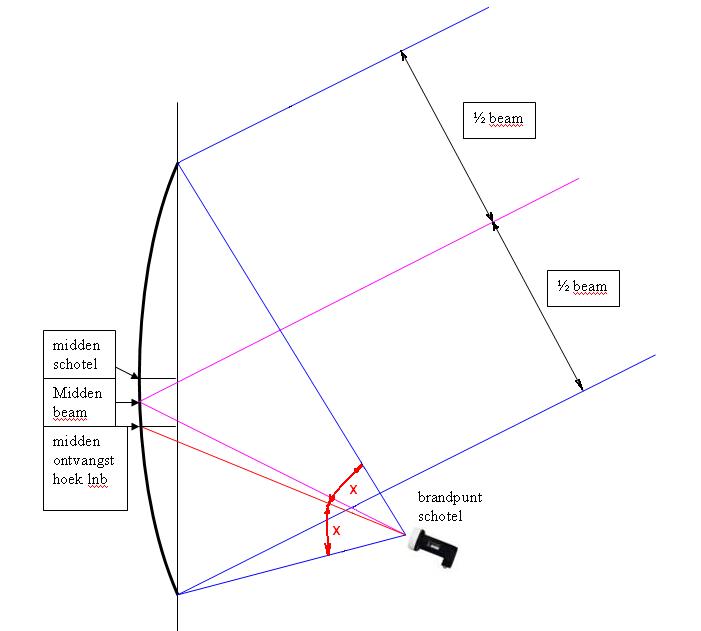

Ik zal je dat uitleggen aan de hand van de bijlage die ik gemaakt heb.

Deze tekening heb ik gemaakt voor een schotel met een offsethoek van 26 graden zoals de meeste schotels hebben zo ook de Triax en is precies op schaal zodat je een en ander na kunt meten.

De schotel heb ik precies verticaal getekend en de invallende beam komt onder een hoek van 26 graden binnen.

Hierbij zie je al dat het midden van de schotel hoger ligt dan het midden van de beam. Dit komt omdat de schotel een diepte heeft en het reflectiepunt dus verder naar achteren ligt.

De paarse lijn valt dus onder een hoek van 26 graden op de schotel en wordt weer onder een hoek van 26 graden omlaag weerkaatst.

Samen met een f/D-verhouding van 0,6 kan ik bepalen waar de feedhorn van de lnb moet staan.

Vanaf het midden van de lnb heb ik twee bauwe lijnen getekend, één naar de bovenzijde van de schotel en één naar de onderzijde van de schotel. Dit is de openingshoek van de lnb.

De lnb moet nu zodanig naar de schotel gericht zijn, dat deze precies halverwege de twee blauwe lijnen moet liggen. Ik heb dat aangegeven met de rode lijn die precies halverwege de hoek getekend is van de twee blauwe lijnen, hoek (x) en hoek (x) is gelijk.

Je ziet nu waar deze lijn op de schotel terecht komt. Dit punt ligt weer lager dan het middelpunt van de beam.

Meet maar na in de tekening, dit is 40% van de hoogte van de schotel.

Als je twijfels hebt of mijn tekening wel klopt, zet de tekening dan eens op een dusdanige grootte, dat de hoogtemaat van de schotel precies met bijv. een Triax 88 overeen komt. Deze is 95cm hoog op de reflector.

Meet alles maar na, de afstand van de lnb tot te schotel, de hoogte van de lnb t.o.v. de schotel, dit klopt 100%.



Als een lnb dus naar het midden van de schotel kijkt, dan kijkt hij er aan de bovenzijde overheen en dat is niet de bedoeling want daarmee ontvang je alleen maar stoorssignalen die de signaalkwaliteit van het uiteindelijke signaal verslechtert.

1 januari 2013 aangepast door Sprietje

[trust]

Even gauw antwoord , ik heb het huis nu ook vol visite .

Bij het testen met de laser twijfelde ik ook en heb toen de laser in de houder helemaal rond gedraaid , spot bleef op hetzelfde punt .

Vanavond ga ik de rest bestuderen .

[Sprietje]

Beste trust

Ik adviseer je om de volgende test te doen.

Richt de schotel met de originele lnb-klem uit op een statelliet op maximale signaalkwaliteit. Je schrijft dat de lnb op 50% van de hoogte van de schotel gericht staat.

Plaats dan je rail, zet de lnb op precies dezelfde afstand van de schotel en richt hem nu uit op 40% van de hoogte en kijk dan hoe je signaalkwaliteit is. Hij moet dan meer zijn.

Om het optimale uit je schotel te halen natuurlijk ook nog even kijken of je winst kunt halen door de lnb dichter naar de schotel toe of verder er van af te schuiven.

[trust]

Sprietje , de schotel staat nog steeds op dezelfde stand zoals ik hem uit richtte op 21.5º oost met de orginele lnb houder .

Om de twijfel weg te nemen zal nogmaals aan de slag gaan , kan alleen een paar dagen duren , morgen weer werken geblazen .

Het blijft een boeiende materie .

[trust]

Update : Ik wist dat op m'n werk nog een oude Amstrad schotel lag , 69 cm hoog 60 cm breed .

Ik had de laser meegenomen en daarin geplaatst , komt de spot op ± 26 cm vanonder .

Dat komt aardig in de richting van jouw 40 % !!

Waarschijnlijk ga ik morgen mijn vriend , die een satshop heeft , helpen en dan zal ik daar de laser in een paar nieuwe steken .

[Sprietje]

Beste trust



Je gaat toch niet twijfelen aan mijn bewering van die 40%? Ik heb het nog wel zo mooi op schaal getekend. Daar is geen spelt tussen te krijgen.

Die Amstrad schotel komt dus op 37,7% uit. Dit zijn gewoon kleine afwijkingen in de lnb-houder of misschien in de arm. Misschien hebben ze zelfs wel rekening gehouden met doorhangen van het gewicht van de lnb met kabels. Dat kun je zelf ook even uittesten door wat op de lnb-klem omlaag te drukken.

Ik hoop ook dat je je metingen bij die satellietshop op een schotel van een fatsoenlijke kwaliteit gaat uitvoeren. Geen merkloze schotels dus want daarvan kun je alles verwachten.

Het is zo simpel als het groot is. Je spant een touwtje van de bovenzijde van de schotel naar de bovenzijde van de lnb en je spant een touwtje vanaf de onderzijde van de schotel naar de onderzijde van de lnb. De hoek precies halverwege die twee touwtjes, daar moet de lnb naar toe kijken.

2 januari 2013 aangepast door Sprietje
