Duo-LNB plus 1 of 2 single LNBs

[jazzer]

Nu heb ik een schotel met duo-lnb (19.2° en 23.5°E) aangesloten (met 20 m coax) op een M7sat801 ontvanger.



Kent iemand een eenvoudige oplossing voor volgende uitbreiding(en)?



(1) Om de Astra met veel Engelse kanalen (28.2°E) te ontvangen, zou ik vlakbij de eerste schotel een tweede willen plaatsen (met daarin een single lnb). Wellicht moet ik dan ook een DiSEqC plaatsen, maar daarvan bestaan helaas zoveel types.



(2) Eventueel zou ik met die tweede schotel ook HotBird (13.0°E) willen capteren. Astra-2 en HotBird liggen vrij ver (15.2°) uit elkaar. Is daardoor een speciale schotel nodig? De DiSEqC schakeling zou dan wellicht ook uit andere schakelaar(s) moeten worden opgebouwd.

[Sprietje]

Beste jazzer

Als je een duo-lnb hebt en je wilt het uitbreiden naar de ontvangst van 4 satellieten, dan zou ik nooit blijven modderen met die duo-lnb maar meteen een schotel nemen met een rail waar je 4 nieuwe lnb’s op zet.

Welke schotel heb je nu? Is dat een Triax 64 met CanalDigitaal duo-lnb?

[satencom]

Er zijn veel mogelijk heden, je zou er een schotel bij kunnen plaatsen ,en als

switch kun je het beste een triax of een spaun gebruiken ,of met 1 schotel

een triax schotel 78 of 88 cm met een houder voor 4 lnb's

[jazzer]

Als je een duo-lnb hebt en je wilt het uitbreiden naar de ontvangst van 4 satellieten, dan zou ik nooit blijven modderen met die duo-lnb maar meteen een schotel nemen met een rail waar je 4 nieuwe lnb’s op zet.

Welke schotel heb je nu? Is dat een Triax 64 met CanalDigitaal duo-lnb?



't Is zo'n schotel van TV Vlaanderen, dus 't zelfde materiaal als van CanalDigitaal, veronderstel ik. 't Zou best kunnen dat het in feite een Triax 64 is, maar dat staat er dus niet op.



De ontvangst van Astra-1 en 3 is goed en o.a. daarom wil ik de schotel met duo-LNB houden. Eigenlijk wil ik vooral Astra-2 er bij hebben. Daarvoor zou ik een goedkoop schoteltje plus dito LNB en switch vlak naast voornoemde schotel willen plaatsen.



Vanop dezelfde plaats kan ik hoogstwaarschijnlijk niet de HotBird satelliet capteren omdat een groepje hoge populieren in de weg staat. Voor die (2-de) uitbreiding zou ik dan later een eindje daar vandaan een apart schoteltje plus LNB plaatsen.



Daardoor zal ik in de situatie van 1 deelnemer + 3 (of 4) posities komen. De bijgaande schakelschema's zijn voor mij echter niet geheel duidelijk ("optie" vs "positie") en bovendien vermoed ik dat de componenten verouderd zijn. Ik weet evenmin of zo'n duo-LNB in feite gewoon "2 LNBs met 1 Spaun Sur 212F" (om in de termen van het schema te blijven) vertegenwoordigt.



Iemand die technisch onderlegd is of die zelf reeds zo'n uitbreiding heeft geplaatst, zou me alleszins meer zekerheid geven.

27 december 2012 aangepast door jazzer

[Sprietje]

O.K. jazzer, je hoeft maar één aansluiting te hebben begrijp ik. Dan is het nog te doen.

Het probleem met een duo-lnb is, dat daar al een diseqc-switch in zit. Als je er dan nog een lnb bij wilt hangen, wordt het een stuk ingewikkelder. Maar omdat je slechts één aansluiting nodig hebt, is er een truc om dit toch voor elkaar te krijgen.

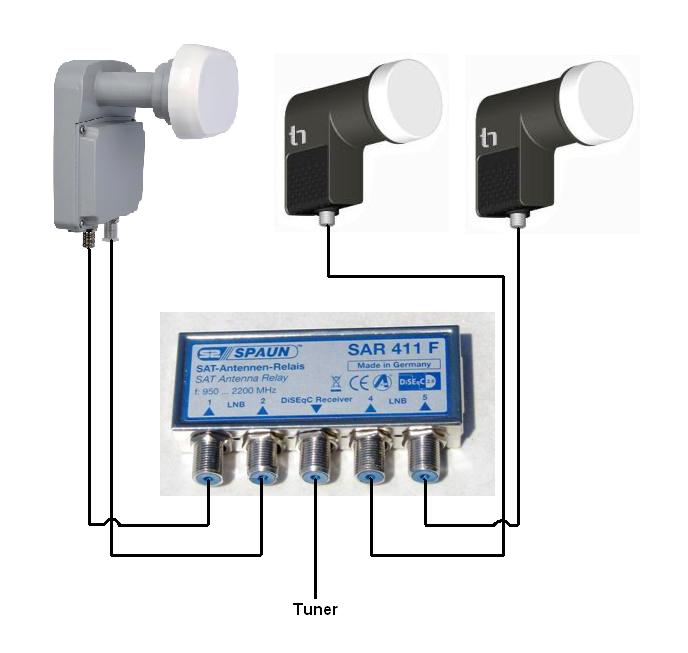

Je hebt een duo-lnb met twee aansluitingen. Je hoeft alleen nog maar een 4/1 diseqc-switch er bij te kopen, om de single-lnb die je voor de Astra 28,2 gaat gebruiken eventueel een tweede losse lnb voor de Hotbird, zie bijlage.

[jazzer]

Bedankt, Sprietje

jouw schema vind ik zeer duidelijk.

'k Zal eens op zoek gaan naar zo'n 4/1-switch.

[Gerard 76]

Nog even dit topic naar boven halen.



Nou heb ik laatst bij iemand een duo lnb op z'n triax 64 gezet.

het is er 1 met 2 uitgangen.



hij is er erg blij mee,maar wil nu meer.



hij wil graag ook de BBC ontvangen,maar dat gaat niet.



ik adviseerde hem een rail te nemen met losse lnb's.



hij heeft maar 1 decoder,ik zag dat 't een xtrend was maar weet niet wat voor model.

maar hij heeft die duo lnb nu nieuw,en wil weten of er ook gewoon een losse lnb naast de duo kan op de rail.

evt ook een hotbird lnb erbij.



nu las ik hier dus dat 't wel degelijk kan.



echter hoe stel je dat in in de tunersetup?



nu werkt het op AB.



moet het straks ABCD worden dan?



zet je dan de astra 19,2 op 1,

de astra 23,5 op 2

de astra 28,2 op 3

en de hotbird op 4?



ik kan het zo gauw niet proberen want 't is een eindje rijden en hij heeft hier geen kaas van gegeten.

[Sprietje]

Tja, als hij voldoende heeft aan de Astra 1, 2 en 3, dan is een triple-lnb natuurlijk een eenvoudige oplossing. Die koop je al in Nederland voor €77,95.
Wil hij er toch ook de Hotbird bij, dan kun je de duo-lnb op een gewone 4/1 diseqc-switch aansluiten. De ene uitgang van de duo-lnb op ingang 1, de andere uitgang van de duo-lnb op ingang 2, de Astra 28,2 op ingang 3 en de Hotbird op ingang 4 en natuurlijk een rail. Maar op een Triax  64 moeten het wel smalle lnb's zijn en of je daar nu zo blij mee moet zijn met al de regen?


[Gerard 76]

Nee,hij gaat met die rail wel voor een 78,dat was wel een vereiste zei ik hem.

[Sprietje]

Maar de hart op hart afstand tussen de Astra 23,5 en 28,3 moet ook maar 49mm zijn. Als de Astra 23,5 dan een kop heeft van 60mm, dan mag kop van de Astra 28,2 ook maar 40mm zijn. Dat is dus ook een smalle lnb.
Voor de Hotbird kan wel een gewone kop gebruikt worden want de hart op hart afstand tussen de Astra 19,2 en 13,0 moet 67mm zijn.


[Gerard 76]

hij moet dus smalle LNB's hebben.



zijn die single alps smal genoeg,of moeten het echt lnb's zijn met een smallere hals?

[Sprietje]

Ja, ALPS single lnb's kan heel goed en zou ook zeker mijn keus zijn.

[columbo]

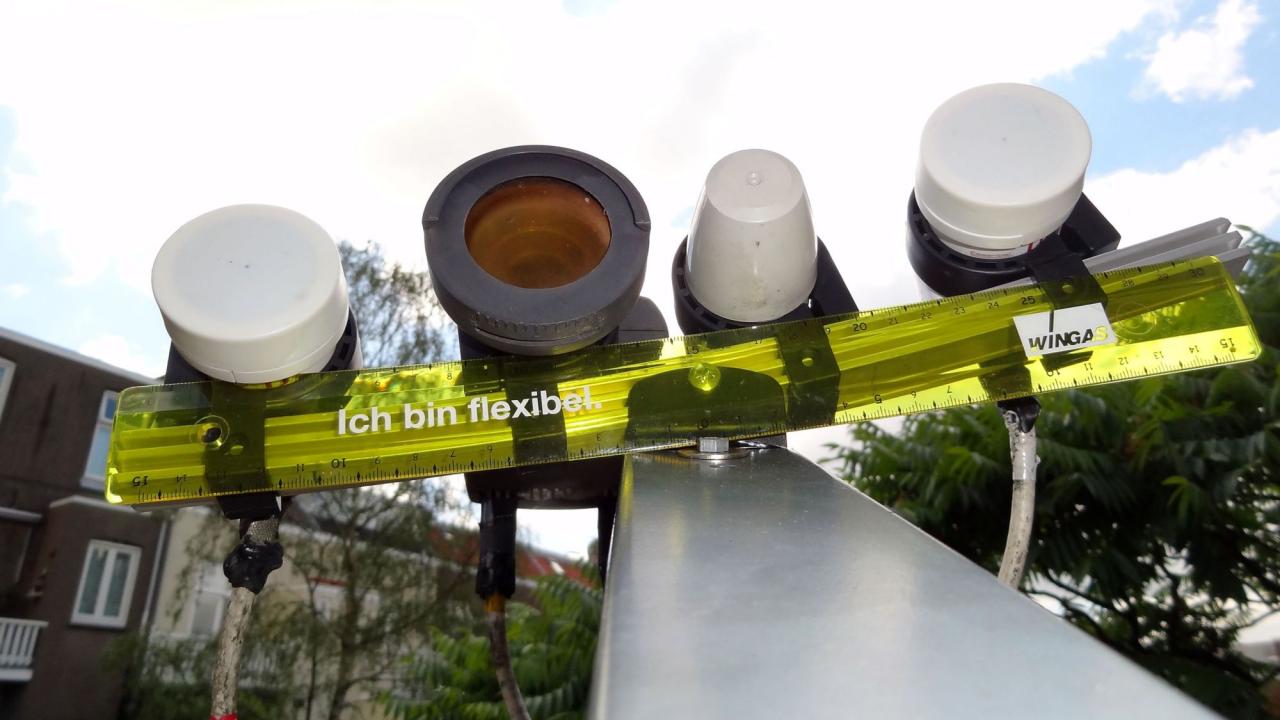

dit is mijn opstelling met een 1meter schotel. L= hotbird en R=Astra 2, 2x singel inverto essential ,dan voor A1- 1 twin van invacom ,voor A3 -1Alps Alles met een Swaiger sat-finder plus afgeregeld,bijna alle sat.pos.hebben een signal Kwaliteit van meer dan 80% op A1 zelfs 90% op mijn DM7020HD.

De schotel heb ik eerst op Astra3 23,5 afgeregeld met 1lnb in de midden,anders gaat A3 niet werken.

17 juni 2014 aangepast door columbo

[Sprietje]

Beste Columbo



Had je bericht niet in het draadje moeten staan: "beugel voor Triax1m" ?

[Gerard 76]

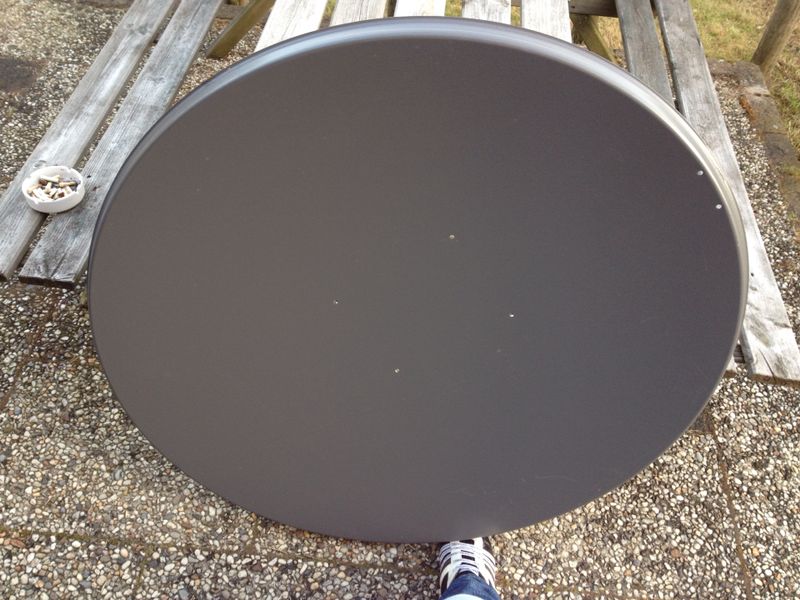

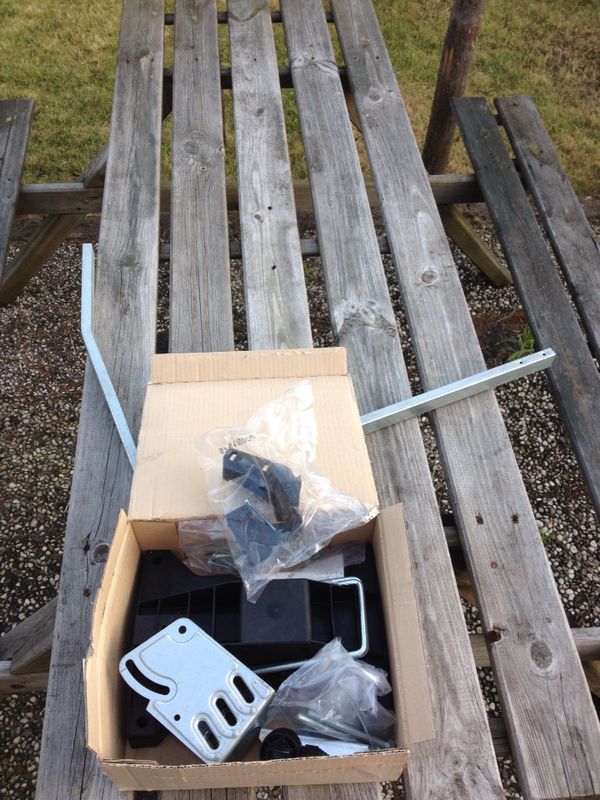

deze schotel heeft ie nu.



volgens hem 106x110 cm



geen idee wat voor een het is.
