c en ku lnb op een Triax 110cm.

[Crazy Sat]

zie post hieronder..........

23 september 2016 aangepast door Crazy Sat

[Crazy Sat]

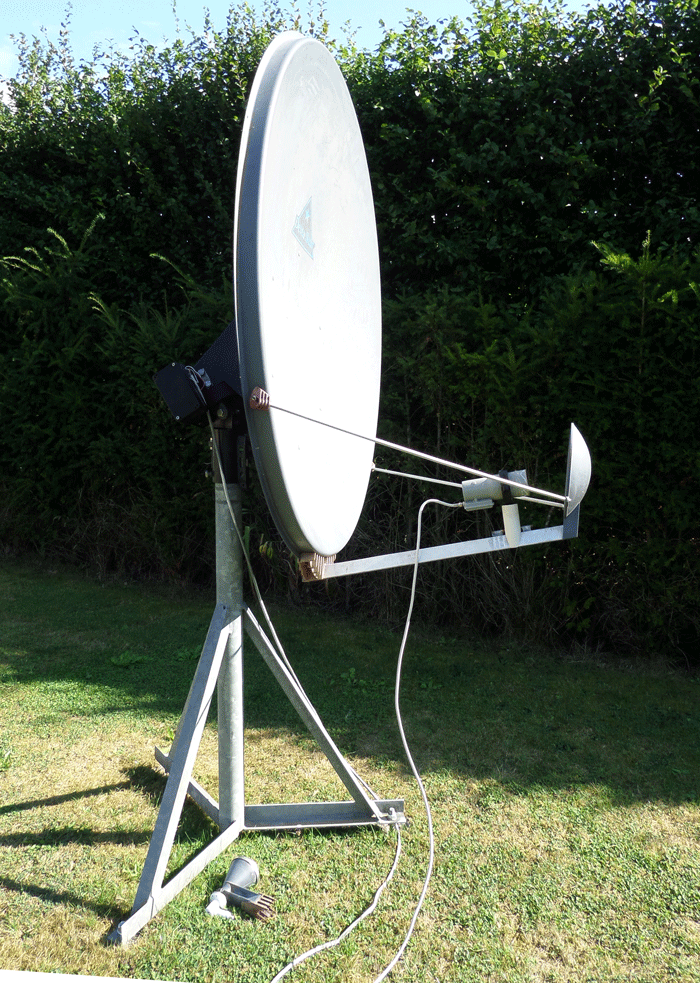

Zoon langsgekomen , enkele foto's met de iphone.

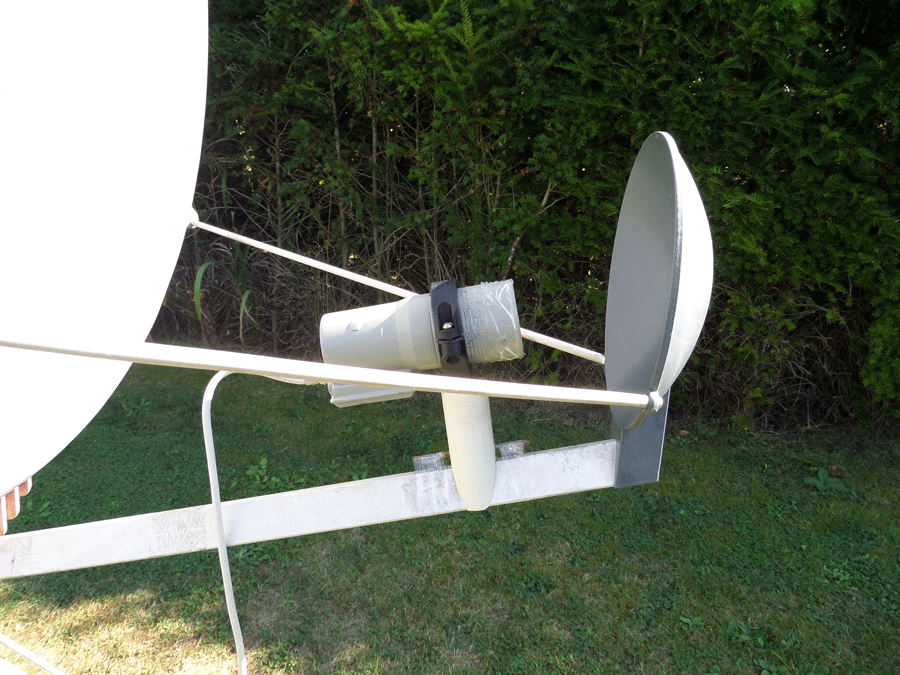

Het profiel van de steunarm zo goed als mogelijk in een PVC afvoerbuis van 36 mm gezaagd. De zwarte Lnb beugel past er mooi in aan de bovenkant , kan zelf wat omhoog of omlaag schuiven in de buis tot deze juist op het middelpunt van de recflector komt te staan . Voor de vastzetting op de steunarm gewoon twee gaatjes in de buis geboord en een ijzeren nagel erin die goed erin spant zodat ik deze buis met plakband aan de steunarm kan vastzetten.

Is gewoon een testproject ! maar ik kan de skrew van Lnb manueel draaien in de beugel en de Lnb lichtjes omhoog of omlaag duwen in de PVC buis tot maximale ontvangst.

Het is en blijft een tussentijdse hobby voor mij , even tussen het feedhunten op Ku - Band door. Gewoon even de flenslnb voor de Ku -Band ( inverto ) vervangen door deze zelfgemaakte Lnb constructie voor C - Band ontvangst. Is in enkele minuutjes gefikst.

23 september 2016 aangepast door Crazy Sat

[trust]

Mooi opgelost , gebruik je de originele dielectrum plaat ?

[Crazy Sat]

Natuurlijk die zit er altijd in.

Heb nu een staaf in aluminium voor in de buis i.p.v. die ijzer nagel , die begint wel te roesten . Ik vervang die morgen wel.

[sat87]

Wat betreft die handtekening, ontvang je nog wat op de S-band?

Sorry van de vertraagde reactie (vakantie), maar ik na het begin jaren negentig met de Egyptian Space Channel en later MBC en enkele straalzenders is dat nu een afgelopen zaak .

[Alex1970]

Is alleen ergens achter de horizon in Azië nog in gebruik dacht ik.



L-band dan? Op AfriStar 21E?

http://www.satbeams.com/channels?norad=25515

[December10]

Lang geleden deze vraag gesteld Triax 110 dat werkt redelijk op Cband . Later een gibertini 150 dat werkt best wel goed daar mee ontvang ik de meeste C band satellieten van 76 oost tot 58 west . Nu een Prime focus 180 die staat nu nog in de tuin . De signalen zijn weer beter te ontvangen maar nu last van de buren dus die schotel  moet het dak op . Alleen draait de Prime focus minder ver . Daar moet ik nog een oplossing voor verzinnen . Het blijf toch een mooie hobby .

[Crazy Sat]

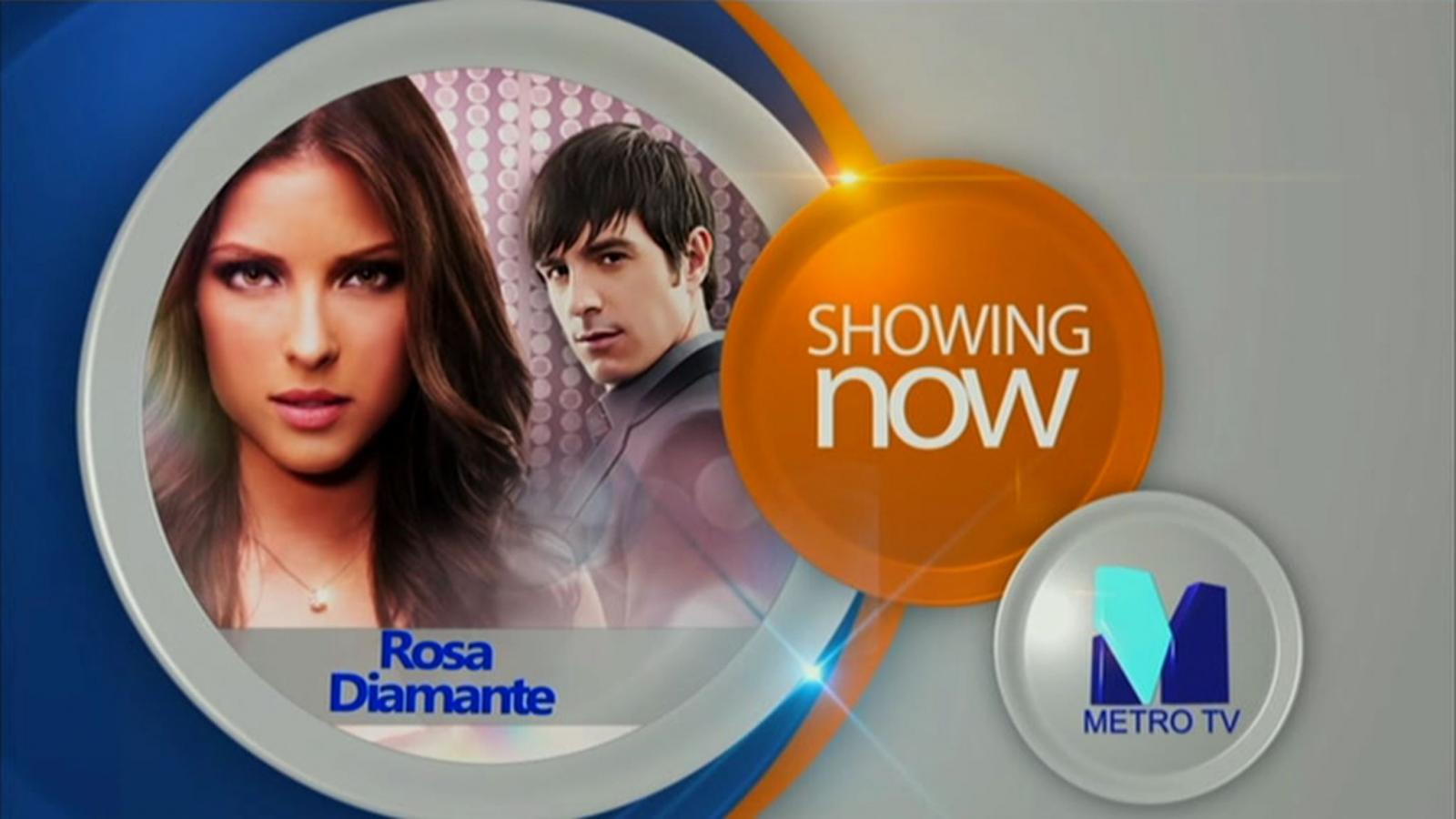

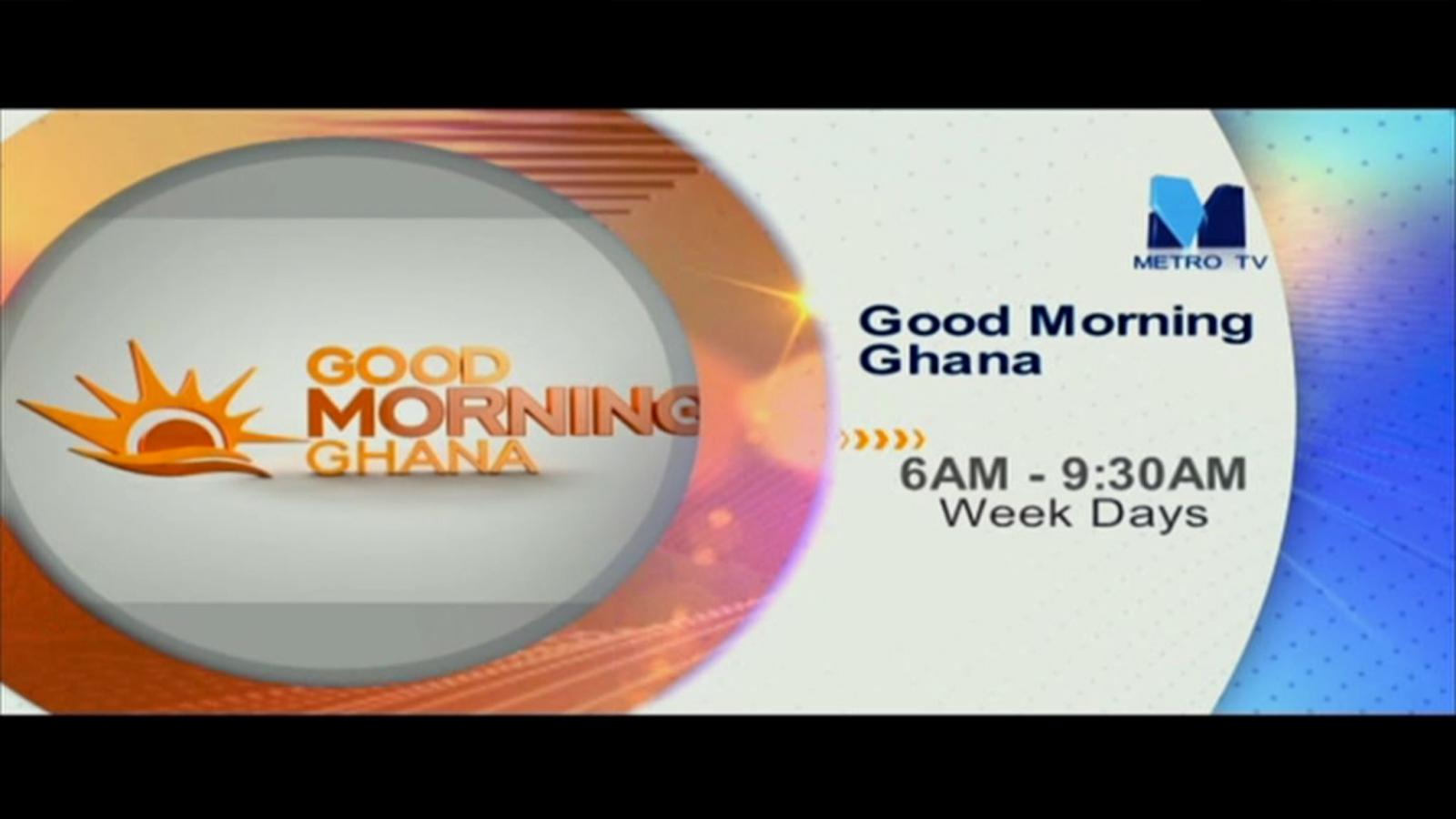

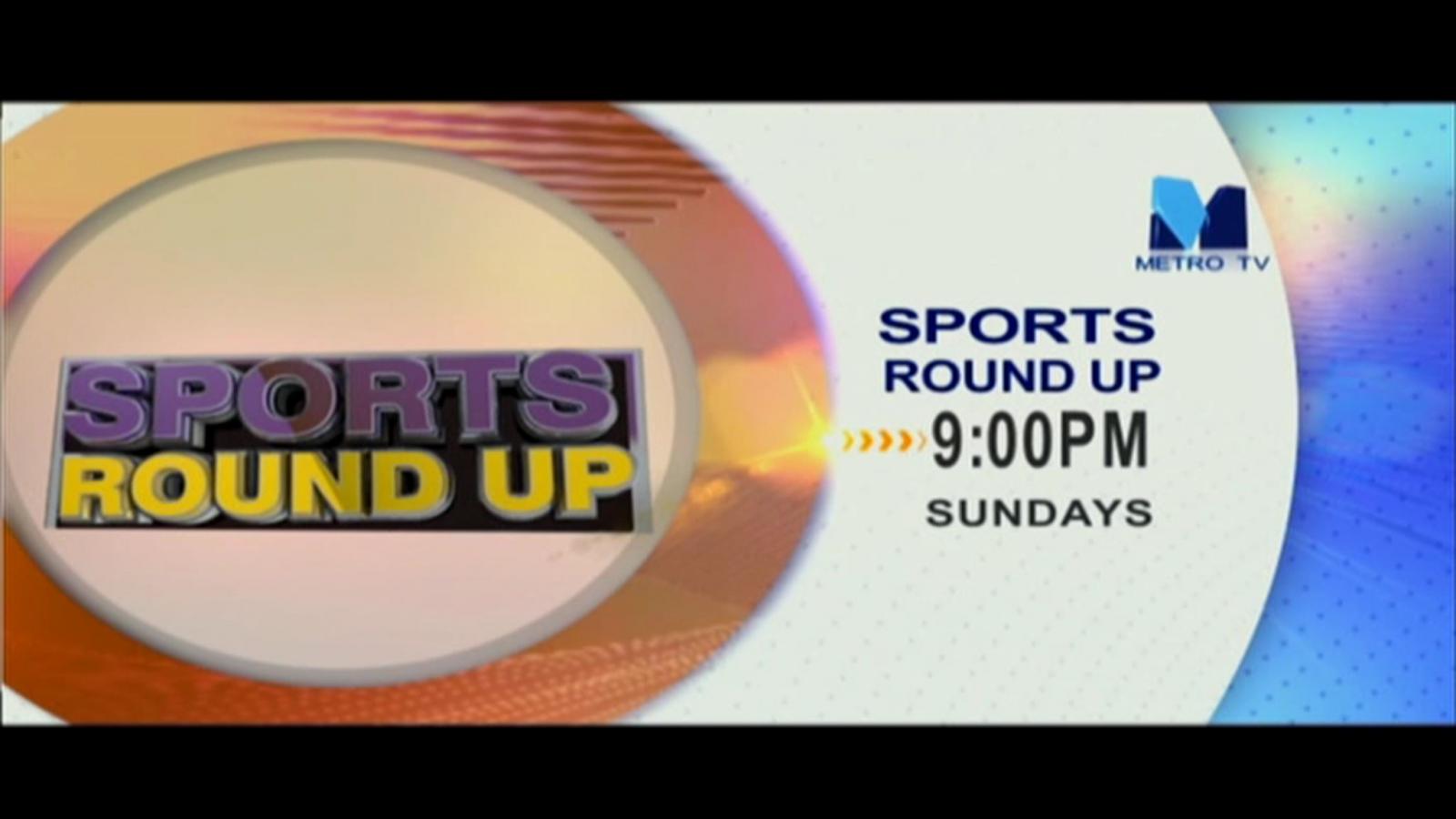

Ben aan het opschuiven naar het westen , kwam deze tegen op de NSS10 op 37,4°W , vanuit Ghana . In de Engelse taal.



37,4°W   3748, V, 1674   DVB-S   FEC 7/8  Tandberg Service (TandbergTV)  4:2:0


[duitsland]

@crazysat.



Hoe regel jij het nu met een ontvanger waar gewoonweg te weinig positie plekken op zitten?

Ik ben maar constant aan het veranderen van satellieten omdat de meeste ontvangers gewoonweg veel te weinig posities hebben om deze allemaal in de ontvanger te zetten.

Uitzondering is een DM maar dat is in mijn optie helemaal geen goede feed hunter ontvanger.

Alle ontvangers die momenteel beschikbaar zijn met een blindscan optie hebben te weinig positie plekken.

Hoe regel jij dit want als jij net als ik alle KU en C band satellieten in het geheugen zou willen zetten heb er er gegarandeerd te weinig.



Ik ben benieuwd.



Jootje.

[Crazy Sat]

Ja versta ik Jootje , is soms een probleem als je de satelliet die wilt scannen niet in een voorgebakken lijst staat.

Als je spreek van een ontvanger met goede blindscan optie heb je onder de "non-linux"  ontvangers bvb. de Dr.HD en Technomate ontvangers. Persoonlijk werk ik altijd met de Technomate , in mijn geval de TM-5402 HD M3 , maar je kunt bij allen simpelweg aan satelliet toevoegen en opslaan onder de juiste naam en positie.

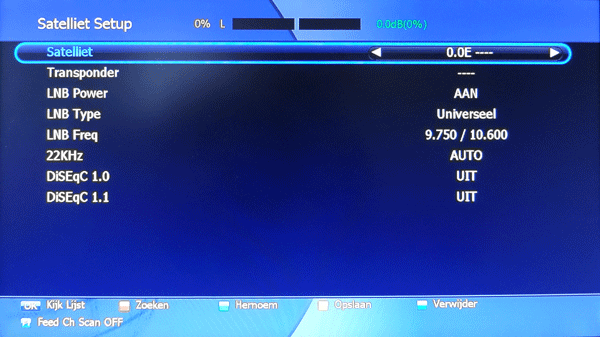

Ik doe dit zo. In de Satelliet Setup heb je altijd twee posities die 0,00 heten zowel  voor de Ku Band als voor de C-Band. Eenmaal je op een bepaalde satelliet staat volstaat het om gewoon deze een naam te geven en een positie d.m.v. handmatig gebruik te maken van letters en cijfers via je afstandsbediening.

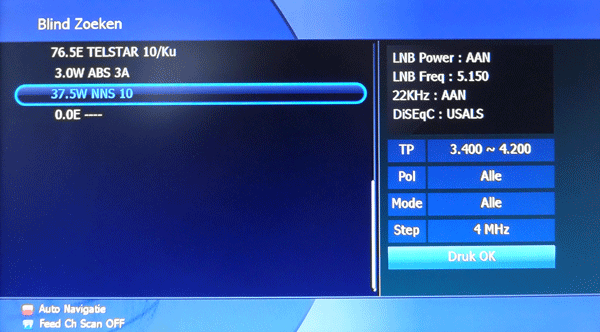

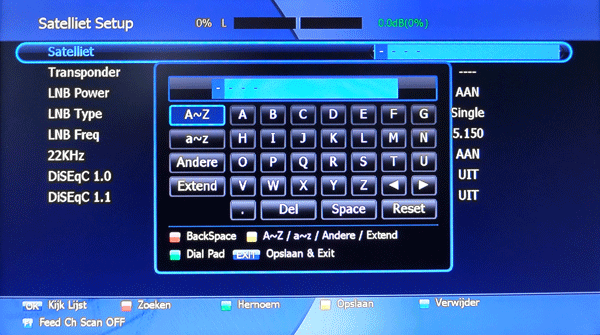

Neem nu bvb. de positie 37,5°W , daar heb je twee satellieten één voor de Ku-Band , Telstar 11N , normaal is deze satelliet opgenomen in de lijst van bvb. Dreamboxen,VU's,enz... Voor de tweede satelliet op deze positie voor de C-Band is dat de NSS 10. Ga in het menu hernoem via de groene toets en toets de juiste naam in via de afstandsbediening , voor de positie 37,5°W te verkrijgen doe je dit bij usals. Hierna doe je gewoon een blindscan en als je iets heb gevonden van zenders zal deze lijst automatisch worden opgeslagen in je satellietlijst.

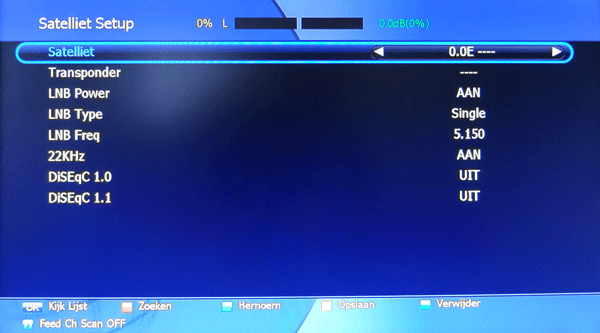

Hierbij enkele screenshot hoe ik dit doe. Hopelijk maakt dit het wat duidelijker.

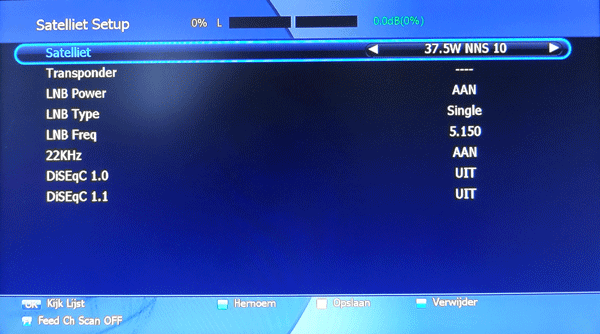

ps. : zie juist op het screenshot NNS 10 staan , heb intussen veranderd naar NSS 10.



28 september 2016 aangepast door Crazy Sat

[duitsland]

Crazysat, bedankt voor je uitgebreide uitleg, het is mij nu duidelijk.

Voortaan doen we het zo, dat scheelt wat programmeerwerk.



Wat ik je nog vragen wil, zoals je weet en in mijn titel kan zien werk ik al een tijd met een zelfbouw combifeed op mijn Triax110cm.

Als ik de scaler ringen van de c band er afhaal houd ik op c band geen signaal meer over. Zeker op de transponders die maar net binnen komen.

Nu zie ik dat jij op de Deltastar geen ringen gebruik. Is het niet zo dat je daardoor veel minder overhoud dan als je wel de ringen toepas?

[trust]

Crazysat, bedankt voor je uitgebreide uitleg, het is mij nu duidelijk.

Voortaan doen we het zo, dat scheelt wat programmeerwerk.



Wat ik je nog vragen wil, zoals je weet en in mijn titel kan zien werk ik al een tijd met een zelfbouw combifeed op mijn Triax110cm.

Als ik de scaler ringen van de c band er afhaal houd ik op c band geen signaal meer over. Zeker op de transponders die maar net binnen komen.

Nu zie ik dat jij op de Deltastar geen ringen gebruik. Is het niet zo dat je daardoor veel minder overhoud dan als je wel de ringen toepas?

https://www.sat4all.com/forums/topic/329796-c-en-ku-lnb-op-een-triax-110cm/?p=2132634

[Crazy Sat]

Met het mooie weer even wat uitgeprobeerd op de 20°E (Arabsat 5C) , Mooie ontvangst met : Deltastar 120 cm + LNB ESX241 + Technomate TM-5402 HD M3.

Resultaat mag er best zijn , 42 TV kanalen (FTA) en 19 Radio kanalen (FTA) .

Foto's van opstelling zie hierboven  #453.



[Crazy Sat]

Gisteren eindelijk de Channel Master 180 cm geïnstalleerd . Uitgericht met professionele meettoestellen door mijn zoon . Heb er lang voor moeten wachten , maar ja , is nu eenmaal het lot van een vader , die komt altijd op de laatste plaats.



Alles volledig uitgericht op de C-Band , heb een bereik van 30°E tot 55,5°W. Met andere woorden zo een twintigtal satellieten. Uiteraard is het zenderaanbod bij de ene satelliet groter dan bij de andere. Maar met deze schotel ga ik volledig voor C-band. Lnb is een goedkope Strong  SRT L926 , aangekocht bij de Chinezen voor amper 20 euro.



Ben nog volop in de testfase maar alles gaat dag per dag beter , qua fine tuning aan de Lnb.



Vandaag even een blindscanning uitgevoerd op de 40,5°W (SES 6) . Binnengetrokken een 106 TV kanalen en 31 Radiokanalen. Kwaliteit is prima , db varieert tussen 6 à 9 en geen blokken in beeld.



Heb even opgenomen om het resultaat in "real time" te kunnen volgen . Ben heel tevreden . Nu nog wachten op wat feeds in de westelijke richting.

Wordt vervolgd.....





[duitsland]

Sorry maar ik kon het weer niet laten om dit nieuw leven in te blazen.

omdat ik nu een echte Laminas 1.20 mtr rijker ben heb ik toch de combifeed maar weer uit de kast gehaald want mijn vraag was, kan ik nu iets meer op de C band ontvangen?

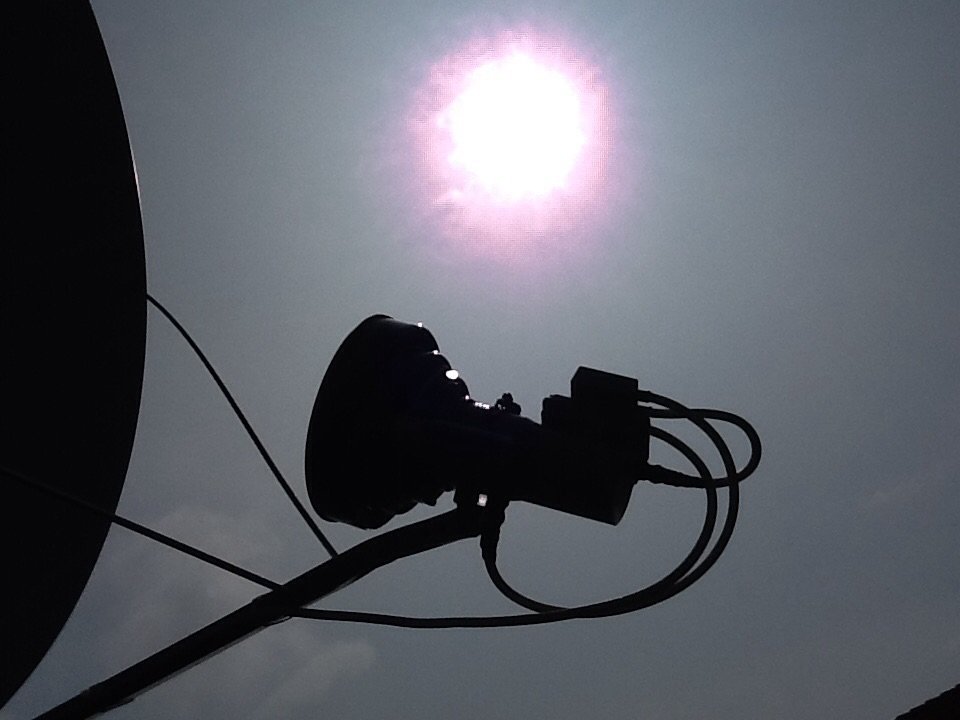

Ons beginnen door eerst weer een (Trust) polariser te maken voor mijn nieuwe C band lnb met de BU ku er naast.



De foto is niet erg best zo met de zon erop maar wel een leuk plaatje!



ik hoop dat er nog wat interesse is bij de mede forum hobbyisten zodat we deze pasie weer kunnen voortzetten.
