zelfbouw Schema gezocht voor kwis drukknoppen

[The Iron Maiden]

hallo,



ik heb op zoek naar een schema om een knoppensysteem te maken wat ook bij een kwis wordt gebruikt.

Als een kandidaat drukt, gaat zijn/haar lampje branden op het bedieningspaneel, en dan kan de rest niet meer drukken.

Vervolgens kan de quizmaster de lampjes weer resetten voor de volgende vraag.



Het liefst een schema voor 6 deelnemers, of een schema wat eenvoudig is uit te breiden is.



Als noodoplossing zou ik de drukknoppen kunnen verbinden met een pin van een parallelle poort van een oude laptop / PC

Vervolgens een stukje software schrijven wat om beurten alle pinnen van de parallelle poort uitleest en aangeeft als er 5V gedetecteerd wordt.



mvg,

The Iron Maiden

9 januari 2013 aangepast door The Iron Maiden

[Steve]

even googelen op Quiztafel



bouwpakketje`s zijn er ook wel( b.v. quiztafel MK133)

[The Iron Maiden]

Bedankt,ik wist niet hoe die dingen genoemd werden.Helaas voor maar 4 spelers, maar ik kan hier wel wat mee.



mvg,

The Iron Maiden

[boarder]

Iron Maiden, ik heb een dergelijke schakeling gebouwd voor 4 personen. Ik zal eens zoeken achter het schema en hier plaatsen.



Ik dacht dat het kan omgevormd worden naar 6 deelnemers.

[boarder]

kwis1.pdfhet schema,zie bijlage

[Kowalski]

Hier nog een paar schema's:

1. http://www.electroni...CI-01_May06.pdf

2. http://www.electroni...-quiz-table.pdf

3. http://forum.allabou...ead.php?t=26916

4. http://www.next.gr/o...rst-l12745.html

5. http://www.8085proje...o/proj.asp?ID=6

6. http://www.zen22142....s/Misc/quiz.htm

7. http://www.uploadarc...ng 8 voudig.jpg

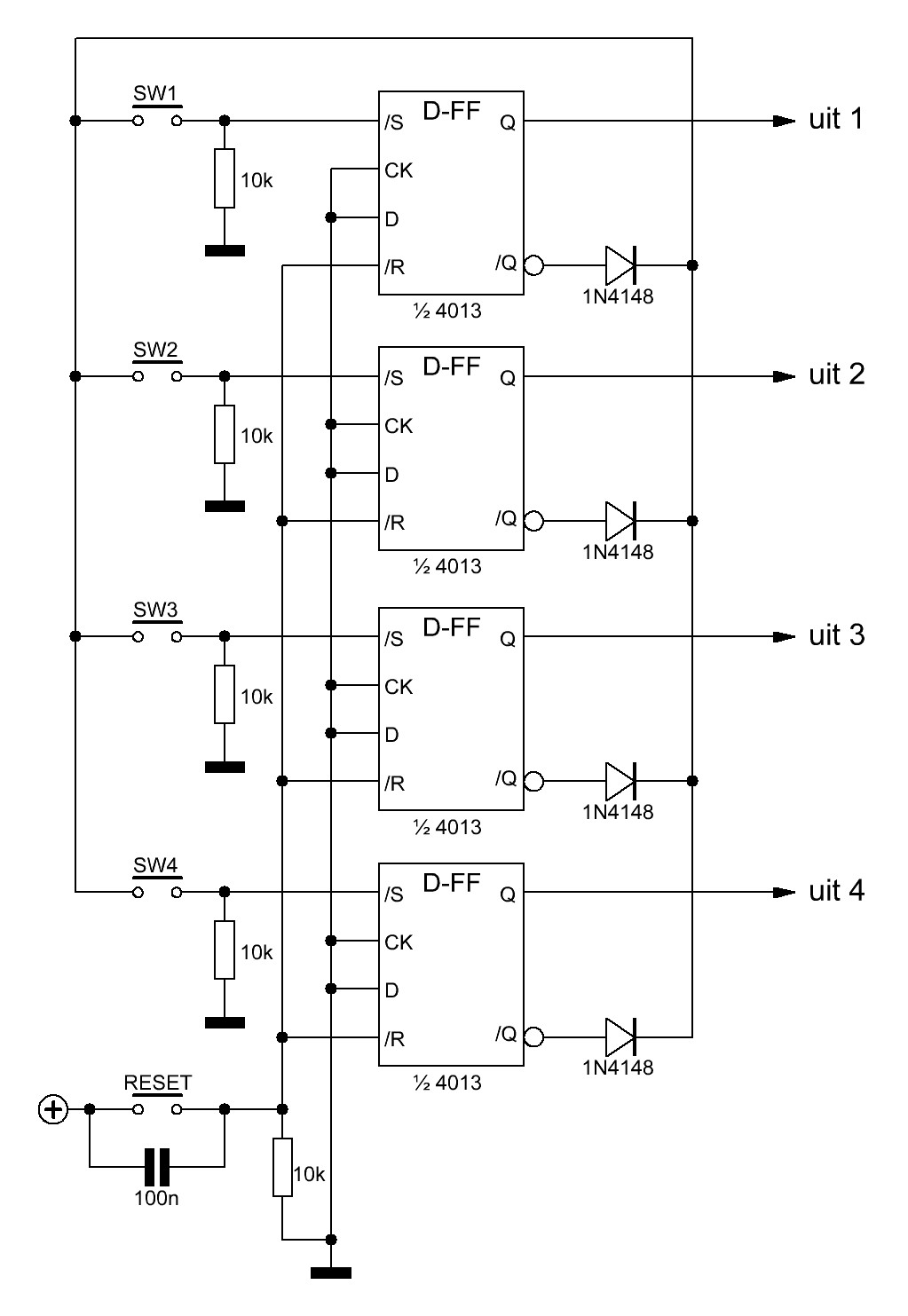

8. http://www.uploadarc...ing 4voudig.jpg

9. http://www.kpsec.fre...ojects/quiz.htm


9 januari 2013 aangepast door Kowalski

[The Iron Maiden]

bedankt voor alle reakties. Hier zit vast wel wat bruikbaars bij



mvg,

The Iron Maiden

[iemand]

Is de quiz nu gesloten, of komt er nog een volgende ronde ? ........

[sattv4iedereen]

er komt een extra vraag,want er is een execo :lol:
