Triax schotel, rotor naar 4 LNB's veranderen

[J A C C O]

Hallo,



Ik heb een vraag,



Vandaag vroeg iemand mij of ik zijn schotel wilde aanpassen.

Hij heeft een ovale triax schotel met rotor.

De rotor werkt niet goed meer en hij wil graag 4 LNB's op een houder (Astra 1,2,3 en HB)



Ik heb de schotel vluchtig opgemeten en de afmeting was volgens mij hoog 98cm en breed 90cm.

Heb ik nu een meetfoutje gemaakt of bestaan er Triax schotels met dit formaat?







Nu heb ik op internet gezien dat de houder past op trax van 78cm, 88cm en 110cm.





Kan ik deze schotel wel van 4 LNB's voorzien en toch goed signaal hebben?

[muppet]

volgens mij klopt dat wel die van mij is ook ovaal meende ook 1meter bij 90 cm wil hem wel nameten maar is mij nu te koud daar



[Sprietje]

Beste Jacco

Een Triax 88 is 85cm breed en 95cm hoog, een Triax 110 is 100cm breed en 105 of 110cm hoog, alles op de spiegel gemeten. Ik vraag me dus af of het wel een Triax is. Staat het logo van Triax er op?

Je kunt er inderdaad een multirail op zetten. Triax noemt het een multiblock.

[J A C C O]

Bedankt voor de reacties.

Dan komen de maten nog het meest overeen met een Triax 88.

Vanmiddag ga ik wel weer even kijken en zal ik de schotel goed opmeten.

[J A C C O]

Het is zeerwaarschijnlijk een Triax 88.

Er staat Triax op.

Afmeting is 96CM hoog een 86CM breed.



Dus met een multirail moet het lukken.



Bedankt.

[Sprietje]

Je kunt normale lnb’s nemen. Ik zou voor Inverto Black Ultra gaan, behalve als je 4 aansluitingen wilt hebben want dan passen die niet. Neem dan Inverto Black Premium.

In Nederland moeten de afstanden voor de lnb’s op een Triax 88 als volgt zijn:

Tussen de Hotbird 13 en Astra 19,2 =83,5mm.

De Astra 19,2 en Astra 23,5 tegen elkaar.

Tussen de Astra 23,5 en Astra 28,3 = 61,5mm.

Dit alles aan de voorzijde gemeten van midden kap tot midden kap.

De rail moet 10,2 graden schuin staan, d.w.z. rechts 72mm lager dan links over een afstand van 40cm gemeten met een waterpas. Neem wel een origineel Triax multiblock en geen universele rail van SAB.

De skew van de lnb’s t.o.v. verticaal waterpas:

Hotbird 13 op 5,5 graden

Astra 19,2 op 3 graden

Astra 23,5 op 6 graden

Astra 28,2 op 9 graden.

Dit met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt.

Uitrichten op de Astra 23,5 op de zender Planeta HD

[Gerard 76]

http://www.sat4all.c...tleg-met-fotos/



Hier staat precies hoe het moet.

[Sprietje]

Beste Gerard 76

Daar staat hoe je het moet doen alleen is die beschrijving voor een Triax 78 en niet voor een Triax 88. De maten in die beschrijving kloppen dus niet.

[Gerard 76]

maten misschien niet,maar de overige info wel.

in 't verleden heb ik met dit draadje ook m'n triax88 afgesteld.

[wolverine]

ik heb mijn 110cm ook uitgericht via dit draadje (met inderdaad aanpassing van de maten)

[SATALFA]

ik heb mijn 110cm ook uitgericht via dit draadje (met inderdaad aanpassing van de maten)

@ wolverine... zou je mij de maten willen geven die jij heb gebruikt, moet binnenkort ook aan de slag met een triax 110 cm.



tnx...

9 maart 2013 aangepast door SATALFA

[Sprietje]

Beste SATALFA



Om je schotel optimaal af te stellen is het belangrijk te weten in welke regio de schotel komt te staan.

[SATALFA]

@ Sprietje,



Regio is Arnhem, schotel is een TDS 110.

[Sprietje]

Ik heb voor Arnhem het volgende voor je uitgerekend:



Stel de elevatie van de schotel in op 29 graden.

Zet de rail 9,7 graden schuin, d.w.z. rechts 51mm lager dan links over een afstand van 30cm gemeten met een waterpas als je naar de binnenzijde van de schotel kijkt.



Zet de lnb-houder van de Astra 19,2 tegen de lnb-arm



De afstand van de lnb’s:

Tussen 13,0 en 19,2 oost = 99mm

Tussen 19,2 en 23,5 oost = 67mm

Tussen 23,5 en 28,2 oost = 72mm

Dit is gemeten van hart voorzijde lnb tot hart voorzijde lnb ofwel van pukkeltje tot pukkeltje.



De skew van de lnb’s moet als volgt worden ingesteld:

13,0 oost = 6 graden

19,2 oost = 3 graden

23,5 oost = 6 graden

28,2 oost = 9 graden

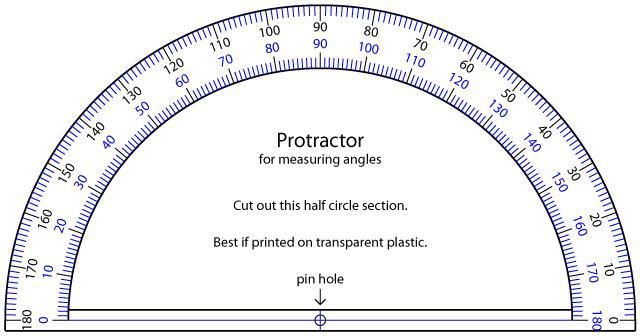

Dit allemaal met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal waterpas. Meet dit met een klein gradenboogje.



De schotel uitrichten op de Astra 19,2. Als je die gevonden hebt, fijntunen op de zender Planeta HD van de Astra 23,5. Doe dit zonder diseqc-switch. Pas als de schotel helemaal goed staat afgesteld sluit je de diseqc-switch er tussen aan.



Wil je de schuinte van de rail nog een keer nameten met een waterpas, de Hotbird-lnb moet 40mm lager staan dan de Astra 28,2-lnb.

[SATALFA]

Bedankt Sprietje voor je snelle reactie.
