Schotel vervangen slecht beeld

[fimahomi]

Bedankt Sprietje, voor de berekeningen. Als het weer het toelaat, zal ik zondag trachten de schotel te plaatsen en uit te richten.. Ben benieuwd naar het signaal en de kwaliteit. Momenteel met de multytenne een signaalsterkte van 61% en signaalkwaliteit van 91%.

[Eduard07]

Bedankt Sprietje, voor de berekeningen. Als het weer het toelaat, zal ik zondag trachten de schotel te plaatsen en uit te richten.. Ben benieuwd naar het signaal en de kwaliteit. Momenteel met de multytenne een signaalsterkte van 61% en signaalkwaliteit van 91%.

En dat is niet eens zo slecht!

[qompaqniet]

Beste mensen wat ik ook probeer, ik krijg het niet voor elkaar.

Zojuist zelfs geprobeerd om de TV te wisselen, HD voorbereid met een HD tv.

Zelfde resultaat, met dit weer regelmatig blokjes.



Het kan natuurlijk ook nog aan de ontvanger liggen. het is een Philips(Pace) 8121.

Is gereset, naar fabrieks instellingen, daarna nieuwe software geladen (nu werkt de gids niet meer)

Maar ook dit geeft geen resultaat.



Is het mogelijk om het signaal met een lijn versterker te verbeteren, kan dat.

Spanning staat op de uitstekende coax kabel. was duur en impedantie is 70 Ohm (dit uit mijn hoofd)



Of werkt dan de duo LNB niet meer??



Laatste optie is een andere ontvanger, maar dat is weer een investering, wil dan wel een zo'n eenvoudig mogelijke.

Waar het gezin geen gedonder mee heeft - wie heeft suggestie op de lijnversterker en of advies voor een goede degelijke niet Phlips ontvangen.



Thanks.

19 februari 2013 aangepast door qompaqniet

[Eduard07]

Hoe oud is je ontvanger?

[qompaqniet]

Januari 2011 = dus tweejaar

[Sprietje]

Een lijnversterker daar moet je nooit aan beginnen. Dat geeft alleen naar meer ellende. Hoe lang is je coaxkabel?

[qompaqniet]

+/- 25 meter coax kabel.

[Sprietje]

25 meter is geen enkel probleem. Met goede coaxkabel zoals Koka 799 of Belden H125 kun je makkelijk tot 75 meter gaan en als je een flinke schotel gebruikt zoals een T90 of Triax 110 wel tot 100 meter.

[qompaqniet]

@sprietje



Mijn wiskunde is wat roestig geworden, maar is het mogelijk om de afstand van de schotel naar de lnb te berekenen.

Schotel Triax 78 cm en Denson Arstra Quad. LNB



Heb trouwens idee dat de duitse hd zenders niet storen sterkte 66%  kwaliteit 45%

10 maart 2013 aangepast door qompaqniet

[Sprietje]

Voor Schouwen Duiveland moeten de lnb’s 50mm uit elkaar staan. Bij de Denson duo-lnb staan ze 53mm uit elkaar.
Deze 3mm stelt heel weinig voor. Wel de kop van de Astra 23,5 in de klem en de schotel op de Astra 23,5 uitrichten.



[qompaqniet]

Ok dat snap ik, maar wat is nu de afstand van de LNB kop (plaate vlak van ontvangstbuis) en het schotel oppervlak.

[Sprietje]

Beste qompaqniet.



Ik had je verkeerd begrepen.

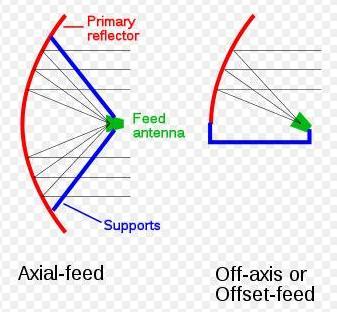

De brandpuntafstand tussen schotel en lnb is uit te rekenen maar dat is niet gemakkelijk. Twee factoren spelen hierbij een rol. Ten eerste de f/D-verhouding van de schotel. Die ligt meestal tussen de 0,5 en de 0,66. Hierbij is het niet de f/D-verhouding van de offsetschotel maar de f/D-verhouding van de prime-focusschotel waar de offsetschotel een deel van is. Verder bepaald ook de offsethoek van de schotel hoe groot de brandpuntafstand is tussen de offsetschotel en de lnb. Met deze twee gegevens en de nodige kennis van paraboolberekeningen, is de brandpuntafstand bij een bepaalde maat offsetschotel uit te rekenen.



Makkelijker is het om de brandpuntafstand bij een offsetschotel op te meten.

Bij een Triax 78 is dat 517mm.



[qompaqniet]

Sprietje dank voor de informatie.

Als het droog is ga ik dit nog eventjes na meten.

Heb een Triax 78 dus als ik dit uitmeet op de primare lnb buis dan staat dat ok.

Ben nog steeds bezig de kwaliteit op te krikken.



Zoals eerder heb weinig of geen problemen met de duitse hd kanalen.

Alleen de nederlandse, dat bevreemd mij, gisteren zelfs zoveel dat tijdens een uitzending een beeld  terug kwam van een halfuur daar voor.

Derhalve ga ik twijfelen aan de decoder in mijn ontvanger.

[Drs. IJzerbout]

Met alle respekt voor Sprietje zijn berekingen, maar Ik zou nooit de berekende waarde in mm aanhouden en kwakkeloos overnemen.

Ik zou de LNB net zo lang heen en weer (= naar voren en achteren) schuiven tot de ontvangstskwaliteit optimaal is. Je zult zien dat deze instelling bij vooral zwakke signalen te optimeren is. Hetzelfde geldt voor de skew en de andere variabelen.

[Spotvogel]

Yep!

Idem voor de skew!



Rekenen en theorie is leuk, schuiven en draaien met het oog op de  Qmeter is beter.....
