afstand lnb voor een 110 triax

[cliff25]

Black ultra van inverto ,heb triax 110 multifeed uitbreiing besteld, betaande uit multi block van triax en lnb van inverto en swith kreeg er ook een triax schotel bij geleverd

die had ik niet besteld (heb ik ) blijkt duurder te zijn om die terug op te halen mag hem dus houden voor niets

afstellen van de skew begrijp ik ook niet

bij antwoord 51 zeg je ,begrijp dat niet goed

Stel de skew van de lnb's als volgt af:
Hotbird op 7 graden
Astra 19,2 op 5 graden
Astra 23,5 op 8 graden
Astra 28,2 op 11 graden

[Sprietje]

Zijn dat Black Ultra's met 1, 2 of 4 aansluitingen?
Hier een voorbeeld van een lnb met een skew van 17%.


[cliff25]

met 1 aansluiting ,skew betekent eigenlijk draaien van de lnb in de houder, ga vermoedelijk zaterdag aan de slag, nog eens goed alles lezen

laat wel horen hoe het is gelopen

alvast bedankt

[cliff25]

Echt geen weer om er aan te beginnen

[Sprietje]

Nou, hier in Spanje ook niet echt. Het is nu om bijna 19uur nog 33,5 graden.


[blackeyes]

tja zit jij beter als ons hier in z limburg

eerst vallen de mussen van het dak door de hitte en nu waaien ze eraf ..lol :lol: :lol:

[cliff25]

Zondag er aan begonnen 19,2 lnb op rail gezet en schotel uitgericht op19,2  iets van een 93 % gemiddeld  bvn 93% ard hd 92 %

dan 23,5 lnb op rail geschoven 62 mm van die van 19,2 volgens aanwijzing van sprietje ,rail op gevoel gekankeld  gelijk 90 %

terwijl het redelijk is beginnen regenen dus 28,2 en hotbird zal voor later zijn

ben al heel tevreden over de waarden van 19,2 en 23,5 ondanks regen blijft alles boven 85 %

dit alles een uurtje werk dank zij de raad en berekening van sprietje, klasse man

word vervolgd

[cliff25]

Vandaag  alles afgerond railkankelen en skew nog bijgesteld met volgend resultaat,



23,5    Een hd 91% - Rtl 4 91%   - Omroep zeeland 81%



19,2   Bvn  96%  -Npo 1 83%  - Das Erste hd 93 %



28,2   BBC One hd  87%  BBC one 100%  ITV hd 90%



13,0  Bvn 85% - RTPI 80% - Eurosport hd  86%



Dit alles  met dreambox 800 hd gemeten

Als ik op mijn samsung tv aansluit  die ingebouwde sat heeft  een 5a8 % minder

Denk dat ik genoeg regenreserve heb ( nu wil het niet meer regenen )

Met mijn dank aan Sprietje voor de hulp

Ga later schotel nog shoren en dan post ik wel foto

[Sprietje]

Geen slechte waardes maar bedenk dat bij een multifocusschotel of multifeed rail het exact afstellen op de middelste satelliet (hier de Astra 19,2) medebepalend is voor ook de andere satellieten. Staat immers de elevatie van de schotel iets te hoog of te laag, dan staan alle lnb's iets te hoog of te laag met als gevolg geen optimale ontvangst. Dus besteed flink wat tijd en aandacht om de maximale signaalkwaliteit op de Astra 19,2 te verkrijgen.


[Didil]

Beste Sprietje,



Kan je voor mij ook eea berekenen?



Locatie Den Haag, Triax 88, Hotbird-Astra 19,2-Astra 23,5-Astra 28,2



Locatie Den Haag, Triax 110, Hotbird-Astra 19,2-Astra 23,5-Astra 28,2



Locatie Brussel, Triax 110, Hotbird-Astra 19,2-Astra 23,5-Astra 28,2



Alvast bedankt!! Groet, Adam

[pa3fun]

Dag Sprietje.
Zou je mij ook kunnen helpen met het bepalen van de afstanden van mijn 4 LNB's?
Op een Triax 110 schotel?
Astra 1, 2, 3 en HB.
Locatie Nieuwe Niedorp
preciese adres kan natuurlijk ook maar dan liever via een PB.
Dank!

[Sprietje]

Beste pa3fun



Welkom op dit forum



Ik ga het voor je uitrekenen.



Ach, en maak je niet druk over de locatie. Het dorp is maar een paar straten groot, dus nauwkeurig genoeg.



[Sprietje]

Stel je Triax 110 voor de 4 bekende satellieten in Nieuwe Niedorp als volgt af:

- monteer de rail met het gat in het midden in de onderste groef

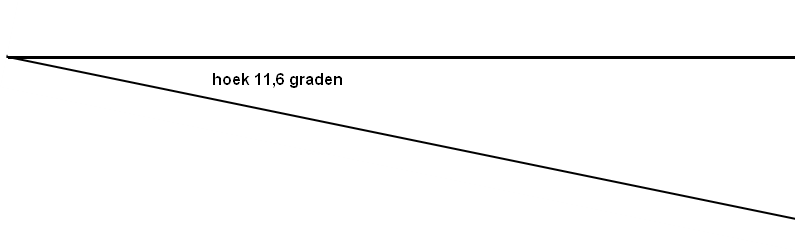

- zet de rail 11,6 graden schuin, zie bijgevoegde hoek
- monteer alle lnb's zodat de kop 5-6mm vrij staat van de lnb-klem
- plaats de houder van de Astra 19,2-lnb tegen de arm
- stel de lnb's af op de volgende afstanden:
* tussen de Hotbird 13 en Astra 19,2 is 92mm
* tussen de Astra 19,2 en Astra 23,5 is 63,5mm
* tussen de Astra 23,5 en Astra 28,35 is 71,5mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje in de kap
- stel de skew van de lnb's als volgt af:
* Hotbird 13 op   -3°
* Astra 19,2 op   -3°
* Astra 23,5 op   -6°
* Astra 28,35 op -9°
d.w.z. met de wijzers van de klok meegedraaid als je achter tegen de lnb's aan kijkt gemeten t.o.v. verticaal, niet t.o.v. de rail.
- stel de elevatie van de schotel in op 28° om de Astra 19,2 te vinden
- richt de schotel met uiterste precisie uit op de Astra 19,2 door de schotel te verdraaien en de elevatie eventueel wat bij te stellen.
Alle vier de satellieten ontvang je nu optimaal.



[pa3fun]

Dag Sprietje.
Dank voor je snelle reactie. Ik sta er eigenlijk een beetje versteld van ;).
Hier in Niedorp is het nu zoals dat heet "graftakkenweer".
Ik bereid de rail met de koppen binnenshuis voor volgens jouw aanwijgingen. Zodra het een uurtje droog lijkt plaats ik de rail op de (al geplaatste) schotel.
En natuurlijk laat ik even weten of en hoe het werkt

73's Christiaan PA3FUN

[Sprietje]

Ik had natuurlijk ook deze afbeelding moeten plaatsen, vergeten, nu alsnog.
