faq: Vti installatie tutorial

[Jürgen]

To-do Installatie Image VTi (nieuwe versie)



Deze To-do is een beknopte handleiding om de Image VTi te installeren.

In feite is deze voor alle VU’s van toepassing waarop de originele VU+ software is geïnstalleerd of waarop al andere Images draaien.

Het is aan te bevelen om een nieuwe VU+ met de originele VU+ software eerst eens op te starten en de originele software te installeren.

Hierdoor weet je zeker dat het nieuwe apparaat technisch in orde is. Doe je dat niet dan weet je naderhand niet of eventuele problemen aan de nieuwe geïnstalleerde Image te wijten zijn of dat het apparaat vanuit fabriek al niet goed functioneert.



Wat heb je nodig?

·         Een goed werkende netwerkverbinding waarop de VU+ d.m.v een UTP kabel is aangesloten

·         Een volledig lege met FAT32 geformatteerde USB stick. Bij voorkeur een wat ouder type zoals een 256 of 512Mb stick

·         Een voor de betreffende VU+ passende VTi Image, te downloaden via deze link:



https://www.vuplus-support.org/wbb4/filebase/index.php?filebase/

(Eventueel eerst inloggen)



Kies hier jouw ontvanger en via de optie VTI Team Image de juiste versie software.



Voorbereiding



Controleer of in de gedownloade map vuplus de direct daaronder liggende map ook inderdaad de naam van jouw type ontvanger draagt.

Kopieer de gedownloadde map vuplus naar de root van de USB stick, verder niets.

Sluit de VU met de afstandsbediening via het Menu - Afsluiten - Uitschakelen de ontvanger volledig uit.

Schakel de VU met de schakelaar aan de achterzijde elektrisch uit en wacht een paar tellen totdat alle lampjes aan de voorkant zijn gedoofd.



Inlezen update data van de USB stick



Plaats de USB stick met daarop de map vuplus in de USB poort aan de voorzijde van de VU, de poort aan de achterzijde is ook prima.

Schakel de VU nu weer in met de schakelaar aan de achterzijde.

Houd onmiddellijk na het inschakelen de display van de VU in de gaten want afhankelijk van het type VU komt er een instructie op de display te staan en moet je nog een dienovereenkomstige actie op de knoppen aan de voorkant van de VU (dus niet op de afstandsbediening) uitvoeren want anders wordt de update op de USB stick niet gelezen en start de VU gewoon weer met de bestaande software / Image op.



De instructies worden naar de huidige stand als volgt weergegeven:



·         VU DUO                   geen instructies, USB wordt meteen gelezen

·         VU SOLO                 niet bekend, heb geen SOLO ter beschikking

·         VU UNO                   (Press CH-) druk op toets CH-  dus CH-Dn

·         VU Ultimo                 idem

·         VU SOLO2               (Press Power) tik met je vinger op de linker blauwe LED

.         VU DUO2                 Knopje achter frontklep ingedrukt houden totdat de Update start

.         VU SOL04K             idem

.         VU SOLO SE V2     Ledje knippert tijdens het updaten met grote tussenpozen en als update gereed knippert deze snel



In alle gevallen zal de update nu starten en de data van de USB stick worden gelezen.



Start de VU toch weer met de oorspronkelijke software / Image op dat is er iets met de USB stick aan de hand, zoals geen FAT32, niet volledig leeg of een niet goed gekopieerde map vuplus.



Beëindiging inlezen USB



Als het inlezen en installatie van de USB stick succesvol is voltooid dan komt meestal in de display de melding dat de USB stick verwijderd moet worden. Dit is overigens niet bij alle typen VU's het geval want bij sommige types start de nieuwe update na beëindiging inlezen onmiddellijk door zoals o.a. bij de SOLO2, DUO2 en SOLO4K, ook al zit de USB stick nog in de VU.



Als de VU niet automatisch doorstart, verwijder dan de USB stick, schakel de VU via de schakelaar aan de achterkant uit en onmiddellijk weer in. Hierna start de VU met de nieuwe Image op en kun je de individuele instellingen toepassen.



Standaard instellingen toepassen na 1^e opstart



Ik ga nu niet in op het instellen van een bepaalde type VU of versie Image maar probeer het zo algemeen mogelijk te houden. De installatie zal bij de Language Wizard starten en doorlopen via de Video Input Selection, Screen wizard, Internet connection, Animations, VTiZerO tot aan de VTi Backup Suite.

Bij voorkeur de restore functie van de Backup Suite NIET gebruiken, hierdoor voorkom je dat er eventuele in de Backup aanwezige fouten in de nieuwe installatie worden meegenomen.



Misschien nog een opmerking over de vraag m.b.t. de VTiZerO, hiermee kun je een aantal overbodige optiepakketten / Plugins verwijderen en / of toevoegen.

In eerste instantie zou ik die ongewijzigd laten want voor de onervaren beginner is het moeilijk om te bepalen wat je wel of niet mag / kan verwijderen.

Een foutieve keuze kan tot disfunctioneren van de ontvanger leiden.

Hierna volgt de Start Wizard en de daarvoor toe te passen instellingen spreken grotendeels voor zich.



De Tuner configuratie vraagt wel enige aandacht.

De mogelijkheden zijn te divers om dit hier allemaal mee te nemen.

Standaard is in elk geval bij een DUO LNB de Modus DiSEqC A/B en Astra1 (19.2E) op Poort A en Astra3 (23.5E) op Poort B.

Bij een enkelvoudige LNB en zal de instelling standaard op Modus Enkel staan en wordt geen Poort vermeld.

Laat de rest van de instellingen ongewijzigd.



Daarna heeft het de voorkeur om de volgende instellingen niet met Ja maar met NEE te beantwoorden:



·         Wilt u de standaard satellietlijst installeren      : NEE

·         Wilt u nu zenders zoeken                                 : NEE, later handmatig zoeken

·         Wilt u het kinderslot…..                                    : NEE



Mits beschikbaar volgt er nog een vraag of eventuele al beschikbare updates geïnstalleerd moeten worden.

Ik zou adviseren om de beschikbare updates eerst te installeren tenzij er daar problemen mee gemeld zijn.

De updates kunnen essentiële wijzigingen bevatten die voor een goede werking van belang kunnen zijn.



Hierna zijn in feite de basisinstellingen voltooid en zie je een lege Zenderkeuze lijst. Druk hierna op Exit van de AB en je ziet hierna het VTi logo met het gezicht met gekleurde ogen, de kleur is afhankelijk van het type VU. Hierna alle toevoegingen ingeven via de AB van de VU.



De ontvanger zal nu nog niet goed functioneren want eerst moet een SoftCam en de Zenderlijst geïnstalleerd worden.

De volgorde is niet relevant, je kunt ook eerst de zenderlijst toevoegen, zie onderstaande beschrijving en dan de SoftCam installeren.



OSCAM (SoftCam) installeren



Je kunt het onderstaande ook opstarten door op de blauwe toets van de AB te klikken maar ook via het Menu.

Klik achtereenvolgens op Menu -> VTI -> VTI panel -> VTI Software Manager

Wacht totdat de Pakketlist in beeld verschijnt en kies Softcams

Blader door de lijst totdat oscam verschijnt en kies de meest actuele versie oscam 1.20.xxxxx.

Druk in volgorde de groene toets (Installeren) in, gele toets (Execute) en groene toets (Start).



Kies na de voltooide Download en installatie op OK.

Klik hierna wederom op VTI Software Manager en kies Configurations - oscambutler.

Druk in volgorde de groene toets (Installeren) in, gele toets (Execute) en groene toets (Start).

Ga na de voltooide installatie met Exit terug naar het Hoofdscherm en herstart de GUI via het Menu -

Afsluiten - GUI herstarten.



Na de succesvolle Herstart druk achtereenvolgens op Blauwe toets - VTI Cam Center - Groene toets om Oscam te starten.



Via herhaaldelijk op Exit te drukken weer terug naar de Hoofdpagina.



Helaas is het volgende punt alleen geschikt voor de beschikbare providers zoals o.a. Canal Digitaal, voor TVV dient een handmatige Oscam configuratie uitgevoerd te worden, zie hiervoor het hier ook aanwezige betreffende Oscam forum.

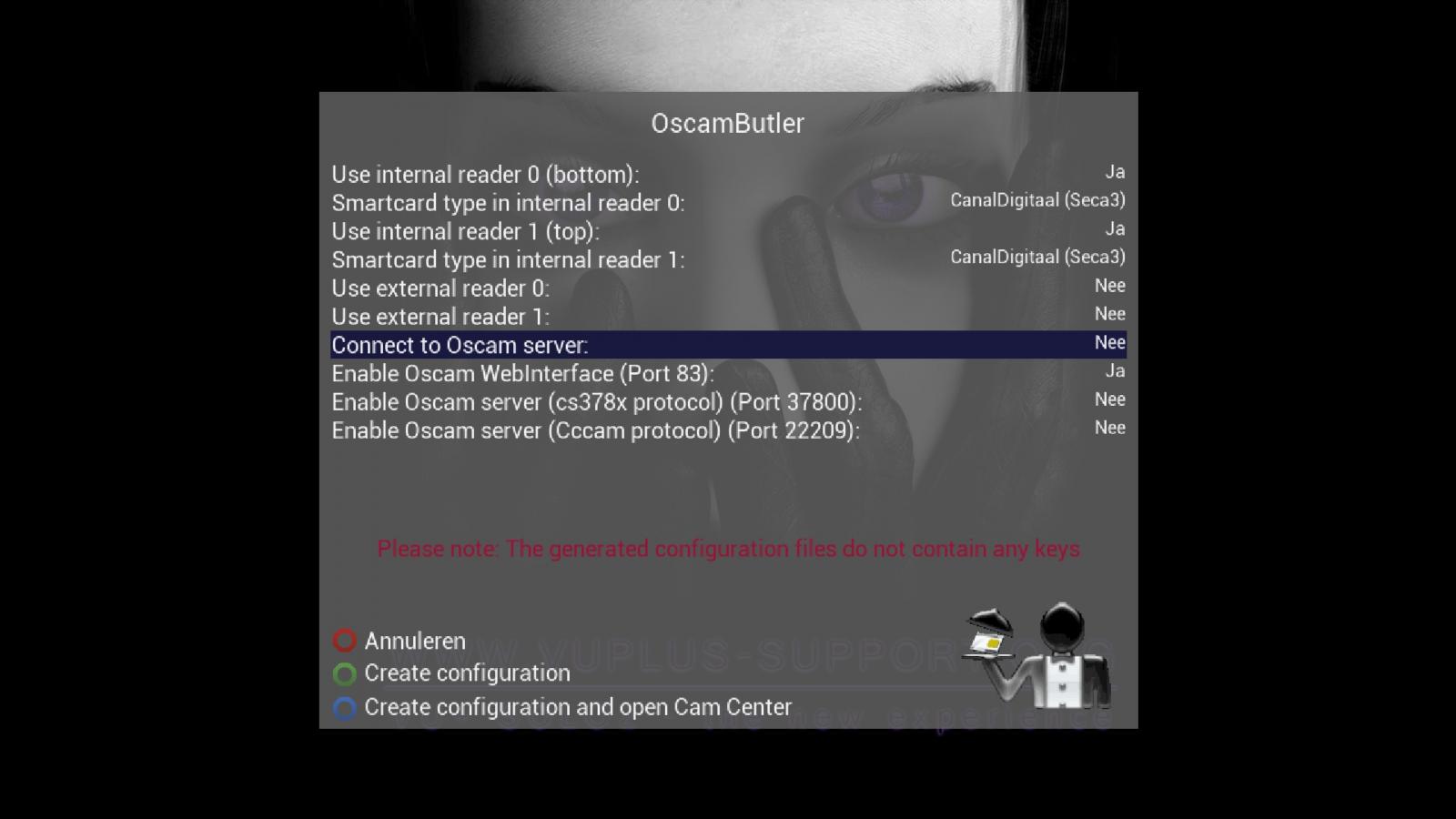

Ga nu via Menu naar Applicaties en start daar Oscambutler.

Vul de gegevens in zoals in de bijgaande bijlage en klik op de Groene toets (Create configuratie).



Nog even een toevoeging.

Als je na het invoeren en opslaan van de gegevens de Oscambutler opnieuw opstart lijkt het alsof er niets is opgeslagen maar dat is niet zo, de configuratie heeft plaatsgevonden maar wordt alleen niet zichtbaar.



Zenderlijst toevoegen



Hiervoor zijn meerdere opties beschikbaar waaronder de volgende 2:

Je kunt een van de vele zenderlijsten uit dit forum of andere

• fora downloaden, eventueel naar wens via DreamBoxEdit 5.2.x.x of hoger
• aanpassen en naar de ontvanger uploaden.

• Via Canal Digitaal FastScan de HD en / of SD zenderlijst downloaden.

Omdat het gebruik van DreamBoxEdit m.n. voor de beginnende

gebruiker wel wat meer moeite kan betekenen heeft het mijn voorkeur om

eerst optie 2 te gebruiken. Hierbij dan ook de beschrijving van het

installeren van Plugin CD FastScan.

Plug-in CD FastScan en Satfinder  downloaden,  installeren en toepassen



Om vast te stellen dat de Tuner 1 ook op de juiste satelliet(en) is

afgesteld is het raadzaam naast de Plug-in FastScan ook tegelijkertijd

de Plug-in Satfinder als volgt te downloaden en te installeren.



Ga naar Menu -> VTI -> VTI Panel -> VTI Software Manager -> Systemplugins



Blader door de aangeboden lijst, kies nu de plugin FastScan, druk op de groene toets (Installeren),  hierna de plugin Satfinder en druk wederom op de groene toets.



Druk nu op de gele toets (Execute), beide gekozen plug-in’s verschijnen in beeld en vervolgens op de groene toets (Start).



De 2 plug-in’s worden nu geïnstalleerd, druk na beëindiging op OK en op Ja om de GUI op te starten en wacht totdat de VTI logo weer in beeld komt.



Druk nu op Menu -> Instellingen -> Zenders zoeken -> Signalzoeker -> kies Tuner A door op OK te klikken.



Controleer of één van de tijdens de Tuner instellingen voorgeselecteerde satelliet in de 2^e regel zichtbaar is.



Als het goed is staat de cursor op Afstemmen en zo ja, klik dan op OK.



Nu zal de SNR waarde voor de betreffende satelliet worden aangegeven en er verschijnt een groen vinkje in het veld Lock.



Zo niet, is er iets mis met de schotel configuratie of de aansluiting van de coaxkabel(s).



Voer het voorgaande ook uit met de eventueel ingestelde andere satellieten door op de regel Satelliet met de rechter of linker pijl de volgende satelliet te kiezen.



Haal nu de CD FastScan zenderlijst als volgt op:



Druk nu op Menu -> Instellingen -> Zenders zoeken -> Fastscan



Laat alles ongewijzigd behalve de optie HD lijst, zet deze op Ja

als jij de CD HD kanalen kunt en wilt ontvangen.

Hiervoor heb je echter minimaal een HD abonnement

nodig.

Voor de Belgische TVV kanalen kies je bij provider TVV i.p.v. Canal Digitaal



Klik nu op OK en de CD zenderlijst wordt gedownload. Je ziet na circa

15 á 30 seconden de melding dat lijst xx (bijvoorbeeld lijst 25) met

circa 640 kanalen zijn gevonden. Druk hierna op OK en ga via diversen

malen via Exit te klikken terug naar het VTI logo.



Herstart nu de GUI via Menu -> Afsluiten en wacht totdat de VTI logo weer verschijnt.



Klik nu op OK (Zenderlijst oproepen) en klik op der rechter pijl

totdat je de melding FROM BOUQUET ziet staan. Klik hierna op pijl-omhoog

en je ziet 2 Bouquets verschijnen, Canal Digitaal en Favorites.



Kies nu Canal Digitaal en je krijgt al naar gelang de eerder gemaakte keuze de HD of SD Canal Digitaal in beeld.



Als je een andere Bouquet (Favoriet) wilt kiezen klik dan vanuit het lopende TV beeld op OK en dan de blauwe toets.



Uiteraard kun je hierna elke andere gewenste zenderlijst via DreamBoxEdit installeren maar dat had ik eerder al aangegeven.



Hiermee is in feite de basisinstallatie voltooid.



Instellen WLAN



Regelmatig komen er vragen over het gebruiken en instellen van een WLAN stick.

Een groot aantal WLAN stick's zijn bruikbaar maar het heeft wel de voorkeur om de VU+ WLAN stick te gebruiken temeer omdat die bij een aantal types VU+ al worden meegeleverd.

M.n. de kleine VU+ USB stick levert grote prestaties, Bitrate 144 Mb/s.

Hierbij een beknopte handleiding m.b.t. het installeren / configureren van de WLAN stick.



• Plaats de stick in een van de 2 USB poorten aan de achterzijde van de VU, op de voorzijde functioneert deze overigens ook wel maar is onhandig
• Ga via Menu -> Instellingen -> Systeem naar Netwerk en selecteer daar WLAN verbindinding
• Klik op OK
• Kies bij Gebruik Interface de optie JA
• Mocht er op dit moment ook een LAN Interface actief zijn dan wordt er gevraagd om deze uit te schakelen, kies JA
• Ga met EXIT terug naar de vorige MENU-pagina en kies WiFi Netwerken zoeken
• Kies het gevonden juiste WiFi netwerk met de OK toets
• Nu zie je het juiste SSID (netwerknaam) staan welke al gedeeltelijk is ingevuld.
• Hierna met de rechter pijltjes-toets zolang op de optie Encryptie klikken totdat de waarde WPA of WPA2 verschijnt.
• Nu nog de juiste Encryptie sleutel via de numerieke toetsen van de AB invoeren en daarna opslaan.



Dus nogmaals, je moet dan wel de Encryptie op WPA of WPA2 instellen ongeacht of in jouw router WPA2 is ingesteld.

Hierna zou er een prima WLAN verbinding beschikbaar moeten zijn vooropgesteld dat het WiFi netwerk goed functioneert.



Graag alleen aanvullingen posten in dit topic, vragen en opmerkingen zullen worden verwijderd!



Bijgesloten miniatuur

[Jürgen]

AANVULLING op de bovenstaande TUT



Omdat ik toch regelmatig berichten lees over problemen die wellicht te maken kunnen hebben met het feit dat er verouderde software gebruikt wordt of de daarop volgende updates niet worden geïnstalleerd, hierbij een aanvulling.



Als je voor het eerst of opnieuw de VTI Image wilt flashen dan is het absoluut aan te bevelen om de laatste beschikbare versie software te installeren, deze kun je via de bovenin geplaatste link downloaden, zie onder het hoofdstuk Wat heb je nodig?

Nu is dit weliswaar de laatste beschikbare versie van de betreffende software maar deze wordt pas weer vernieuwd als daar aanleiding voor is, dus de laatste beschikbare versie hoeft dus niet actueel te zijn.

Daarom worden regelmatig aanvullende updates op deze versie beschikbaar gesteld die je direct vanuit het VTI Menu kunt opvragen en installeren.

Je hebt hiervoor geen USB stick nodig en het is dan ook geen nieuwe flash.

Meestal wordt de beschikbaarheid van een nieuwe update op dit forum kenbaar gemaakt.

Het enige wat je na het updaten moet doen is de box via het daarvoor bestemde Menu item herstarten en dus nooit via de schakelaar aan de achterzijde.



Hoe te updaten?

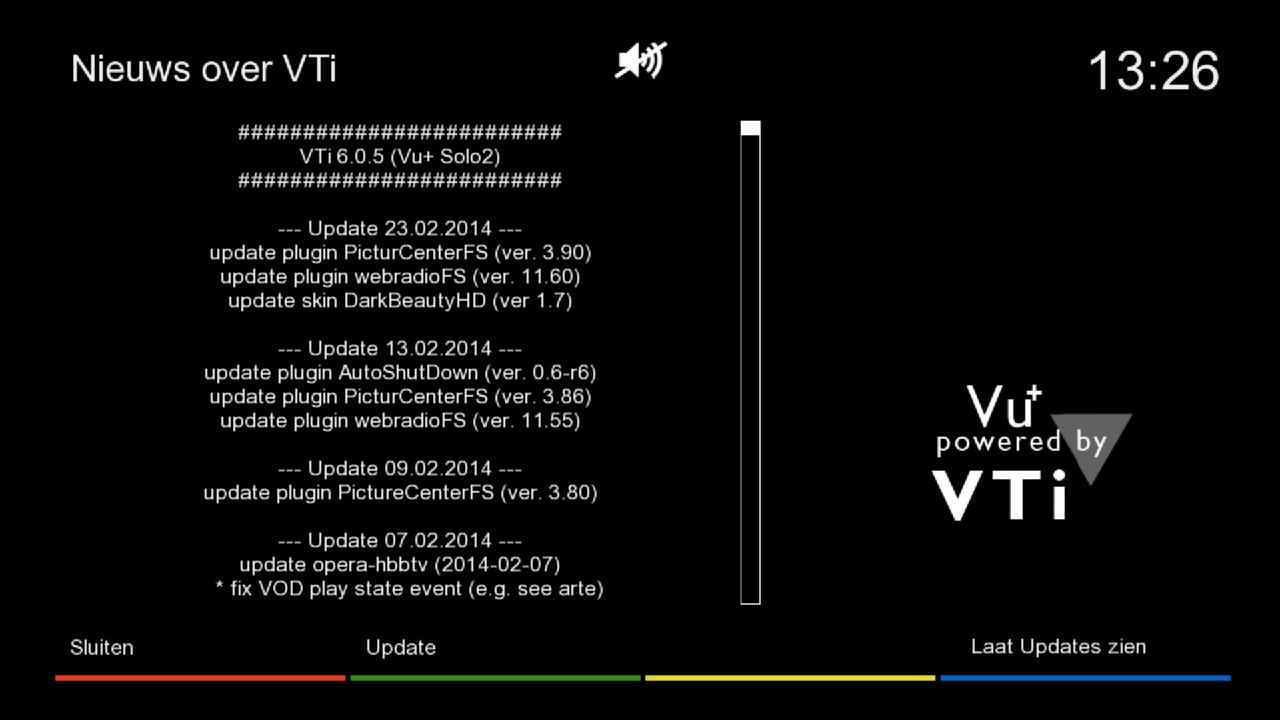

Via de AB en de toetscombinatie Blauw - Groen - Groen kun je de laatste Update opvragen maar om uiteenlopende reden kan de kleur van deze toetscombinatie afwijken en om die reden geef ik de weg via de Menu-items weer.



Via Menu - VTI - VTI Panel - VTI System Info zie je de optie (3e rij) Nieuws over VTI staan.

Als je daarop klikt komen de beschikbare updates voor jouw ontvanger in beeld, zie bijlage.



LET OP! Dit functioneert uiteraard alleen als je over een goed werkende Internet verbinding beschikt.



Als je dat wenst en je nu op de groene toets van de AB klikt worden de laatste beschikbare updates uitgevoerd.

Hierna alleen de box herstarten en de ontvanger is weer up-to-date.



[sattv4iedereen]

Een aanvulling, omdat jurgen geen solo ter beschikking heeft.

Als je een vu solo (in mijn geval de se V2) update met een usb stick zoals hierboven geschreven, zal het lampje/led aan het front paneel stilletjes aan en uitgaan. Is de update gedaan, dan zal dit lampje/led aan het voorpaneel knipperen.

Je kan dan verder doen zoals in de tutorial, maar heb geduld. Na het aanzetten van de schakelaar, kan het tot meer dan 30 sec duren voor dat er iets op het scherm komt. Dus geen paniek, als je niet direct iets ziet.

[Jürgen]

...Een aanvulling, omdat jurgen geen solo ter beschikking heeft.

Als je een vu solo (in mijn geval de se V2) update met een usb stick ....

Even een nuancering.

Een SOLO, dus zonder toevoeging is geen SOLO SE V2 en dientengevolge mag je die ook niet kwa instellingen - gedrag installatie met elkaar vergelijken.

Elk nieuwe type en software kan op punten afwijken v.w.b. installatieprocedure.

[Jürgen]

De in het openingsbericht geplaatste installatieprocedure is vandaag op een aantal punten aangepast.

O.a. is de installatie van CCCAM vervangen door Oscambutler.

[21320]

Hallo Jurgen

Ik heb vanmiddag vti geinstalleerd op de vu solo2 en het werkt na enkele keren proberen.

Dankje wel en de prima inleinding, ga morgen xp1000 proberen

gr

rolsat

[Tonskidutch]

xp1000 is geen VTI compatibele receiver, dus daar moet je andere howtodo's gebruiken



de methodiek van flashen is echter wel vaak identiek op enigma2 kassies

[joker55]

De link vermeld in "wat heb je nodig" werkt niet... krijg een fourtmelding.

Zijn er alternatieve linkjes?



"Der Zutritt zu dieser Seite ist dir leider verwehrt. Du besitzt nicht die notwendigen Zugriffsrechte, um diese Seite aufrufen zu können.

28 maart 2016 aangepast door joker55

[ceesv]

Bij mij werkt de link.

[Jürgen]



De link vermeld in "wat heb je nodig" werkt niet... krijg een fourtmelding.

Zijn er alternatieve linkjes?













Dit is geen foutmelding maar een melding dat u geen toegang krijgt, dit omdat u niet bent aangemeld.

Dus even registreren en het probleem is opgelost.

[RogerB]

Mijn dank voor deze howto, door deze stap voor stap te volgen heb ik mijn net aangeschafte Vu+Solo² aan de praat



twee dingen die me opvielen in de beschrijving:



1) bij het instellen van de plugins fastscan en satfinder deze zin:





De 2 plug-in’s worden nu geïnstalleerd, druk na beëindiging op OK en op Ja om de GUI op te starten en wacht totdat de VTI logo weer in beeld komt.



Ik moest daar toch echt via menu/afsluiten/GUI herstarten de GUI opnieuw starten, kreeg nergens vanzelf die optie.



2) Aan het einde dat stukje met de bouquetten,





Herstart nu de GUI via Menu -> Afsluiten en wacht totdat de VTI logo weer verschijnt.



Klik nu op OK (Zenderlijst oproepen) en klik op der rechter pijl

totdat je de melding FROM BOUQUET ziet staan. Klik hierna op pijl-omhoog

en je ziet 2 Bouquets verschijnen, Canal Digitaal en Favorites.



Kies nu Canal Digitaal en je krijgt al naar gelang de eerder gemaakte keuze de HD of SD Canal Digitaal in beeld.



Als je een andere Bouquet (Favoriet) wilt kiezen klik dan vanuit het lopende TV beeld op OK en dan de blauwe toets.



Uiteraard kun je hierna elke andere gewenste zenderlijst via DreamBoxEdit installeren maar dat had ik eerder al aangegeven.



Hiermee is in feite de basisinstallatie voltooid.



Als de box opnieuw gestart is, en het gezicht is in beeld komt er een overlay waar normaal zenderinfo staat, als ik dan op "OK" druk, dan gaat er linksboven een statusbalkje lopen, daarna gebeurd er helemaal niks meer en moet ik de box met de schakelaar achterop resetten.



ik heb het opgelost door op "1" te drukken als ik me goed herinner en toen zat ik in het juiste bouquet en had in een logische zenderlijst staan ;-)

[Tonskidutch]

Mijn dank voor deze howto,

...



ik heb het opgelost door op "1" te drukken als ik me goed herinner

niet herinneren maar tweemaal of driemaal overnieuw doen en vastleggen, dan heb je een punt qua flash en setup procedure

[Communicatrice]

Ai! Bovenstaande link voor de downloads doet het niet: HTTP 404-fout. Iemand enig idee wat de juiste link is om de nieuwste software voor de VU+ Duo te downloaden? Thnx!

[stevie-v]

Ai! Bovenstaande link voor de downloads doet het niet: HTTP 404-fout. Iemand enig idee wat de juiste link is om de nieuwste software Voor de VU+ Duo te downloaden? Thnx!

voor de Vu duo: https://www.vuplus-support.org/wbb4/filebase/index.php?entry/816-vti-vu-team-image-duo-v-9-0-3-16-05-2016/ 19 mei 2016 aangepast door stevie-v

[Communicatrice]

Super! Moest me even 'registrieren', maar de download loopt.
