SAB 115cm + (4,3°) duo LNB , kan 28,5°E & 26°E , of hoeveel graden verschil ??

cookie monster

Door cookie monster
in Schotelpark

 Delen

Aanbevolen berichten

cookie monster Superster

cookie monster

Geplaatst:
Geplaatst:

SAB 115cm en (4,3°) duo LNB , hoeveel graden ontvangst van elkaar ??

Mijn bedoeling: Als ik dit dus wil gebruiken , niet op Astra 19,2°E & 23,5°E ,

gaat toch niet , dan zou ik een 64cm moeten gebruiken , maar ....

de LNB op de arm 26°E & de andere links 28,5°E op de SAB 115 , kan dit ??

Ik heb nu 2 LNB's op de SAB 115 (114x104cm) staan , 28,5°E & 26°E op de arm ,

de LNB's met tyraps aaneengerijgd , ontvangst optimaal , + 25,5°E => 11585 V ontvangst !!

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2


Sprietje Superster

Sprietje

Geplaatst:
Geplaatst: (aangepast)

Beste cookie monster



Ik kan dit zo voor je uitrekenen maar dan moet ik eerst weten of die 4,3 graden duo-lnb er eentje is voor een 60 of 80cm-schotel. Bij een duo-lnb voor een 60cm-schotel staan de buisjes van de lnb’s 38mm hart op hart van elkaar, voor een 80cm-schotel is dit 53mm. Welke heb je?



Zou je ook even de maat op willen meten vanaf de voorzijde van de lnb tot aan de schotel op 40% van de hoogte gemeten vanaf de onderzijde. Dat is bij jou dus op 46cm vanaf de onderzijde.


Ook moet ik weten in welke regio de schotel staat.

aangepast door Sprietje
cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

Lengte arm tot @ wok = 62,8cm

De rest zal iets voor morgenavond zijn :)

Die Duo LNB is er voor een 64cm wokpan :)

Regio Zuid Brabant



De LNB die ik gebruik voor 28,5°E = INVERTO SP-IDLB-QUDL20-MULTI-OPP :)

De andere op de arm voor 26°E is een Golden Media Quad GM-204S :)



ivm 9°E - 5°W heb ik het opgegeven !!

28,5°E/28,2°E & 26°E zijn interessanter kwa FTA film & serie aanbod !!


C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Sprietje Superster

Sprietje

Geplaatst:
Geplaatst:

Beste cookie monster


De lengte arm tot aan de wok van 62,8cm daar kan ik niks mee maar hieruit weet ik wel dat de SAB 115 gelijk is aan een Triax 115 (geen Triax 110 dus) waar de voorzijde van de lnb op 730mm van de schotel af staat op 40% van de hoogte.

Regio Zuid-Brabant is Brussel en omgeving.

Als je op een SAB 115 daarmee de 26,0 en 28,5 oost wilt ontvangen, dan moeten de koppen 37,5mm van elkaar af staan.
De afstand van een duo-lnb voor een 60cm-schotel is 38mm. Die halve mm verschil is te verwaarlozen.
Wil je de 28,2 en 26,0 oost ontvangen, dan moeten de koppen 33mm van elkaar af staan. Deze 5mm verschil levert ook geen problemen op.


Deze duo-lnb is dus beter dan wat je nu hebt want die spitse snuit van de Inverto is veel te gevoelig voor regendruppels. Bovendien staan de lnb’s die je gebruikt te ver uit elkaar.

cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

M'n zus effe op 't dak gestuurd ivm de afstandenmeting:

Schotel op 46cm gemeten (brandpunt ??) = 73mm tot aan de voorkant van de GM LNB

80mm tot aan waar de feedhoorn stopt !!



De feedhoorns staan letterlijk tegen mekaar !!

ik heb nu sowieso puik beeld , de Astra VLAMT binnen door de Inverto ,

eigenlijk zelfs toen die Inverto op 26°E stond ging dit altijd goed ,

maar die duo TWIN LNB zal ik van de week eens testen :)

Alvast bedankt voor de info :)

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Sprietje Superster

Sprietje

Geplaatst:
Geplaatst:

Beste cookie monster



Je schrijft 73mm maar je bedoeld 73cm ofwel 730mm.

Als een kop van 60mm en een van 26mm tegen elkaar worden gezet, dan is de hart op hart afstand 43mm. Dit is voor de ontvangst van de 26,0 en 28,5 oost 5,5mm te veel en voor de ontvangst van de 26,0 en 28,2 oost 10mm te veel.

Dat gaat wel maar is zeker niet optimaal. Een 4,3 graden duo-lnb voor een 60cm-schotel zal een beter resultaat geven.


En die 46cm van onder gemeten is niet het brandpunt van de schotel. Dat ligt precies voor de lnb maar is het middelpunt van de kijkrichting van de lnb van waaruit de berekeningen plaats vinden.

cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst: (aangepast)

Oei , 73mm is inderdaad een tikkie TE shocked2.gif

Als't deze avond droog blijft , zal ik die twin duo LNB er eens op zetten ,

alvast bedankt voor de berekening !! thumbsup.gif

aangepast door cookie monster

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst: (aangepast)

Yep , die twin DUO LNB is cool thumbsup.gif

Heb nu ook goed signaal op 25,5°E (11585 V 27500) (weinig reserve) ;

niet mijn smaak , maar't gaat om't principe , ontvangen wat mogelijk is !!

Andere zijn er misschien goed mee !!

De 28,2/28,5°E zijn inderdaad nog iets sterker nu !!

m.a.w. , Een DIKKE aanrader thumbsup.gifthumbsup.gif

Ik wou die bijna te koop zetten op een [CENSUUR]website , weg met de censuur sneaky.gif ,

ik had die bijna te koop gezet op sat4all :)



Sprietje , mercikes voor de berekening !! :)

aangepast door cookie monster

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Sprietje Superster

Sprietje

Geplaatst:
Geplaatst:

Beste cookie monster



Fijn dat je een prima resultaat hebt.


Helaas zijn alle toepassingen van duo-lnb’s en monoblocken bij veel mensen niet bekend. Ze zijn in 3 maten te koop. Een duo-lnb voor 4,3 graden bedoeld voor de ontvangst van de Astra 19,2 en 23,5 oost voor 60cm-schotels en voor 80cm-schotels. Ook zijn er

nog de 6 graden monoblocken te koop bedoeld voor de ontvangst van de Hotbird en de Astra 19,2 voor 80cm-schotels.

De koppen staan respectievelijk 38, 53 en 65mm hart op hart uit elkaar.

Maar deze duo-lnb’s en monoblocken hebben eigenlijk geen enkele relatie met de Astra 19,2, 23,5 en de Hotbird.

Het zijn gewoon twee lnb’s die op een blok gemonteerd zijn waarin zich ook de diseqc-switches bevinden die de signalen van de twee koppen samenvoegen.

Het voordeel van zo’n blok is dat je geen speciale lnb-houder nodig hebt en diseqc-switches.


Als je een schotel van 100cm hebt, past een duo-lnb daar niet goed op voor de ontvangst van de Astra 19,2 en 23,5 want die zijn maar geschikt tot schotels van 80-85cm. Plaats je daar een 6 graden monoblock op bedoeld voor de ontvangst van de Hotbird 13 en Astra 19,2, dan gaat dit weer wel prima. Een en ander is natuurlijk wel afhankelijk van de lokatie waar de schotel staat.

Jij hebt de duo-lnb voor een 60cm-schotel nu gebruikt op een schotel van 110cm voor de ontvangst van de Badr 26 oost met de Eurobird 28,5 oost, een onderling verschil van 2,5 graden.
Maar dezelfde duo-lnb is ook te gebruiken op een 110cm-schotel voor de ontvangst van de Astra 23,5 en de Badr 26, ook een verschil van 2,5 graden.

cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst: (aangepast)





Beste cookie monster



Fijn dat je een prima resultaat hebt.



Maar dezelfde duo-lnb is ook te gebruiken op een 110cm-schotel voor de ontvangst van de Astra 23,5 en de Badr 26, ook een verschil van 2,5 graden.

Dus als ik goed redeneer:

een Triple LNB op een 110cm zou dus dienen voor 28,5°E - 26°E - 23,5°E ??

(mits wat verlies op 23,5°E ??)

aangepast door cookie monster

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

Dus als ik goed redeneer:

een Triple LNB op een 110cm zou dus KUNNEN dienen voor 28,5°E - 26°E - 23,5°E ??

(mits wat verlies op 23,5°E ??)

Kunnen

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Sprietje Superster

Sprietje

Geplaatst:
Geplaatst:

Beste cookie monster


Je kunt inderdaad de triple-lnb gebruiken om de 28,5°E - 26°E - 23,5°E ontvangen op een 110-115cm-schotel.


Bij de triple-lnb is de hart op hartafstand tussen de 19,2 en 23,5 graden is 38mm.

De hart op hartafstand tussen de 23,5 en 28,2 graden is 42mm.



Bij een Triax 110 moet de afstand tussen de 26,0E en 28,5E 37,5mm zijn. Bij de triple-lnb is die 42mm, een afwijking van 4,5mm. Dat is zeker goed te doen.

Voor de 28,2E is de afwijking iets groter (9mm) maar zal zeker nog voldoende signaal geven omdat het zo’n grote schotel betreft.

Bij een Triax 110 moet de afstand tussen de 23,5E en 26,0E 38mm en die is ook 38mm bij de triple-lnb.


Je moet de triple-lnb in Brussel 15 graden met de klok meedraaien als je in de schotel kijkt voor de ontvangst van de 23,5, 26,0 en 28,5.

cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

Ik kan effe niet goed volgen ivm die 9 mm ??

Triple LNB: Links 23,5°E , 26°E op de arm , rechts 28,2/28,5°E

Die berekening , hoe die je precies (simpel uitgelegd) ??

C o o kie M o nster

C U L'8'R WEIRDOGAToRS



I was born once , as an invasion of the bodysnatchers ,

but the doctor did get a brain-attack !! my name:



breedbandwurger 1967



casa CM: FTA DVB-S & FTA DVB-S2

Sprietje Superster

Sprietje

Geplaatst:
Geplaatst:

Beste cookie monster

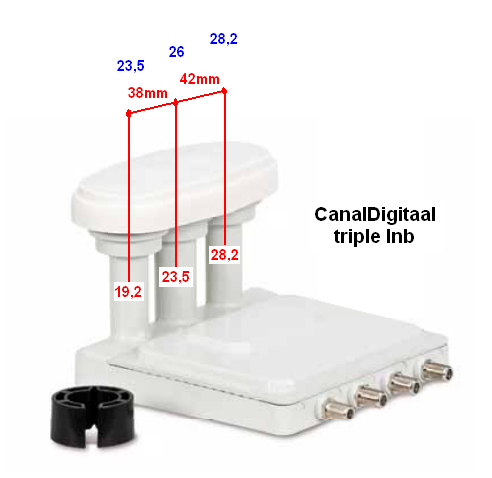

Als eerste heb ik een tekening gemaakt van de Triple-lnb met de maatvoeringen er in en welke kop
welke satelliet ontvangt.

Bovendien heb ik ook in blauw aangegeven welke satellieten jij er mee wilt ontvangen op een schotel van 110-115cm.

De berekende afstand voor die schotel in Brussel moet zijn:

Tussen de 23,5 en 26 oost = 38mm

Tussen de 26 en 28,2 oost = 33mm

Tussen de 26 en 28,5 oost = 37,5mm



Afwijking tussen berekende afstand en lnb-afstand:

Tussen de 23,5 en 26 oost = 0 mm

Tussen de 26 en 28,2 oost = 9 mm

Tussen de 26 en 28,5 oost = 4,5 mm


cookie monster Superster

cookie monster

Geplaatst:
  • Auteur
Geplaatst:

Ah , nu zie ik het Triax 110 & SAB 115 = een verschil

Maar:



Tussen de 26 en 28,2 oost = 9 mm

Tussen de 26 en 28,5 oost = 4,5 mm

28,5°E ligt verder dan de 28,2°E , dit snap ik ook niet goed ??
