SAB 115cm + (4,3°) duo LNB , kan 28,5°E & 26°E , of hoeveel graden verschil ??

[Sprietje]

Beste cookie monster



Er zit bijna geen verschil tussen een Triax 110 en de Triax 115 welke laatste exact gelijk is aan de SAB
115.

Bij een Triax 110 is de spiegel 100cm breed en 105cm hoog.

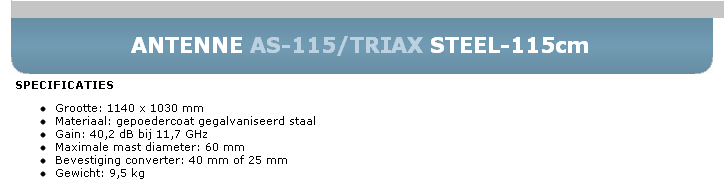

Bij een Triax 115 en een SAB 115 is de spiegel 103cm breed en 114cm hoog, zie bijlage.

Aangezien de breedte van de schotel bepalend is voor de brandpuntafstand, maakt het slechts enkele
millimeters verschil uit wat de afstand tussen de lnb’s niet anders maakt.

De Astra 2A staat op 28,2 graden oost.

De Eutelsat 28A staat op 28,5 graden oost.

Die satellieten staan dus 220km van elkaar en daarom moet de lnb ook op een iets andere positie afgesteld worden.

[Sprietje]

Bijlage vergeten.

[cookie monster]

Dat snap ik , maar daar de 28,5°E verder ligt van 26°E ,

zou het toch logisch zijn dat de LNB voor deze iets verder moet staan ??

Alhoewel in de beneluxpraktijk het signaal voor zowel 28,2/28,5°E beresterk zijn !!

[Sprietje]

Beste cookie monster



Ik begrijp dat rekenen niet je sterkste kant is.

Als de afstand tussen de twee lnb’s nu 42mm is en de afstand tussen de 26 en 28,2 oost maar 33mm moet zijn, dan staan ze toch 9mm te ver uit elkaar.

Voor de ontvangst van de 26 en 28,5 oost, moet de afstand 37,5mm zijn, dus staan ze maar 4,5mm te ver uit elkaar.

Ik schreef in bericht 9 al dat 9mm afwijking best veel is maar dat door de grote schotel en natuurlijk ook het sterke signaal van de Astra 1N en 2F in België, je geen problemen hoeft te verwachten.



Je kunt de triple-lnb natuurlijk ook op zijn kop zetten, dus met de aansluitingen omhoog, maar dan moet je wel een beschermkapje over de aansluitingen maken zodat er geen water in kan lopen. De afwijkingen in de maatvoering wijkt dan minder af.

5 april 2013 aangepast door Sprietje

[cookie monster]

mmmm , het omdraaien van de lnb is inderdaad interessanter ivm de afstanden ,

een mens kan uit dit topic veel leren , zoveel is zeker !!

Ik stel graag niet alledaagse gewone vragen

Wat is de formule om die LNB afstanden & satellieten te berekenen ??

[Sprietje]

De formule om de lnb-afstanden uit te rekenen is:

De brandpuntafstand van de offsetschotel maal de ontvangsthoek tussen de twee satellieten maal één graad radiaal.


Nu kun je het voortaan zelf uitrekenen.



Sprietje

[cookie monster]

Oei

Zal het eens uitsnuffelen !!

Alvast mercikes voor de uitleg

[blackeyes]

goh.... sprietje dat wist ik niet dat het zo uitgerekend werd!!!!

hahahahahahaha ik laat het wel aan jou over als ik weer wat moet weten voor de afstanden want dit gaat me een beetje te ver ,zover heb ik nooit van me leven kunnen doorleren

[Sprietje]

In die formule zit maar één constante in, dat is één graad radiaal. Dat is 0,01745.

De reste is variabel.

[cookie monster]

Wiskunde en ik = onkunde³

Muziek & ik = Love



In elk geval mercikes voor de gehele uitleg
