zelfbouw half wave meting naar full wave omzetten

[tritium]

hoi satters, ik kom er niet uit dus vraag ik het hier maar.

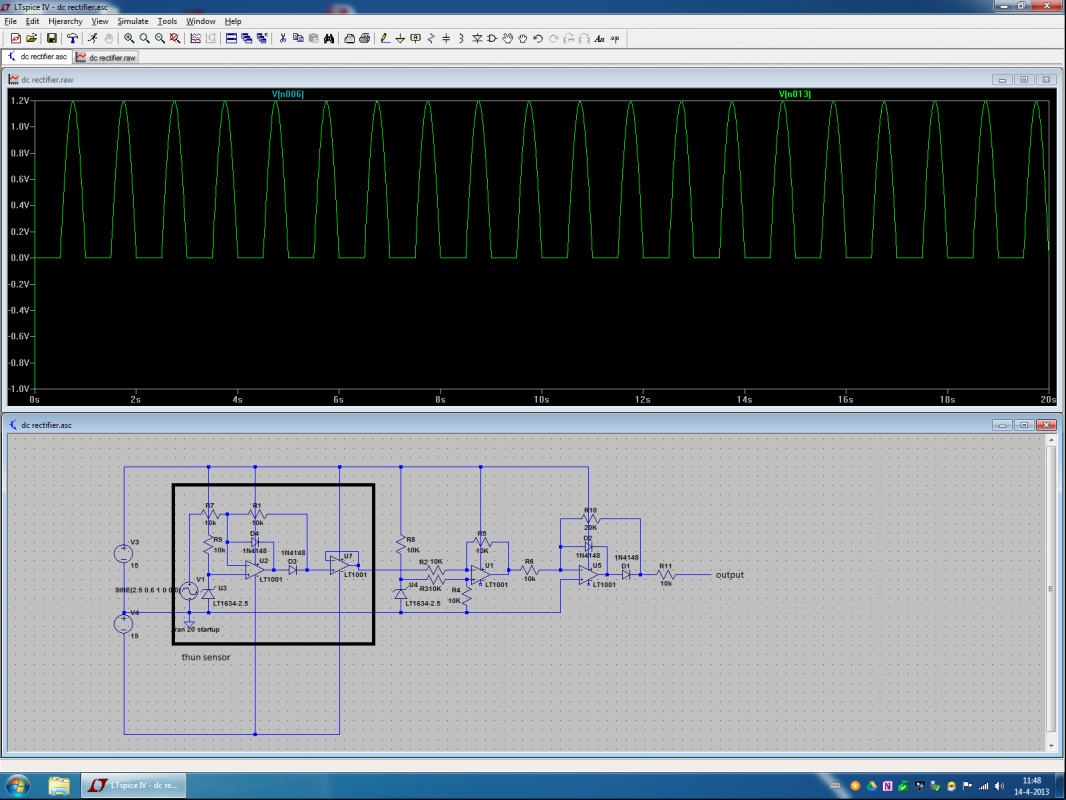

ik heb een halve sinus gelijkgericht met op-amps, uit een krachtmeting.



nu wil ik de laatste gemeten sinus "kopieeren" en weer tussen de gemeten "bulten" in plakken.



de frequentie is variabel van 0,2 tot 10 hz







[veda]

Daar bestaat inderdaad een schakeling voor met een dubbele opamp met een precisie R - 2R aanpassing. De tweede opamp, die nu gewwoon spanningsvolger (x1) kan hiervoor gebruikt worden. De naam van de schakeling is "precisie volle golf gelijkrichter" (full wave precision rectifier). Google maar eens ...

Mvg, Dany
