4 lnb's op een schotel, maar SNR is maar 77%

[johnbijn]

Hallo Heren, heb vandaag een schotel geplaatst met 4 asat lnb's 13e
19,2e 23.5 e 28,5 e. Heb nu dat lnb 19,2 en 23,5 tegen elkaar ziet. maar
19.2 heeft 77% snr en 97% Agc 23.5 e  ook op 78% snr en 97% agc . Maar
raar is dat 13e en 28 e ook tegen de lnb's aan zitten. Dus alle LNB's
zitten tegen elkaar? Heb een schotel van 80cm . heb de strip ook schuin
gezet. ( 13e en 28,5e hebben 76% en ook Agc van 97% )  IK DENK zelf dat
de koppen van de LNB's te groot zijn om beter af te stellen. ik zit op
51.20.50 N en op 5.33.112E.



HOE KAN ik de SNR nog beter krijgen?

[smetje limb.BE]

zet je lnb's astra2A en hotbird eens wat naar buiten

dus schuif ze ongeveer een 2a3 cm op

die moet je al zeker niet tegen astra1 en astra 3A lnb schuiven

ps:en welke ontvanger heb je ?

12 mei 2013 aangepast door smetje limb.BE

[Ventura]

Welke maat/merk schotel gebruikt u? En wat voor type/merk lnb gebruikt u?

12 mei 2013 aangepast door Ventura

[smetje limb.BE]

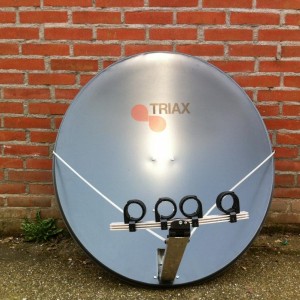

zet je lnb's ongeveer zo eens !



http://www.sat4all.com/forums/uploads/monthly_05_2013/classifieds-62112-0-33671700-1367952899_med.jpg

[blackeyes]

wel de rail bij de lnb voor de hotbird lager zetten dan de astra 3

[Sprietje]

Beste johnbijn

Ik kan de afstanden zoals ze moeten zijn precies voor je uitrekenen maar dan moet ik wel wat meer gegevens over de schotel weten. Als het een Triax-schotel betreft even aangeven of het een triax 78 is van 70cm breed en 78cm hoog op de spiegel gemeten. Is het een andere schotel, dan zou ik graag weten hoe ver de voorzijde van de middelste lnb van de schotel af staat op 40% van de hoogte van de schotel gemeten vanaf de onderzijde.

[johnbijn]

Hallo Allemaal , heb een ASAT schotel 80cm,   asat singel lnb 0.1db  ,multiblock trax/asat disqec sw (chess)     heb een Vu duo box.

De strip heb ik als je voor de schotel staat rechts naar beneden gedaan

Heb ook al de twee buitste lnb geheel naar buiten gedaan en langzaam naar binnen geschoven. Pas toen ik bijna tegen de lnb van 19,2 en 23,5 had ik beeld? 76%

13 mei 2013 aangepast door johnbijn

[blackeyes]

ik denk dat je een 78 cm schotel hebt en daar zijn die lnb's te groot voor

maar sprietje ken je hier exact antw op geven

[Sprietje]

De schotel die jij hebt is waarschijnlijk een SAB-fabrikaat dat weer een clone is van een Triax 78.

Daarvan moeten de lnb’s op de volgende maten staan, gemeten aan de voorzijde van de lnb van middelpunt tot middelpunt:

Tussen de Hotbird 13 en Astra 19,2 = 69,5mm

Tussen de Astra 19,2 en Astra 23,5 = 47mm

Tussen de Astra 23,5 en Astra 28,3 = 50,5mm

Het is mij niet duidelijk om welke lnb het gaat maar als ze een kopdiameter hebben van 60mm, dan kun je het wel vergeten. Dat gaat alleen bij een grotere schotel zoals zij die noemen een 100cm-schotel.

Als je smalle lnb’s gebruikt, gaat het wel lukken maar die zijn weer gevoelig voor regendruppels dus daar zou ik nooit aan beginnen.

[johnbijn]

hallo  lnb is AS811 met een kop dia van 55mm.



ik meet aan de kop zijde van de LNB 19.2/13   55mm

Dan lijkt me kop te groot van deze LNB

[johnbijn]

Hallo allemaal



ook ter info: heb de klem achter tegen LNB geplaatst, bij het witte vlak.

[Sprietje]

Beste johnbijn

Ja, ook een kop van 55mm is te groot voor je schotel. Vandaar dat je alle koppen strak tegen elkaar moet zetten en je nog geen ideale ontvangst hebt.

69,5+ 47+ 50,5= 167mm
Vier koppen van 55mm tegen elkaar is 165mm hart op hart. De afstanden tussen de Astra 19,2, 23,5 en 28,2 kloppen dus niet.

Waarom zet je de lnb niet halverwege zijn axiale instelling? Dat is in het algemeen de beste afstelling.

13 mei 2013 aangepast door Sprietje

[Ventura]

heb een ASAT schotel 80cm,   asat singel lnb 0.1db  ,multiblock trax/asat disqec sw (chess).



Beetje budget kwaliteit.

[blackeyes]

tja ventura  het is niet aan iedereen voor veel geld uit te geven

maar het ken toch goed werken

dus vind het van jou geen goeie reactie

[Sprietje]

Tsja, jammer dat er vaak eerst wat gekocht wordt en dat er naderhand pas over nagedacht wordt of het wel kan.

Als je niet thuis bent in de schotels, dan kun je beter eerst een forum raadplegen als je het zelf wilt kopen en installeren.
