4 lnb's op een schotel, maar SNR is maar 77%

[blackeyes]

da's waar maar dan probeer je toch nog  op een of andere manier te helpen om er het best nog uit te halen voor zulke mensen



ik heb toevallig vandaag bij iemand nog een asat 88 schotel geplaatst met 4 maximum lnb's en het werkt echt perfect



alleen hadden ze ook een chess switch erbij waar ik niet kapot van was en heb  ze een triax 4/1 van mij gegeven

die werkte prima erop en nu zijn ze dik tevreden over  hun schotel en beeld

13 mei 2013 aangepast door blackeyes

[johnbijn]

hallo Sprietje

Heb in de winkel om advies gevraagd hier over en die zijde dat deze LNB goed waren. Daarnaast waren ze al gesloten zaterdag toen ik de schotel had hangen en gisteren  ( maandag ) waren ze gesloten. Maar vandaag ( dinsdag )  hang ik aan de telefoon eerst en dan andere LNB van 40cm

[blackeyes]

zou ik niet doen de lnb's is niks mis mee

ik zou  wel wat grotere schotel nemen dan ben je meer geholpen als andere lnb's



een 88  is er wel perfect voor

13 mei 2013 aangepast door blackeyes

[Sprietje]

Beste johnbijn

Het is triest hoe weinig verstand satellietshops hebben van schotels en lnb’s. Ze zouden eens een cursus bij mij moeten volgen over multiontvangst. Maar ik heb 35 jaar trainingen gegeven en laat ze nu maar lekker aanklooien. Het gaat die lui alleen maar om de handel. Geld verdienen. Kennis van zaken hebben ze absoluut niet.

[Ventura]

tja ventura  het is niet aan iedereen voor veel geld uit te geven

maar het ken toch goed werken

dus vind het van jou geen goeie reactie



Wat iemand al eerdere zei op het forum: Wilt u goed of goedkoop hebben. Rommel in, rommel uit beter verwoord. Alles heeft zijn prijs kwaliteit verhouding. Men moet ook geen wonderen verwachten van een lnb die 5 euro kost. Het heeft niks te maken of men veel geld uitgeeft bij een aankoop. Het is een "bewuste" aankoop en de concequentie zal men voor lief moeten nemen.

[johnbijn]

Hallo Sprietje,

Heb een vraag . De afstand van de LNB 19,2  haaks op de schotel, wat moet die zijn?

Dus ik meet van de LNB naar de schotel van ( 78cm )



Ik ga van de week een schotel van 1mtr halen en deze om ruilen. Wat moet dat de afstand zijn van LNB naar de Schotel bij LNB 19,2?

[Sprietje]

Een Asat 100-schotel is een SAB 97-schotel en dat is weer een klone van een Triax 88.

Als je daar de lnb’s op gaat plaatsen, moeten de afstanden zijn:

Tussen de Hotbird en de Astra 19,2 = 84,5mm

Tussen de Astra 19,2 en Astra 23,5 = 57mm

Tussen de Astra 23,5 en Astra 28,2 = 61,5mm

Gemeten van midden voorzijde tot midden voorzijde van de lnb. Dat gaat dus prima een een kopdiameter van 55mm.

De rail moet 10,26 graden schuin staan dus de kop van de Hotbird 36mm lager dan die van de Astra 28,2.


Wat betreft de afstand van de lnb tot aan de schotel:

Als je de lnb’s ongeveer halverwege de axiale instelmogelijkheid zet, staan ze meestal goed. Je kunt de optimale afstand nog controleren door de lnb’s axiaal te verplaatsen totdat je maximale signaalkwaliteit hebt.

[johnbijn]

Hallo Sprietje



19,2 is nu 89% SNR en 99% AGC SD Ned 2

Hotbrid is nu 85% SNR en 95 % AGS



23,5 is nu 78% SNR en 97% AGC op RTL4



maar 28,2 is vrij laag ten opzichten de rest 70% SNR en 93 % AGC op FOX NEWS



Krijg hem ook niet hoger, heb de LNB al naar voren en naar achter geschoven.

Waar kan dit aanliggen ?

[Sprietje]

Ik denk dat je de skew van de lnb’s nog niet goed hebt staan. Deze moeten als volgt zijn:

Hotbird 13 =6 graden
Astra 19,2 = 3 graden
Astra 23,5 = 7 graden
Astra 28,2 = 10 graden
Dit met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt t.o.v. verticaal waterpas.
Controleer de skew ook even op maximale signaalkwaliteit.

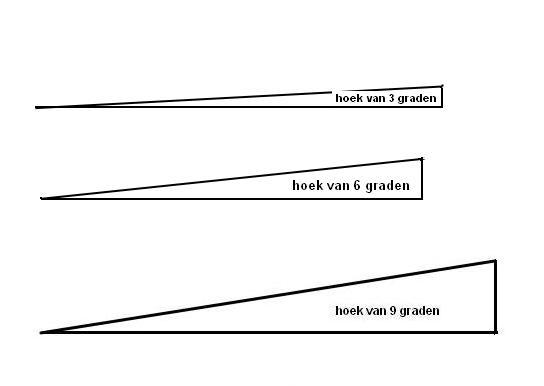

Je kunt de hoeken gebruiken in de bijlage. Even uitprinten en uitknippen en op de achterzijde van de lnb
plakken.

Mogelijk heb je ook de schuinte van de rail niet helemaal goed staan.

[johnbijn]

Hallo Sprietje,



Heb vandaag in de regen de schotel afgesteld, Nu heeft 28,2 = 83%,   13 = 85%   23,5 = 80%  en 19.2 = 79% SNR en de AGC ligt tussen 97% en 99%

Heb de LNB's op Skew versteld.

De Multiblock is nog wel van de schotel van 80cm. Moet er bij de schotel van 100cm een andere Multiblock geplaatst worden?



Wil morgen de schotel iets links of iets naar rechts draaien, om te kijken of % omhoog of om laag gaan.

[blackeyes]

nee hoor die multiblock is prima voor de schotel



alleen het signaal ken wel wat hoger

effe goed finetunen en je komt er wel uit

maar prima dat je al zover bent dat je beeld hebt

de rest komt ook wel goed

effe met geduld en volhouen kom je een heel eind

16 mei 2013 aangepast door blackeyes

[johnbijn]

Hallo Blackeyes,



Ik denk dat ik de Multiblock strip om moet draaien. Het gatje zit nu boven. En als ik hem omdraai onder. Dan denk ik dat ik meer Graad zij kan.

[blackeyes]

klopt het moet ook onder zitten dan ken je de strip  meer schuin zetten

[johnbijn]

hallo heren



Heb nu alles uitgericht en hier is de uitslag. vindt het zelf niet goed maar kijk zelf maar.



SNR op 19.2 is 93%

SNR op 23.5 is 82% en kan niet hoger ook niet als ik de lnb draai. Dat heb ik trouwers wil gedaan wat Sprietje had geschreven.

SNR op 28.2  is ook 83%

SNR op 13 is 83%



De AGC is bij ale tussen 97 en 99 %



dus ik weet het zo niet meer hoe ik dit hoger kan krijgen.? iemand een idee

[johnbijn]

hier een foto   laat even wat weten aub
