Help! (T90) volgens mij doe ik al jaren iets fout

[Raphie]

volgens Satlex zijn mijn instellingen het volgende, ik zit nagenoeg recht op het zuiden met 5e op R 1.7 en 30gr elevatie



volgens de Satlex calculator op basis van mijn google maps coördinaten (tot op de meter nauwkeurig in de achtertuin )

WaveFrontier tilt angle (Skew): 90.69°
Make skew adjustment by tilting the antenna 0.69° to East which is exactly 90.69° on the scale!!!
(seen from behind the antenna)

WaveFrontier elevation angle: 30.03° (central satellite)

WaveFrontier azimuth range: 43.2° (28.2° E -> 15.0° W)



nu, East is links van het zuiden, maar hij staat iets rechtsom afgesteld (met de klok mee dus, als je achter de T90 staat en dus naar het zuiden kijkt, maar dat is dus het westen) zo stond ie dus jaren, met beeld trouwens, maar volgens mij moet ik dus eigenlijk .69gr tegen de klok indraaien? de schotel staat op mijn locatie dus nagenoeg waterpas en het verschil tussen goed en fout is "maar" 1,38gr maar toch.



Dus, kijkend vanachter de schotel: linksom, tegen de klok in (zoals m'n gevoel zegt?) of toch rechtsom?

mijn T90 versie heeft geen gradenboog op de SKEW plaat op de achterkant ,alleen een 90gr. buts



16 juni 2013 aangepast door Raphie

[Sprietje]

Zou je het complete satlexadres eens op willen geven zoals ik dat ook in bericht 4 van dit draadje heb gedaan:

http://www.sat4all.com/forums/topic/333433-triax-rail-omdraaien/

[Raphie]

nee want dan geef ik ook m'n coördinaten weg alle relevante data is toch hier geplakt?

kan nog wel de schotel data erbij plakken



WaveFrontier tilt angle (Skew): 90.69°
Make skew adjustment by tilting the antenna 0.69° to East which is exactly 90.69° on the scale!!!
(seen from behind the antenna)

WaveFrontier elevation angle: 30.03° (central satellite)

WaveFrontier azimuth range: 43.2° (28.2° E -> 15.0° W)


LNB Satellite* Azimuth angle Elevation angle LNB guide bar
1 Easternmost satellite:
Astra 1N/2A/B (28.2° E) 152.21° 26.45° L -22.8
2 Astra 2D (28.0° E) 152.44° 26.51° L -22.6
3 Badr 4/5/6 (26.0° E) 154.78° 27.09° L -20.5
4 Eutelsat 25A (25.5° E) 155.36° 27.23° L -20.0
5 Astra 3B (23.5° E) 157.74° 27.75° L -17.9
6 Eutelsat 21A (21.6° E) 160.02° 28.20° L -15.9
7 Arabsat 5C (20.0° E) 161.96° 28.54° L -14.3
8 Astra 1KR/L/M/2C (19.2° E) 162.93° 28.70° L -13.4
9 Eutelsat 16A (16.0° E) 166.86° 29.25° L -10.0
10 Eutelsat Hot Bird 13A/B/C (13.0° E) 170.59° 29.63° L -6.8
11 Eutelsat 10A (10.0° E) 174.35° 29.89° L -3.6
12 Eurobird 9A / Ka-Sat (9.0° E) 175.60° 29.95° L -2.6
13 Eutelsat 7A (7.0° E) 178.12° 30.02° L -0.4
  Imaginary central satellite:
6.6° E 178.63° 30.03° 0.0
14 SES 5 (5.0° E) 180.64° 30.04° R 1.7
15 Astra 4A (4.8° E) 180.89° 30.03° R 1.9
16 Eutelsat 3A (3.3° E) 182.78° 30.00° R 3.5
17 Eutelsat 3C (3.1° E) 183.04° 30.00° R 3.7
18 Rascom QAF 1R (2.8° E) 183.41° 29.98° R 4.0
19 Thor 5/6 (0.8° W) 187.93° 29.75° R 7.9
20 Intelsat 10-02 (1.0° W) 188.18° 29.73° R 8.1
21 Amos 2/3 (4.0° W) 191.92° 29.39° R 11.3
22 Eutelsat 5 West A (5.0° W) 193.16° 29.24° R 12.4
23 Nilesat 101/102/201 (7.0° W) 195.62° 28.92° R 14.5
24 Eutelsat 7 West A (7.3° W) 195.99° 28.86° R 14.8
25 Eutelsat 8 West A (8.0° W) 196.85° 28.73° R 15.5
26 Express AM44 (11.0° W) 200.49° 28.10° R 18.7
27 Eutelsat 12 West A (12.5° W) 202.28° 27.74° R 20.3
28 Westernmost satellite:
Telstar 12 (15.0° W) 205.25° 27.09° R 22.9
* Two satellites which are less than 1.5° apart on the orbital position, can be received by using only one LNB

[Raphie]

iets tegen de klok ingezet

4.8e/5.0e afgesteld

28.2e afgesteld

15W afgesteld



alles gaat goed tot 8w en 12.5w hier krijg ik alleen maar een paar transponders

28.2e staat nu wel 22gr naar binnen gedraait op de klem (geeft ook het beste signaal

15w staat ook 15gr naar binnen en ook daar op die manier het sterkste signaal

5e doet het ook perfect.



Wat gaat nu fout? of kan 8W en 12.5W niet op een T90?

16 juni 2013 aangepast door Raphie

[Raphie]

ik zie het al, met de waterpas is m'n terrasafschot scheef, ook helt de T90 poot iets naar achteren en moet ik dus dieper na voren

nu skew met waterpas iets links laten overhellen azimuth via 5e en nu 28e 15sn met 95 strength de rest tot 5W ook dik boven de 80 en rond de 13-16 s/n



ik moet een andere poot regelen voor m'n T90 die ik waterpas kan stellen want de orginele poot op een 60*60 tegel geschroeft werkt dus niet (stelpootjes onder de tegel is misschien ook een optie dan kan ik de orginele poot blijven gebruiken.) anyway probleem opgelost, compenseren voor niet waterpas was de oorzaak

[blackeyes]

ik vind die tegelvoeten of een mount veel te zwak voor een t90

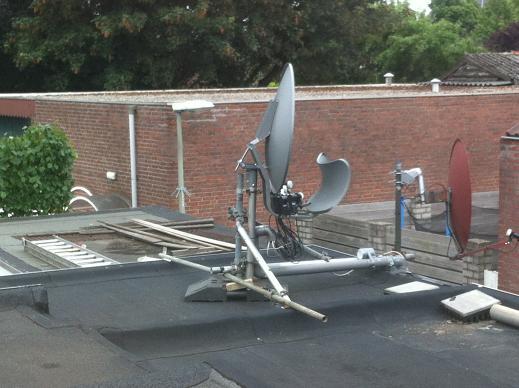

ik heb het anders opgelost met een paar steigerpijpen

en hoef geen ladder meer te pakken , ken er zo overal rondom perfect bij

de pijp van 60 mm dik extra iets naar voren laten hellen   dan hoeft de t90 niet zover naar voren gehelt (gedraait te worden)

en die staat nu echt muurvast zie foto

16 juni 2013 aangepast door blackeyes

[ceesv]

Anders schotel maximaal uitrichten op de centrale LNB, L -0,4 en daarna de schotel skew op de 2 buitenste lnb's.

Deze instelling herhalen, en daarna de LNB's fine-tunen.

[Ventura]

Dit had u kunt meten met de Xsarius HD satelliet meter in spectrum analyse mode .

[Raphie]

_{vertel, want dan ben ik wel nieuwsgierig hoe ik dat kan aflezen}

16 juni 2013 aangepast door Raphie

[Raphie]

Anders schotel maximaal uitrichten op de centrale LNB, L -0,4 en daarna de schotel skew op de 2 buitenste lnb's.

Deze instelling herhalen, en daarna de LNB's fine-tunen.

Zo heb ik het nu i.d.d. gedaan, dan staat de schotel nagenoeg evenwijdig aan de mount (de voet helt iets naar links)

Bij mij staat de T90 op m'n terras, heb dus een cosmetisch nette oplossing nodig

misschien maar weer een tegelvoet ingraven, dan komt alleen een pijp het terras uit. moet wel het terras weer open of een voet maken van beton tegels of beton bielzen, draad erin tappen en deze met moeren waterpas stellen. tot 5W is het signaal super, maar ik wil natuurlijk meer en ook dat het hele circus draait met de "toe inn" van de LNB's op de houders met dezelfde waarde als hun positie op de rail .

16 juni 2013 aangepast door Raphie

[Ventura]

_{vertel, want dan ben ik wel nieuwsgierig hoe ik dat kan aflezen}

Hebt u al eens bekeken hoe een spectrum karakterstiek er uit zit bij een satelliet transponder?

[Raphie]

jazeker hoe meer uitslag over het spectrum des te beter toch? daarnaast kan je ook via de find knop 8 transponders naast elkaar zien, ook handig want soms is het gemiddelde over alle transponders beter dan één die piekt, waardoor diverse andere dippen.



maar hoe kan ik dan zoals je aangaf de SKEW lezen, dat verband zie ik nog even niet, anders dan dat SKEW op zowel schotel als LNB, azimuth en elevatie allemaal het signaal beinvloeden.

[ceesv]

De voet/mast van een T-90 hoeft niet waterpas te staan, je kan alle fouten compenseren met de instellingen van de schotel reflector.

[ceesv]

Raphie, ten aanzien van je vraag over uitleg en interpretatie van een spectrum analyser.



Met de nodige theoretische achtergrond en ervaring opgedaan in de praktijk is een spectrum analyser een waardevol hulpmiddel.

Alleen daarom is de uitleg niet in een of een paar regels te doen.

Ook "signaal zo hoog mogelijk" is te kort door de bocht

.

Wanneer je naar het spectrum kijkt, zie je niet alleen informatie over de uitrichting, maar ook over het focus punt door de achtergrond ruis en verder de cross polarisatie door de signalen van de andere polarisatie, waardoor je de skew van de LNB kunt controleren.



Een en ander vergt de nodige basis kennis, om uit te kunnen leggen waar je op moet letten en welke instellingen wat beïnvloeden.



Probeer eens contact te leggen met een ervaren gebruiker uit jouw regio die je in een uur de "geheimen" van de Spectrum analyser uitlegt.



Ikzelf heb zo ook anderen al verder geholpen.

[Raphie]

ThnX Sat die-hards die kennis bezitten op dit niveau en in de buurt van Lelystad wonen en het leuk vinden om kennis te delen kunnen zich melden per PM

kan vanuit hobby, of mag wat tegenoverstaan, laat maar horen.
