Over het muurtje kijken

[SjongeJonge]

Vraag komt er feitelijk op neer hoe ver een schotel minimaal van een muurtje van 2m kan staan om  'eroverheen te kunnen kijken' / vrijje ontvangst te hebben.

Waarschijnlijk de hoogte vd LNB tov afstand tot het muurtje?

Hoe bereken ik dat?



Dit zijn een paar gradenhoeken die ik voor Astra op mijn lok heb gevonden. Het zegt mij nog niks. Welke moet ik gebruiken voor de berekening?

LNB-Tilt (Skew):
-16.51°

LNB-Tilt (Skew):
-9.51° (Astra 1N/2A/B => uitzonderingsgeval!)

Offset hoek:
20.36°

Declinatiehoek:
-7.36°

Polarmount uurhoek:
155.50°

Motor-gradeninstelling:

24.5° Oost



[ceesv]

Kijk eens op dishpointer.com



Daar kan je de lokatie ingeven en alle relevante gegevens zien.

Voor Amsterdam is de elevatie voor Astra 1 28,6 graden.

Vanaf je schotel moet je met een hoek van 28,6 graden omhoog kijken, en vrij zicht hebben.

[theparasol]

Als vuistregel voor de hier gangbare satellieten kun je uitgaan dat de schotel op minimaal 2x de hoogte van de lastpak geplaatst moet worden!

[ceesv]

De driehoek met hoeken van 30 en 60 graden, in de verhouding 1 staat tot 2 staat tot 3.

[SjongeJonge]

Als vuistregel voor de hier gangbare satellieten kun je uitgaan dat de schotel op minimaal 2x de hoogte van de lastpak geplaatst moet worden!

Aha dat klinkt makkelijk.   Maarre is dat gerekend vanaf de LNB?

Ik heb niet veel speling, dan dondert ie van het dak af!



@ Ceesv

Ik heb op dishpointer gekeken (zie cijfers) maar weet niet WELKE hoek ik moet nemen, hoe heet die hoek?

Vanaf bovenkant  of onderkant schotel?

[ceesv]

Voor Amsterdam als voorbeeld zijn de volgende waarden berekend.



Your Location Satellite Data Dish Setup Data

Latitude: 52.3702°

Longitude: 4.8952°

Name: 19.2E ASTRA 1H | ASTRA 1KR | ASTRA 1L | ASTRA 1M | ASTRA 2C

Distance: 38735km



Elevation: De hoek waarmee het signaal de schotel raakt.
28.6°

Azimuth (true): De richting waar je de schotel naar toe moet richten. (Voor Astra 19 Graden Oost.)
162.1°

Azimuth (magn.): Dezelfde richting, maar dan afgelezen op een magnetisch kompas.
161.7°

LNB Skew [?]:  De verdraaiing van de LNB in de houder.
-3.3°





En voor alle duidelijkheid, de onderkant van de schotel dient op een afstand van ongeveer 2 keer de hoogte van het obstakel te staan. Obstakel hoogte is het verschil tussen de onderkant van de schotel en de bovenkant van het muurtje.

[Sprietje]

Beste SjongeJonge



Ik kom niet uitgewerkt met al je vragen maar hier weer een antwoord:

De meeste signalen van de vier bekende satellieten komen onder een invalshoek van ongeveer 30 graden binnen.

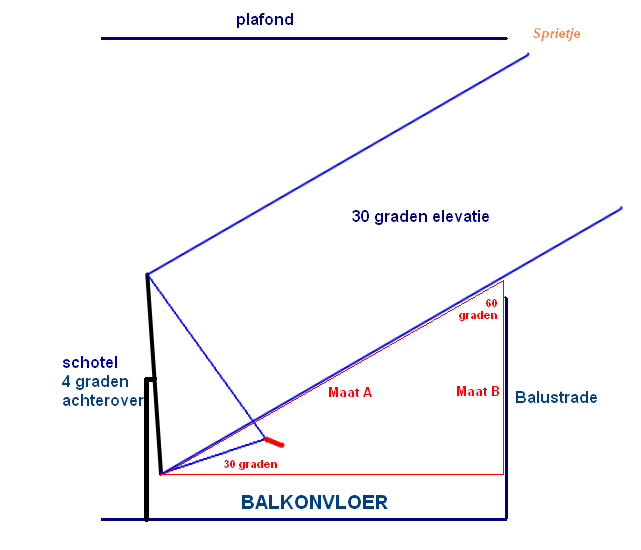

Als de schotel achter een muurtje staat zoals bijv. ook op een balcon, dan moet de afstand gemeten vanaf de onderzijde van je schotel tot aan de bovenzijde van het muurtje (maat A) 2x zo groot zijn als de hoogte van het muurtje t.o.v. de onderzijde van de schotel (maat   ......Pfffff

28 juni 2013 aangepast door Sprietje

[SjongeJonge]

Cees bedankt,  jij hebt een engelse versie gebruikt. Elevation: 29.2° en 27° in mijn geval.



Vanaf mijn platdak ga ik loodrecht omhoog en kijk langs 27° tot ik over de nok kan zien.

Is dit het punt waar de LNB  dient te komen?

[SjongeJonge]

Oh heb ik net de duidelijke uitleg van Sprietje gekruist!



Bedankt Sprietje! :)

[Sprietje]

Beste SjongeJonge



Volgens mij heb jij inmiddels een nieuw record vragenstellen binnen 24 of 48 uur bereikt.

Ceesv, kun jij dat met die mooie software van dit forum gemakkelijk nakijken?

[SjongeJonge]

Tja ik ben er nu mee bezig en wil het dan ook weten. Ik ga nu het dak op om eea op te meten.

[theparasol]

Als er nu geen reacties meer komen kunnen we raden wat er gebeurt is

[Sprietje]

Bedoel je dit?

[Alfret]

er bestaat ook een app voor op de android telefoon. dishpointer pro. dan zie je waar de satellieten hangen.
