Hoe een mast door een pannendak te maken?

[Alex1970]

Zijn er ook omschrijvingen hoe een mast door een pannendak te maken?
1. Voor een 120cm schotel met polarmount en actuator.
2. Voor een zo lang mogelijke (max. 5m) antennemast (voor richtantennes voor DVB-T en DAB ed.) zonder dat-ie getuid hoeft te worden.
En nee, ik heb geen schoorsteen (die overigens eigenlijk totaal ongeschikt is voor zulke zware belastingen), geen buitenmuur richting zuiden en geen plat dak.
En waar de benodigde materialen te kopen? De reguliere satelliethandel doet niet aan dat soort constructies heb ik de indruk.

[Sprietje]

Beste Alex1970

Een mast door het dak wordt typisch in Duitsland gedaan en je zult je spullen dan ook daar moeten kopen.

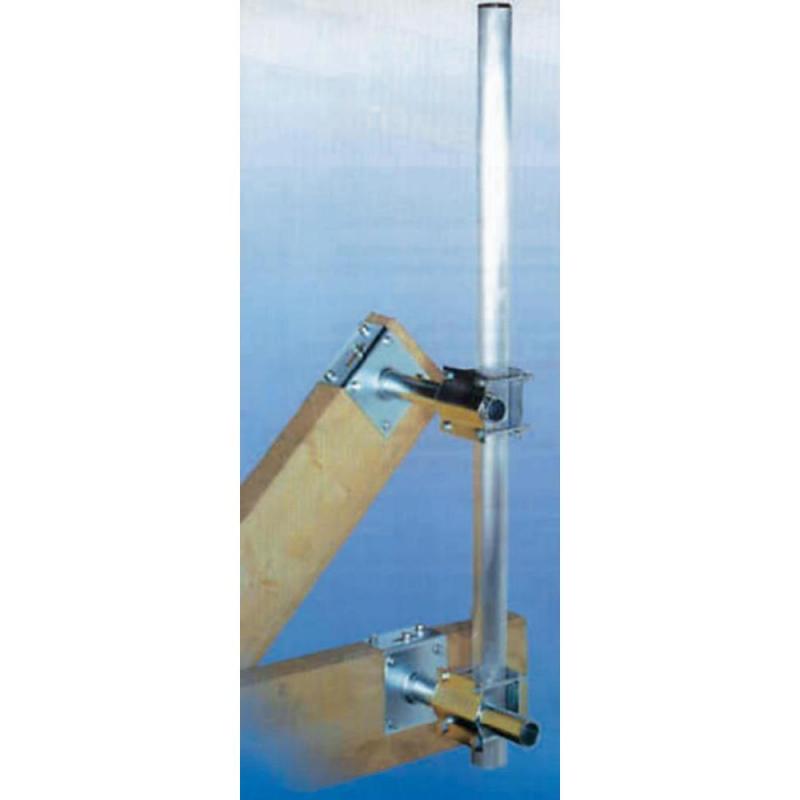

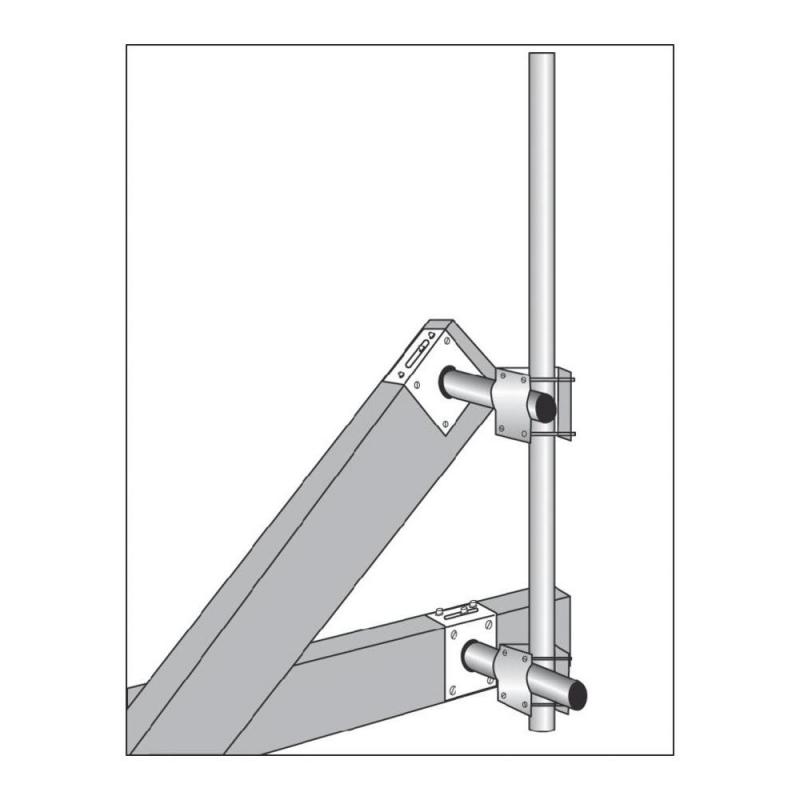

In Duitsland zijn huizen vaak voorzien van houten dakconstructies en dat worden dit soort materialen aangeboden, zie afb.1 en 2

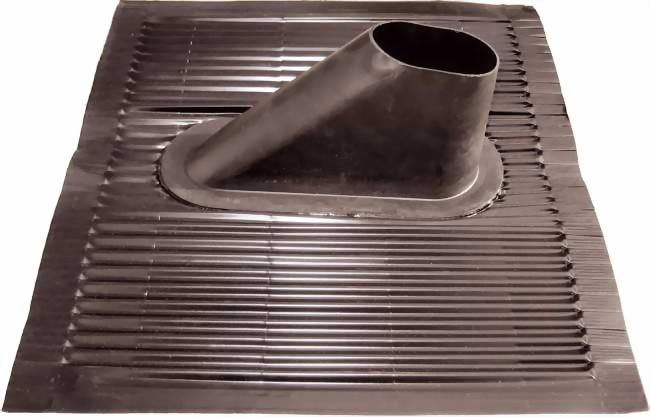

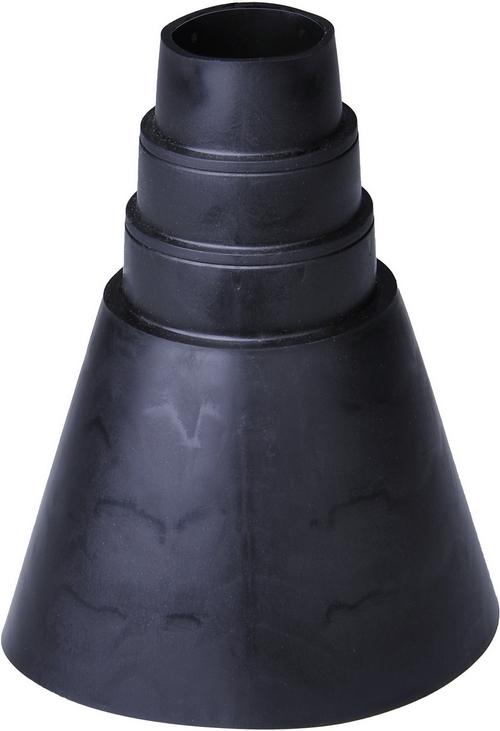

In Nederland heb je wel de gordingen van het dak maar meestal geen spantconstructies. Je zult dan ook muurbeugels moeten gebruiken die normaal gebruikt worden voor een mast tegen de buitenmuur en een dakdoorvoer nemen, zie afbeelding 3 en 4.

Die muurbeugels moeten dan op een binnenmuur onder de kap gemonteerd worden.

Hierbij moet de de uitval van de muurbeugel zodanig gekozen worden dat je midden op een pan uit komt.

Als pijp zou ik een 60mm buis nemen als je hem zo lang wilt hebben om vering tegen te gaan en de
muurbeugels zeker 150cm uit elkaar zetten. Kijk wel even of een 60mm buis door de aluminium dakdoorvoer gaat anders een dikwandige buis nemen die ietsje dunner is.

Koop dan gewoon een lengte van 6 meter bij de ijzergroothandel, dan ben je het voordeligste uit.

16 juli 2013 aangepast door Sprietje

[Alex1970]

Bedankt voor de antwoorden, ik had al een idee dat ik het met twee muurbeugels aan de spouwmuur zou moeten doen.

Wordt wel even goed uitmeten om precies in het midden van een dakpan uit te komen.

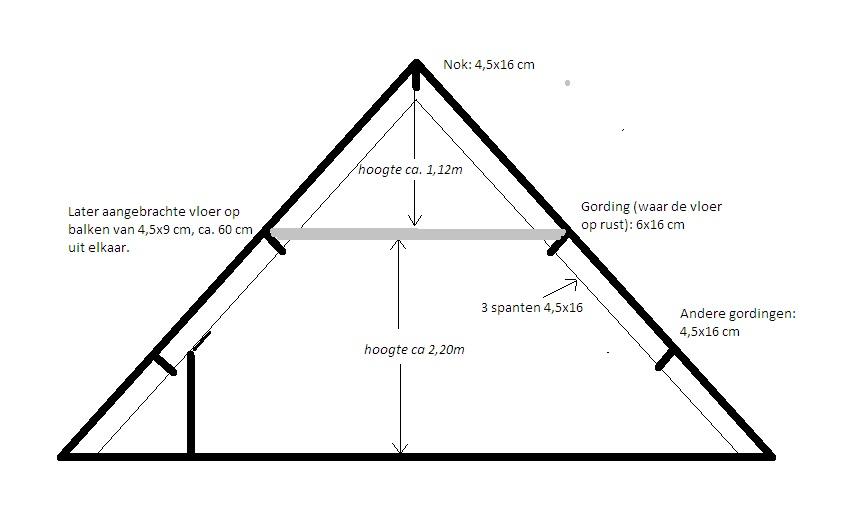

Op de tekening zie je hoe mijn dakconstructie in elkaar zit.

Op de gordingen zijn wel balken gelegd voor een vliering, sterk genoeg om erop te komen maar ik weet niet of ik het daar aan kan bevestigen. Dan heb je ook nog flinke houtdraadbouten nodig denk ik.



Maar voor muurbeugels zijn uiteraard ook stevige bouten nodig, wat zou ik het beste kunnen gebruiken? Keilbouten, pluggen of een tapeinde in het boorgat en vullen met twee componenten "cement", zoals hier beschreven wordt?



Van welke materialen zou de buis moeten/mogen zijn? Ik heb nog wel een steigerpijp maar dat lijkt me ook erg zwaar.

De polarmount van de 120cm schotel staat nu op een buis van ca. 7 à 8 cm doorsnee van een tegelvoet, dus die 6 cm moet ik wel minstens hebben ja.

Nu nog zien waar ik de juiste rubber dakpan kan kopen die past tussen mijn pannen voor een redelijke prijs.

Een mast door het dak wordt typisch in Duitsland gedaan en je zult je spullen dan ook daar moeten kopen.

Weet je misschien een niet te dure zaak in Duitsland die het ook kan versturen?

Googelen in het buitenland werkt niet altijd zo best, Google is zo "slim" om je dan juist Nederlandse resultaten te geven...

Koop dan gewoon een lengte van 6 meter bij de ijzergroothandel, dan ben je het voordeligste uit.

Ja precies en dan met een man of drie lopend naar huis dragen...ha ha

Even bedenken hoe ik dat thuis ga krijgen...

[Sprietje]

Beste Alex1970

Jij weet natuurlijk ook wel dat ik geen namen ga noemen maar je moet natuurlijk wel in Duitse termen zoeken en niet in Nederlandse. Als jij zoekt naar “sat-montage-zubehoer/dach-montage”, dan kom je genoeg tegen.

En dan schrijf je:
“Ja precies en dan met een man of drie lopend naar huis dragen...ha ha

Even bedenken hoe ik dat thuis ga krijgen...”

Wat dacht je van twee man op de fiets. Een voor en een achter en de buis op je schouder? En je mag eventueel een dikke handdoek op je schouder leggen.


Niet te flauw zeg, kijk hoe ze in Afrika doen hun satellietspullen vervoeren:

[Sprietje]

je kunt het ook op de brommer vervoeren, zie bijlage.

[Eduard07]

je kunt het ook op de brommer vervoeren, zie bijlage.

Met een beetje geluk politie met zwaailicht vlak achter je.

[Sprietje]

Alex1970 schrijft:



“Wordt wel even goed uitmeten om precies in het midden van een dakpan uit te komen.”

Eerst zo goed mogelijk uitmeten welke pan het is, dan hem weghalen en een klein gaatje boren door het dak van buitenaf naar binnen precies in het midden van de pan. Dan kun je precies zien welke muurbeugels je nodig hebt.

[trust]

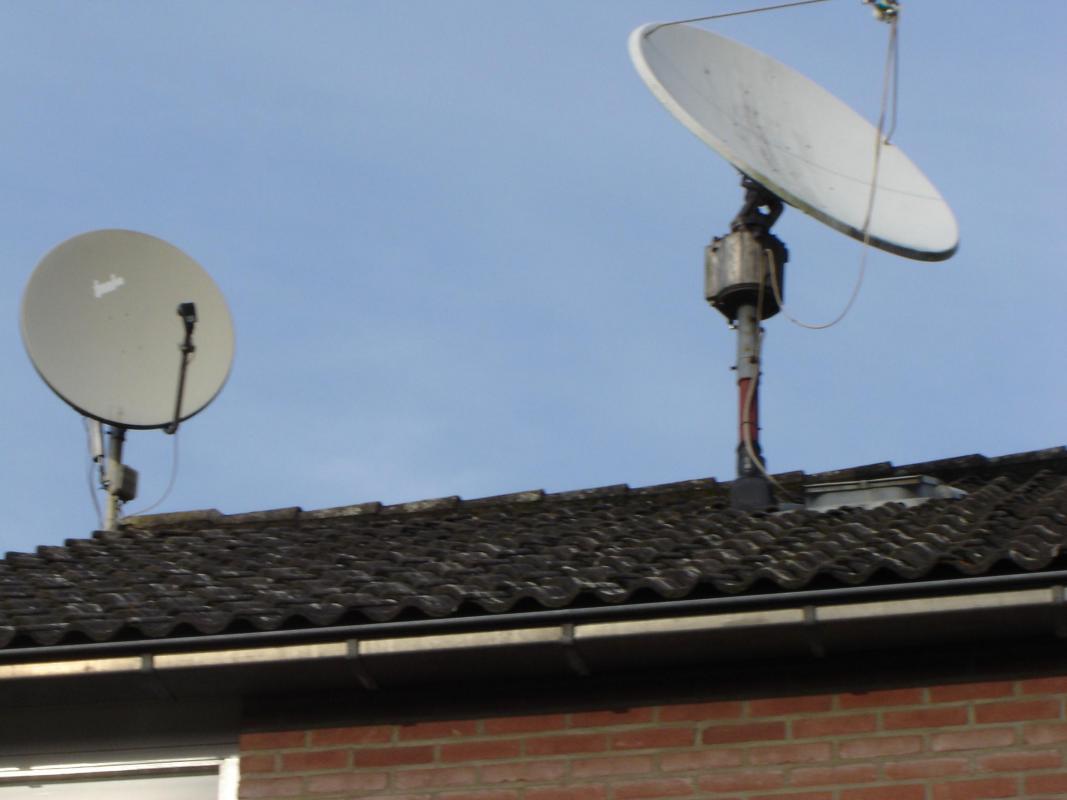

Voor mijn 150 cm PF op Egis rotor heb ik een 3" stalen pijp in een voetstuk met flens , langs een spant door het dakbeschot gevoerd . (1996)

Mijn zolder heeft een houten vloer en het spant is gemaakt van 3 op elkaar gespijkerde planken .

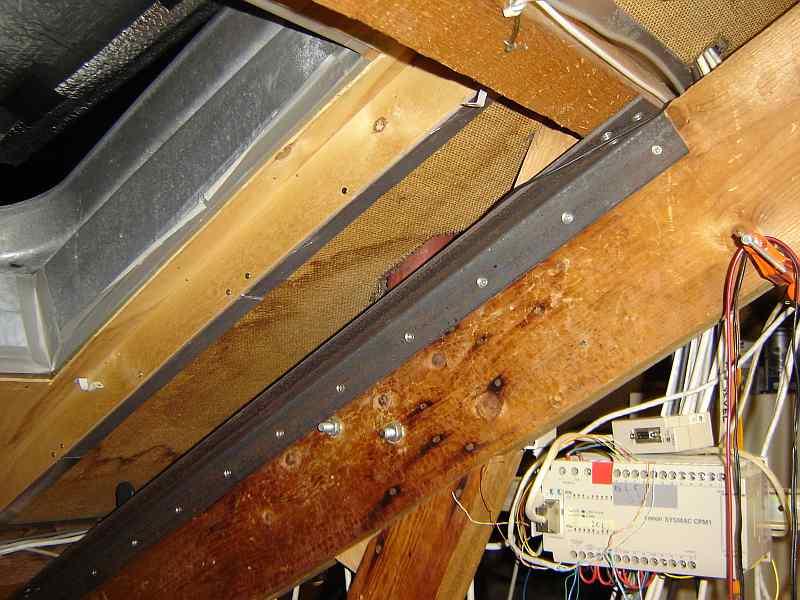

Op de plaats waar de pijp aan het spant geklemd word (door een gebogen M10 draadstang) heb ik het spant verstevigd d.m.v. een 50 x 50 x 5 mm stalen hoeklijn welke doorloopt tot op beide gordingen .

De pijp aan die zijde van het spant geplaatst waarbij hij in het midden van een pan uitkomt .

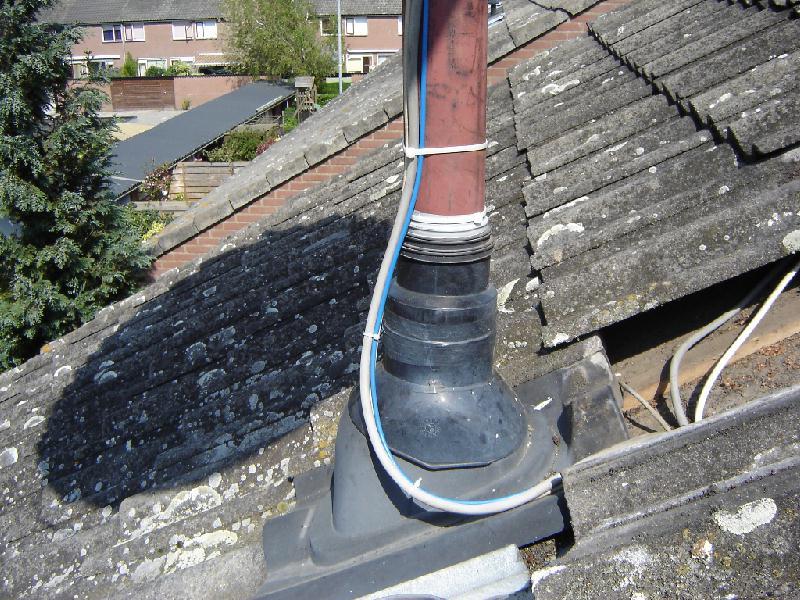

Dakdoorvoer is van een riool ontluchting .

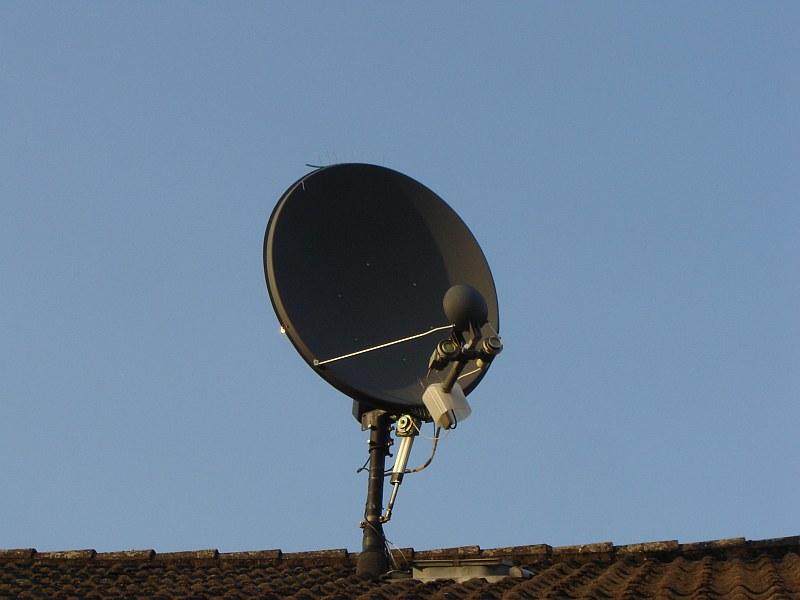

Nu staat er mijn 120 cm Fibo op .

Door een vast gemonteerd keukentrapje kan ik door het 6 pans dakraam lnb's wisselen e.d. met alleen mijn bovenlichaam buiten .

16 juli 2013 aangepast door trust

[Alex1970]



En dan schrijf je:
“Ja precies en dan met een man of drie lopend naar huis dragen...ha ha
Even bedenken hoe ik dat thuis ga krijgen...”

Wat dacht je van twee man op de fiets. Een voor en een achter en de buis op je schouder? En je mag eventueel een dikke handdoek op je schouder leggen.

Niet te flauw zeg, kijk hoe ze in Afrika doen hun satellietspullen vervoeren:

Ha, ha. Ja, IK heb er geen moeite mee maar leg het eens uit aan de mensen om je heen.
Laatst vroeg mijn vader nog waarom ik een 5m mast op mijn dak wil?
Ik had maar één antwoord voor hem: "Gewoon, omdat het kan."



Voor mijn 150 cm PF op Egis rotor heb ik een 3" stalen pijp in een voetstuk met flens, langs een spant door het dakbeschot gevoerd. (1996)
Mijn zolder heeft een houten vloer en het spant is gemaakt van 3 op elkaar gespijkerde planken.
Op de plaats waar de pijp aan het spant geklemd word (door een gebogen M10 draadstang) heb ik het spant verstevigd d.m.v. een 50 x 50 x 5 mm stalen hoeklijn welke doorloopt tot op beide gordingen.
De pijp aan die zijde van het spant geplaatst waarbij hij in het midden van een pan uitkomt.
Dakdoorvoer is van een riool ontluchting.

Mooie plaatjes, dat inspireert goed.
Gelijk net even een kijkje genomen op zolder en dan denk ik aan eenzelfde opstelling langs het spant in het midden van de zolder.
Aan de ene kant zit dan zo'n zelfde vierpans dakraam, aan de andere kant een velux dakraam.
Ook even bij de ijzerhandel zo'n pijp met flens regelen dus.
Zie ik het goed dat-ie bij jou zo los op de vloerbedekking staat?





Nu staat er mijn 120 cm Fibo op .
Door een vast gemonteerd keukentrapje kan ik door het 6 pans dakraam lnb's wisselen e.d. met alleen mijn bovenlichaam buiten.

Ik vroeg me al af hoe dat kon dat jij zo makkelijk en vaak je LNB wisselde..
En die andere schotel zorgt ervoor dat de "normale" ontvangst door kan blijven gaan dus.
Ik zie dat jij dus ook gezegend bent met een tuin op het westen..
Ik heb de schotels nu in de tuin staan en dan staat mijn eigen huis in de weg voor alles oostelijker dan 23.5°E helaas...

[trust]

Ook even bij de ijzerhandel zo'n pijp met flens regelen dus.

Zie ik het goed dat-ie bij jou zo los op de vloerbedekking staat?

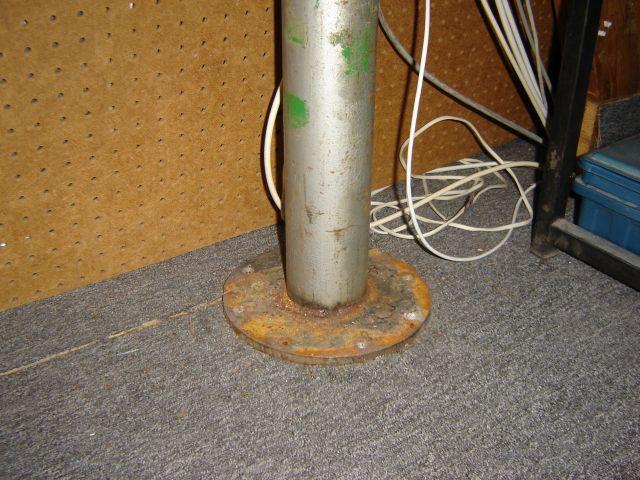

Die pijp op de vloer is ± 50 cm lang en zo groot dat die 3 duimer er net in past .

Voetplaat die met 8 hout schroeven op de vloer vast zit , heb ik er zelf onder gelast .

Op 2 hoogtes  in die pijp 3 gaten in geboord en M10 moeren erop gelast .

Met de 6 bouten die daarin zitten word die 3 duimer vast gezet .

Iets boven die "voetpijp" zit op de mast een klem met 2 grepen , hiermee kan ik de mast met rotor makkelijk van binnen op het nulpunt zetten .

Omdat ik ook een elevatie actuator aan de rotor heb , is het makkelijk om te bepalen op welk punt van de clarkbelt je te hoog of te laag zit , ideaal om je rotor optimaal uit te richten .

17 juli 2013 aangepast door trust

[Eduard07]

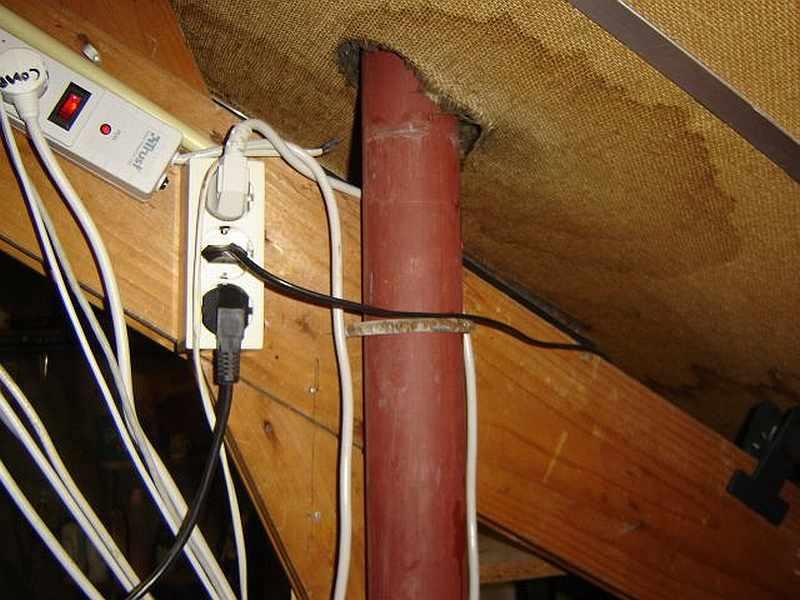

Op afbeelding 5 lijkt het, of je enige lekkage hebt gehad.

[trust]

Op afbeelding 5 lijkt het, of je enige lekkage hebt gehad.

Ja dat krijg je als je de pan te laat terug schuift .

[Alex1970]

Omdat ik ook een elevatie actuator aan de rotor heb , is het makkelijk om te bepalen op welk punt van de clarkbelt je te hoog of te laag zit , ideaal om je rotor optimaal uit te richten.

Ook handig elevatie-correctie.

Je gebruikt een Nokia positioner zie ik, deze werkt stand-alone? Zo niet, hoe stuur je die dan aan vanuit (één van je) receivers.

En hoe regelt die de elevatiemotor?



Andere vraag: Hoe denken jullie over aarding van de schotel?

Officieel zou je een aparte aardpen moeten slaan, maar dat doe je ook niet zomaar even.

[Sprietje]

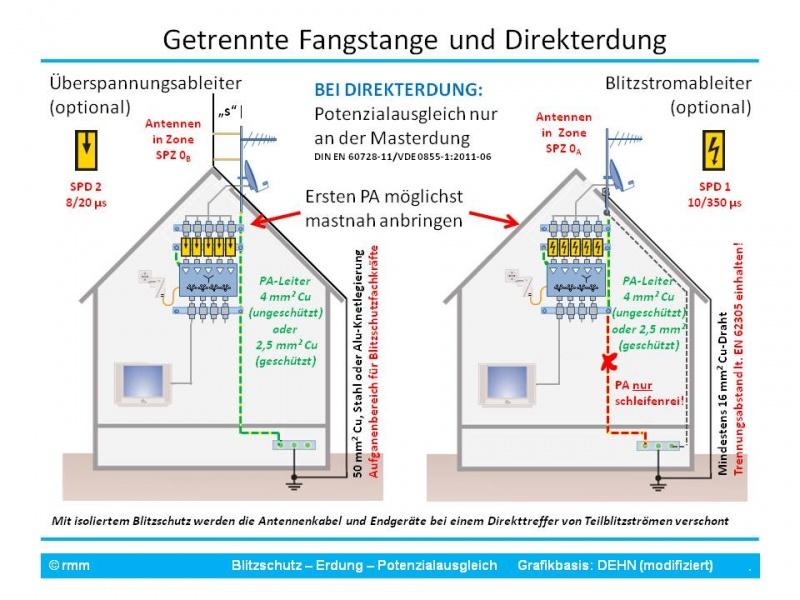

Zie in de bijgevoegde tekening hoe je een schotel op dak moet aarden.

[Alex1970]

Zie in de bijgevoegde tekening hoe je een schotel op dak moet aarden.



Dus als ik het goed begrijp mag ik hem met een aparte kabel aarden aan het aardpunt in de meterkast?

Per antenne mast een aparte kabel?
