Hoe een mast door een pannendak te maken?

[Sprietje]

Nee Alex1970, dan heb jij de tekening niet goed bekeken. In beide situatie dient een koperen leiding van

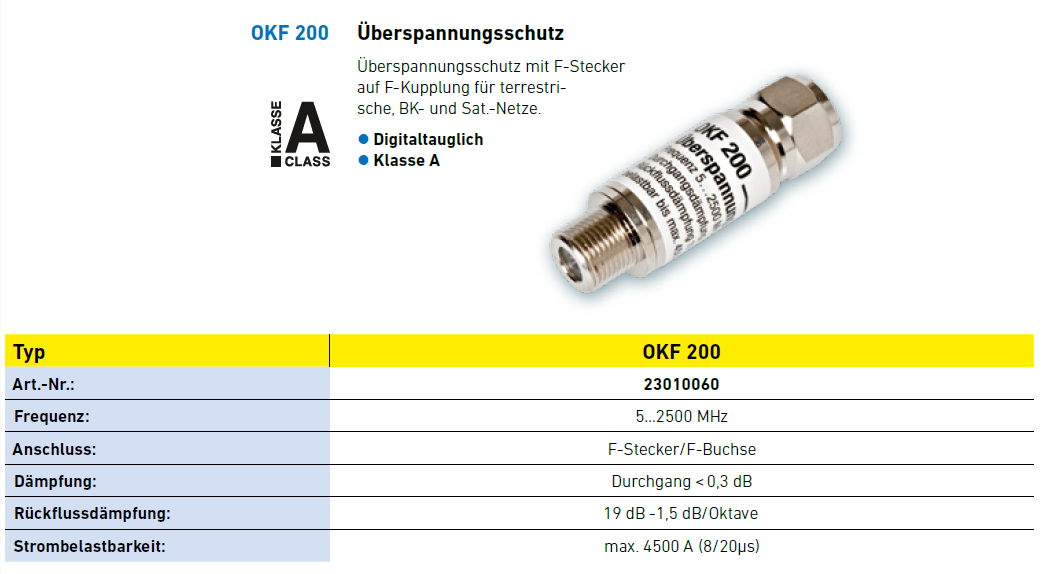

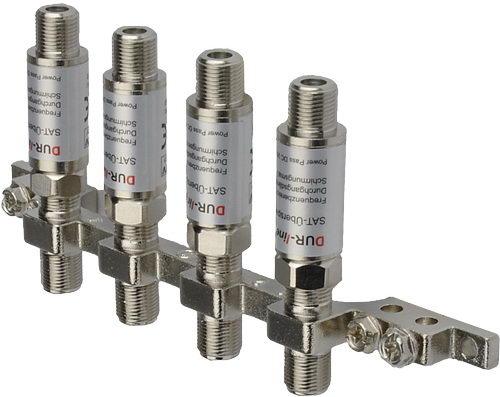

minimaal 16mm2 over het dak te lopen vanaf de antennemast naar de aardpen in je huis. Bovendien moet je je coaxkabels voorzien van coax overspanningsbeveiligers welke je met een 4mm2 koperen leiding mag verbinden met de aardpen in je huis, zie de bijlages.

[trust]

Ook handig elevatie-correctie.

Je gebruikt een Nokia positioner zie ik, deze werkt stand-alone? Zo niet, hoe stuur je die dan aan vanuit (één van je) receivers.

En hoe regelt die de elevatiemotor?



Andere vraag: Hoe denken jullie over aarding van de schotel?

Officieel zou je een aparte aardpen moeten slaan, maar dat doe je ook niet zomaar even.

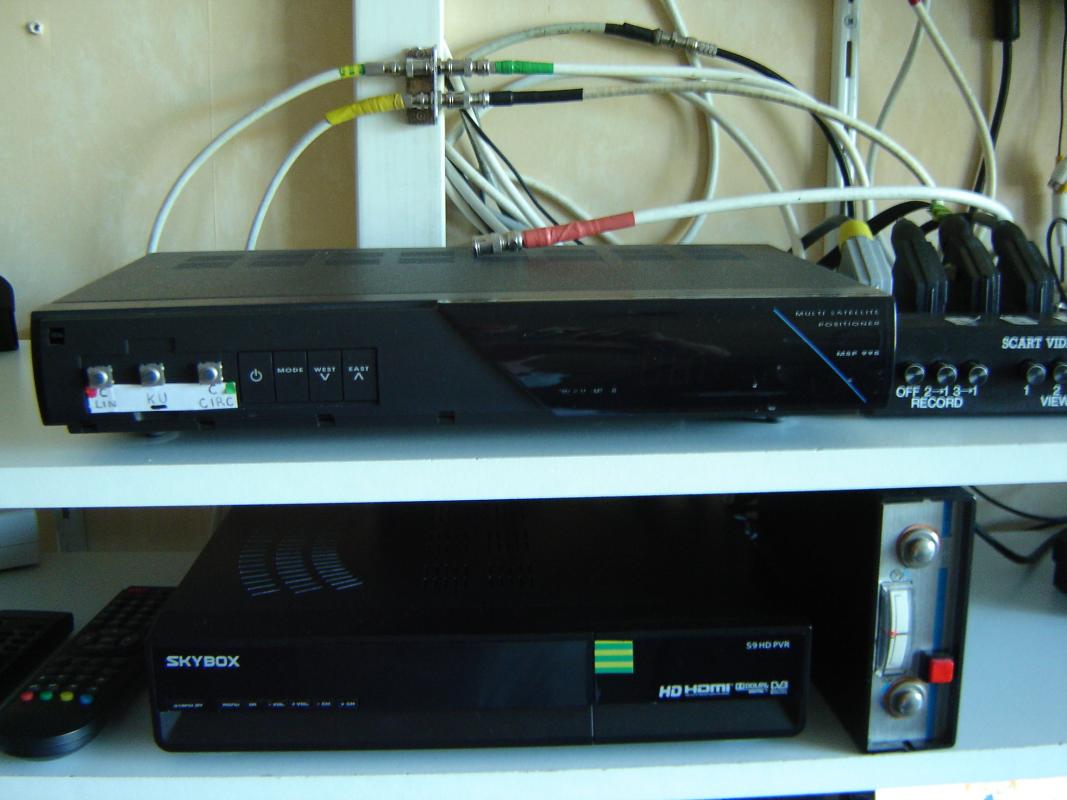

Die Nokia MSP 995 gebruik ik stand-alone , ik heb er extra toetsen op gemaakt welke de Omron PLC op zolder aanstuurt .

Die zorgt ervoor dat de gekozen lnb exact voor de subreflector van de 120 cm Fibo komt te staan.

Ik heb vroeger tussen de Nokia MM9500 en die positioner een Datcom DiseqC interface gehad aangesloten op de scart-receiver interface van de MSP 995 .

Dat werkte wel maar omdat ik nogal eens van ontvanger wisselde vond ik het toch niet handig , bovendien , alles wat je tussen de coax koppeld , heeft invloed op je signaal .

Het verticale kastje is voor de elevatie controle , de actuator is een industieële 24 V SKF actuator voorzien van 3 reedcontacten ( 2 eindschakelaars en een 0 positie .)

Met de 3 knoppen op dat kastje kan ik hem bedienen , door hem iets onder het 0 punt te laten lopen en daarna op de rode knop te drukken , stop hij automatisch op 0 .

In de actuator heb ik ook een schuif potmeter gebouwd wiens stand ik kan zien op de balance meter op het kastje .

[Alex1970]

Die Nokia MSP 995 gebruik ik stand-alone , ik heb er extra toetsen op gemaakt welke de Omron PLC op zolder aanstuurt .

Die zorgt ervoor dat de gekozen lnb exact voor de subreflector van de 120 cm Fibo komt te staan.

Ik heb vroeger tussen de Nokia MM9500 en die positioner een Datcom DiseqC interface gehad aangesloten op de scart-receiver interface van de MSP 995 .

Dat werkte wel maar omdat ik nogal eens van ontvanger wisselde vond ik het toch niet handig , bovendien , alles wat je tussen de coax koppeld , heeft invloed op je signaal .

Het verticale kastje is voor de elevatie controle , de actuator is een industieële 24 V SKF actuator voorzien van 3 reedcontacten ( 2 eindschakelaars en een 0 positie .)

Met de 3 knoppen op dat kastje kan ik hem bedienen , door hem iets onder het 0 punt te laten lopen en daarna op de rode knop te drukken , stop hij automatisch op 0 .

In de actuator heb ik ook een schuif potmeter gebouwd wiens stand ik kan zien op de balance meter op het kastje .

Leuk en leerzaam om te lezen.

Die MSP 995 heb ik ook nog maar dan van Pace welke indertijd inderdaad via een scart-plug de positie informatie van de Pace PSR900 kreeg. Die ontvanger was mijn eerste ervaring met satelliet tv.

Ik heb ook nog een Nokia Mediamaster 9500, een Triple Dragon DBS-3000CNCIA, een Humax IRCI-5400 een Nokia SAT2202CS met Nokia ACU5152 (waar ik nog steeds niks mee gedaan heb). Daarnaast zwerven er ook nog een paar afgedankte Pace500G4's.

[trust]

Leuk en leerzaam om te lezen.

Die MSP 995 heb ik ook nog maar dan van Pace welke indertijd inderdaad via een scart-plug de positie informatie van de Pace PSR900 kreeg. Die ontvanger was mijn eerste ervaring met satelliet tv.

Ik heb ook nog een Nokia Mediamaster 9500, een Triple Dragon DBS-3000CNCIA, een Humax IRCI-5400 een Nokia SAT2202CS met Nokia ACU5152 (waar ik nog steeds niks mee gedaan heb). Daarnaast zwerven er ook nog een paar afgedankte Pace500G4's.

Sorry , vergissing die MSP 995 is ook een Pace .

Die aanduiding staat op de klep (die er nu af is)

21 juli 2013 aangepast door trust

[Alex1970]

Zie in de bijgevoegde tekening hoe je een schotel op dak moet aarden.



Mijn schotels staan nu in de tuin, moet ik dan ook aarden? En dan bedoel ik dus niet voor bliksembeveiliging.

Ik krijg nog wel eens een opdonder als ik wat aanraak nl.

[Sprietje]

Ruim 8 jaar geleden liep er ook al een draadje over lekspanning op de paal en schotel, zie:

http://www.sat4all.com/forums/topic/141038-paal-en-schotel-onder-lek-spanning/

Lees dat maar eens door.

[Alex1970]

Heb het gelezen, maar kan er niet duidelijk uit opmaken of en wat en hoe ik nu moet aarden.

In die discussie komt niet echt een conclusie naar voren.
De STB heeft geen randaarde, mijn TV wel, maar de WCD weer niet.

Zal de diverse spanningen eens een keer opmeten t.o.v. aarde.
