Skew,geen/wel H maar dan geen/wel V en evtl low en high

[de mon]

Ben ik soms van de oude tijd.Hoeveel men tegenwoordig de duo lnb's verdraaid.

Vroeger had je problemen als je de lnb teveel verdraaide.Voor de H zender goed , maar dan ging V nog nauwelijks.

Men draait aan die duo lnb's alsof het niets is.Kan toch nooit goed zijn.

[smetje limb.BE]

een beetje schuin kan geen kwaad hoor

hangt natuurlijk van je opstelling af

mijn 4 lnb's staan bijna waterpas en het gaat goed

[Alex1970]

De DUO-LNB moet ook maar op één bepaalde stand schuin staan (voor Nederland dan):

http://www.canaldigitaal.nl/uploadedfiles/content/others/installatiehandleiding-duo-lnb.pdf



Skew instellingen zijn voor een vaste schotel uiteraard nog steeds van belang.

[smetje limb.BE]

klopt voor vaste duo of trippel lnb dat je hem zo schuin moet zetten, bij een bepaalde schotel afmeting

maar als je een  triax  multy houder 4lnb gebruikt bij een 110 TDS Dan moet je de losse lnb's zeker niet zo schuin gaan zetten

bij mij staan ze bijna waterpas, en heb geen problemen

2 augustus 2013 aangepast door smetje limb.BE

[Sprietje]

Beste de mon

Ik zal het je uitleggen.

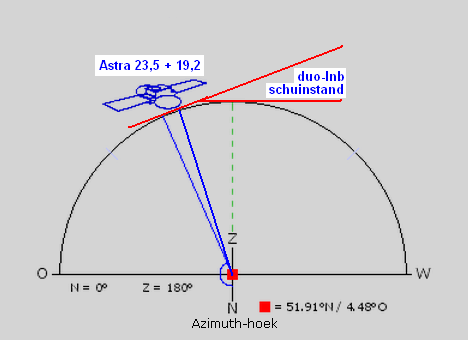

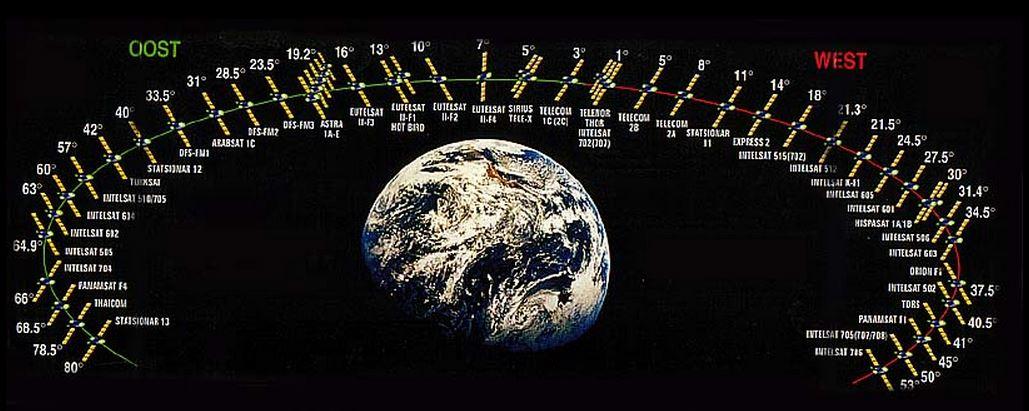

Omdat je de Astra 19,2 en 23,5 oostelijk van ons staan aan de Clarkebelt, staat de Astra 23,5 lager dan de Astra 19,2, zie bijlage 2 die ik heb gemaakt.
Als je een lijn trekt van de Astra 23,5 naar de Astra 19,2 (rode schuine lijn) en een horizontale lijn, dan

zie je de hoek waarop de duo-lnb schuin gezet moet worden. Deze hoek wordt uitgerekend als je de Satlex Toroidal calculator gebruikt.

Voor Rotterdam moet de duo-lnb 11,22 graden schuin staan.

Met deze schuinte zorg je er voor, dat als je bijv. op de Astra 19,2 de schotel uitricht, de positie van de
kop van de Astra 23,5 ook precies goed staat. Omgekeerd als je op de Astra 23,5 uitricht natuurlijk precies hetzelfde.

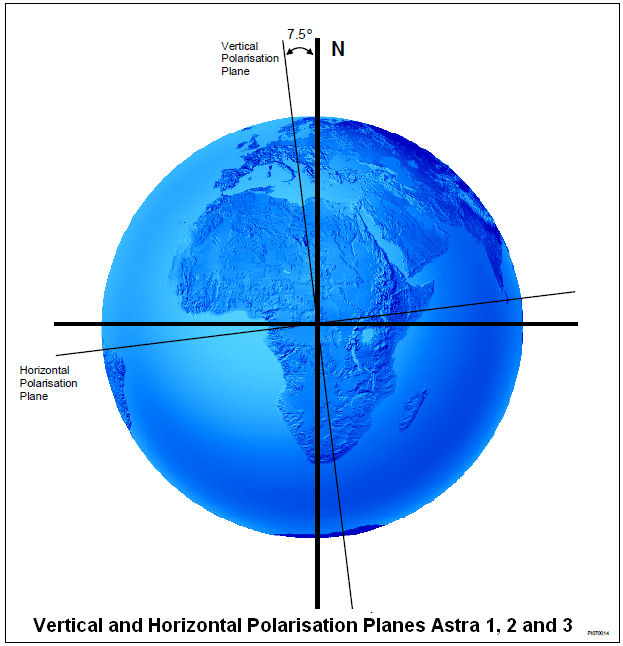

De skew van de lnb’s zelf (Astra 19,2 en 23,5), kun je natuurlijk niet instellen want die zitten vast ingebouwd. Normaal gesproken zou de skew van de twee ingebouwde lnb’s precies goed staan maar signalen van de Astra 1, 2 en 3 worden 7,5 graden gedraaid uitgezonden, zie bijlage 1.

Als de antennes in de duo-lnb hier dus niet op aangepast zijn, dan staat de skew van beide lnb’s dus 7,5 graden verkeerd. Of er bepaalde merken duo-lnb’s zijn, die de skew van de antennes hierop aangepast hebben, weet ik niet maar ik denk het niet.

Als je last hebt dat je bepaalde zenders niet goed kunt ontvangen vanwege de iets afwijkende

polarisatie, dan kun je de duo-lnb iets minder schuin zetten.

In Rotterdam bijv. moet de skew van de Astra 23,5-lnb 7,33 graden schuin staan. De duo-lnb op 11,22 graden zoals ik eerder schreef. Je zou de duo-lnb dus 9,27 graden schuin zetten, dan middel je dus de afwijking van de skew met de afwijking van de juiste stand van de vrijhangende lnb.



3 augustus 2013 aangepast door Sprietje

[de mon]

De skew van de lnb’s zelf (Astra 19,2 en 23,5), kun je natuurlijk niet instellen want die zitten vast ingebouwd. Normaal gesproken zou de skew van de twee ingebouwde lnb’s precies goed staan maar signalen van de Astra 1, 2 en 3 worden 7,5 graden gedraaid uitgezonden, zie bijlage 1.

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Dus wat in de lnb van monoblocs (ingestelde skew) is mss enkel voor dat land of streek.Neem je hem 1000 km verder mee dan de bloc verder verdraaien.

Ik zou dan de som moeten maken van vooraf ingesteld skew in bloc en de coördinaten waar je bent.

Mss is de ene lnb te laag en de andere boven en voorbij de schotel aan het kijken.Hoe noemt men dat weer,een compromis.

Men zou de monoblocs moeten maken per gebied(vooringestelde skew) zodat hij horizontaler staat en de schotel max benut.

[Sprietje]

Nee beste de mon

Als je een duo-lnb neemt in Tenerrifa (Canarische eilanden), dan moet de duo-lnb 42 graden schuin ingesteld worden. Ga je kijken hoeveel de skew voor de Astra 23,5-lnb moet zijn, dan is dat 43 graden, een verwaarloosbare afwijking van 1 graad. De skew van de Astra 19,2 moet daar 40,5 graden zijn, ook een verwaarloosbare afwijking van 2,5 graden.


De schuinte-instelling van de duo-lnb komt bijna altijd overeen met de skew die de afzonderlijke lnb’s moeten hebben. Dit gaat alleen niet op ver in het oosten zoals Turkije.

[de mon]

Ik ga niemand kloten of zo.Of ik kan niet volgen.

Betzdorf.lu waar de signalen  de lucht ingaan(je hoort die schotels lawaai maken).Als het signaal daar terug opgevangen wordt mss als controle.

Dus naar de Clarckbelt.Dan zouden die satellieten toch loodrecht op Betzdorf moeten zijn gericht.Een zonne-paneel(spiegel) staat toch ook meestal loodrecht naar de zon gericht voor max effect.



[Sprietje]

Beste de mon

Ik begrijp dat je maar heel weinig afweet van de satellieten waar wij de TV-signalen van ontvangen. Hij ziet

er uit zoals in de bijlage.

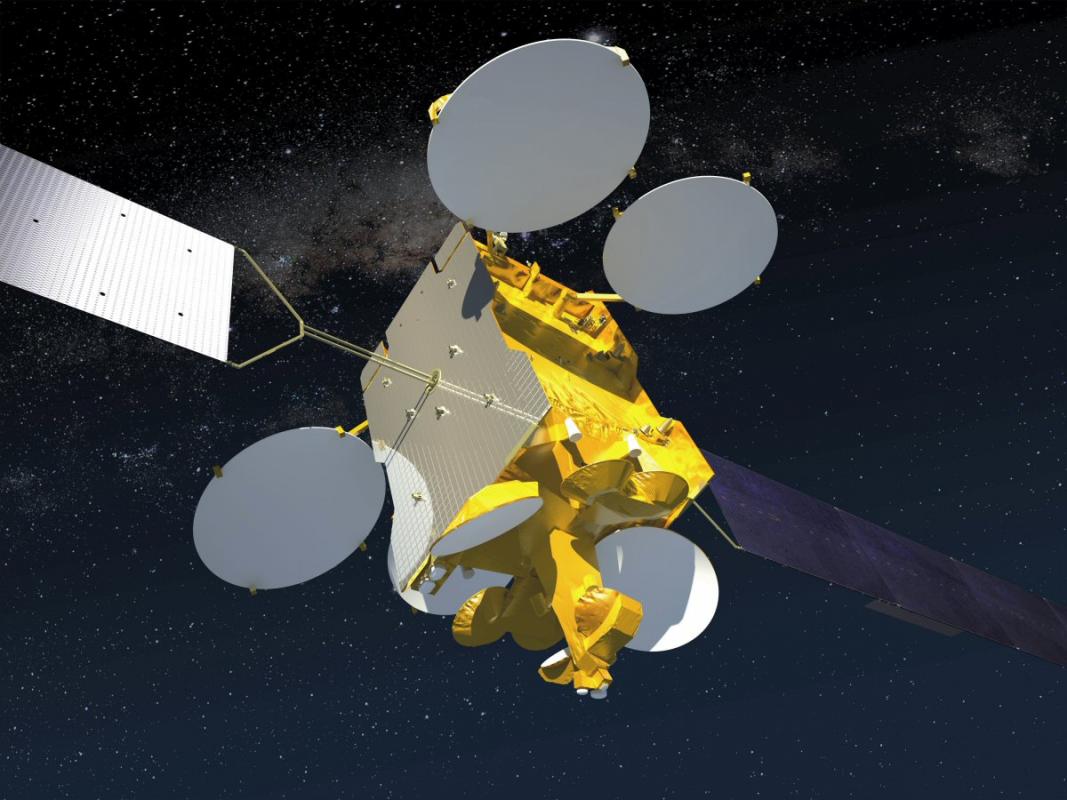

Het Eurostar E3000 platform heeft een aantal grote schotels waarmee signalen in verschillende richtingen
worden uitgezonden. Dat noemen we de verschillende beams die elk hun eigen footprint hebben. Bovendien heeft het platform ook een ontvangstschotel waarmee de signalen vanaf de aarde worden opgevangen. Die staat in een andere richting als de grote schotels. Het maakt dus helemaal niets uit vanwaar de signalen worden uitgezonden.

[de mon]

http://www.***ongewenste_url***.eu/handleidingen/LNB%20hoe%20plaatsen/meerdere%20lnb's%20plaatsen%20op%201%20schotel.html

Meer en meer ben ik toch voorstander van rail.De link hierboven doet me inzien wat skew is en H en V.

[Sprietje]

De link werkt niet.

[de mon]

http://www.google.be/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&cad=rja&ved=0CDIQFjAA&url=http%3A%2F%2Fwww.***ongewenste_url***.eu%2Fhandleidingen%2FLNB%2520hoe%2520plaatsen%2Fmeerdere%2520lnb%27s%2520plaatsen%2520op%25201%2520schotel.html&ei=tyL9UcuqEYnRsgbmlIHYCg&usg=AFQjCNHdkn3_6waFZcdBLV5vwYGpPwYIXg&sig2=SM0PhFVXMvzYSCIP2FqQ4Q&bvm=bv.50165853,d.Yms

[Sprietje]

Beste de mon

Je schrijft;

“Meer en meer ben ik toch voorstander van rail.De link hierboven doet me inzien wat skew is en H en V.”


Je kunt best voorstander van een rail zijn maar ik begrijp niet wat dat met de skew van een lnb te maken heeft.



De link geeft best wat leuke informatie maar of een lnb een negatieve of positieve skew heeft, staat er
verkeerd.

In de tekening die ik heb bijgevoegd uit de link (Bijlage 1) , staat dat de skew -4,4 graden is. Dat is
fout, die lnb heeft een skew van +4,4 graden.

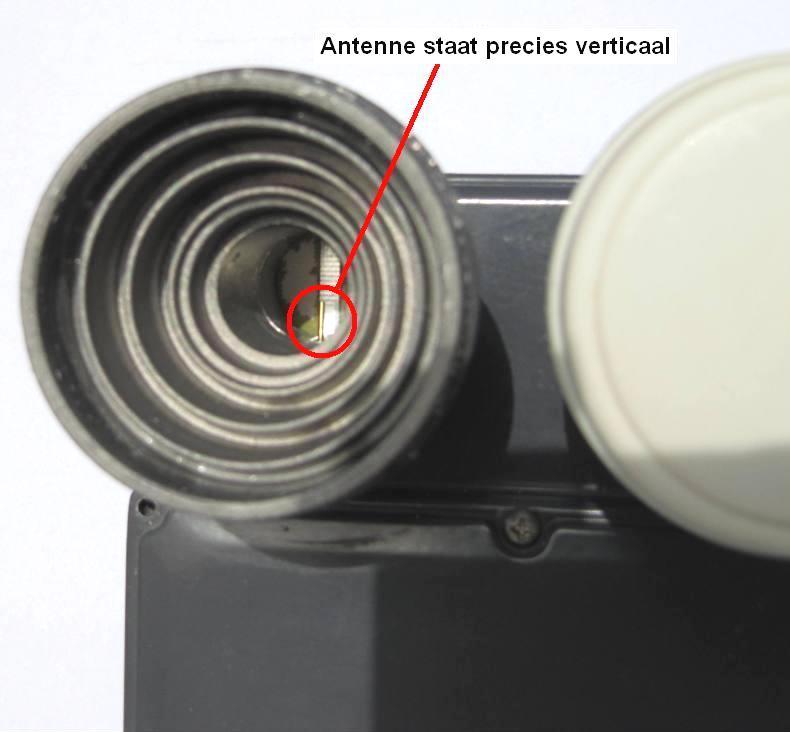

Ook is het zo dat in een lnb niet altijd een horizontale en verticale antenne aanwezig is. Ik ben ze al
diverse malen tegengekomen dat er alleen maar een verticale antenne aanwezig is.

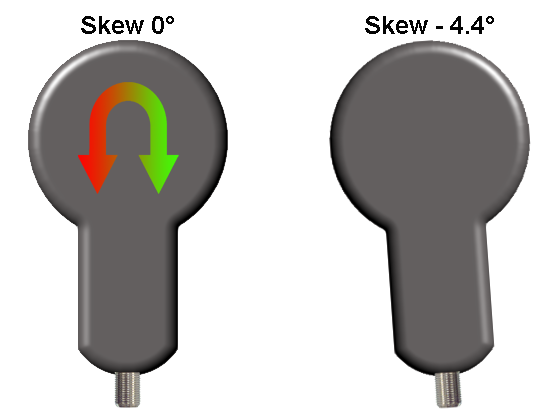

Om dan de horizontale polarisatie te ontvangen, worden de signalen magnetisch 90 graden gedraaid, zie bijlage 2 in een monoblock Astra 19,2 en Hotbird.

3 augustus 2013 aangepast door Sprietje

[de mon]

Ja ok,maar ik denk dat zijn schotel ergens rond Bourdeaux staat.

Van de monobloc met vertikale antenne wist ik niet.Men verdraaid dat ding zoveel zodat er mss problemen komen met H of V.

Toen ik mijn rail aan het afregelen was en stompte tegen de arm was er plots meer signaal.Die multifeed vind ik tof en kende ik nog niet.In de link is die van Viosat ,voor Triax zijn er ook.(lnb in hoogte wat afstellen)



[Sprietje]

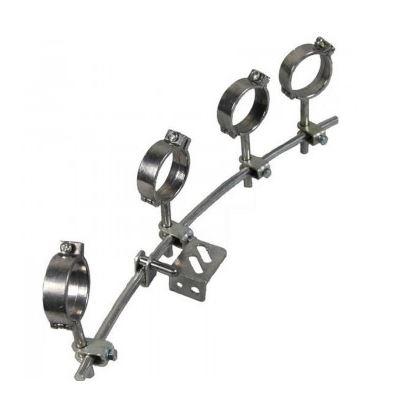

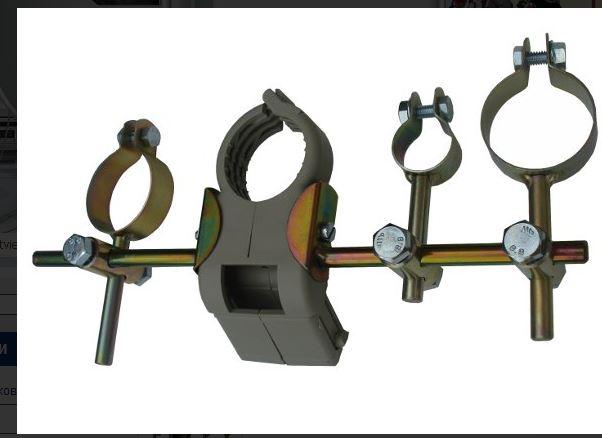

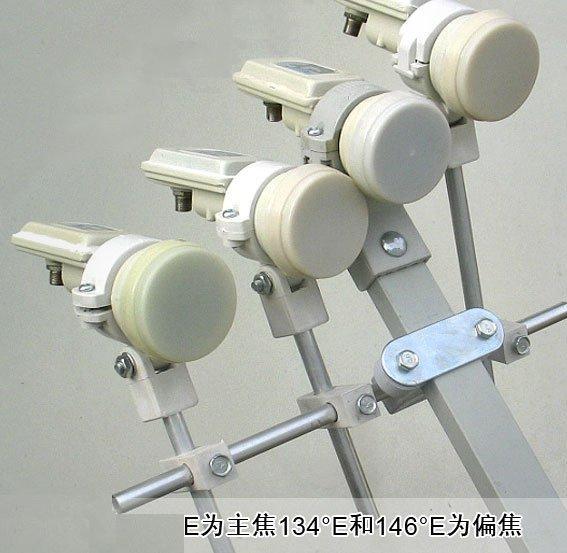

Beide afbeeldingen van de multifeedrails zijn niet helemaal ideaal.



Bij de eerste afbeelding is de ronding van de rail een vast gegeven die maar bij een bepaalde maat schotel past. Verder kun je wel de hoogte instellen en de lnb naar het midden van de schotel zetten.

Bij de tweede afbeelding is de rail helemaal niet gebogen. Dat is dus zeker ook niet ideaal. Wel handig is

dat er 23 en 40mm klemmen aanwezig zijn.

De linkse lnb-houder is trouwens verkeerd om gemonteerd. De horizontale staaf zit vóór de triax-klem. De
linker lnb-houder zit ook weer voor de horizontale staaf. Daarom staat de ronde lnb-klem veel verder naar voren dan de originele Triax-klem. De linker houder moet andersom gemonteerd worden. Bij de rechtse twee klemmen kan ik het niet goed zien maar die zijn volgens mij ook verkeerd om gemonteerd.

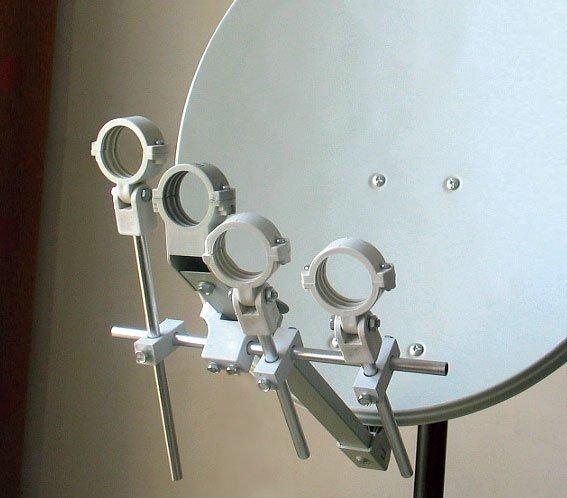

Bijgevoegd heb ik een ideale multifeedhouder. Daar zijn alle lnb’s helemaal perfect in alle richtingen af te
stellen.
