beide astra's 19.2 en 23 binnen bereik, 1 lnb

[smetje limb.BE]

neem hier effe een kijkje en alles komt goed

en sluit maar 1 lnb aan voor astra3B op 23,5°E En richt hem dan op een goede frequentie uit op deze satteliet



http://www.sat4all.com/forums/topic/267237-triax-78-met-multiblock-4-lnbs-plaatsenduidelijke-uitleg-met-fotos/

[Sprietje]

Smetje, een beschrijving voor het afstellen van een Triax 110 is totaal anders dan het afstellen van een Triax 78 in vernoemde beschrijving. Ook maakt het uit waar de schotel staat.

[smetje limb.BE]

sprietje ik heb zelf een triax 110TDS met de astra1 en astra 3B lnb in het midden staan

en die astra2 staat ongeveer 5cm verder naar links en hotbird naar rechts ongeveer 5CM

ik zal het morgen wel eens opmeten

de afstand van mijn lnb's het hardpunt

27 augustus 2013 aangepast door smetje limb.BE

[Sprietje]

Ik heb ook een Triax 110.

Hoe kun je nu zeggen dat zowel de Hotbird-lnb als de Astra 28,2-lnb beide even ver (ongeveer 5 cm) van de twee middelste lnb’s af moeten staan.
De hoek tussen de Hotbird en de Astra 19,2 is 7,7 graden en de hoek tussen de Astra 28,2 en de Astra 23,5 is 5,6 graden. Dan moeten die twee afstanden toch in evenredigheid zijn.

Om er voor te zorgen dat de Hotbird-lnb niet te ver uit het midden komt te staan, moet je altijd beginnen om de houder van de Astra 19,2 tegen de lnb-arm aan te schuiven.

[smetje limb.BE]

Ik heb ook een Triax 110.

Hoe kun je nu zeggen dat zowel de Hotbird-lnb als de Astra 28,2-lnb beide even ver (ongeveer 5 cm) van de twee middelste lnb’s af moeten staan.

De hoek tussen de Hotbird en de Astra 19,2 is 7,7 graden en de hoek tussen de Astra 28,2 en de Astra 23,5 is 5,6 graden. Dan moeten die twee afstanden toch in evenredigheid zijn.



Om er voor te zorgen dat de Hotbird-lnb niet te ver uit het midden komt te staan, moet je altijd beginnen om de houder van de Astra 19,2 tegen de lnb-arm aan te schuiven.

ik zeg toch zal het morgen opmeten sprietje

27 augustus 2013 aangepast door smetje limb.BE

[alaoui]

heren, heren

de kogel is door de tempel, gister heb i k de 19.2 kunnen pakken,(de fles wijn was nog niet open) alles vast gezet, de 28 gevonden en de hete vogel ook, maaaaaar

de switch heeft roet in het eten gegooid, ik sluit die drie aan,ontvanger valt uit, ik haal de 28 eruit, ontvanger terug, maar het signaal  van hete vogel weg .

Fles open en ......

[Jean-Claude]

dus staat je disecq configuratie nog niet goed in je ontvanger. Je ontvanger moet weten op welke disecq poort elke LNB hangt, én naar welke satelliet die lnb kijkt.

hangt van ontvanger tot ontvanger af, meestal heb je een lijst met satellieten in je ontvanger en daar moet je bij de juiste satellieten aanduiden dat deze via disecq 1.1 te ontvangen is, via poort AA/AB/BA/BB of nog iets anders, hier kan nogal wat variatie inzitten.

[smetje limb.BE]

heren, heren

de kogel is door de tempel, gister heb i k de 19.2 kunnen pakken,(de fles wijn was nog niet open) alles vast gezet, de 28 gevonden en de hete vogel ook, maaaaaar

de switch heeft roet in het eten gegooid, ik sluit die drie aan,ontvanger valt uit, ik haal de 28 eruit, ontvanger terug, maar het signaal  van hete vogel weg .

Fles open en ......

heb je misschien een kortsluiting op je coax voor astra 2 op 28.2°E

kijk dat goed na

[alaoui]

dat zou kunnen, ik denk meer aan kortsluiting(circuit court), wat de volgorde Jeanpaul dat ziet goed, per sattelite kies ik de poort, hij moet zowieso niet uitvallen, ik denk een nieuwe swigtch iets van PAUN of zo

[smetje limb.BE]

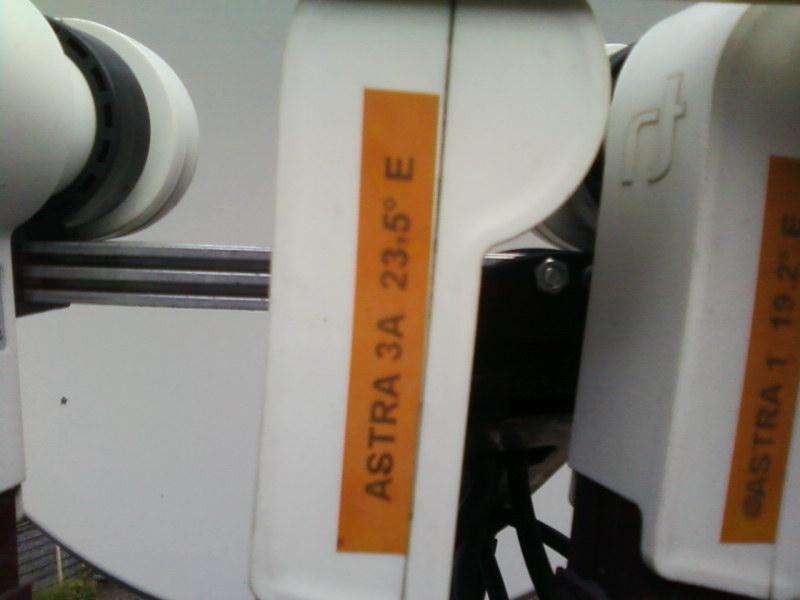

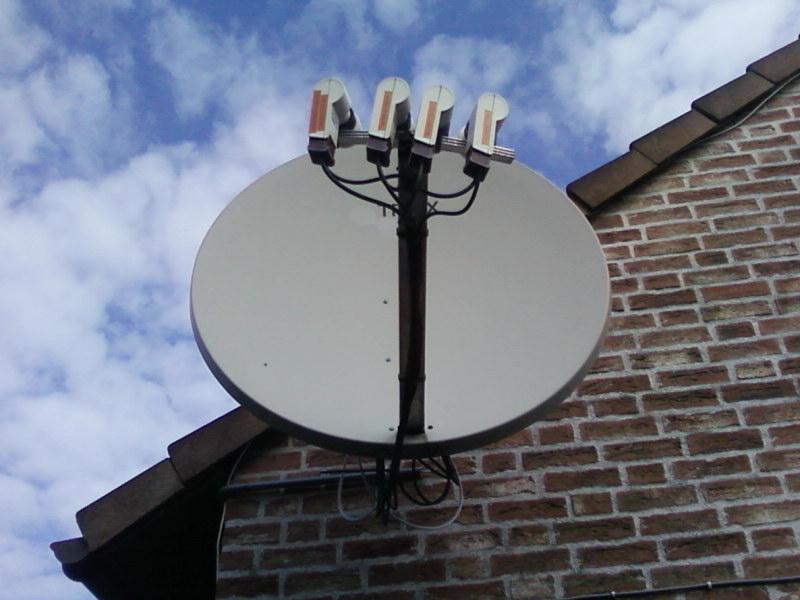

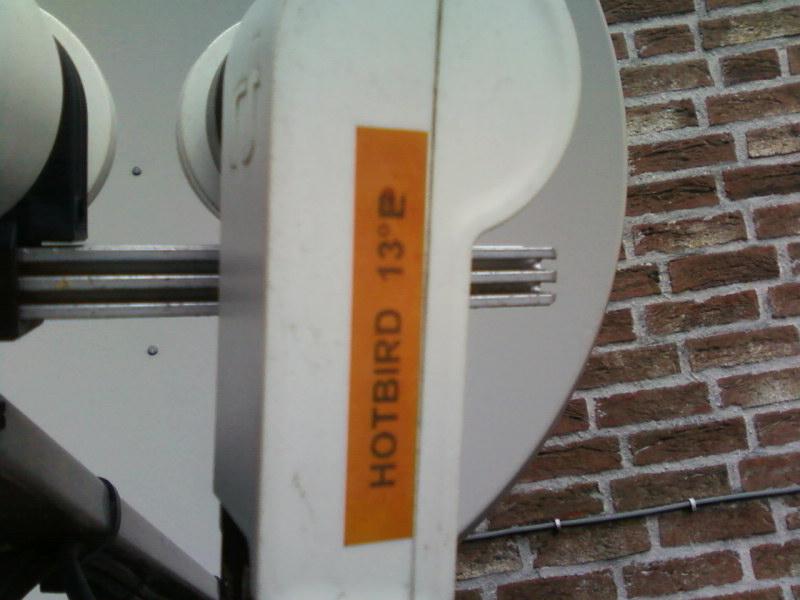

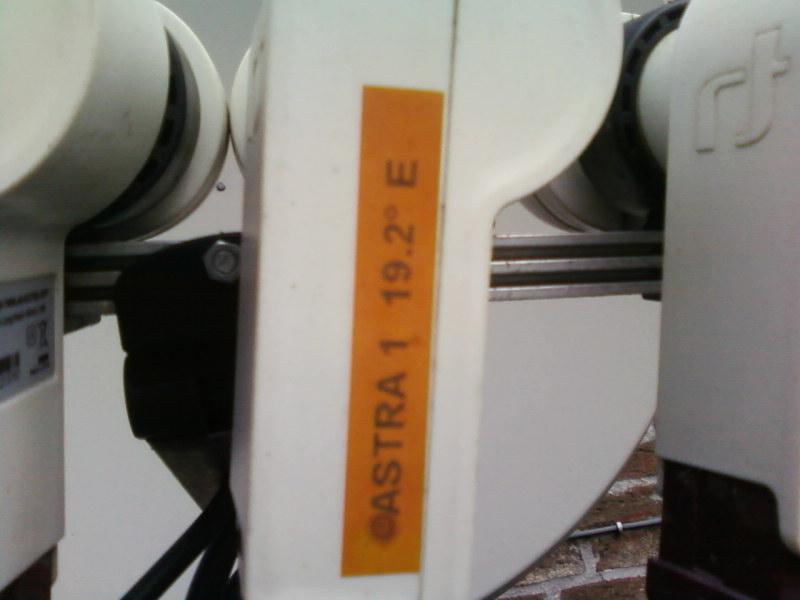

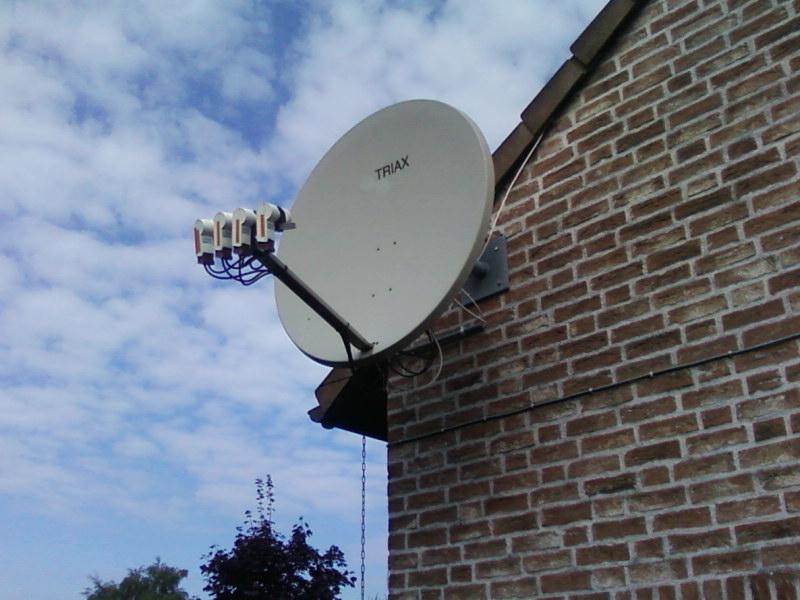

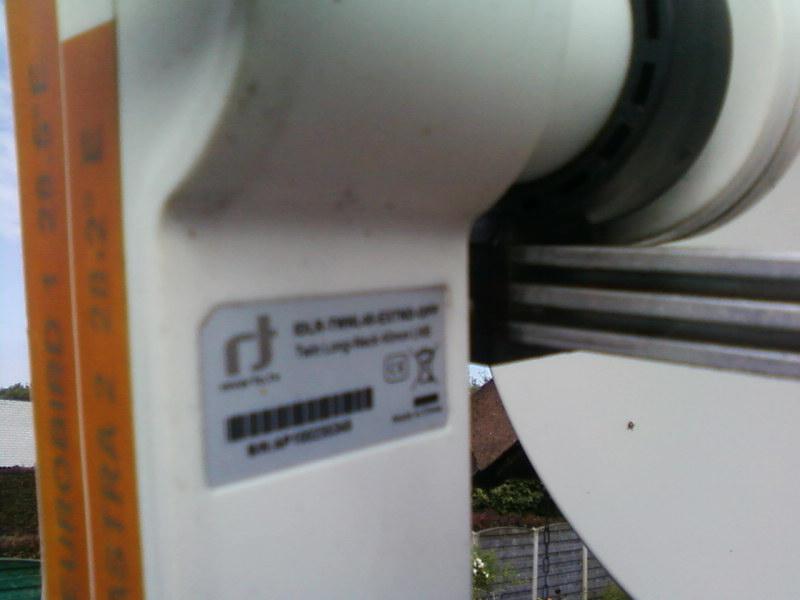

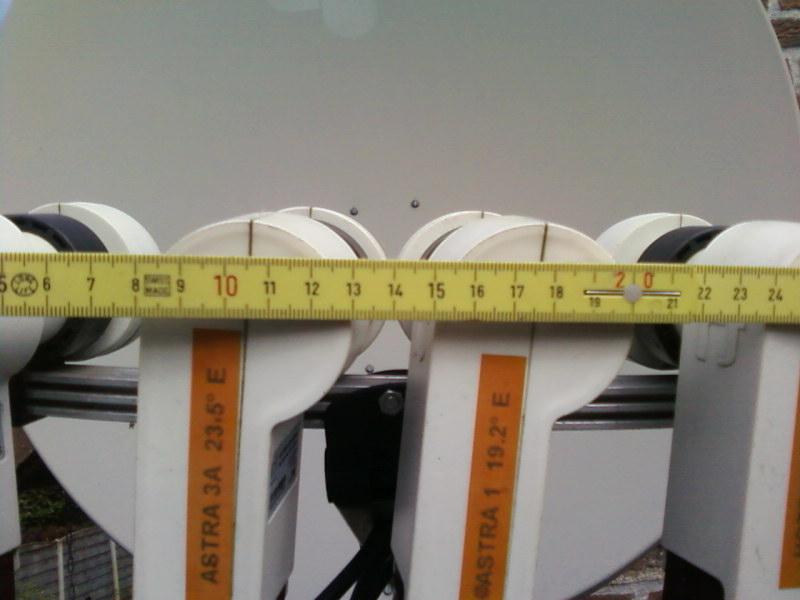

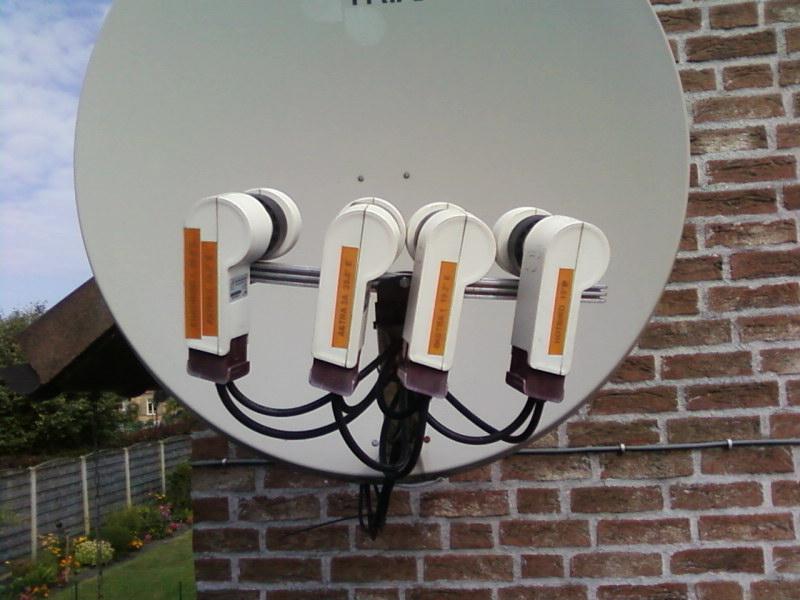

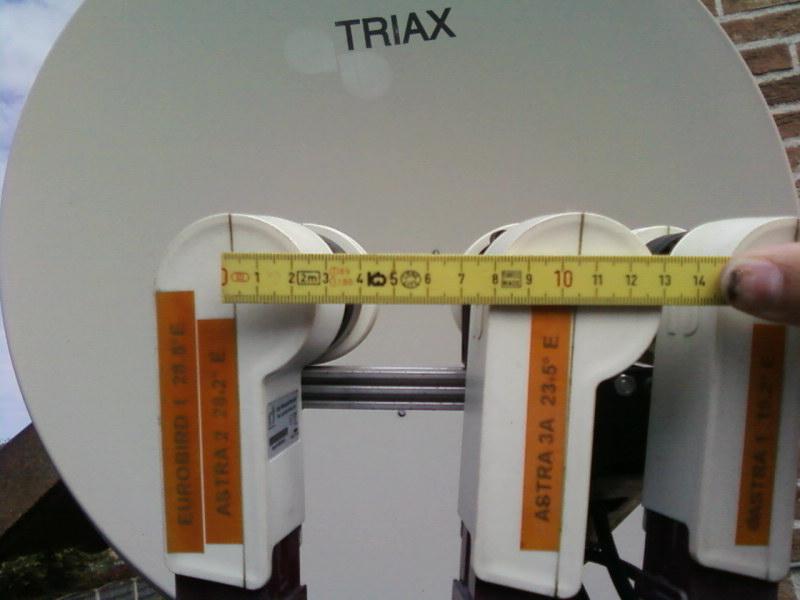

hier mijn instellingen sprietje op mijn triax 110tds





28 augustus 2013 aangepast door smetje limb.BE

[alaoui]

_{het ziet er goed uit zeg, weet je iets over de BADR sattelite of die te ontvangen is}

[smetje limb.BE]

natuurlijk kan je die ontvangen als je daar de astra2 lnb wat terug naar astra 3B schuift en ook jou ontvanger instelt op die satteliet badr

28 augustus 2013 aangepast door smetje limb.BE

[Sprietje]

Beste smetje

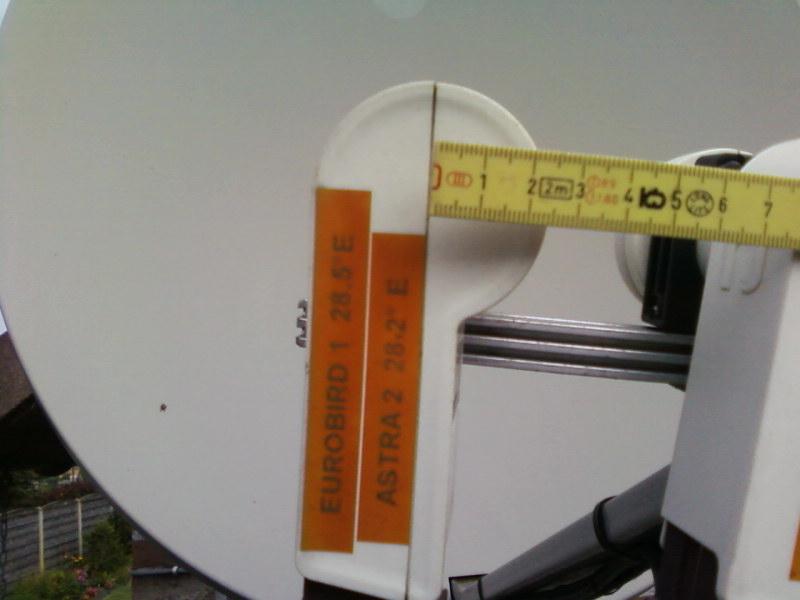

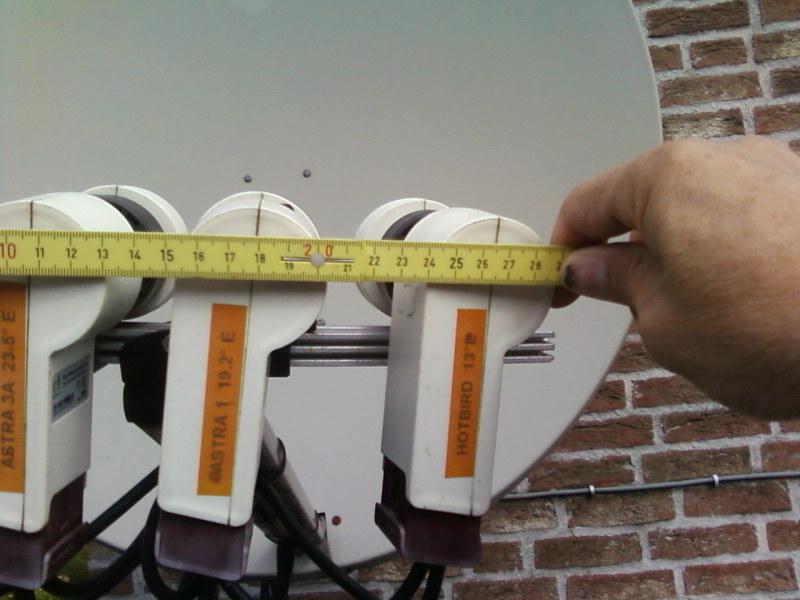

Je hebt flink wat foto’s genomen maar als het over de afstanden van de lnb’s gaat, dan moet dat aan de voorzijde van de lnb gemeten worden en niet aan de achterzijde. Ook kan ik niet zien of de onderlinge verhoudingen van de afstanden kloppen want een Triax-rail

is namelijk niet in een mooie boog gebogen maar getrapt, in het midden meer dan aan de uiteinden zodat de rail te gebruiken is op een Triax 78 maar ook op een Triax 110.

[Sprietje]

Smetje schrijft:



“natuurlijk kan je die ontvangen als je daar de astra2 lnb wat terug naar astra 3B schuift en ook jou ontvanger instelt op die satteliet badr”

Nee, dat kan niet. De hart op hart afstand tussen de lnb van de Badr 26 en de Astra 23,5 moet 36mm zijn op een Triax 110 in Lommel en dat kan nu eenmaal niet met koppen van 60mm.

[smetje limb.BE]

ik zal dat zelfs wel eens testen sprietje want het is maar  2° +_ verschil
