Acht satellietten via 2x DiSEqC (4/1) switchen en 1 DiSEqC A/B

[Crazy Sat]

Als ik even tijd heb zou ik een Big Bisat voorzien van acht satellieten willen aansluiten op een Dr.HD F16



Ik weet niet juist hoe hiermee te beginnen in het menu van de ontvanger. Ik denk dat dit niet alleen van tel is bij deze Dr.HD F16 maar ook bij de meeste ontvangers.



Wat heb ik voor handen :



- schotel Big Bigsat met acht smalle alp's lnb's (23 mm) met houders (speciaal voor de Big Bigsat schotel).

- twee switchen 4/1  ( johansson 9210)

- één switch A/B  (johansson 9219)



Ik had uiteraard liever één 8/1 switch gebruikt maar die hebben ze niet meer liggen.

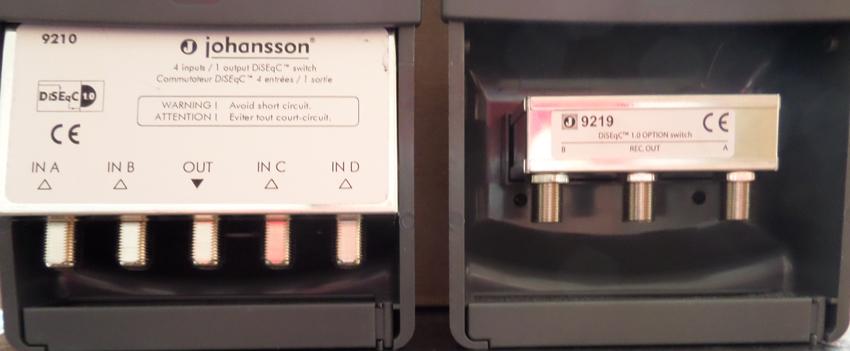

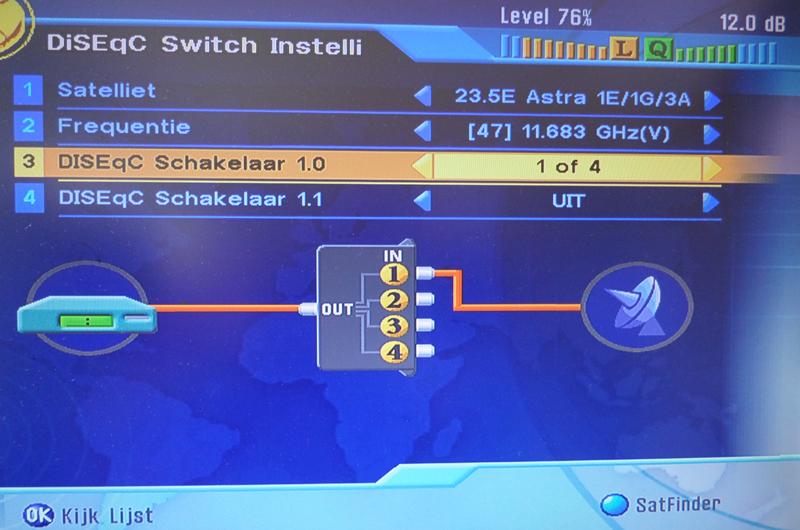

Van de instellingen van het menu op de ontvanger heb ik twee screenshots genomen , eveneens van de switchen.



Is dit haalbaar ?





[satencom]

Is die johansson 9219 wel  een  uncommitted diseqc switch, want die heb je wel nodig

om 2 x een switch te koppelen

[a33]

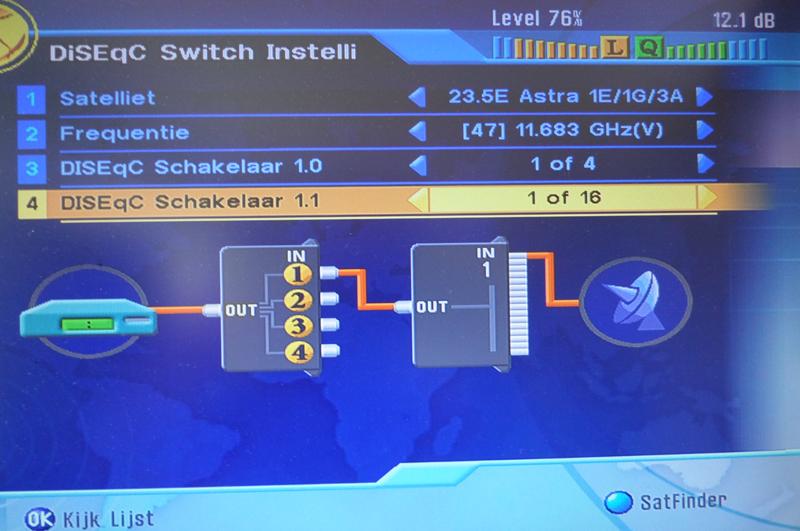

Het plaatje met diseqc schakelaar 1.1 ingesteld op 1of16 geeft volgens mij prima aan hoe het zou moeten gaan.



Op het plaatje staat alleen de linker schakelaar met 4 aansluitingen; terwijl jij er daar 2 hebt.



Ik ken de  DrHD niet, maar ik neem aan dat je alle 8 satellieten nu op volgorde kunt instellen met 1of16; 2of16; ... ; 8of16.

Wellicht gaat dan de tekst in de regel daarboven mee, met 1of4; 2of4; 3of4; 4of4 (voor de eerste 4/1 switch); 1of4; 2of4; 3of4; 4of4(voor de tweede 4/1 swich)?



Groet, A33

6 september 2013 aangepast door a33

[Crazy Sat]

Vandaag een mooie namiddag en mijn zoon was vrij , dus maar even de schotel geplaatst met lnb's en switchen.



Alles werkt prima !

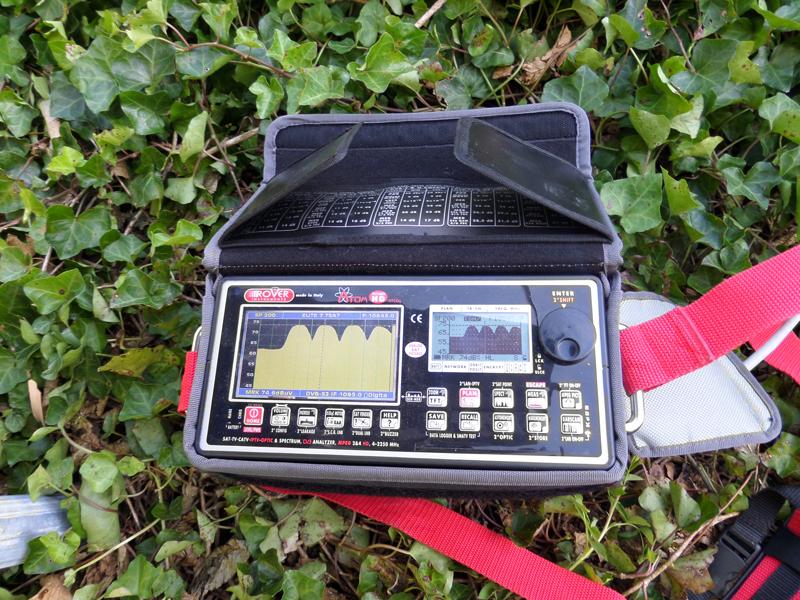

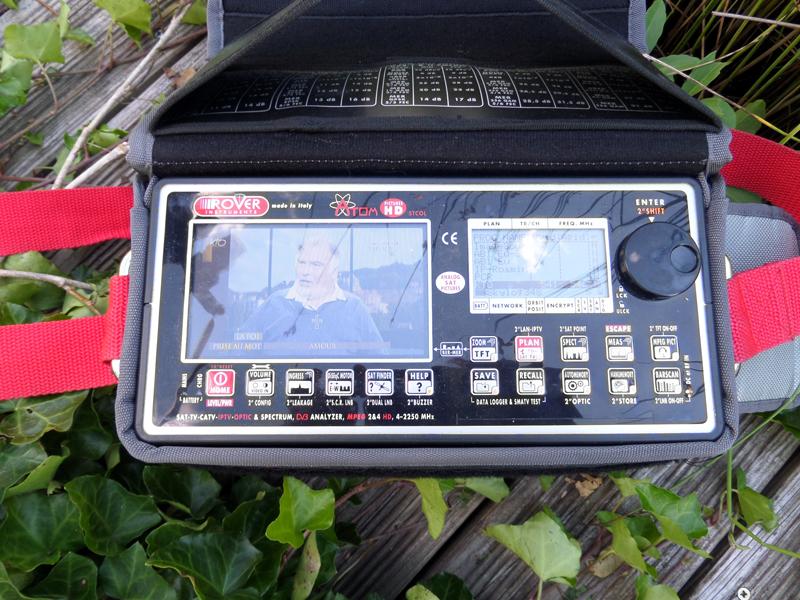

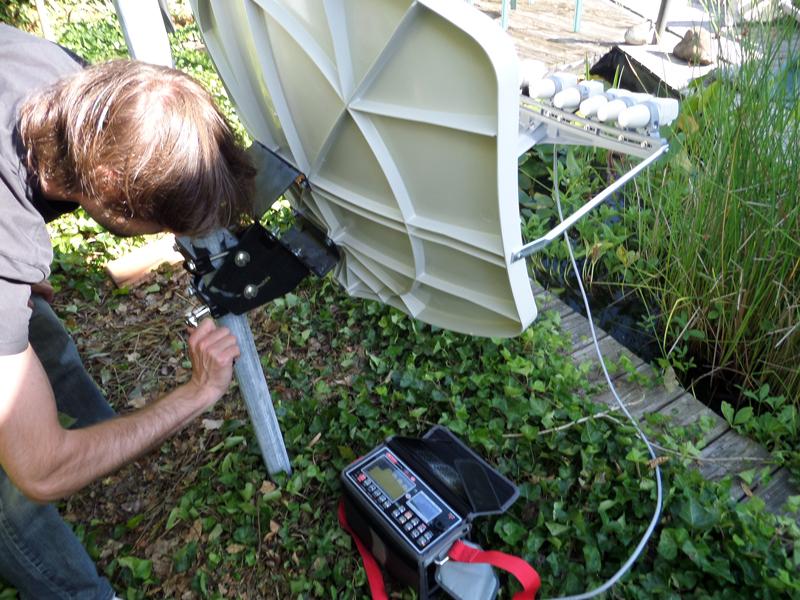

Even de berekening gemaakt via de allignment software van visiosat voor de posities van de lnb's op de rail. Elevatie en screw aangepast. Alles uitgericht op de 7E (referentie satelliet) en met de Rover sat meter de maximum ontvangst ingesteld. Daarna even gecheckt op de twee buitenste satellieten (12,5W en 28,2E) en eventjes wat bijgeregeld tot ook daar op maximum ontvangst.

De andere satellieten zaten reeds prima dankzij dit handige alignment software programma van visiosat.

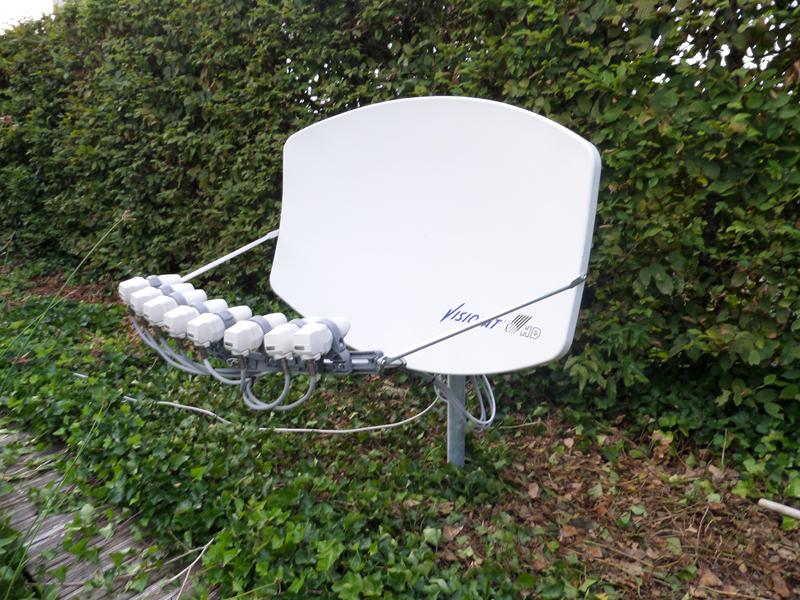

Op de Big Bisat zitten nu de acht satellieten. 28,2E,23,5E,19,2E,13E,7E,1W,8W en 12,5W



op de eerste 4/1 switch zit aangesloten : 28,2E,23,5E,19,2E,13E , de out op de A van de diseqc A/B



op de tweede 4/1 switch zit aangesloten : 7E,1W,8W en 12,5W , de out op de B van de diseqc A/B



de out van diseqc A/B naar de ontvanger.



Daarna de configuratie in de ontvanger ingesteld op de Dr. HD F15 ( de screenshots waren van de F16 omdat bij deze ontvanger wat tekeningen zitten op op de F15 niet ).



Was wel even zoeken , maar na wat logisch denken en testen kwamen we al vlug tot de vaststelling dat we de diseqc 1.0 niet moesten gebruiken ( dus op uit ) maar we alles konden instellen via de diseqc 1.1 , dus met de satellieten van 1 - 16 .



Voor wie het nuttig zou zijn geef ik even de configuratie mee :



1 & 3 : Hotbird 13E

2 & 4 : Eutelsat 7A  7E

5 & 7 : Astra 1  19,2E

6 & 8 : Thor/Intelsat   1W

9 & 11 : Astra 3  23,5E

10 & 12 : Eutelsat 8   8W

13 & 15 : Astra 2   28,2E

14 & 16 : Eutelsat 12   12,5W



PS.: alles hangt natuurlijk af op welke plaatsen (A,B,C of D) je de lnb's  je in de swtichen hebt aangesloten.



Op alle acht de satellieten reeds een blindscan gedaan en alles werkt perfect. Het schakelen gaat tot mijn verwondering tussen de diverse satellieten vrij snel ( ongeveer 1 seconde ).



Heb ook reeds de CCcam geactiveerd zodat de gecodeerde zenders uiteraard te bekijken zijn.

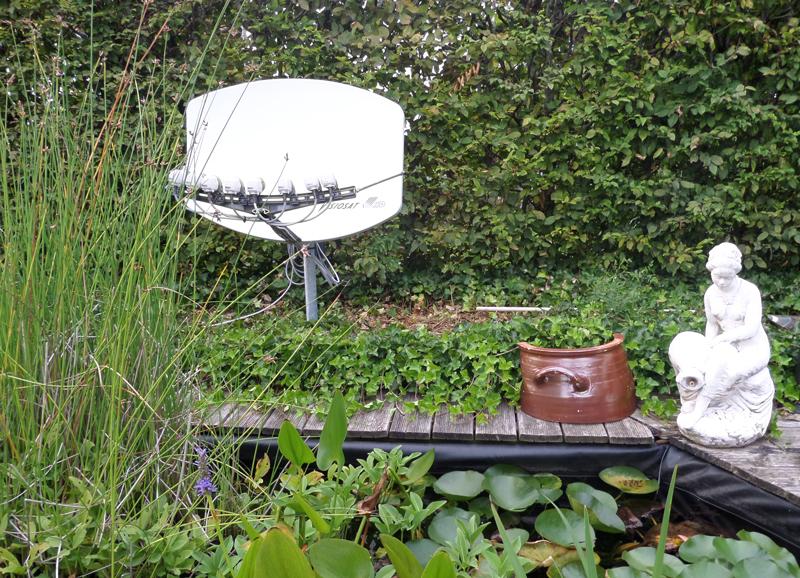

Ik geef je nog even enkele foto's bij van ons werk deze namiddag , ziet er mooi ooit bij mijn vijvertje met zithoekje . Volgende week nog alles even mooi afwerken.

7 september 2013 aangepast door Crazy Sat

[Tripleboy]

Super job gedaan, wellicht volgend jaar hier ook zo iets vandoen, hoe zit het dan met de signaalsterkte / signaalkwaliteit in een dergelijke opstelling.
