Wavefrontier niet compatible with Black Ultra?

[FalconerThe]

Enig idee wat ik hier aan kan doen? Van die bochtjes gebruiken?



20 september 2013 aangepast door FalconerThe

[ceesv]

Bochtjes is een oplossing, je kan ook de schotel zo berekenen, dat de LNB net iets opschuift.

[Sprietje]

Beste TalconerThe

Gebruik je nu voor die Inverto Black Ultra Quad een lnb-houder voor een T55?

[Ventura]

Deze uitdaging heb ik eens eerder mee gemaakt. Ik heb deze opgelost dmv haakse f-connectoren te monteren en daarna vulkaniserende omheen gewikkeld. Zodat deze water en vuil bestendig is.

[Sprietje]

Beste FalconerThe

Zoals ceesv al opmerkte kun je het beste alles gewoon wat opschuiven.


1 streepje is 22mm. Dat lijkt me voldoende om er voor te zorgen dat de aansluitingen niet tegen de steun aan zitten. Het moet dan natuurlijk niet zo zijn dat aan de andere kant van de schotel daar weer een lnb tegen de steun aan komt.

Weet je hoe je dat opnieuw uit moet rekenen met het Satlex-programma om alles 1 streep op te schuiven?
Zoniet geef dan even aan welke satellieten je ontvangt met je schotel en voor welke satelliet je de Inverto Black Ultra Quad gebruikt die nu tegen de arm zit.
Ook moet ik dan de locatie ongeveer weten.

[FalconerThe]

Beste TalconerThe

Gebruik je nu voor die Inverto Black Ultra Quad een lnb-houder voor een T55?



Het zijn de houders die bij de T90 zaten.



Ik wil Astra 19, 23 en 28 ontvangen Het lijkt erop dat de 19 en de 23 dit probleem hebben, helaas niet naar de zelfde kant.

Ik zit op    44°57'20N   0°40'18E

[FalconerThe]

Het zijn de houders die bij de T90 zaten.



Ik wil Astra 19, 23 en 28 ontvangen Het lijkt erop dat de 19 en de 23 dit probleem hebben, helaas niet naar de zelfde kant.

Ik zit op    44°57'20N   0°40'18E. Alvast dank!

[smetje limb.BE]

met dit model lnb moet dat toch gaan

Quad LNB

[FalconerThe]

Vast wel, maar ik heb nu drie nieuwe Blacks en een T90 (op advies van mensen hier, lol)

[Sprietje]

Beste FalconerThe



Allereerst iets over de lnb-houders.

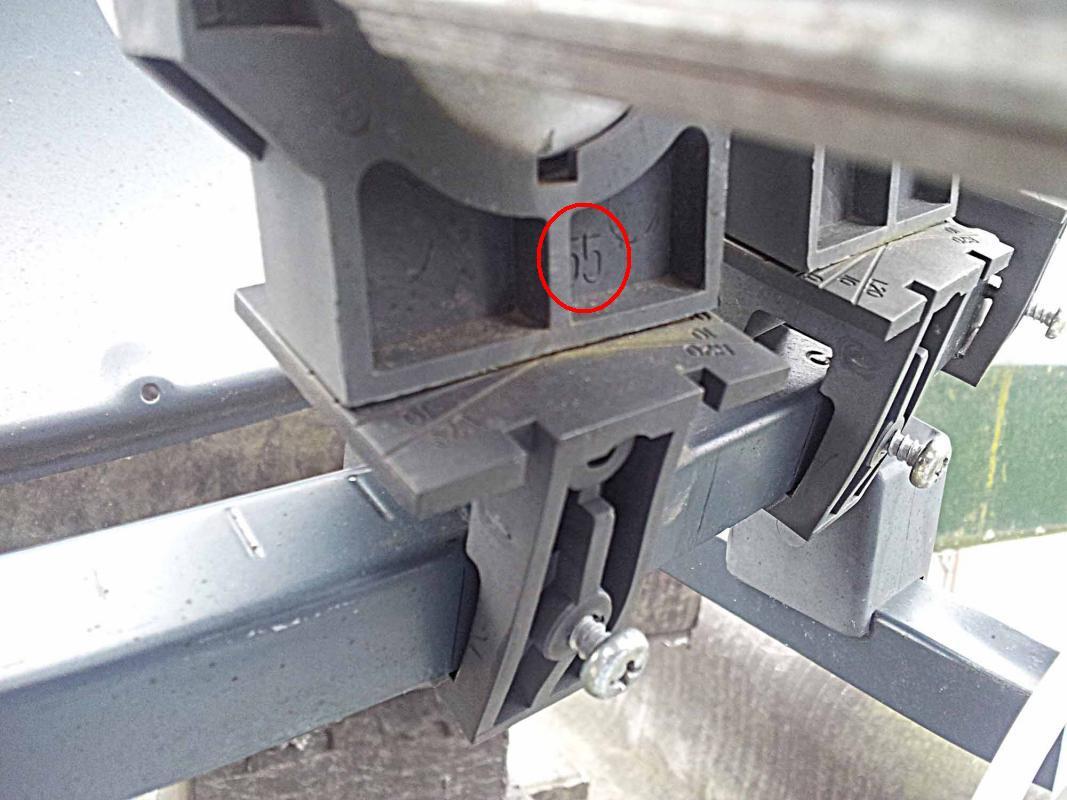

Of je een lnb-houder hebt voor een T55 of een T90 kun je zien aan het opschrift van de houder. In
bijgevoegde foto zie je een houder van een T55.

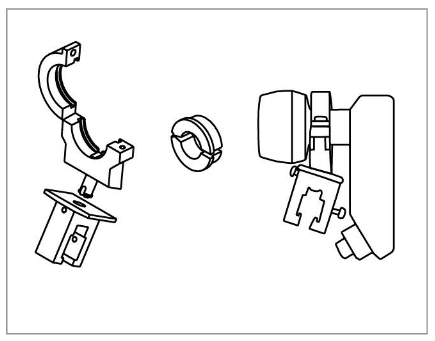

De houders moeten met de borgschroef van de rail aan de achterzijde zitten, zie bijlage 2.

Je schrijft dat je de Astra 19, 23 en 28 wilt ontvangen. De lnb die dan met de aansluitingen tegen de steun zit is dan de Astra 28,2-lnb. Die moet dus op de foto gezien iets naar rechts opschuiven.

Dan wat betreft de afstellingen van je schotel.


Ik heb eerst de coördinaten omgezet naar decimale coördinaten.

Dat kun je met de calculator doen op deze site: http://www.eclecticsite.be/calc/decdec.htm

44°57'20’’N’’ 0°40'18’’E = 44,9555N, 0,6716E

Dat heb ik ingevuld in de Satlex calculator.
Ik neem aan dat je dat zelf ook zo gedaan hebt.
Je krijgt dan deze berekening:
http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=28.2&user_satlo_east=&user_satlo_east_dir=E&satlo_west=19.2&user_satlo_west=&user_satlo_west_dir=E&location=&la=44.9555&lo=0.6716&country_code=fr

Hierin zie je dat de elevatie van de T90 op 33,43 graden moet staan en de skew van de schotel op

107,93, ofwel 17,93 graden scheef moet staan.

Verder moet de Astra 28,2 op L-4.8 staan. Het valt op dat de lnb van de Astra 19,2 op R4.5 staat, dus minder ver naar buiten staat. Hier heb je waarschijnlijk voldoende ruimte.

Je kunt als eerste eens proberen de zaak zo op te schuiven, dat beide lnb’s even ver naar buiten staan.
Hiertoe vul je een denkbeeldige satelliet in die oostelijker staat van de 28,2.
Ik heb 28.47 ingevuld, zie:
http://www.***geen-reclame***/nl/wavefrontier_calc-params.html?satlo_east=&user_satlo_east=28.47&user_satlo_east_dir=E&satlo_west=19.2&user_satlo_west=&user_satlo_west_dir=E&location=&la=44.9555&lo=0.6716&country_code=fr

Je ziet dan dat de lnb van de Astra 28,2 dan op L-4.7 moet staan en de lnb van de Astra 19,2 op R4.7. Ze staan dan precies allebei even ver naar buiten toe. Misschien dat je nu net voldoende ruimte hebt om de Inverto Black Ultra Quad te kunnen monteren. Levert dit te weinig ruimtewinst op, dan zul je de lnb een stuk verder naar buiten moeten verplaatsen door zuidelijker van de Astra 19,2 een denkbeeldige satelliet in te vullen.


Nog even verder kijken naar de gegevens in de tweede berekening:

Je ziet dat de elevatie op 33,38 graden ingesteld moet worden, 0,05 graden minder dan in de eerste
berekening en dat de skew van de schotel nu 108,06 moet zijn, ofwel 0,13 graden schuiner dan in de eerste berekening. Dit zijn natuurlijk minimale verschillen maar als je de lnb naar de andere zijde van de steun moet brengen, worden de verschillen een heel stuk groter.



Veel succes met het afstellen van je T90.

[Sprietje]

Beste Skaak(k)



Dat schreef ik toch in bericht 10 dat de houders niet goed zaten, zelfs met een foto en een tekening er bij.

[FalconerThe]

Beste Skaak(k)



Dat schreef ik toch in bericht 10 dat de houders niet goed zaten, zelfs met een foto en een tekening er bij.



Ik ga morgen alles even omdraaien en dan kijken of er nog altijd een probleem is, voor zover bedankt!

[FalconerThe]

Ik vraag me toch af heb je ooit wel goede ontvangst gehad met omgedraaide houders en klemmen want de lnb hoek daar klopt geen moer van, je ''kijkt'' te veel naar boven.



Het is een nieuwe installatie en de houders waren alleen als test geplaatst, nu klopt er wel een moer van en nog altijd kan ik de kabels niet kwijt. Zonder trukjes is deze combinatie dus inderdaad niet compatibel. Was dus niet een erg goede tip, lol.

[blackeyes]

ik gebruik die quad's ook mijn t90 en heb een paar haakse  fconnectors gebruikt voor de hotbird die kwam net aan die beugel

en het werkt hier perfect

[Sprietje]

Beste FalconerThe

In bericht 10 heb ik twee berekeningen laten zien van de T90 in Le Moulin de Saint-Pierre.


Welke heb je nu gebruikt? Heb je nu alleen een probleem aan één zijde of aan beide zijden.

24 september 2013 aangepast door Sprietje
