Schotel advies gevraagd

[nol]

Ik woon in Houten en ik heb ergens op het forum een afstelling gelezen en dat opgeslagen. De uitkomst was 57mm tussen Astra 1 en 3 en 85mm tussen Astra 1 en de Hotbird. Maar omdat ik niet meer weet waar die vandaan kwam heb ik zelf een controle berekening gemaakt en dat kwam uit op 59mm tussen Astra 1 en 3 en 87mm tussen Astra 1 en de Hotbird

Ze staan nu op 58mm en 86mm

Ontvangst is goed maar het regent nu niet dus afwachten maar ik heb op de 23E 3 transponders van 90% en de rest is lager. Op de 19.2E zijn dat er een paar meer en op de 13E geen één

AGC op alle transponders is ±22% of ±42% en ik lees dat dit niet hoog is en ik weet niet of dat de regenreserve aantast

[smetje limb.BE]

nol het komt goed zie ik al stilletjes

[nol]

Dat verwacht ik ook wel alleen de Thor nog maar daar ben ik mee bezig.

[Eduard07]

Ik heb 3 LNB´s op de 88cm gezet en afgesteld maar op welke frequentie kan ik een goede indicatie krijgen hoe de schotel staat afgesteld ?

Graag zowel voor de 13 en de 19.2 en de 23

En voor hopelijk later ook een goede indicatie frequentie voor de 0.8W

Ik zal het resultaat dan hier melden.

12.596 / V/ 22000 / 5/6 --> BBC World --> Hotbird 13E

12.633 /H /22000 / 5/6 --> KTV --> 19.2E --> Astra 1

12.168 /V / 27500 / 3/4 --> RTL Letzebuerg --> Astra 3/23,5E

12 oktober 2013 aangepast door Eduard07

[Sprietje]

Beste nol



In Houten stel je een Triax 88 als volgt af:



De elevatie van de schotel moet ongeveer op 29 graden ingesteld worden.



Zet de rail ongeveer 8,7 graden schuin, naar het oosten lager dan in het westen.

Plaats de lnb-houder van de Astra 19,2 rechts tegen de lnb-arm als je naar de binnenzijde van de schotel kijkt.

Plaats aan de andere zijde van de arm de lnb van de Astra 23,5 zodat de koppen van de Astra 23,5 en 19,2 tegen elkaar staan.



Plaats de lnb van de Hotbird op 76mm van de Astra 19,2 gemeten van pukkeltje tot pukkeltje aan de voorzijde van de lnb.

De rail moet 8,7 graden schuin staan, d.w.z. de kop van de Hotbird moet 20mm lager staan dan de kop van de Astra 23,5. Meet dit met een waterpas en een rolmaat.

De skew van de lnb’s is als volgt:
Hotbird 13 = 6 graden
Astra 19,2 = 4 graden
Astra 23,5 = 7 graden
Dit met de wijzers van de klok meegedraaid t.o.v. verticaal waterpas als je naar de binnenzijde van de schotel kijkt.

De schotel optimaal uitrichten op de Astra 23,5, niet op de Astra 19,2 want deze lnb staat 3,5mm naast de ideale positie maar dat is voor deze satelliet niet erg. Doe dit zonder diseqc-switch.

Voordat je eventueel de posities van de lnb’s wilt fijntunen, moet je er eerst voor zorgen dan de schotel echt 100% goed op de Astra 23,5 staat uitgericht.

[nol]

@Eduard07

Hotbird :SNR 0 - AGC 0

Astra 1 : SNR 65% - AGC 64%

Astra 3 : SNR 71% - AGC 41%



@Sprietje

Bedankt voor je berekening en zodra het droog is ga ik de afstanden wijzigen.

Maar voor ik dat gaat doen even een vraagje, heb je wel rekening gehouden met mijn Triax88 ? Want je opgegeven maat komt overeen met de Triax78

Mijn eigen berekening is gelijk aan het voorbeeld op pagina 6 van de transponder pdf want de azimut in Utrecht is het zelfde als in Houten. Dat heb ik gevonden in dishpointer.

Volgens transponder en dishpointer is het verschil tussen de 13E en 19.2E 7.7° <=> tangens van 0,135

De afstand is dan 87mm en jij vermeld 70mm en dat komt overeen met de 78cm Triax

Klopt het dat de afstand tussen 19.2E en 23E 58mm moet zijn ?

Als dit allemaal klopt dan hoef ik niets te veranderen aan de afstelling alleen misschien opnieuw de schotel afstellen op de 23E want ik heb afgesteld op de 19.2E

Het hoogte verschil tussen 13E en 23E LNB´s heb ik opgemeten en dat staat nu op 22mm

Corrigeer mij als ik het fout heb.



By the way, ik heb nog steeds vastlopers. B.v. op 11798 H 27500 ¾

SNR is daarop 66% (10.6dB) en de AGC is 24%

13 oktober 2013 aangepast door nol

[Sprietje]

Nol geloof me, ik heb het speciaal voor jou uitgerekend voor de Triax 88 in Houten. Ik kom ook niet uit op 70mm maar op 76mm en daarbij is rekening gehouden dan de lnb van de Astra 19,2 oost 3,5mm teveel naar de Hotbird-lnb staat anders was het 79,5mm geweest.

Bij een Triax 78 kun je geen lnb's plaatsen met koppen van 60mm.

Ik reken ook niet met Tangens maar met graad-radialen.

13 oktober 2013 aangepast door Sprietje

[Eduard07]

12.596 / V/ 22000 / 5/6 --> BBC World --> Hotbird 13E

12596/V/2200/ 3/4 --> BBC World/Hotbird 13E



Verder vind ik je SNR's laag voor een Triax88.

[nol]

@Sprietje

Sorrie 70 is een mistype moest zijn 76 maar ik neem het volledig van je over en ga zodra het droog is op de schotel aanpassen.

Hopelijk heb ik dan sterker signaal en geen vast lopers meer.



@Eduard07

Hopelijk wordt het beter na de aanpassing van Sprietje

Ik heb even gekeken bij Kingofsat en daar staat 12596/V/27500/¾ en daar heb ik wel reactie op maar zeker niet denderend.

SNR is 35% en AGC is 12%



Morgen komt er niets van maar hopelijk dinsdag als het droog is wel en ik denk dat ik dat even moeten afwachten.

Als dat gedaan is dan controleer ik deze transponders weer en zal het melden.

[Eduard07]

...

@Eduard07

Hopelijk wordt het beter na de aanpassing van Sprietje

Ik heb even gekeken bij Kingofsat en daar staat 12596/V/27500/¾ en daar heb ik wel reactie op maar zeker niet denderend.

SNR is 35% en AGC is 12%



Morgen komt er niets van maar hopelijk dinsdag als het droog is wel en ik denk dat ik dat even moeten afwachten.

Als dat gedaan is dan controleer ik deze transponders weer en zal het melden.

Je SNR's zijn veel te laag voor een Triax88 met 3 Alps-twins.

Hoewel door het gewicht van de lnb's de schotelarm enigszins uit het brandpunt kan hangen (Alleen schoren lossen dit probleem op.) vermoed ik ook dat je schotel te laag kijkt, dus de kanteling te ver naar beneden is, onder de Clarke Belt.

Dit probleem moet je het eerst oplossen door - zoals Sprietje al aangaf- de schotel superzuiver af te stellen op basis van Astra 3 met Astra 3/23,5E aan de oostkant van de schotelarm.

Daarna de plaatsing andere lnb's aan de oostkant en westkant van de arm en kanteling oostwaarts van de rail.



Het eindresultaat zou een forse verbetering moeten geven t.o.v.  nu met een ruimte regenreserve.

13 oktober 2013 aangepast door Eduard07

[nol]

Vanmorgen toch nog even bezig gegaan, alles verwijderd en helemaal opnieuw begonnen.

Eerst controle op de beugel gedaan en die staat waterpas.

Toen controle op de schotel en die stond al op 29°.

Daarna de rail uitgelijnd op 20mm verschil tussen 23E en 13E. Hierbij blijkt dat de rail-arm instabiel is en dat heb ik zo goed mogelijk aangepast maar misschien alsnog strippen er op zetten en die ga ik vanmiddag halen.

Toen 19.2E LNB er op en helemaal tegen de arm aan gezet en daarna de 23E LNB aan de andere kant tegen de 19.2E LNB gezet en als laatste de 13E op 76mm vanaf de 19.2E gezet.

Toen de schotel uitgelijnd op het beste resultaat op de SF9000.

De scew moet ik nog doen en kan iemand mij zeggen hoe ik die graden op een gemakkelijke manier kan instellen ?

Bij controle op de transponders is dit nu het resultaat :

12.596 / V / 22000 / 5/6 --> BBC World --> Hotbird 13E SNR is 0 en AGC is ook 0

12.597 / V / 27500 is de SNR 41 en de AGC 91

12.633 /H /22000 / 5/6 --> KTV --> 19.2E --> Astra 1 is de SNR 70 en de AGC 49

12.168 /V / 27500 / 3/4 --> RTL Letzebuerg --> Astra 3/23,5E is de SNR 89 en de AGC 40



Tot zover mijn bevindingen en ik wacht jullie advies verder af



Vanmiddag kreeg ik toestemming om de 2e schotel te plaatsen voor 0.8E maar dat komt nog wel eerst de grote goed hebben.

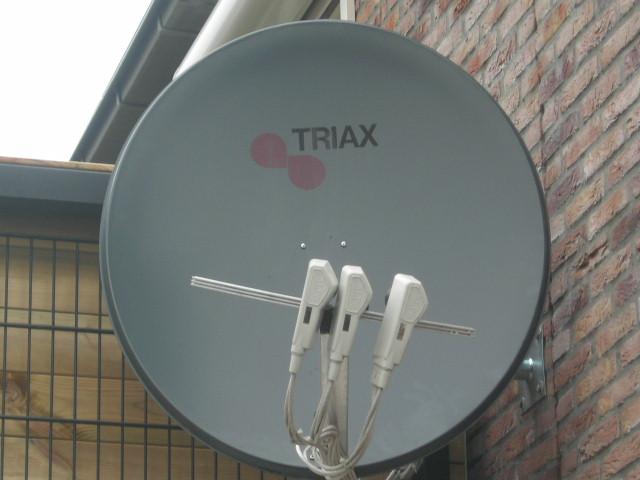

Dit is een foto van de grote schotel zoals die er nu bij staat

14 oktober 2013 aangepast door nol

[Eduard07]

Vanmorgen toch nog even bezig gegaan, alles verwijderd en helemaal opnieuw begonnen.

(..)

De scew moet ik nog doen en kan iemand mij zeggen hoe ik die graden op een gemakkelijke manier kan instellen ?

Bij controle op de transponders is dit nu het resultaat :

12.596 / V / 22000 / 5/6 --> BBC World --> Hotbird 13E SNR is 0 en AGC is ook 0

12.597 / V / 27500 is de SNR 41 en de AGC 91

12.633 /H /22000 / 5/6 --> KTV --> 19.2E --> Astra 1 is de SNR 70 en de AGC 49

12.168 /V / 27500 / 3/4 --> RTL Letzebuerg --> Astra 3/23,5E is de SNR 89 en de AGC 40



Tot zover mijn bevindingen en ik wacht jullie advies verder af

(...)

Dit is een foto van de grote schotel zoals die er nu bij staat


Die eerste frequentie was fout, omdat de FEC 3/4 moest zijn bij BBC World. SNR41 moet beter kunnen.

De skew is een lichte draai van de lnb in de houder met de klok mee. Misschien valt daar nog wel iets mee te halen, maar ik denk dat je ontvangst op de Hotbird beter moet kunnen.

Ik heb de indruk dat met SNR70 op KTV je instelling van Astra1 al aardig goed staat.

En dat geldt ook voor Astra 3.

Heb je al meer zenders ingeladen en getest op signaal? Bijv. CDS-zenders zoals History HD of Eurosport HD?



.

[nol]

Op dit moment zijn dit de resultaten van 12.597 / V / 27500 is de SNR 33 en de AGC 14

en dit voor 12.633 /H /22000 / 5/6 --> KTV --> 19.2E --> Astra 1 is de SNR 65 en de AGC 55

en voor 12.168 /V / 27500 / 3/4 --> RTL Letzebuerg --> Astra 3/23,5E is de SNR 84 en de AGC 42

Alle zenders zijn ingeladen en op 11.798/H/27500 heb ik een SNR van 74 en een AGC van 23

De skew kan ik nog iets proberen bij te stellen door de LNB iets te verdraaien.

[Eduard07]

Concentreer je maar op de SNR waarden en dan vind ik ze voor een Triax88 met Alpsen tegenvallen.

Vooral die waarde van BBC zou echt hoger moeten.

Ik denk dat je nog wat moet sleutelen aan de schotel, de rail en de lnb's.

Waar je mee zou kunnen beginnen is het schuiven van de halzen van de lnb's naar voren of naar achteren in de houders voor een optimaal resultaat.



Maar mogelijk staat de kanteling van de schotel ook nog niet optimaal.Dit kan ook het gevolg zijn van het gewicht van de lnb's op een toch wat fragiele schotelarm en rail.

14 oktober 2013 aangepast door Eduard07

[nol]

Ik heb het nu staan zoals Sprietje het heeft opgegeven en eerlijk gezegd heeft dat wat moeite gekost om het zo te krijgen maar het is gelukt.

Muurbeugel staat waterpas - schotel staat op 29° - 23E staat exact 20mm hoger dan 13E

LNB´s zitten aan de voorkant vast geklemd dus bij de kop, misschien hier nog wat mee doen ?

En de skew heb ik gegokt maar ik weet niet hoe ik die exact op de opgegeven graden kan zetten.

Als ik de schotel meer of minder kantelt zie ik op de SF9000 direct de level lampjes verminderen.
