Schotel advies gevraagd

[Eduard07]

Oke, dan ben ik benieuwd of het verschuiven van de halzen nog wat oplevert.

Die skew is natuurlijk ook maar weinig op jouw locatie. 6 graden bv is vergelijkbaar met 1 minuut op de klok.

Maar hou in je achterhoofd dat de lnb's door hun gewicht de afstellingen wat out of focus kunnen hangen.



Maar die BBC Hotbird vind ik echt voor verbetering vatbaar.

14 oktober 2013 aangepast door Eduard07

[Sprietje]

Beste Nol

Ik heb een kleine vergissing

gemaakt. Ik heb de afstanden berekend alsof het lnb’s zouden zijn met koppen van 60mm. Je gebruikt ALPS en dan worden de afstanden voor de lnb’s een fractie anders.

De afstand tussen de Astra 23,5 en 19,2 moet zijn 54,5mm.

De afstand tussen de Astra 19,2 en de Hotbird moet 80mm zijn.

Dit gemeten van pukkeltje voorzijde lnb tot pukkeltje voorzijde lnb.

De rest blijft allemaal hetzelfde.

In dit geval mag je de schotel ook optimaal afstellen op de middelste lnb, de Astra 19,2.

Je vroeg in bericht 41 nog even hoe je de skew van de lnb het makkelijkste kon afstellen.

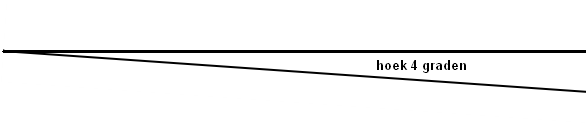

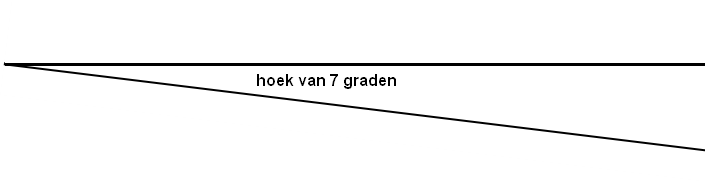

Ik heb drie hoeken bijgevoegd zoals ik die in bericht 35 heb aangegeven. Die kun je uitprinten en
uitknippen en achter op de lnb plakken. Als dan die ene lijn op het zicht precies verticaal staat, staat de schuinte van de lnb goed.

Natuurlijk kun je daarna nog kijken of je door een iets andere skew-instelling een nog betere

signaalkwaliteit kunt krijgen maar de nauwkeurigheid van ALPS kennende denk ik dat niet.

[Eduard07]

Ik word nu wel erg nieuwsgierig naar de positieve verschillen die deze bijstellingen gaan opleveren.

[nol]



Maten aangepast maar echt verschil merk ik niet. Jammer maar ik denk dit dit het hoogst haalbare is.

Op dit moment zijn dit de resultaten van 12.597 / V / 27500 13E --> Hotbird is de SNR 48 en de AGC 91

en dit voor 12.633 /H /22000 / 5/6 --> KTV --> 19.2E --> Astra 1 is de SNR 70 en de AGC 52

en voor 12.168 /V / 27500 / 3/4 --> RTL Letzebuerg --> Astra 3/23,5E is de SNR 93 en de AGC 42

Zoals je ziet een lichte verbetering mar niet explosief beter.

Jammer maar hopelijk heb ik geen stil beeld en enige regen reserve. Gisteren viel het beeld niet uit en ook geen stil beeld.

Nu even afwachten hoe het gaat met de nieuwe afstanden van de LNB´s

Nogmaals iedereen bedankt.

[Eduard07]

De 12.597 / V / 27500 13E --> Hotbird is wel een van de zwakkere frequenties.

KTV op de Astra 1 zal ook niet veel beter kunnen.



De enige manier waarop je nog verbetering kunt bereiken is een switch met een laag signaalverlies (Spaun, Triax) en de beste coax (bv Koka).

Maar zolang je op deze frequenties beeld houdt, zal de rest geen probleem moeten zijn.

Veel succes!

[smetje limb.BE]

De 12.597 / V / 27500 13E --> Hotbird is wel een van de zwakkere frequenties.

KTV op de Astra 1 zal ook niet veel beter kunnen.



De enige manier waarop je nog verbetering kunt bereiken is een switch met een laag signaalverlies (Spaun, Triax) en de beste coax (bv Koka).

Maar zolang je op deze frequenties beeld houdt, zal de rest geen probleem moeten zijn.

Veel succes!

met triax 110 en moteck 2100

12.597 / V / 27500 13E --> Hotbird  100% of 30DB snr

 12.633 /H /22000 / 5/6 --> KTV --> 19.2E  100%  of 30DB snr

12.168 /V / 27500 / 3/4 --> RTL Letzebuerg --> Astra 3/23,5E  100%  of 30DB snr

Dat geeft mijn dream 800SE aan ag geeft hij maar een heel laag % aan

dus het kan toch beter ,maar daar zit wel wat geduld bij het afstellen enz

16 oktober 2013 aangepast door smetje limb.BE

[Eduard07]

met triax 110 en moteck 2100

12.597 / V / 27500 13E --> Hotbird  100% of 30DB snr

 12.633 /H /22000 / 5/6 --> KTV --> 19.2E  100%  of 30DB snr

12.168 /V / 27500 / 3/4 --> RTL Letzebuerg --> Astra 3/23,5E  100%  of 30DB snr

Dat geeft mijn dream 800SE aan ag geeft hij maar een heel laag % aan

dus het kan toch beter ,maar daar zit wel wat geduld bij het afstellen enz

Die 30 dB's kloppen volgens mij niet, maar logisch dat je meer signaal hebt met een Triax110 ipv Triax88.

[Sprietje]

Beste nol

Zou je eens een foto kunnen maken van de lnb’s en de schotel. Misschien zien we zaken die niet helemaal in orde zijn.

[smetje limb.BE]

Die 30 dB's kloppen volgens mij niet, maar logisch dat je meer signaal hebt met een Triax110 ipv Triax88.

tja ik kan de cijfers ook niet veranderen

maar als ik eens tijd heb dan zal ik eens op een triax 80cm die ik nog heb liggen een oudere hoe de waarden daar zijn

ik heb natuurlijk ook zenders van vb 90%

ik heb zelfs met mijn humax 5400Z  eens op orf (sd) met chanel master 120CM op allebij de signaal meters ook volledig 100% gehad en dat was toen voor de humax een echte uitblinker

deze foto is van deze site als vb

16 oktober 2013 aangepast door smetje limb.BE

[nol]

Hoi Sprietje

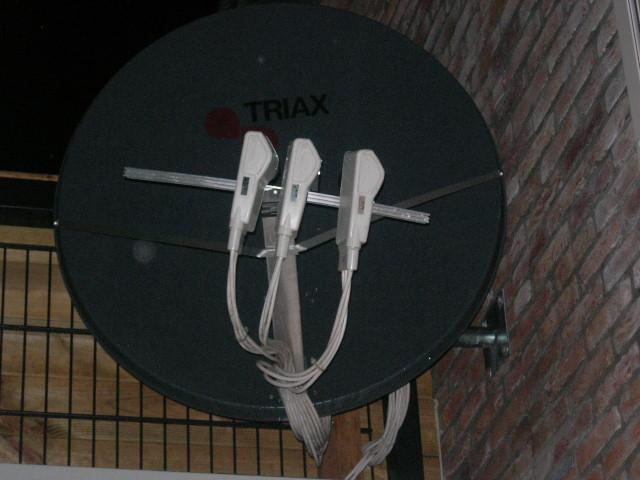

Ik heb net even een foto genomen maar als het niet duidelijk is dan maak ik er morgen nog wel één

[smetje limb.BE]

zet je schotel eens op 30°

dit is gewoon een test , en kijk dan nog eens naar jou signaal , het is natuurlijk wat wikken en wegen he nol

[nol]

Heb ik al gedaan en ook naar 28° en ook heb ik de skew verdraait en ook de schotel gedraaid maar alles wordt slechter.

Ik wacht Sprietje nog even af of die wat ziet wat niet goed is maar ik denk dat dit het maximale is wat haalbaar is. Hopelijk krijg ik geen vastlopers of blokken meer.

[smetje limb.BE]

ja nol als ja dat al eens geprobeerd hebt dan kan je later eens een andere  lnb proberen

vb inverto ,,, of xxx

maar wacht gewoon af , als je geen blokken meer hebt dan is het natuurlijk ook goed

ps heb je ook al eens je schotel een beetje naar link of rechts gedaan (duwen) en kijken wat je signaal meter nu aangeeft ?

16 oktober 2013 aangepast door smetje limb.BE

[nol]

Ja ook gedaan en ook naar beneden en naar boven. Ook heb ik de arm verstevigd met aluminium strippen

[Sprietje]

Beste nol

Slechts een paar dingen vallen me op:

De schuinstand van de rail staat optimaal.


De skew van de lnb’s staan niet goed.

Bij kwalitatief minder goede lnb’s kan er best een afwijking in de antennestand van de lnb zitten maar bij ALPS komt dit bijna niet voor.



De skew van de Hotbird-lnb (rechts) staat op 8-9 graden. Dit moet 6 graden zijn.

De skew van de Astra 19,2 lnb (midden) staat op 12 graden. Dit moet 4 graden zijn.

De skew van de Astra 23,5 lnb (links) staat op 12 graden. Dit moet 7 graden zijn.

Probeer dus nog eens of je met minder schuinstand van de lnb’s een betere signaalkwaliteit krijgt.

Omdat jij met ALPS-lnb’s werkt waarbij je dus niet hoeft te smokkelen met de lnb-afstanden, is het van het grootste belang om de schotel in zijn geheel eerst goed uit te richten op de Astra 19,2 voordat je gaat proberen of je met het iets aanpassen van de afstanden van de lnb’s nog iets beter signaal kan krijgen.

17 oktober 2013 aangepast door Sprietje
