Maximum E-85 Multifocus schotel afstellen

[Plexie]

Ik heb de volgende satellieten  astra 1-2-3- en hotbird.

Op astra 1 en 2 plus hotbird heb ik  80% tot 85% ontvangst en astra 3 krijg ik niet hoger dan 40%, ik heb astra 1 en 2 vanuit het midden van de schotel afgesteld, wie heeft hier nog een oplossing voor.

[Eduard07]

Ik heb de volgende satellieten  astra 1-2-3- en hotbird.

Op astra 1 en 2 plus hotbird heb ik  80% tot 85% ontvangst en astra 3 krijg ik niet hoger dan 40%, ik heb astra 1 en 2 vanuit het midden van de schotel afgesteld, wie heeft hier nog een oplossing voor.

Had je niet beter Astra 3 in het midden kunnen zetten? Astra 1 en 2 zijn toch sterk genoeg in onze regio en sterker dan Astra 3.

Welke lnb's gebruik je? Te brede koppen belemmeren het maximaal focussen op beide satellieten. Astra 3 en 1 zitten immers heel dicht naast elkaar.

Daar ben je op zijn minst 1 smalle lnb (Alps) voor nodig.

27 oktober 2013 aangepast door Eduard07

[smetje limb.BE]

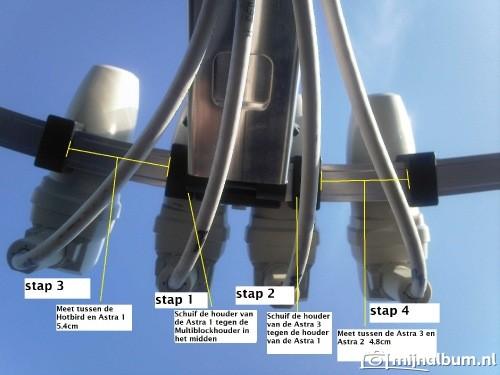

doe het zo

zie foto en wel jou lnb's wat anders instellen he

de afmetingen van de lnb's zijn voor jou schotel iets anders

27 oktober 2013 aangepast door smetje limb.BE

[stevie-v]

Heb je foto,'s van je opstelling ?

27 oktober 2013 aangepast door stevie-v

[smetje limb.BE]

Heb je foto,'s van je opstelling ?

zet eens een foto van jou opstelling hier op de site

dat zou voor velen al een hele oplossing zijn

met afmetingen van jou lnb's

27 oktober 2013 aangepast door smetje limb.BE

[stevie-v]

Ik heb zelf ook een E85 met de volgende satellieten 28.2 23.5 19.2 13 9 4.8 en die waardes moeten veel hoger kunnen,het is wel zo wat Eduard07 zegt je kan niet enkel lnb's gebruiken met brede kop

[Plexie]

Ik gebruik de Alp als lnb's heb op het ogenblik geen foto's van de schotel, ik ga morgen als het weer het toelaat de rails laten hellen kwam ik hier ook tegen op de forum

Bedankt voor jullie info, ik laat het jullie weten

[smetje limb.BE]

Ik gebruik de Alp als lnb's heb op het ogenblik geen foto's van de schotel, ik ga morgen als het weer het toelaat de rails laten hellen kwam ik hier ook tegen op de forum

Bedankt voor jullie info, ik laat het jullie weten

ok op goed geluk morgen

[Sprietje]

Beste Plexie



De rail hellen? In principe kan de rail niet schuin gezet worden en dat is ook helemaal niet de bedoeling om de rail schuin te zetten. Je moet de schotel scheef zetten. Daarvoor zit er een speciale schotelskew instelling voor op de schotel.

Als je even laat weten waar je ongeveer woont, dan geef ik wel op hoe scheef de schotel ingesteld moet worden.

[trust]

Ik heb de volgende satellieten  astra 1-2-3- en hotbird.

Op astra 1 en 2 plus hotbird heb ik  80% tot 85% ontvangst en astra 3 krijg ik niet hoger dan 40%, ik heb astra 1 en 2 vanuit het midden van de schotel afgesteld, wie heeft hier nog een oplossing voor.

Hoe bedoel je , Astra 1 en 2 vanuit het midden ?

HB en Astra 2 (28.5) zijn toch de buitenste lnb's .

[smetje limb.BE]

Staat de diseqc instelling wel goed

[Plexie]

Hallo ik heb het advies zoals connexxion het hier heeft beschreven op het forum opgevolgd, het signaal staat nu op 79% het zou nog beter kunnen maar door de storm bekijk ik dit later wel.

Bedankt voor jullie hulp.

De eerste stap is de Astra 19.2.

De Astra 19.2 lnb zit rechts van het midden als je voor de schotel staat en
deze schuif je helemaal naar links tot die tegen de Multiblockhouder in het
midden drukt.

Als je de Astra 19.2 op zijn best hebt zet je de schotel overal vast, want hier
hoeven we niet meer aan te zitten.



De tweede stap is de Astra 23.5.

Dit is heel makkelijk, je schuift als je voor de schotel staat de lnb aan de
linkerkant er op en je schuift hem net zo ver door tot dat de zwarte lnb
houders van de 19.2 en de 23.5 tegen elkaar aan komen.

Deze staat nu gelijk goed.



De derde stap is de Hotbird.

Deze schuif je als je voor de schotel staat op de rechterkant van de rail.

Pak een duimstok en schuif door tot je 5.4cm van de Astra 19.2 vandaan zit.

Dit is vanaf de onderkant gemeten (zie Foto)..



De vierde stap is de 28.2.

Deze schuif je als je voor de schotel staat op de linkerkant van de rail.

Pak weer een duimstok en schuif door tot je 4.8cm van de Astra 23.5 vandaan
zit.

Ook dit is weer vanaf de onderkant gemeten (zie Foto).



De laatste stap is de rail hellen

Druk nu de rail in zijn geheel rechts naar beneden als je voor de schotel staat
tot die niet meer verder naar beneden gaat, de Hotbird uiterst rechts staat nu
laag en de Astra 28.2 staat nu hoog, zet je rail nu goed vast.

Als het goed is heb je nu overal beeld op, en anders een klein beetje
finetunen.



Zet nu de lnb's vast met de schroefjes en je bent klaar.

[Sprietje]

Maar beste Plexie, een Maximum E-85 is toch geen Triax 78? Een E-85 heeft een heel andere afstelling. Bovendien is de afstelling van een schotel afhankelijk waar de schotel staat. Het maakt flink wat verschil uit of die in Groningen of in Brugge staat.
