Transparante satelliet schotel 80CM ombouwen 4lnb's

[smetje limb.BE]

klusjes dag

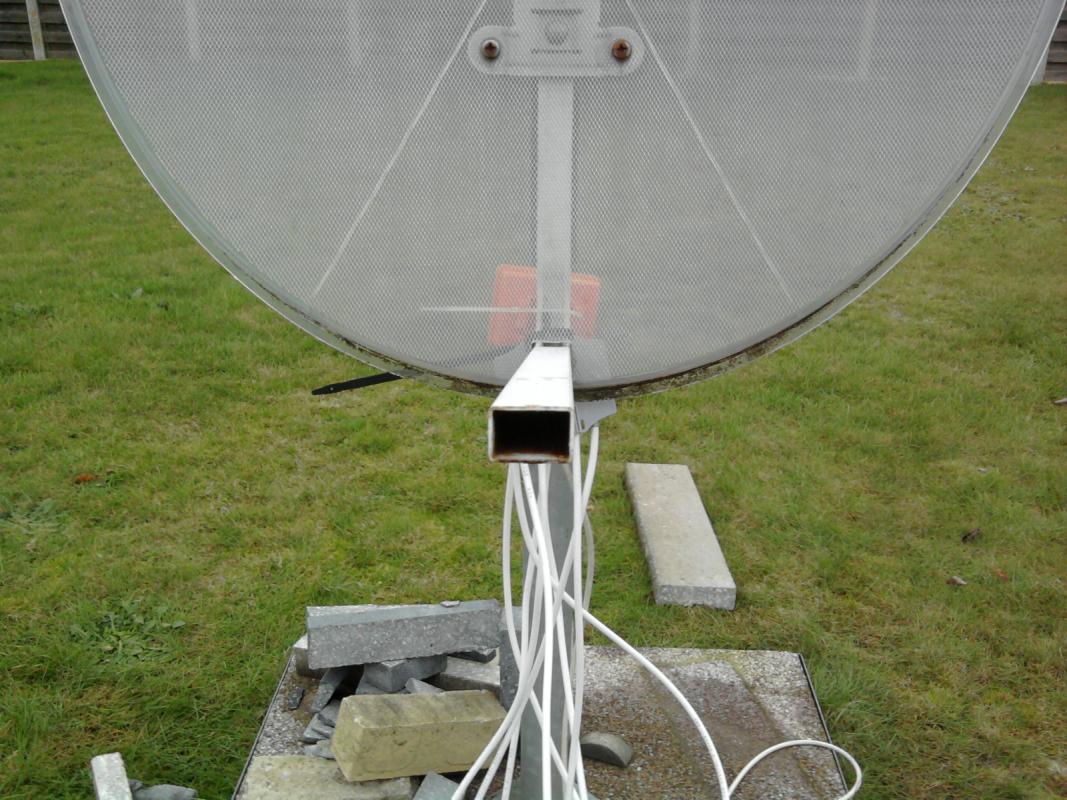

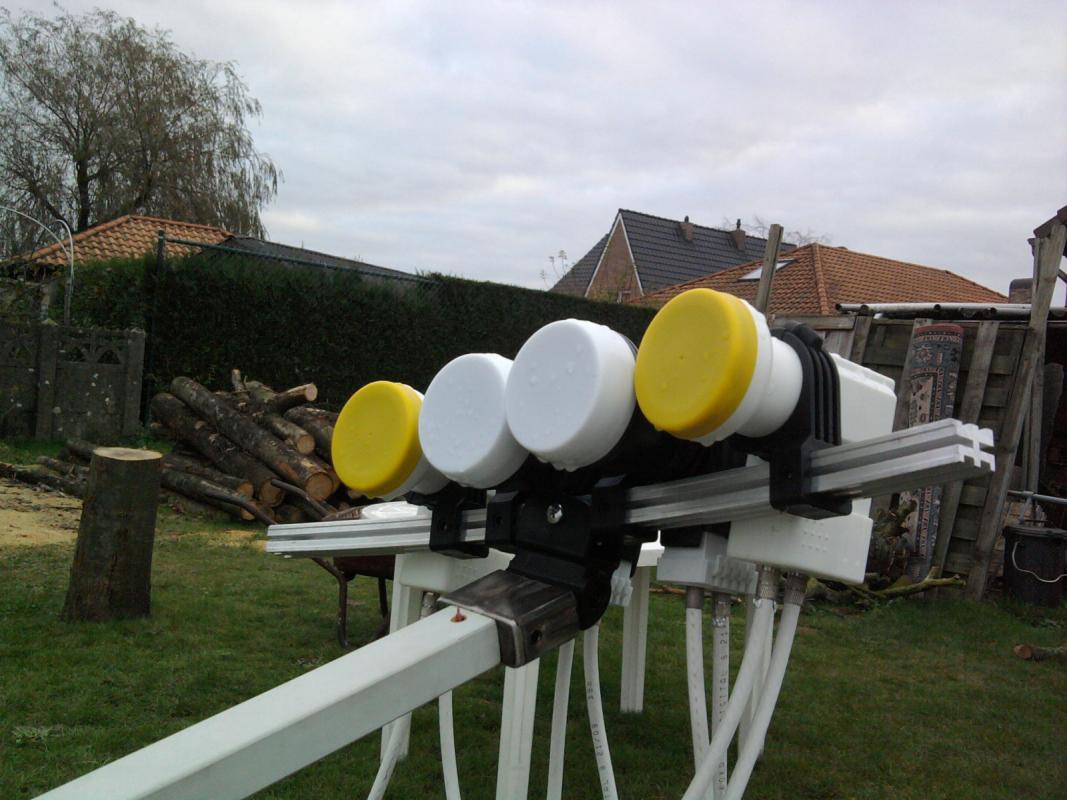

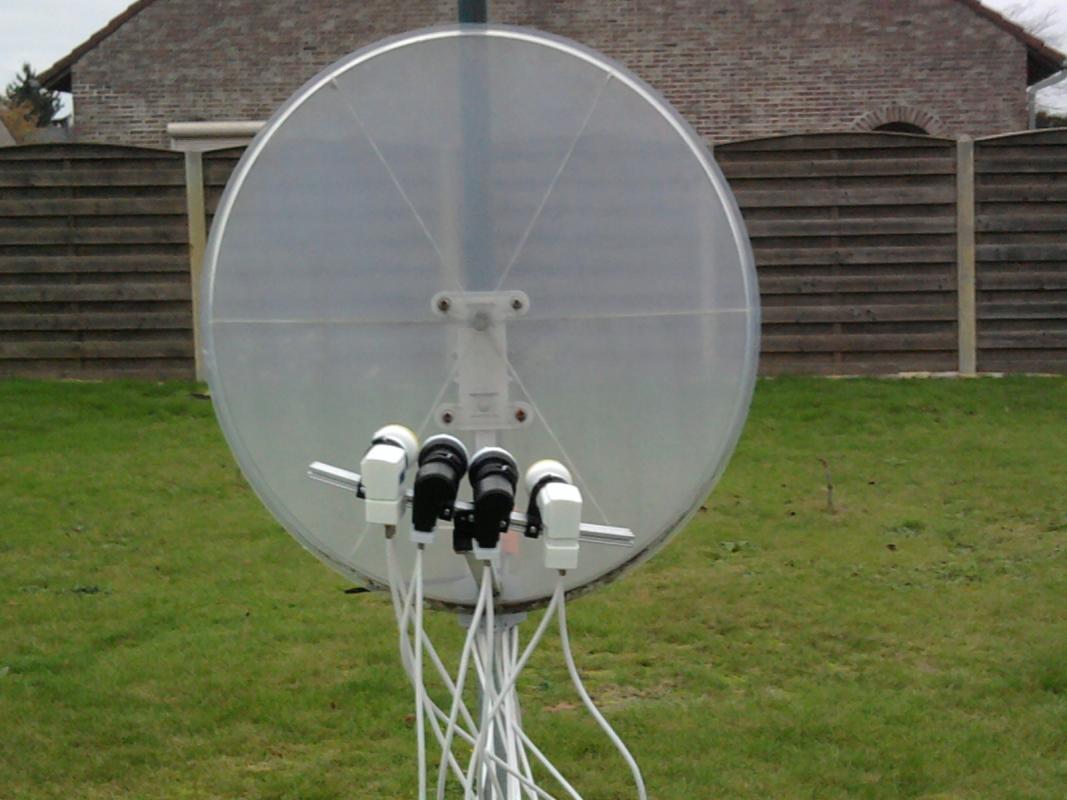

hier een schotel die ik omgebouwd heb met een multyrail van xxx

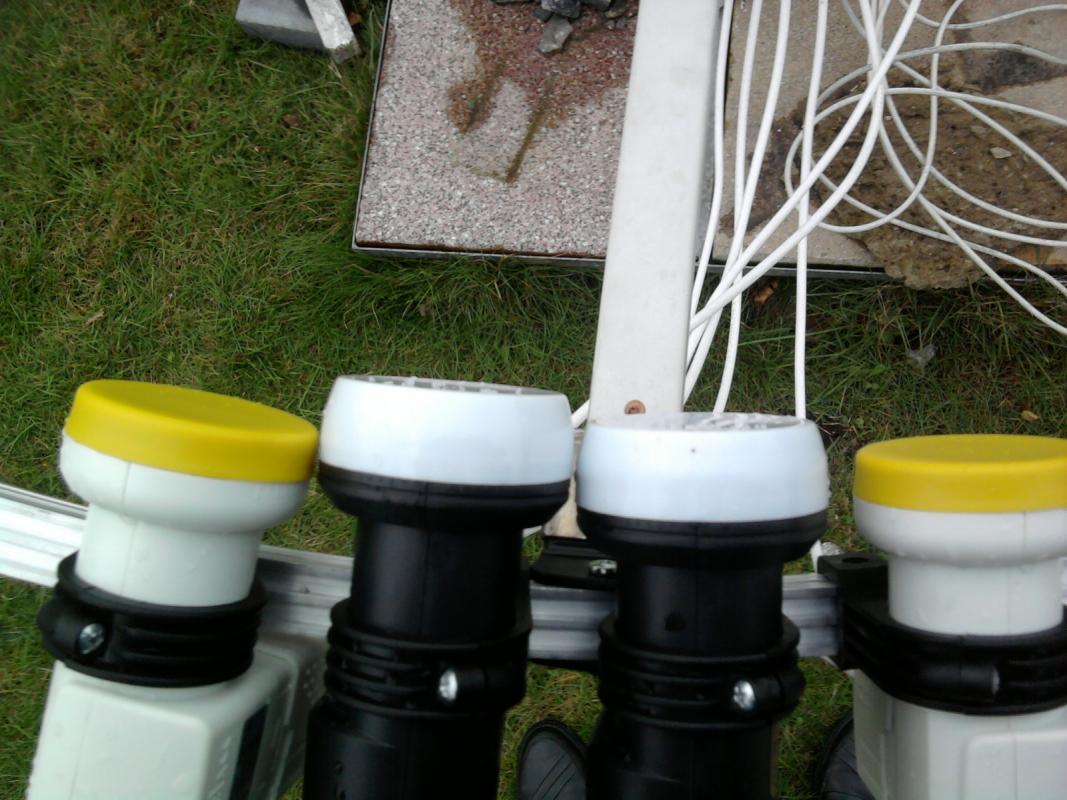

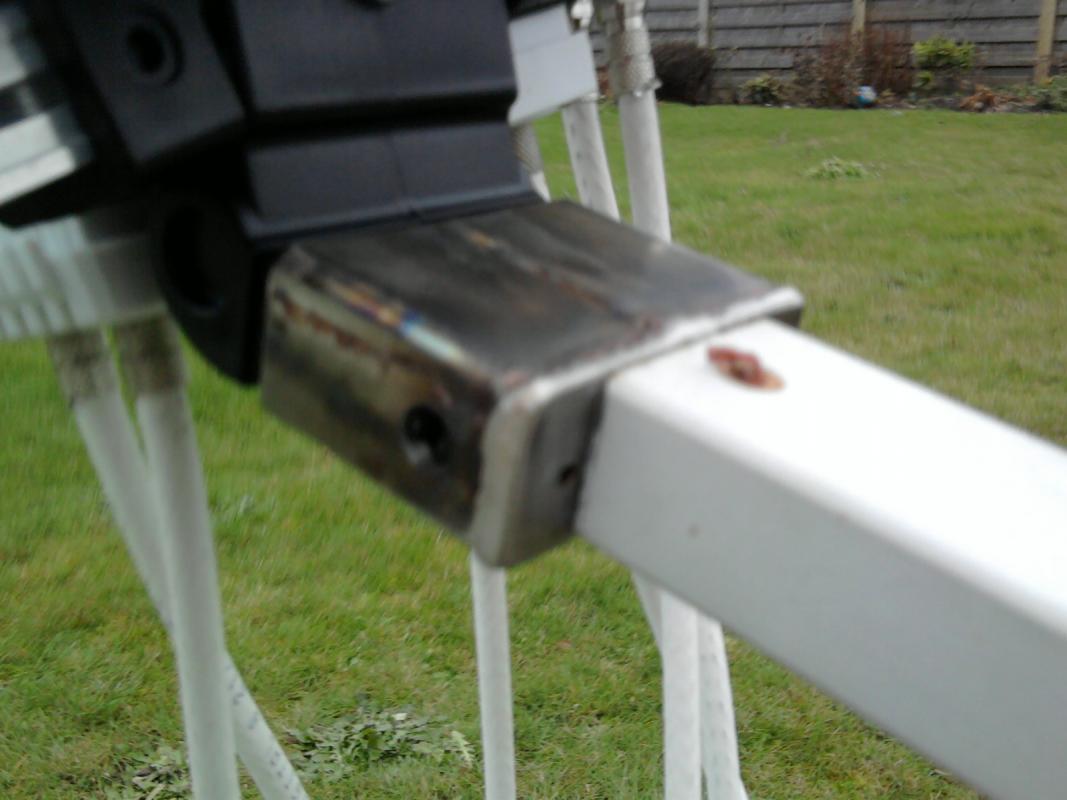

deze schotel had de originele lnb houder niet meer en heb nu een stuk gemaakt waar een multyrail in past zie foto's

het uitrichten ging ook vrij goed,de lnb van astra  staan alle 3 tegen elkaar

hotbird ongeveer een 1.5cm verder open

toch leuk geweest dit tekunnen verwezenlijken

24 november 2013 aangepast door smetje limb.BE

[blackeyes]

prima gemaakt man  ziet er netjes uit

alleen de f connectors kennen nog wat beter afgewerkt worden zie ik een paar rubbers voor ze goed af te sluiten en waterdicht  te maken kosten ook bijna niks

als je nu ook nog het optimale eruit ken halen met ontvangst ken je er gewoon echt trots op zijn

24 november 2013 aangepast door blackeyes

[Eduard07]

Netjes gedaan.

Maar hoe is het rendement van zo'n doorkijkschotel?

Ik ken ze nog uit het analoge tijdperk, maar ik meende dat ze minder rendement gaven bij digitale signalen.

[smetje limb.BE]

ik zal straks als het wat mee zit foto maken van het signaal op de 4 sats

maar toen ik gisteren avond hem aan het uitrichten was had ik toch veel signaal 87% en meer op bepaalde zenders

hier wat gegevens

Schotel 80 cm transparant

model:





transparante satelliet schotel doorzichtig en licht,

kan onopvallend geplaatst worden. offset 80 cm versterking 33,8 db. ...

24 november 2013 aangepast door smetje limb.BE

[Sprietje]

Hallo smetje, dat ziet er inderdaad netjes uit.

Hoe heb jij de afstand nog kunnen bepalen van de lnb-houder tot aan de schotel als je de originele lnb-houder niet meer had?

Weet je toevallig welk merk schotel dit is? De geperforeerde schotels, de zogenaamde meshdishes
worden in Engeland veel gebruikt voor o.a. de Freesat maar die zijn meestal ovaal, breder dan hoog.



Ronde meshdishes van geperforeede staalplaat kom je weinig tegen maar zijn er wel tot 90cm
diameter voor de ku-band. Jij hebt een Mesh Dish.

Een Mesh Dish van gaas voor de C-band zijn altijd prime-focus schotels en bestaan er in veel grotere diameters.
Als we over transparante schotels spreken, dan zijn dat normaal gesproken polycarbonaat schotels.

[josse]

mooi gedaan!

[smetje limb.BE]

Hallo smetje, dat ziet er inderdaad netjes uit.

Hoe heb jij de afstand nog kunnen bepalen van de lnb-houder tot aan de schotel als je de originele lnb-houder niet meer had?

Weet je toevallig welk merk schotel dit is? De geperforeerde schotels, de zogenaamde meshdishes

worden in Engeland veel gebruikt voor o.a. de Freesat maar die zijn meestal ovaal, breder dan hoog.



Ronde meshdishes van geperforeede staalplaat kom je weinig tegen maar zijn er wel tot 90cm

diameter voor de ku-band. Jij hebt een Mesh Dish.

Een Mesh Dish van gaas voor de C-band zijn altijd prime-focus schotels en bestaan er in veel grotere diameters.

Als we over transparante schotels spreken, dan zijn dat normaal gesproken polycarbonaat schotels.

ik heb gewoon een stuk gemaakt die in de lnb buis past sprietje !

maar ik moet normaal ongeveer 6mm van die buis afzagen dan komt hij wat dichter tot het brandpunt

dit is ook maar een test he

en het merk staat er niet meer op zie hem niet staan

24 november 2013 aangepast door smetje limb.BE

[smetje limb.BE]

ik heb er

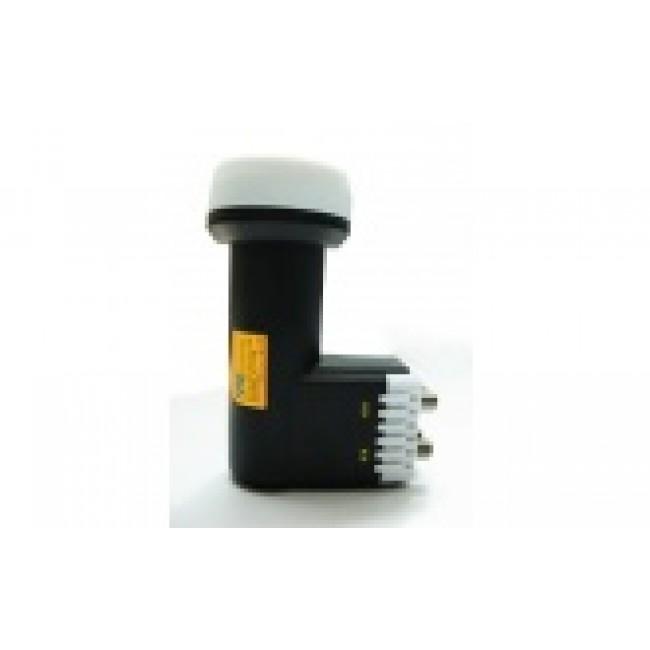

2 x  sab premium twin lnb (l 911)



2x Digiclass germany  twin lnb DC-02

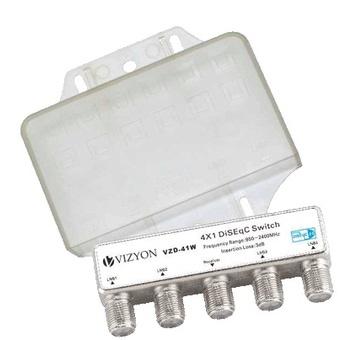

1x vizyon vzd-41 switchs

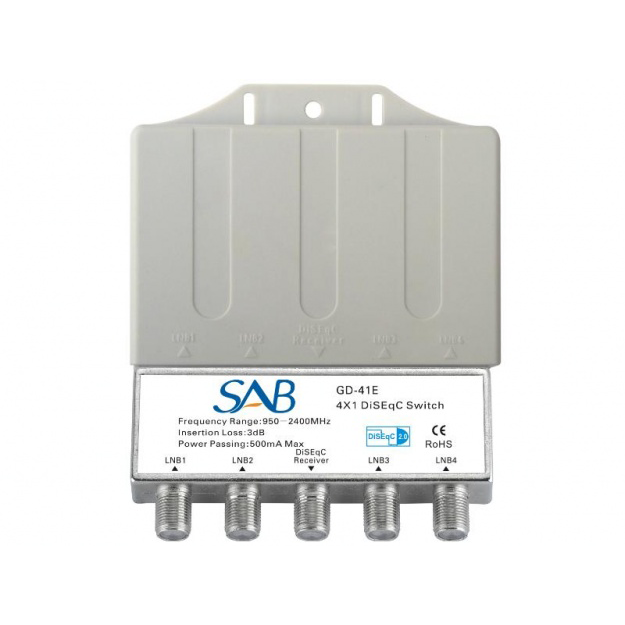

1x sab disecq 4x1



deze producten staan er op nu

24 november 2013 aangepast door smetje limb.BE

[Sprietje]

Beste Eduard07

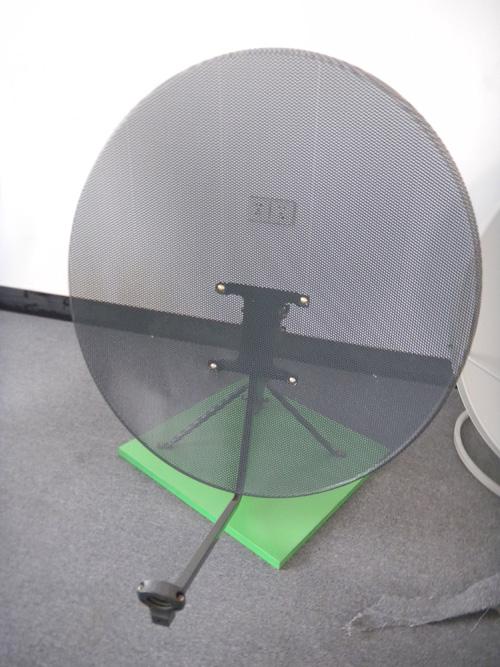

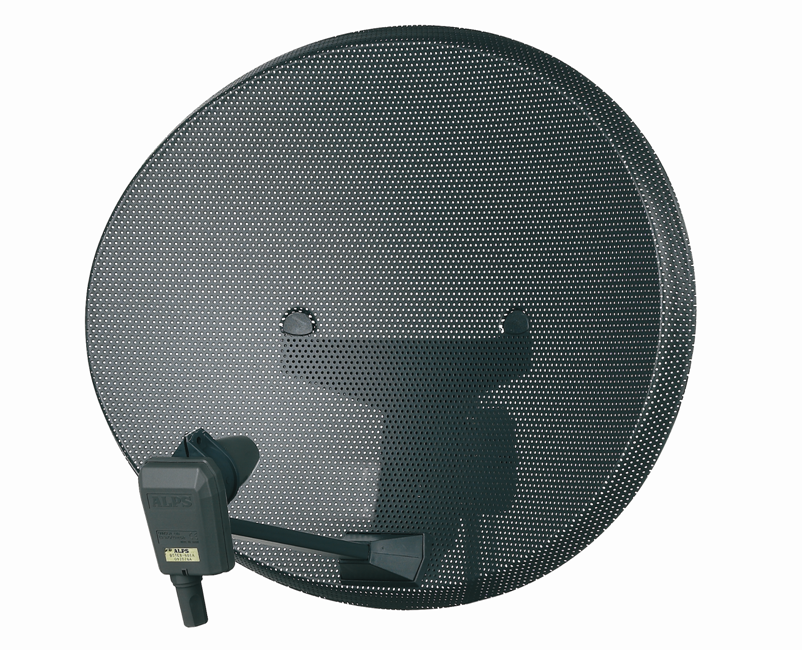

Over het rendement van zo’n Mesh schotel hoef je je geen zorgen te maken. Zolang de gaten kleiner zijn dan 10% van de golflengte, is er niets aan de had. De golflente voor de Ku-band is ongeveer 25mm. Als de gaatjes dus niet groter zijn dan 2,5mm, heb je geen rendementsverlies. Anders zouden ze in Engeland ook niet zo veel gebruiken maken van Mesh Dishes want alle Freesat schotels zijn van geperforeerde staalplaat, zie de bijlage van de Triax Freesat Mesh Dish.

[smetje limb.BE]

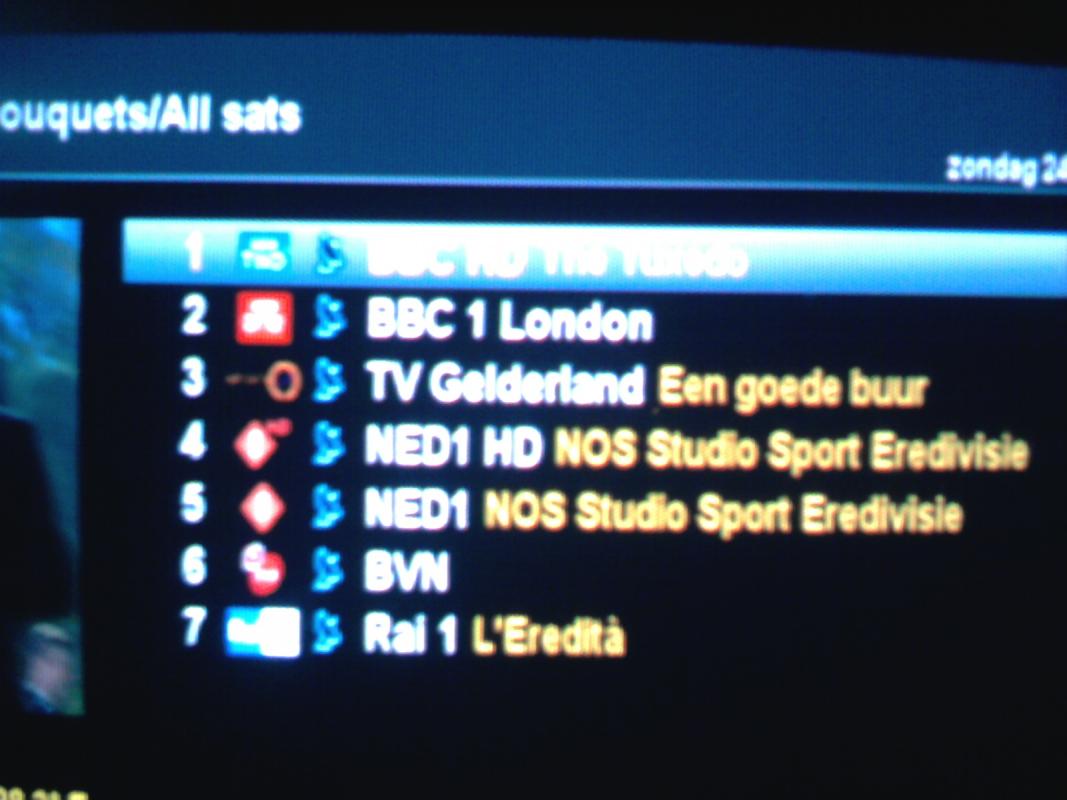

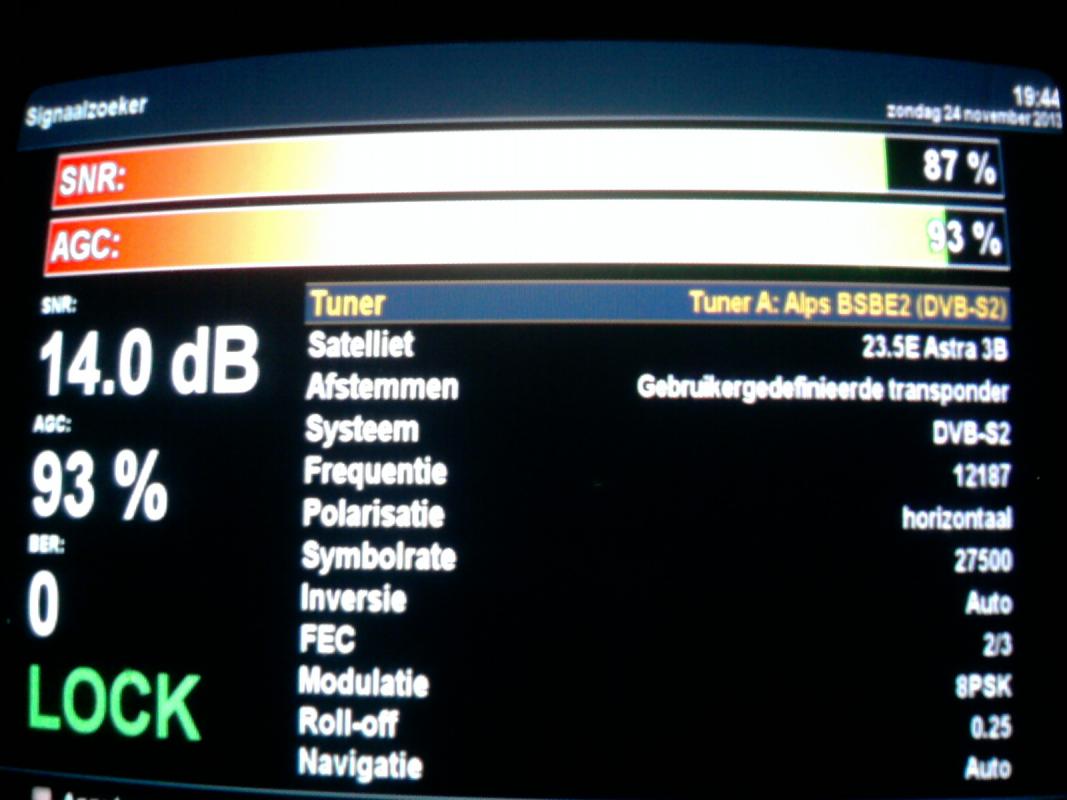

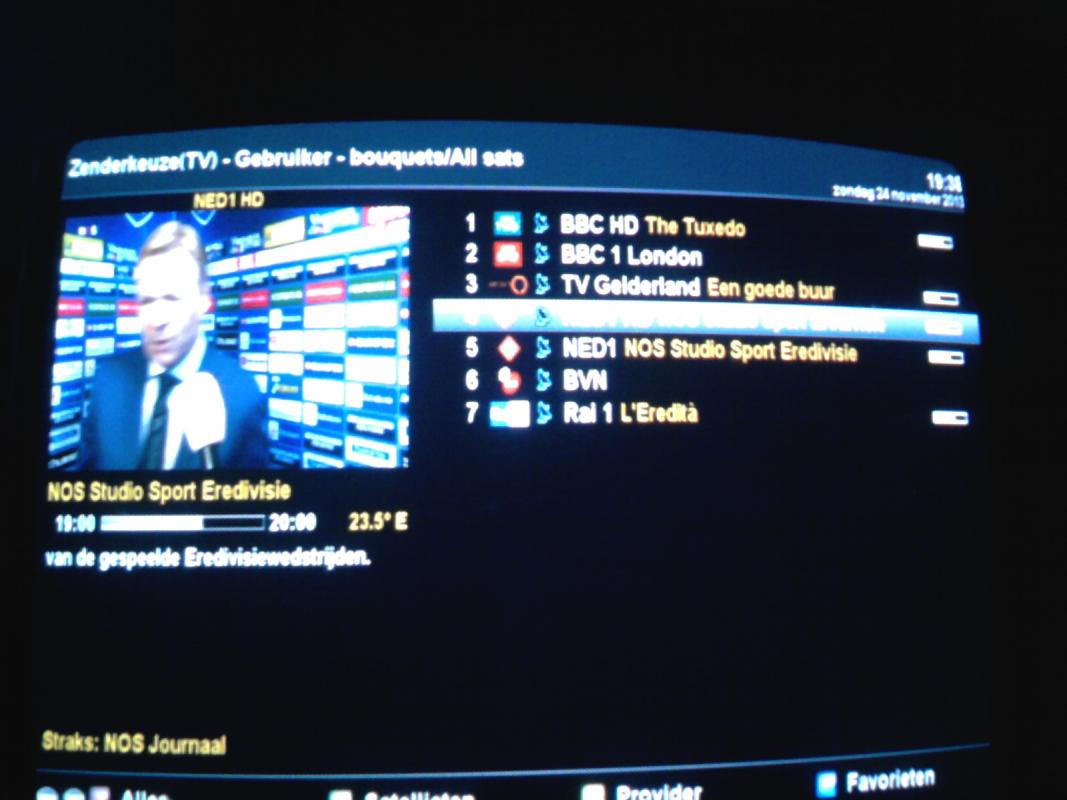

het signaal...zie foto's

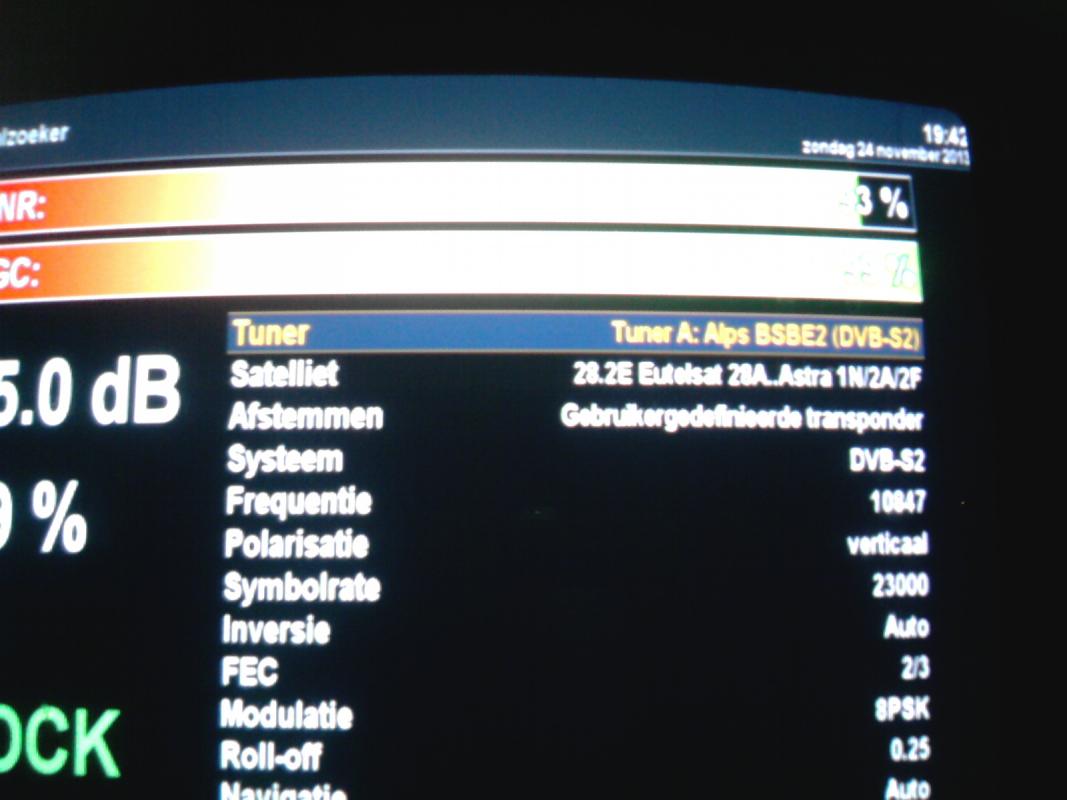

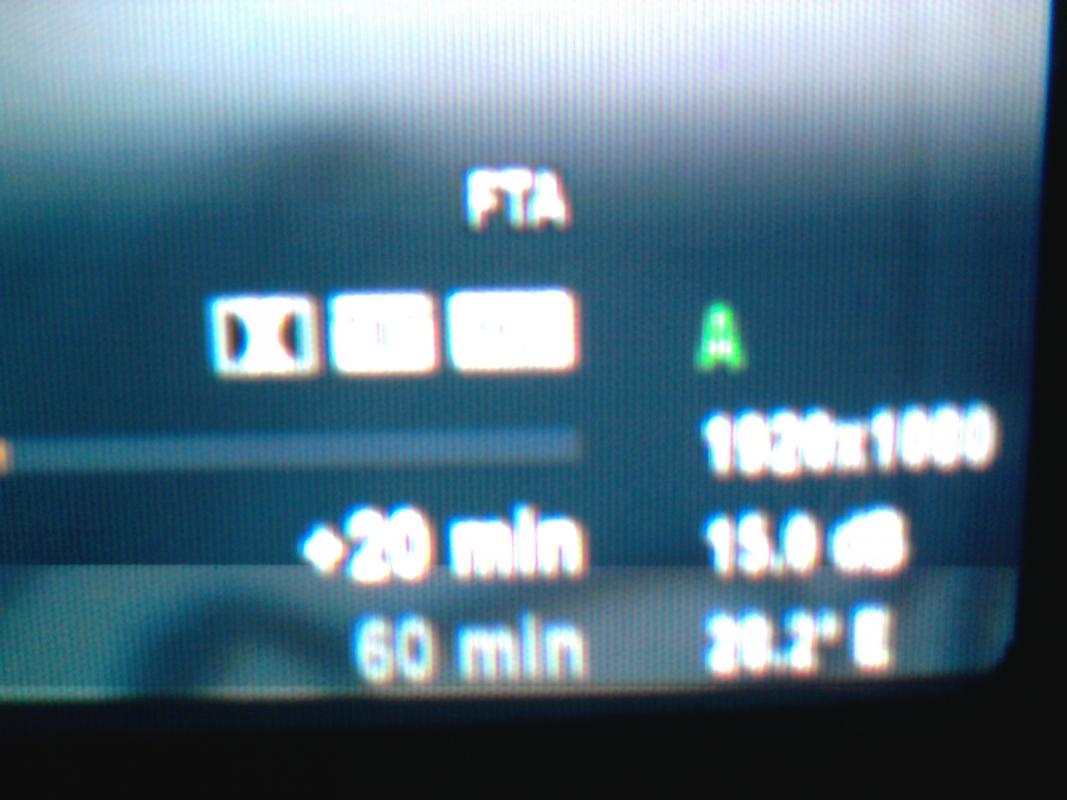

28.2°E

bbc1 hd

bbc1

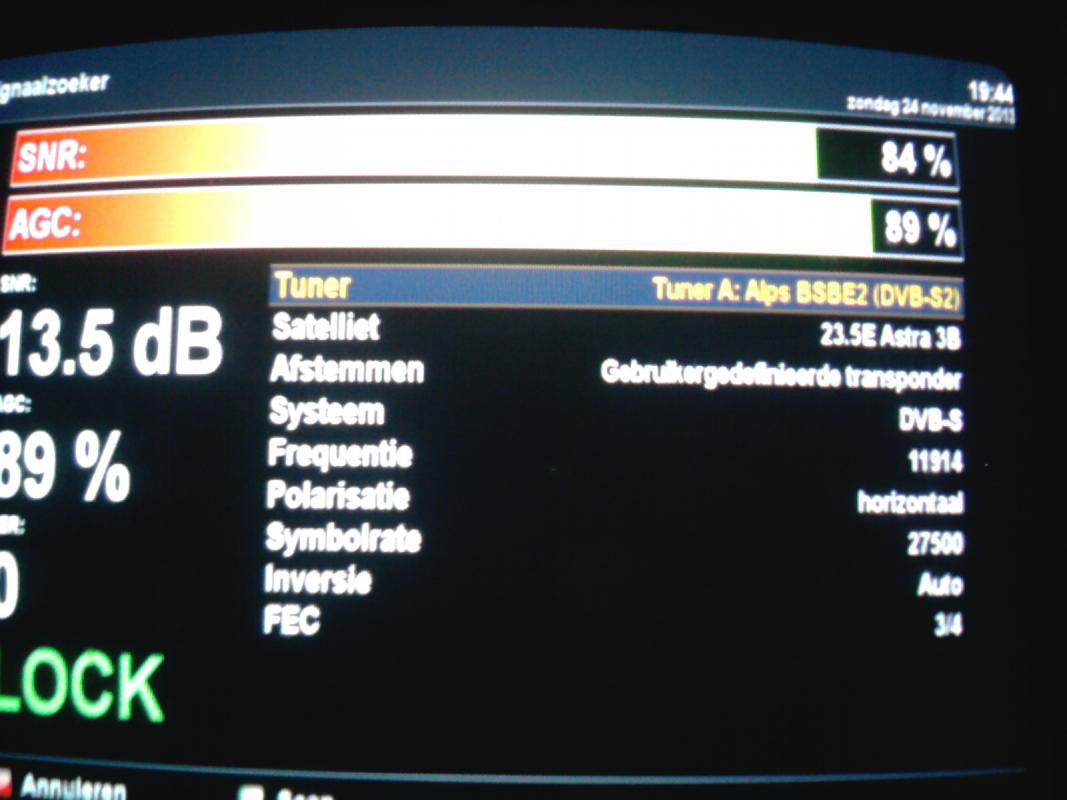

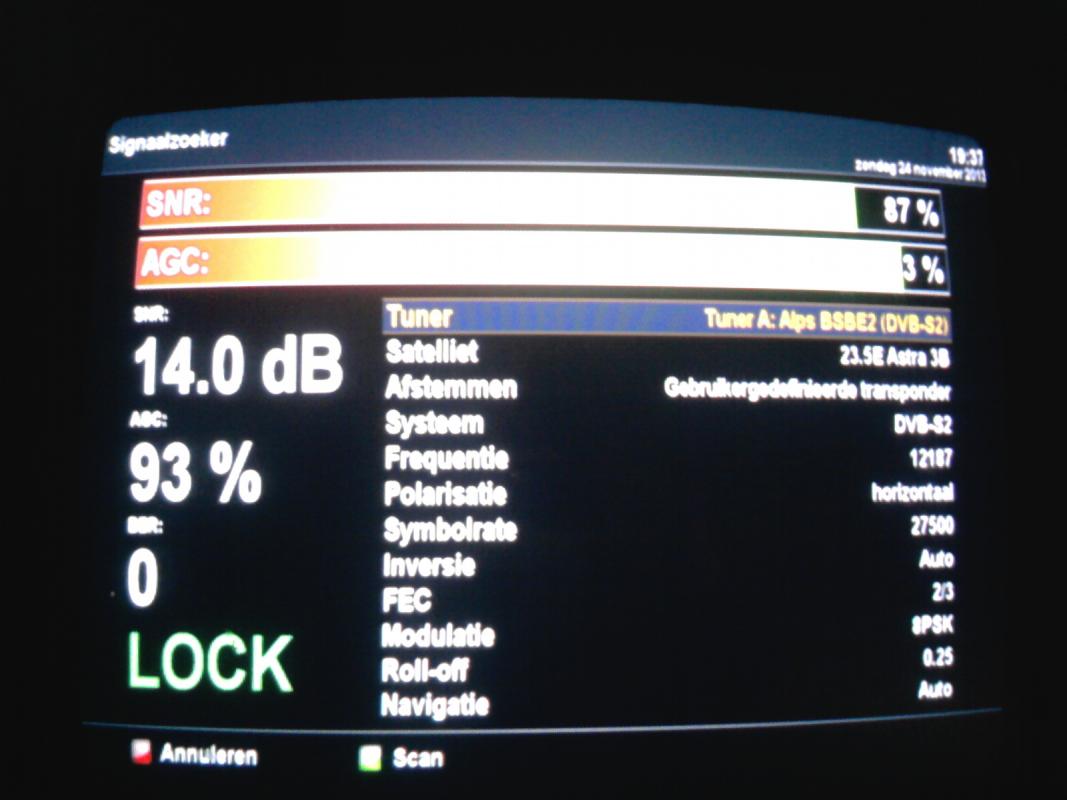

23,5°E

tv gelderland

ned 1hd

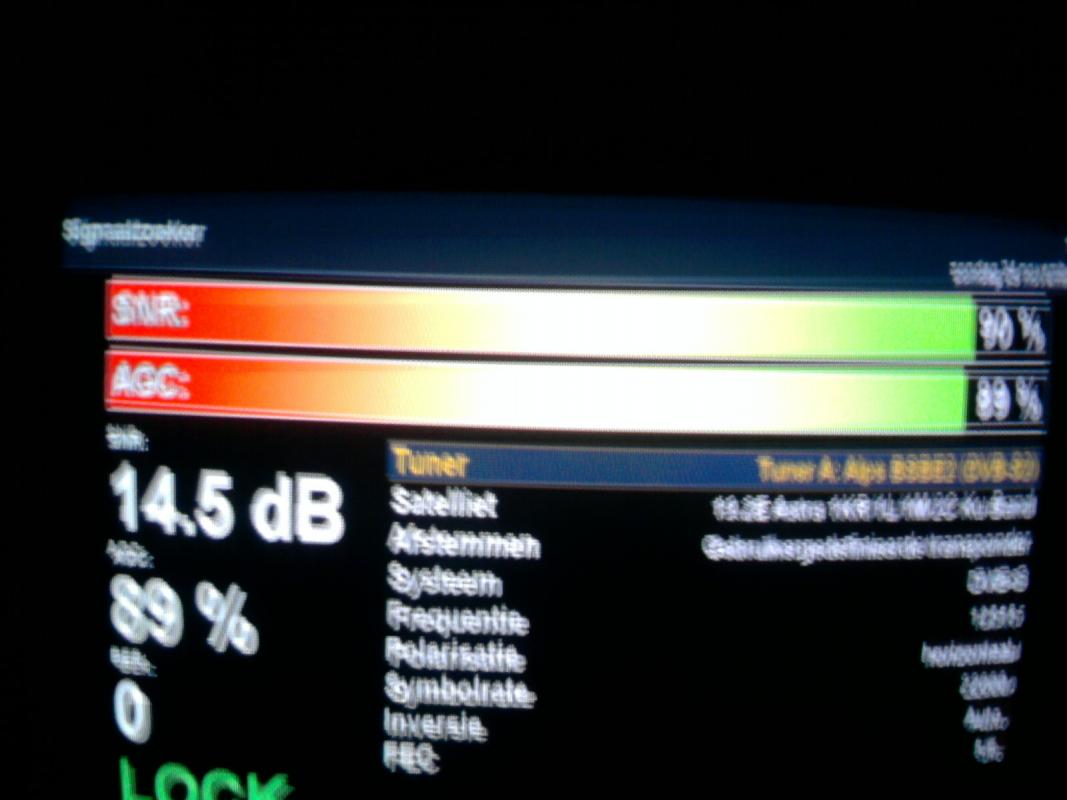

19.2°

ned 1

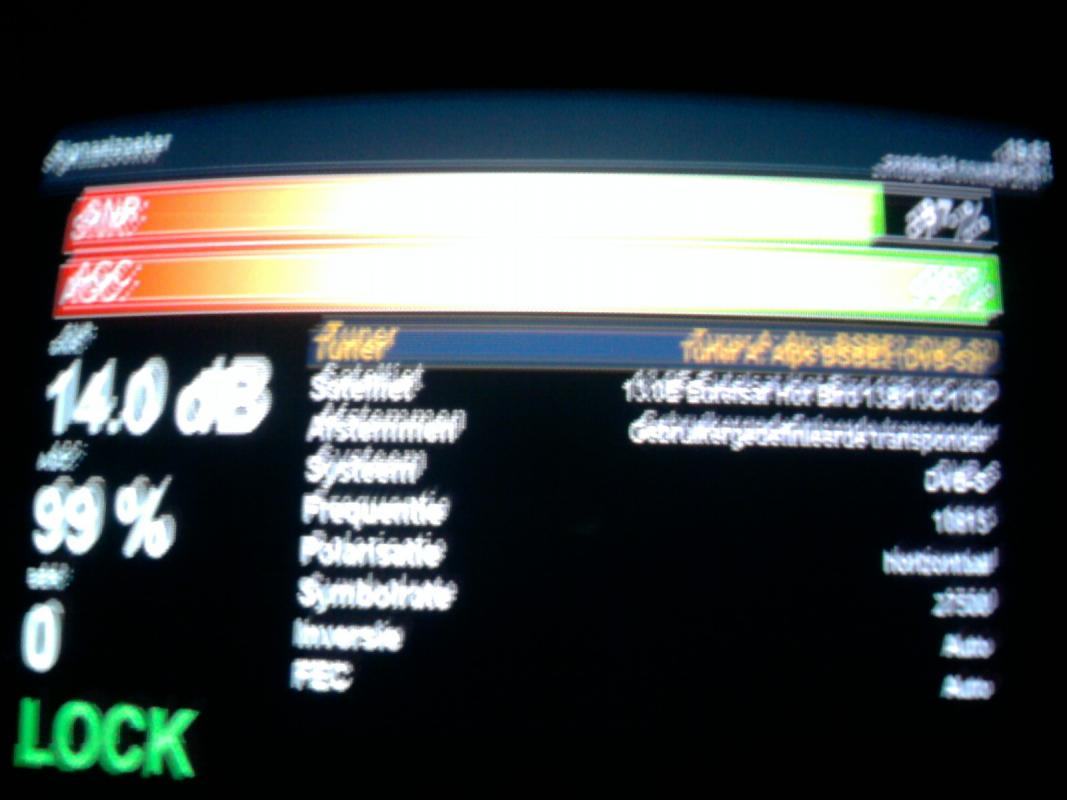

13°E

rai1

bvn

ik denk wel dat het gaat lukken met signaal

ps sprietje ik heb net ongeveer 5cm van de buis afgezaagd en heb wel enkele db meer dan gisteren





24 november 2013 aangepast door smetje limb.BE

[Sprietje]

Smetje, kijken de lnb’s wel ongeveer naar de juiste hoogte van de schotel? Dit moet tussen de 40 en 50% van de schotelhoogte zijn.

[smetje limb.BE]

prima gemaakt man  ziet er netjes uit

alleen de f connectors kennen nog wat beter afgewerkt worden zie ik een paar rubbers voor ze goed af te sluiten en waterdicht  te maken kosten ook bijna niks

als je nu ook nog het optimale eruit ken halen met ontvangst ken je er gewoon echt trots op zijn

in deze f-conector's zit een rubber dichting

[smetje limb.BE]

Smetje, kijken de lnb’s wel ongeveer naar de juiste hoogte van de schotel? Dit moet tussen de 40 en 50% van de schotelhoogte zijn.

ja sprietje dat klopt ongeveer +-

met de buis in tekorten kreeg ik wel beter signaal dus dat is normaal toch altijd beter!

ik had dat gemaakte stuk er gewoon opgelegd en dan de schotel bewogen met dit als resultaat nu

het stuk er afgezaagd en mijn nieuwe koppelstuk er terug in,ik ben zeer tevreden  met het resultaat

[smetje limb.BE]

ik denk dat bij het originele lnb houder, dat deze op de buis zelf lag !

en met mijn zelf gemaakt koppelstuk die ik eigenlijk achter de buis had zitten,en dat kan wel eens ongeveer 5cm zijn

dus nu is de lnb afstand terug origineel denk ik

[smetje limb.BE]

de lnb's hebben alle bij een coversion gain waarde van 60db

en dat is natuurlijk ook wel goed vind ik voor een proef te doen op deze schotel
