dm7025+ Help mijn DM7025+ is defect

[@bigworm]

Beste Forumleden,



Zoals de titel aangeeft; mijn dm7025+ is defect.

Ik heb via MP een andere gekocht maar dit heeft niet geholpen.

Of mijn aankoop is ook defect of er is meer aan de hand.

Zijn er mensen die ervaringen hebben met het repareren van een DM7025+



Ik wil dit zelf gaan doen. Het is natuurlijk lastig zonder schema's en ed. maar wil er een leuk winterproject van maken.

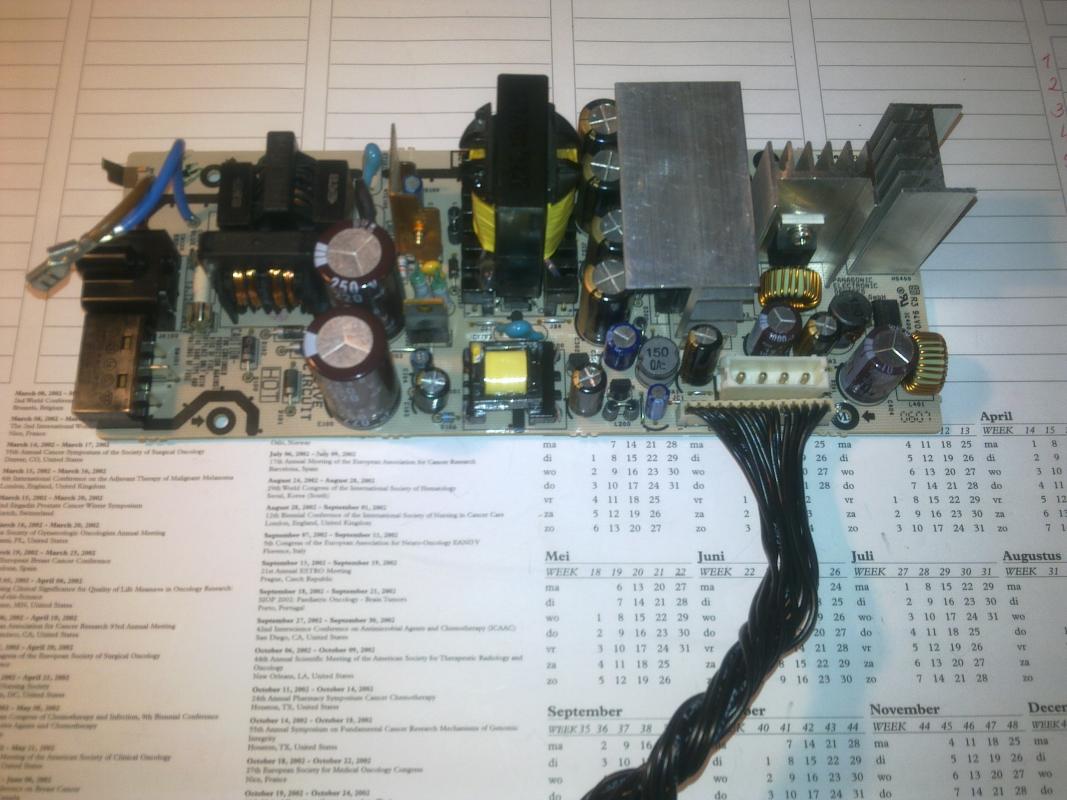

Voor jullie informatie. Mijn voeding is van het nieuwere type (gele trafo). Een Panasonic ETXEZ654M7F

Elco's zijn niet bol en getest met esr meter geven ze normale waarden aan.



Alle hulp is welkom. Aan suggestie's van een nieuwe DM kopen of een nieuwe voeding heb ik niets aan.

Ik kan tv kijken en beschouw dit puur als hobby. Weet dat de tijd die ik hierin ga stoppen en gestopt hebt meer waard is dan de DM maar ik ben koppig en zet voort

Dus nogmaals als iemand meer weet, wil helpen. Ik lees het graag.



Weet je bijv wat de spanningen zijn die op connector 300 moeten zij?

Ik heb diverse forums bezocht en gezocht maar heb nog geen postst gevonden die iets specifiek over deze voeding vermelden.

Lees veel over elco's vervangen van de oudere voeding.



Al vast mijn dank





[Eduard07]

Ik ga ervan uit dat je conclusie juist is, maar wat heeft je de conclusie doen trekken dat de DM defect is?

Is hij totaal dood, ontvangt hij geen signaal, of wat? Is het puur een ontvanger-hardware probleem?



Waar bestaat je opstelling uit?

[Gast Mimisiku]

En belangrijker. Wat zijn de symptomen? Gaat box aan? Licht het display op? Wellicht foutmelding in het display? Komt er nog informatie op de TV?

[Daan]

Wel het goede stopcontact gebruikt aangezien beide ontvangers het niet doen



Meer gehad zoiets gehad,bij collega's mij bellen pc doet het niets meer achteraf blijkt de stekker er niet in zit

[Eduard07]

  Op 3-12-2013 om 08:54, Mimisiku zei:

En belangrijker. Wat zijn de symptomen? Gaat box aan? Licht het display op? Wellicht foutmelding in het display? Komt er nog informatie op de TV?

Maar die vraag stel ik hierboven  toch ook?

[donpedro]

Heb het volgende gevonden

  Quote





Psu pinouts list.
Pcb side,

..DM7025.....vs.....Dm7025+/Dm8000HD

1 +12v-sb............+15v-sb
2 Power on Gnd.....Power on Gnd
3 +15v...............between +3v/+6v
4 Gnd power on.....Gnd power on
5 +12v...............+12v
6 +12v...............+12v
7 Ground............Ground
8 +5v................+5v
9 Ground............Ground
10 +3v3..............+3v3
11 Ground...........Ground
12 +2v5..............+2v5
13 +2v5..............+2v5
14 Ground...........Ground

[@bigworm]

Allereerst mijn dank voor de reactie's.



Ik begrijp uit de reactie's dat ik niet duidelijk was in mijn storingsanalyse.

Dat zal ik even toelichten.



De DM doet niets. Geen beeld geen geluid. Met de tuners erin zonder de tuners. Met HDD zonder Hdd.

Het enige geluid dat ik kan waarnemen is een lichte tik in de voeding als de aan/uit knop indruk.

Een zachte doffe tik, wat volgens mij van de trafo afkomt.

Het is lastig met zekerheid vast te stellen.

Ik heb in dit forum slechts eenmaal een vermelding hierover gelezen. Daar is verder niet meer op teruggekomen. Dat spoor liep dood.

Maar de starter heeft mogelijk dezelfde klacht.



Qua spanningen meet ik tussen pin 1 en 2 een U van 15 volt dc.

Ik heb op diverse pins gemeten en merk op dat een pin een spanning van ongv 2.8 volt geeft bij inschakelen.

Donpedro dank voor de info.



Weet jij mischien de voeding kan inschakelen zonder hiervoor de Dm te gebruiken.

Zoals bijv bij een pc voeding door 2 pins door te verbinden.

[@bigworm]

Beste leden,



Zijn nog er nog tips?

Laat dit niet het zoveelste draadje zijn wat opbrand

[smetje limb.BE]

ik zou er niet teveel meer aan besteden helaas

nu een HDMI ontvanger aanschaffen lijkt mij een beter ide

[ceesv]

Je kan het nog eens in de "Rokende soldeerbout" proberen, ik verplaats dit onderwerp.

[donpedro]

Moet zeggen dat ik het even uit het oog was verloren, maar je vraag kan ik helaas niet beantwoorden of er een mogelijkheid is om de voeding aan te krijgen met een truuk.

[columbo]

Zonder de hooft print,zal de voeding niet volledig werken.daar hij geen (data)signal krijgt van het Mainboard.

Dus testen kan dus in principe alléén in een goed werkende box  .

Wat wel belangrijk is dat je bootloader ,en de rest van de software niet corrupt is,want dan doet hij ook niks meer,dus probeer de box eens met een nulmodem kabel te benaderen  via dreambox control center  (DCC).

9 december 2013 aangepast door columbo

[@bigworm]

Columbo bedankt,



Wist dat de bootloader ook invloed daarop kon hebben. Heb ik ook eerlijk gezegd niet geprobeerd.

Ga  ik morgen doen.

Twijfel eerlijk gezegd of hij wel zonder spanning benaderbaar is. Maar ik moet het eerst proberen.

[@bigworm]

Ik heb op allerlei mogelijkheden geprobeerd om connectie te maken met DM.

Allen zonder resultaat. misschien moet ik toch maar Jomanda vragen

Even serieus. Ik zie aan het aantal kijkers van dit topic dat er wellicht meerdere geïnteresseerden zijn.

Kom op mensen, dit moet toch te repareren zijn..?!



Ik probeer nog door en wacht enig hulp graag af.
