Matig ontvangst

[Bruinsma73]

Die pro-02 lijkt me een mooi ding.

Hij is de goedkoopste maar volstaat al voor wat je wil?

Weet je toevallig ook wat die duurdere toevoegen?

Neem bijvoorbeeld de Xsarius HD Plus. Die heeft fast scan (voor wat dat een hobby matig gebruiker waard is).

Ontvangst kwaliteit kun je numeriek weergeven, maar ook in een grafiek.



Maar ik denk dat er meer kwalificaties op de website zelf staan van Xsarius. Ik zelf die het nut niet om bijvoorbeeld een HD plus te doen. Ik denk dat de pro2 meer dan voldoende is. Misschien dat een specialist liever de HD plus heeft (althans zo is mij door een specialist verteld) Maar ik vind dat de pro2 uitermate geschikt is. Zelfs voor professioneel gebruik.



DVB Compliant - Volledig DVB compliant

Spectrum Analyzer - Ja

Scherm - 3,5 Inch TFT LCD scherm

Schermresolutie - 320×240

Signaal - Optisch en akoestisch

Accuduur - 3 uur bij normaal gebruik

Afmeting - 9,4×15,9×5,5 cm

Gewicht - 0,5kg

Satellietmeting - BER/CBER/VBER MER meting

Ontvangst SD & HD - SD (niet geschikt voor HD ontvangst)

Software update - Middels USB (usb 2.0)

Scan mode - Autoscan/ TP scan/ Blindscan

Azimuth en elevatie - Ja

DiSEqC 1.0/1.2 control - Ja

7 december 2013 aangepast door Bruinsma73

[wied]

Sprietje, hartelijk dank! Bespaart me weer wat (buiten)werk en koude handen!

[badkarma777]

In Brielle heb ik het volgende voor je uitgerekend voor een Triax 88:



Plaats de rail met het gat zodanig in de kunststof houder dat het gat in de onderste groef zit.

Stel de elevatie van de schotel op 28,7 graden in om de Astra 19,2 te vinden.



De afstanden van de lnb’s moet al volgt zijn:

Tussen de Hotbird en de Astra 19,2 is 80mm

Tussen de Astra 19,2 en Astra 23,5 is 54mm

Tussen de Astra 23,5 en de Astra 28,2 is 58mm

De afstanden zijn gemeten aan de voorzijde van de lnb’s van pukkeltje tot pukkeltje.

Je begint er mee om de houder van de Astra 19,2 tegen de arm aan te schuiven.



De rail moet 10,75 graden schuin staan, d.w.z. de Hotbird-lnb moet 36mm lager staan dan de Astra 28,2-lnb. Dit moet je meten met een waterpas en een rolmaat op de lnb-klemmen.



De skew moet nu als volgt worden afgesteld:

Hotbird op 7 graden

Astra 19,2 op 4 graden

Astra 23,5 op 8 graden

Astra 28,2 / Eutelsat 28,5 op 14 graden.

Dit is de gemiddelde skew van deze twee satellieten.

De lnb’s moeten met de wijzers van de klok meegedraaid worden t.o.v. verticaal waterpas als je naar de binnenzijde van de schotel kijkt.



Richt nu de schotel uit op de Astra 19,2 maar als je wil mag het ook de Astra 23,5 zijn. Doe dit het liefst zonder diseqc-switch er tussen zodat je geen vergissingen kunt maken met de diseqc-instellingen.

Stel de schotel af met de satellietontvanger en een klein beeldscherm naast je schotel op maximale signaalkwaliteit, niet op signaalsterkte. Een blieper is waardeloos voor een perfecte uitrichting.

Pas als je 100% zeker weet dat de schotel goed op de Astra 19,2 of 23,5 is uitgericht, kun je proberen of je nog enige winst kunt gehalen door de lnb van de Hotbird of Astra 28,2 enkele millimeters te verschuiven.



Met 4 lnb’s met twee aansluitingen is het daar in die beschutte hoek niet echt noodzakelijk om de lnb-arm te schoren.

P.S. eigenlijk mag je daar de schotel niet wegzetten maar ja, je moet toch wat.





is dit correct geplaatst, gat in onderste groef? https://www.google.nl/search?q=triax+multiblock&source=lnms&tbm=isch&sa=X&ei=3gemUuyAPKWV0AWXw4D4CA&ved=0CAcQ_AUoAQ&biw=1536&bih=782#facrc=_&imgdii=_&imgrc=AoHC395UkWeObM%3A%3Bpfg7Fk7-AxPSAM%3Bhttp%253A%252F%252Fwww.sabsatellite.nl%252Fupload%252Fifotolar%252F454_hg.jpg%3Bhttp%253A%252F%252Fwww.sabsatellite.nl%252Flnb-houders%252F268%252Ftriax-multiblock-3-lnb-holder-a041%3B625%3B468



meten van pukkeltje naar pukkeltje = van middenpunt voorkant lnb/kop, het puntje waar de lnb in de mal is gegoten?



en hoe kan ik t makkelijkst die 10,75 graden schuin meten?





Tiss wel een enorme schotel zeg. Ik miste ook nog wat kunstof onderdelen die bij t multiblock horen, (niet meeverpakt/geleverd)

Een visiosat is kwalitatief beter geconstrueerd, alleen hoop ik nog op die extra % bij de triax, en daar gaat t om.

9 december 2013 aangepast door badkarma777

[Sprietje]

Ja de het gat in de onderste groef is goed. Monteer je de rail met het gat in de bovenste groef, dan kan de rail niet schuiner dan 6 graden.



Ja het puntje waar de lnb mee gegoten is.



10,75 graden schuin heb ik al opgegeven. Ik schreef: De rail moet 10,75 graden schuin staan, d.w.z. de Hotbird-lnb moet 36mm lager staan dan de Astra 28,2-lnb. Dit moet je meten met een waterpas en een rolmaat op de lnb-klemmen.

9 december 2013 aangepast door Sprietje

[badkarma777]

Ik heb t multiblock volgens onderstaand schema ingesteld, maar krijg bij t uitrichten OF astra1 of astra2 , astra 3 en hotbird zijn helemaal nog niet in beeld gekomen. Iets staat er dus niet goed, maar wat? de onderlinge lnb afstand??



Ik moet wel zeggen, ALS er een satelliet doorkomt knalt ie wel meteen goed in t.o.v. mn bisat , tot zover strength 90% kwaliteit 80% dat heb ik met de bisat nooit gehaald en ik voel dat er gewoon nog meer uit te halen valt.













Plaats de rail met het gat zodanig in de kunststof houder dat het gat in de onderste groef zit.

Stel de elevatie van de schotel op 28,7 graden in om de Astra 19,2 te vinden.



De afstanden van de lnb’s moet al volgt zijn:

Tussen de Hotbird en de Astra 19,2 is 80mm

Tussen de Astra 19,2 en Astra 23,5 is 54mm

Tussen de Astra 23,5 en de Astra 28,2 is 58mm

De afstanden zijn gemeten aan de voorzijde van de lnb’s van pukkeltje tot pukkeltje.

Je begint er mee om de houder van de Astra 19,2 tegen de arm aan te schuiven.



De rail moet 10,75 graden schuin staan, d.w.z. de Hotbird-lnb moet 36mm lager staan dan de Astra 28,2-lnb. Dit moet je meten met een waterpas en een rolmaat op de lnb-klemmen.



De skew moet nu als volgt worden afgesteld:

Hotbird op 7 graden

Astra 19,2 op 4 graden

Astra 23,5 op 8 graden

Astra 28,2 / Eutelsat 28,5 op 14 graden.

Dit is de gemiddelde skew van deze twee satellieten.

De lnb’s moeten met de wijzers van de klok meegedraaid worden t.o.v. verticaal waterpas als je naar de binnenzijde van de schotel kijkt.



Richt nu de schotel uit op de Astra 19,2 maar als je wil mag het ook de Astra 23,5 zijn. Doe dit het liefst zonder diseqc-switch er tussen zodat je geen vergissingen kunt maken met de diseqc-instellingen.

Stel de schotel af met de satellietontvanger en een klein beeldscherm naast je schotel op maximale signaalkwaliteit, niet op signaalsterkte. Een blieper is waardeloos voor een perfecte uitrichting.

Pas als je 100% zeker weet dat de schotel goed op de Astra 19,2 of 23,5 is uitgericht, kun je proberen of je nog enige winst kunt gehalen door de lnb van de Hotbird of Astra 28,2 enkele millimeters te verschuiven.

16 december 2013 aangepast door badkarma777

[badkarma777]

update: 15.50 uur



astra 1/2/3 komen nu redelijk goed door, hotbird is nog steeds spoorloos, heb m al wat dichter bij astra 1 geschoven , maar geen resultaat.



 t liefst zou ik op dak een tv hebben met de receiver, maar ik kan alleen aan een mini tv van lenco komen alleen die heeft slechts een usb aansluiting, dus dat niet werken.

16 december 2013 aangepast door badkarma777

[dirocca]

Als je een smartphone hebt en wifi kan je dat prima doen met bv. de app DM satfinder.

Deze laat de signaalmeter van de box zien op de Phone, je kan zelfs van zender wisselen.



Grtz Philip

[Eduard07]

update: 15.50 uur



astra 1/2/3 komen nu redelijk goed door, hotbird is nog steeds spoorloos, heb m al wat dichter bij astra 1 geschoven , maar geen resultaat.



 t liefst zou ik op dak een tv hebben met de receiver, maar ik kan alleen aan een mini tv van lenco komen alleen die heeft slechts een usb aansluiting, dus dat niet werken.

Je kunt het beste eerst de Astra 3 zoeken door die lnb aan de oostkant van de schotelarm tegen de schotelarm op het block te monteren.

Als je Astra 3 maximaal hebt ingesteld, schuif je de Astra 1 lnb aan de westkant van de schotelarm richting schotelarm.

Vervolgens voeg de Astra 2 lnb aan de westkant toe en de Hotbird aan de oostkant.



Volg de instructies van Sprietje hierboven daarbij nauwkeurig op.

Zowel qua onderlinge afstanden lnb's als kanteling rail en lnb skew.

[Sprietje]

Beste badkarma777



Ik heb de zaak nog een keer nagerekend of ik misschien een rekenfout gemaakt heb. Dit is niet het geval. De maten die ik je heb opgegeven kloppen precies. Daar hoef je niet aan te twijfelen.

Belangrijk is dat je de schuinte van de rail en ook de skew t.o.v. verticaal van de lnb’s instelt zoals ik heb aangegeven.

De afstanden van de lnb’s niet anders instellen dan ik heb aangegeven.

Stel de schotel eerst heel precies af op de Astra 19,2, liefst zonder diseqc-switch er tussen op maximale signaalkwaliteit.

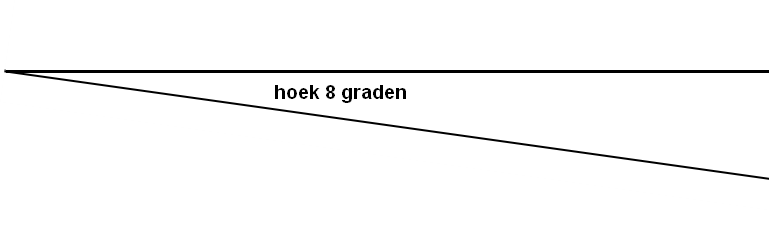

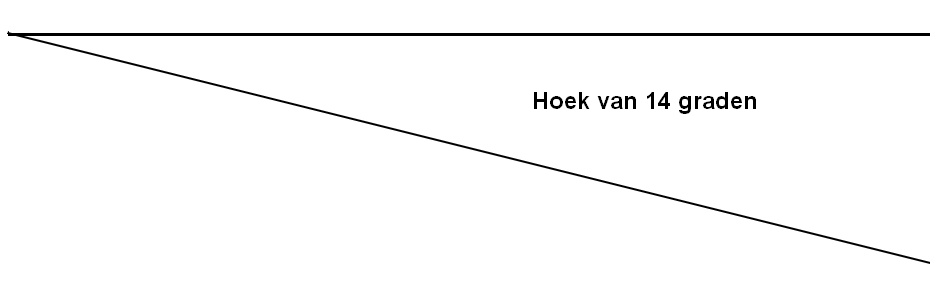

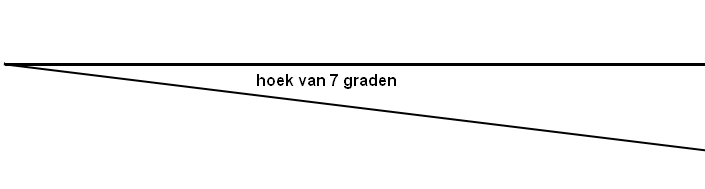

Voor het gemak heb ik de vier verschillende hoeken van de lnb-skew’s bijgevoegd.



Heb je de diseqc-instellingen wel goed staan, dus op je ontvanger dezelfde volgorde als op de diseqc-switch?

[Eduard07]

Je kunt het beste eerst de Astra 3 zoeken door die lnb aan de oostkant van de schotelarm tegen de schotelarm op het block te monteren.

Als je Astra 3 maximaal hebt ingesteld, schuif je de Astra 1 lnb aan de westkant van de schotelarm richting schotelarm.

Vervolgens voeg de Astra 2 lnb aan de westkant toe en de Hotbird aan de oostkant.



Volg de instructies van Sprietje hierboven daarbij nauwkeurig op.

Zowel qua onderlinge afstanden lnb's als kanteling rail en lnb skew.

Ik bedoelde Astra 3 aan de westkant van de schotelarm afstellen en en Astra 1 aan de oostkant. Andersom, dus. Ik heb me wel vergist. (Dat zul je inmiddels ook gezien hebben, Sprietje).  Veel zal het niet uitmaken voor de ontvangst, maar misschien toch wel wat. Excuses.

16 december 2013 aangepast door Eduard07

[badkarma777]

Ik heb nu Astra3 85%/85% en Astra2 is ook prima, alleen Astra 1 en hotbird zijn zeer zwak, waarschijnlijk de elevatie van t multiblock, maar daar ga ik morgen mee aan de slag!

Bedankt eduard voor de Schotel tip, en Sprietje voor t rekenwerk. Alle tips hebben meegeholpen! Ik zal morgen een update doen en foto's maken. groet Niels.



[Sprietje]

Beste Eduard07



Je weet dat bij een normale schotel het signaal redelijk snel wegzakt als je de lnb’s te ver uit het midden gaat plaatsen. Daarom is het verstandig de lnb-houder van de Astra 19,2 tegen de lnb-arm te plaatsen om er voor te zorgen dat de buitenste twee lnb’s (de Hotbird en de Astra 28,2) ongeveer even ver uit het midden van de schotel komen te staan.

[Eduard07]

Beste Eduard07



Je weet dat bij een normale schotel het signaal redelijk snel wegzakt als je de lnb’s te ver uit het midden gaat plaatsen. Daarom is het verstandig de lnb-houder van de Astra 19,2 tegen de lnb-arm te plaatsen om er voor te zorgen dat de buitenste twee lnb’s (de Hotbird en de Astra 28,2) ongeveer even ver uit het midden van de schotel komen te staan.

Als je de schotel afstelt op de Astra 1 met een multirail/block, lijkt het me dat het verschil maakt of je deze lnb aan de oostkant of de westkant tegen de arm monteert. OP de arm kan immers niet, daar zit de bevestiging van de rail aan de arm..

Als je hem aan de westtkant monteert, zal dat toch nog meer ten koste gaan van Astra 2? Die zit toch al 9 graden uit het brandpunt en verder naar buiten, en Hotbird dan "slechts" 6 graden en meer naar het midden.

Bij uitrichting op Astra 3 aan de westkant tegen de schotelarm zit Astra 2 zo'n 5 graden uit het brandpunt en de Hotbird 9,5. Maar beide wel meer naar het midden van de rail.



Het is maar net waar je voor kiest.

Of je moet de schotel zo instellen dat hij middelt tussen Astra 1 en 3. Eutelsat 21B op 21, 6 oost zou dan je "midden" kunnen zijn.. (Of een instelling volgens berekeningen zoals jij die doet met formules.)



Maak ik hierboven een denkfout?

18 december 2013 aangepast door Eduard07

[badkarma777]

De DMsatfinder app , werkt alleen met enigma2, heeft iemand een alternatieve android app, of een goeie link naar een enigma2 download?

[Sprietje]

Beste Eduard07



Wat laat mijn informatie nog te wensen over, zie de bijlage in bericht 26.
