Satconn-10 settings openpli 2.1

[MySat]

De laatste tijd steeds vaker "tune failed" meldingen op mijn scherm van de DM800. Voordat ik deze post gemaakt heb zijn de volgende acties zojuist uitgevoerd:

- Fresh image op DM800

- Nieuwe LNB geplaatst

- Connector aan LNB vervangen

- Connector aan switch vervangen



En toch hou ik teveel "tune failed" meldingen. Het enige verschil wat ik nu nog zie met de documentatie die ik heb opgeslagen is het feit dat de LNB configuratie enkele opties erbij gekregen heeft ondere tuner configuratie.



Heeft iemand voor mij de laatste goedwerkende configuratie settings van een SATCONN 10 icm Openpli 2.1 (mijn image is van vannacht)



Dit zijn de settings voor LNB-1, welke op ingang 1 van de switch zit:

1. Toneburst:                       Geen

2. Diseqc modus:                 1.1

3. Diseqc parameter:           None

4. Diseqc repeats:               Geen

5. Uncommited switch:         Input 1 (LNB 2 wordt dan Input 2 etc….)

6. Sequence repeat:            Aan

7. Commando`s wisselen:    Aan

8. Commando volgorde:      Uncommitted, Committed, Tone burst

8. Fast diseqc:                     Uit

9. Verhoogde voltage:         Ja

8 december 2013 aangepast door MySat

[smetje limb.BE]

zit je maar op 1 sat ?

maak foto enz aub



Uncommitted, Committed, Tone burst wisselt deze eens !

8 december 2013 aangepast door smetje limb.BE

[MySat]

Foto is nu een beetje moeilijk...



Configuratie is een T90 met Quad LNB's op 0,1W, 4E, 13E, 19E, 23.5E en 28.8.

Ik heb hiervoor 3 sat aansluitingen actief via de 3 SATCONN 10.



Een DM800 op een andere plaats doet het "redelijk", heb daar alleen een issue met EEN HD en CANVAS HD (tune failed). Zal de ontvangers eens omdraaien om te zien of het probleem "verschuift"

[MySat]

Probleem verschuift niet. Op 23.5 doen de Vertikale kanalen het wel maar de horizontale niet



De 23.5 Quad LNB heeft op 3 van de 4 aansluitingen een SATCONN 10 aangesloten. De 23,5 LNB is nieuw. Overige sateliet posities op de Satconn's werken naar behoren alleen dus een issue met de 23.5 H kanalen.



Hoe analyseer je dit nu verder uit ? Vreemd toch dat alleen die horizontale kanalen een issue hebben op meerdere switches. Graag tips

[ceesv]

Bij verticale ontvangst staat er 13 volt voedingsspanning op de LNB, bij horizontale ontvangst dien er 18 volt voedingsspanning aangeboden te worden.

Kennelijk is er "onderweg" te veel spanningsval over kabels, connectors en Diseqc schakelaars.

De LNB zou problemen kinnen hebben met de drempel van de 13/18 volt omschakeling.

De ontvanger antenne ingang wordt te zwaar belast en levert geen 18 volt voor de horizontale signalen.



Bij sommige ontvangers kan je in het menu de 13/18 volt voedingsspanning voor de LNB op "hoog" zetten waardoor eventueel spanningsverlies gecompenseerd wordt.

Die staat bij jou al ingeschakeld, maar je zou eens kunnen meten wat het spanningsverschil is.

[MySat]

Meten kan nooit kwaad. Geheugenscope eens van de zolder afhalen.......  Maar dan toch even twee vragen:

- Als het 1 kabel zou zijn waarom hebben er dan twee ontvangers last van (een ieder heeft zijn eigen LNB uitgang en switch)

- Waarom hebben de andere LNB's daar geen last van ?



Betekent dat indien 1 coax kabel aan een QUAD LNB niet "juist" is, dan dit effect heeft op de gehele LNB (en dus de 3 overige uitgangen...). Dit lijkt de enige logische verklaring op dit moment

[edbe]

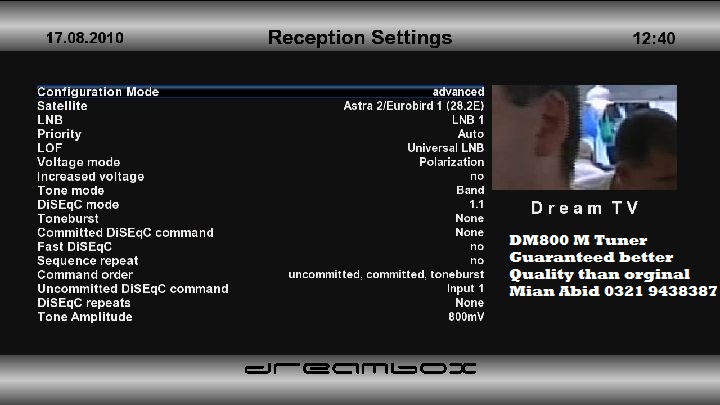

heb hier misschien wat aan ?

[MySat]

Dank hiervoor. Waarom staat ie bij jou opeens op 800mv (net zoals bij mij).



Overigens heeft deze setting (die je nu per jpg aanlevert), bij mij altijd goed gewerkt.... (maar nu dus even niet)
