zelfbouw mosfet als schakelaar

[Beobuddy]

Wordt inderdaad veel gedaan,

Een Schotky diode met de anode aan de source en de kathode aan de drain. Bij een negative spanningsweep/puls zal de diode deze opvangen en krijgt de mosfet hem niet voor zijn kiezen.

[donpedro]

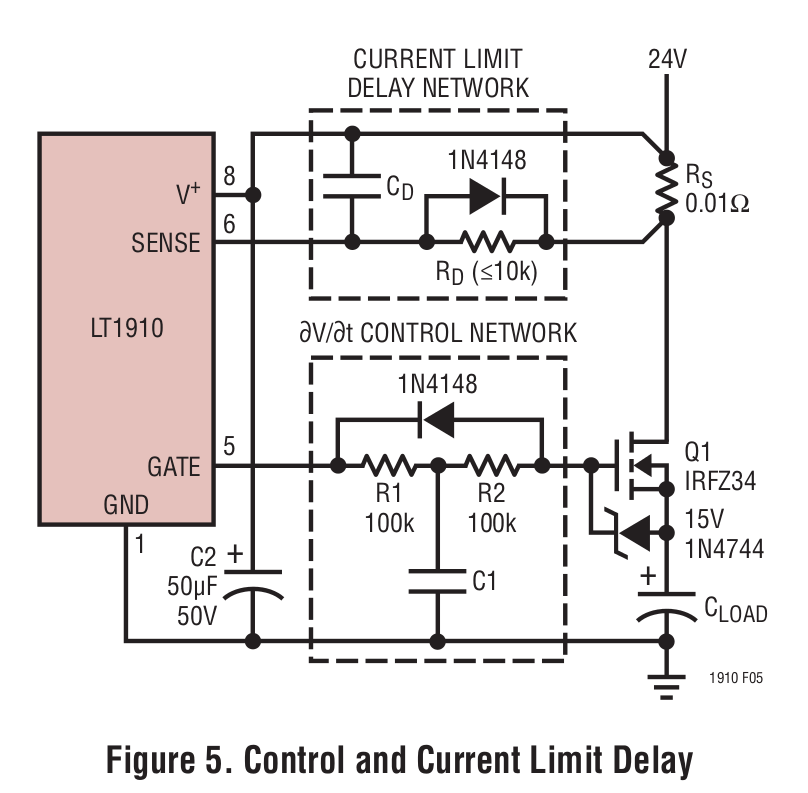

Limiting In-rush Current in MOSFET Power Switches



Dit is denk ik een deel van het probleem waarom ze na verloop stuk gaan, omdat het abrupt ON zetten van de mosfet ook een hoge In-rush current tot gevolg heeft.

Dat moet je zien te voorkomen, lees AN1542 van Motorola om een idee te krijgen.



Maar ik denk ook dat de last wel eens, de omvormer, wel eens een behoorlijk start current zou kunnen hebben.

Heb je die piek al eens gemeten hoe hoog die eigenlijk is bij koude start?

Denk dat al deze factoren bijelkaar de oorzaak zijn voor het defect gaan.



Je zou er ook aan kunnen denken om bijvoorbeeld de stroom bij inschakelen te beperken met een paar behoorlijke vermogens weerstanden, die je met een delay daana met een relais kortsluit.

Een soort van 2 traps inschakel vertraging.

[donpedro]

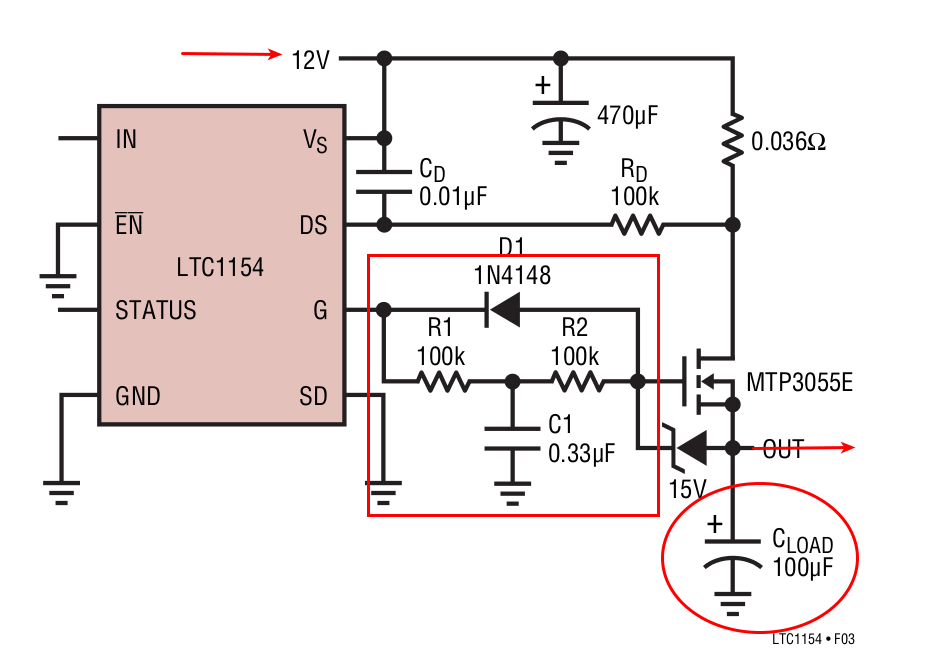

Kwam nog een datasheet tegen van een LTC1155.

Daar je waarschijnlijk te maken hebt met een grote capacitaire load, ziet in het datasheet de aansturing er in basis als op het plaatje uit.

Er ontstaat als het ware een soort van slow start.

NOTE: Dit is een voorbeeld, dus niet 1 op 1 zomaar overnemen voor in je schakeling.

30 december 2013 aangepast door donpedro
