reparatie sharp tv met opstart probleem

[focus103]

Hallo ik heb hier al een oudje onder de tevees SHARP 28SL98E chassis 11AK53.

Maar voor mij nog prima mits hij het doet.

Het volgende als je hem aan zet en er komt beeld gaat hij direct weer op standby.

Na een keer of 4 a 5 doet hij het weer.

Teven zie ik dat boven in het beeld een deel omgeklapt wordt.

voeding gemeten en die van 135 volt was 137,6 volt.

na terug brengen naar 135 volt werd het slechter (ging niet meer aan na 4 a 5 keer opstarten)

Heeft iemand een idee wat het kan zijn ?

Zelf heb ik zoiets (omklappen beeld aan bovenkant) gehad 20 jaar geleden en dat was een ontkoppel elco aan de premaire kant van de hoogspanning.

maar dat kan ik hier niet ontdekken.

alvast bedankt voor de moeite

peter

[Steve]

vervang verticaal ic (TDA8177F) en C 128 en C140





11AK53_LSB_DEFLECTION.pdf

5 januari 2014 aangepast door Steve

[focus103]

vervang verticaal ic (TDA8177F) en C 128 en C140

Bedankt Steve

Zal kijken of ik die TDA8177F op de kop kan tikken.

C 128 heb ik gevonden maar waar die C140 zit ?

Zit die op de buis zelf ?

Zie hem op het schema staan en gaat naar twee dike strepen

alvast bedankt

Peter

Heb even gegoogled en genoeg te vinden

5 januari 2014 aangepast door focus103

[Steve]

kan je er niet aankomen ?dan heb ik ze hier wel liggen.

[focus103]

kan je er niet aankomen ?dan heb ik ze hier wel liggen.

Alvast bedankt Steve

Ik heb op google gekeken en vind er genoeg mocht dat niet lukken mail ik je wel.



Maar ik hb die C140 nog niet kunnen vinden.

Kan jij een hint geven waar hij zit in de TV

[Steve]

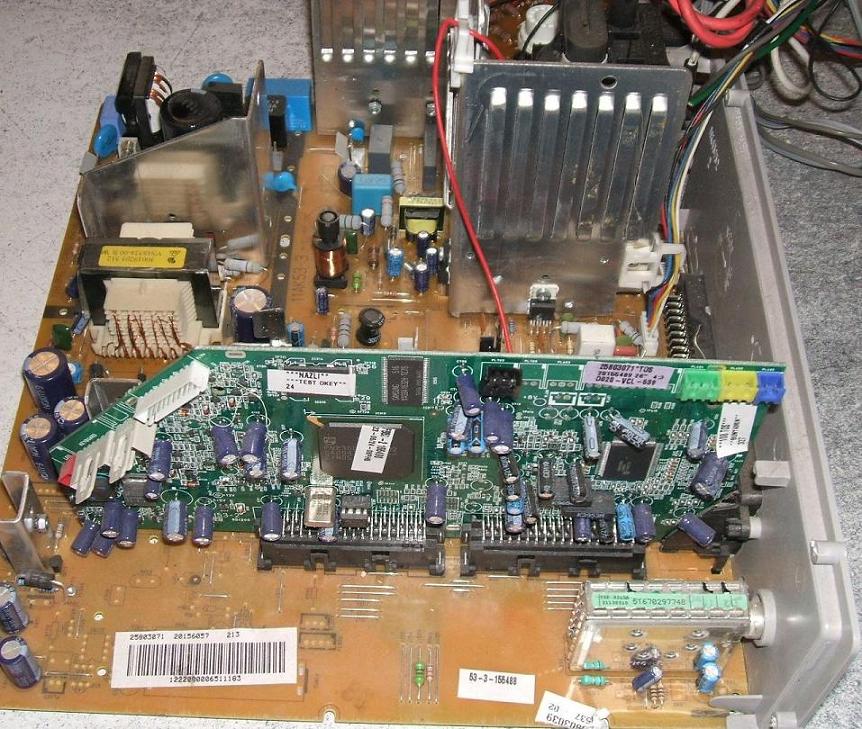

is het geen 28LS94E  ??

jou opgegeven type nr klopt niet.







(C140 moet C120 zijn)

7 januari 2014 aangepast door Steve

[focus103]

is het geen 28LS94E  ??

jou opgegeven type nr klopt niet.







(C140 moet C120 zijn)

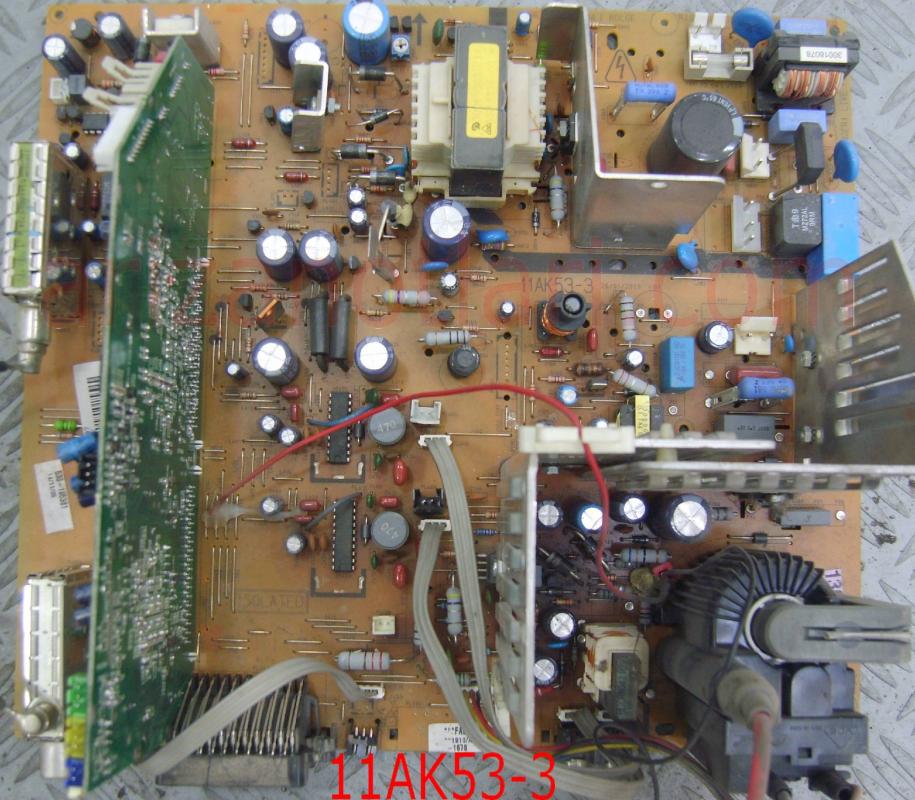

Je hebt helemaal gelijk type foutje maar volgens gegevens zou het wel een 11AK53 chassis zijn

Die C120 zal ik wel vinden

Gevonden elko van de voeding voor o.a.TDA8177F

[focus103]

Je hebt helemaal gelijk type foutje maar volgens gegevens zou het wel een 11AK53 chassis zijn

Die C120 zal ik wel vinden

Gevonden elko van de voeding voor o.a.TDA8177F

Had eidelijk de tijd om de onderdelen te vervangen

Maar helaas geen warm gevoel doed nog steeds het zelfde.

Laat het maar zo totdat hij helemaal instort

evengoed bedankt Steve voor de hulp

[Steve]

Heb je wel de TDA8177 vervangen ?

[focus103]

Heb je wel de TDA8177 vervangen ?

Ja zeker Steve die heb ik ook vervangen

toch bedankt
