reparatie tv humax LDE-40A, zwart beeld na 2 seconden.

[Steve]

6,3 amp ???

het zekeringetje op de inverter print bedoel ik

Hier zit een samsung LCD panel in met een inverter board :LTA400WSL02



kijk naar de zekeringen op deze inverterprint.

10 januari 2014 aangepast door Steve

[bbyou]

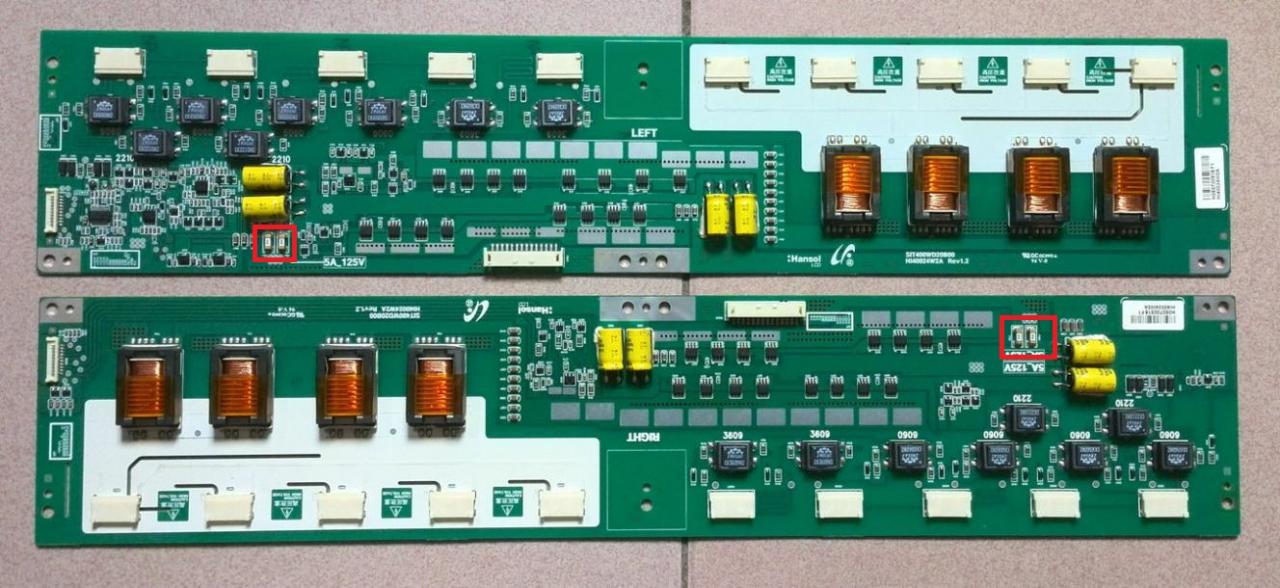

bedoel je deze zekeringen? zie foto

[bbyou]

als ik die stekkertjes van het inverter board lostrek dan staat er meer als 50volt op de hoort 24volt tezijn

[bbyou]

als ik die stekkertjes van het inverter board lostrek dan staat er meer als 50volt op de hoort 24volt tezijn

er is iets op dat powerboard voeding niet goed hij stuurt de verkeerde stroomwaarde naar het inverter board toe



is nu 54 volt moet zijn 24volt (waar komt die fout vandaan?)

heb alle bolle elco vervangen

zekeringen zijn goed



heb geen schema ervan dus dat wordt moeilijk

[bbyou]

6,3 amp ???

het zekeringetje op de inverter print bedoel ik

Hier zit een samsung LCD panel in met een inverter board :LTA400WSL02



kijk naar de zekeringen op deze inverterprint.

als die voeding de verkeerde stroomwaarde naar de inverter stuurt dan zit de fout toch op de voeding zelf?

daarom heb ik maar 1 seconde beeld geluid blijft wel goed werken

[Steve]

ik denk dat een inverter print defect is.(heb je alle trafo`s opnieuw doorgesoldeerd ?)

11 januari 2014 aangepast door Steve

[Matchless]

er is iets op dat powerboard voeding niet goed hij stuurt de verkeerde stroomwaarde naar het inverter board toe



is nu 54 volt moet zijn 24volt (waar komt die fout vandaan?)

heb alle bolle elco vervangen

zekeringen zijn goed



heb geen schema ervan dus dat wordt moeilijk



Je kan geen stekkertjes klakkeloos losmaken en dan de tv inschakelen.

De tv kan dan in de protectie gaan.

Ook kloppen de spanningen niet omdat de voeding onbelast (of minder belast) is.

[bbyou]

Weet iemand waar ik een schema van die tv HUMAX  LDE-40A kan vinden bestellen?

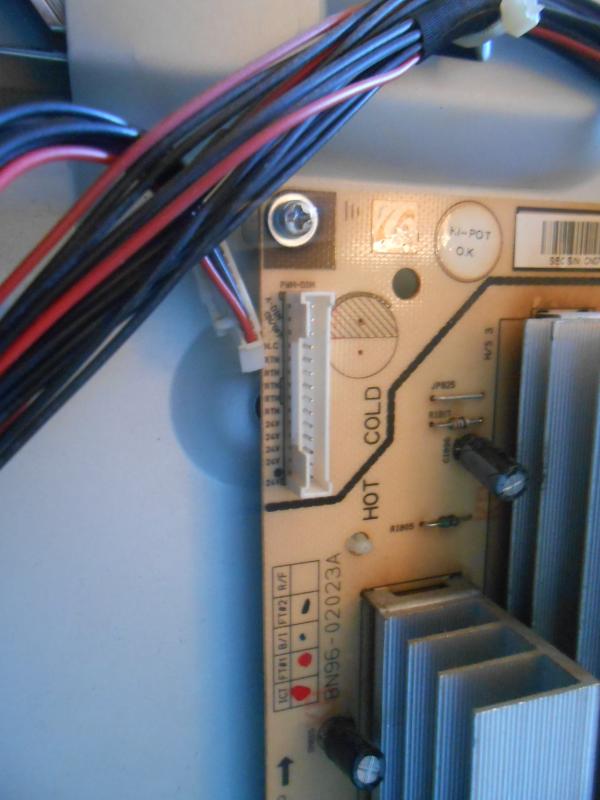

Of een schema van die  Power Supply voeding SAMSUNG BN96-02023A

moeilijk te vinden van dat merk

mijn dank zal groot zijn

[Steve]

welke elco`s op welke positie nummers heb je vervangen op de voedingsprint ?

[bbyou]

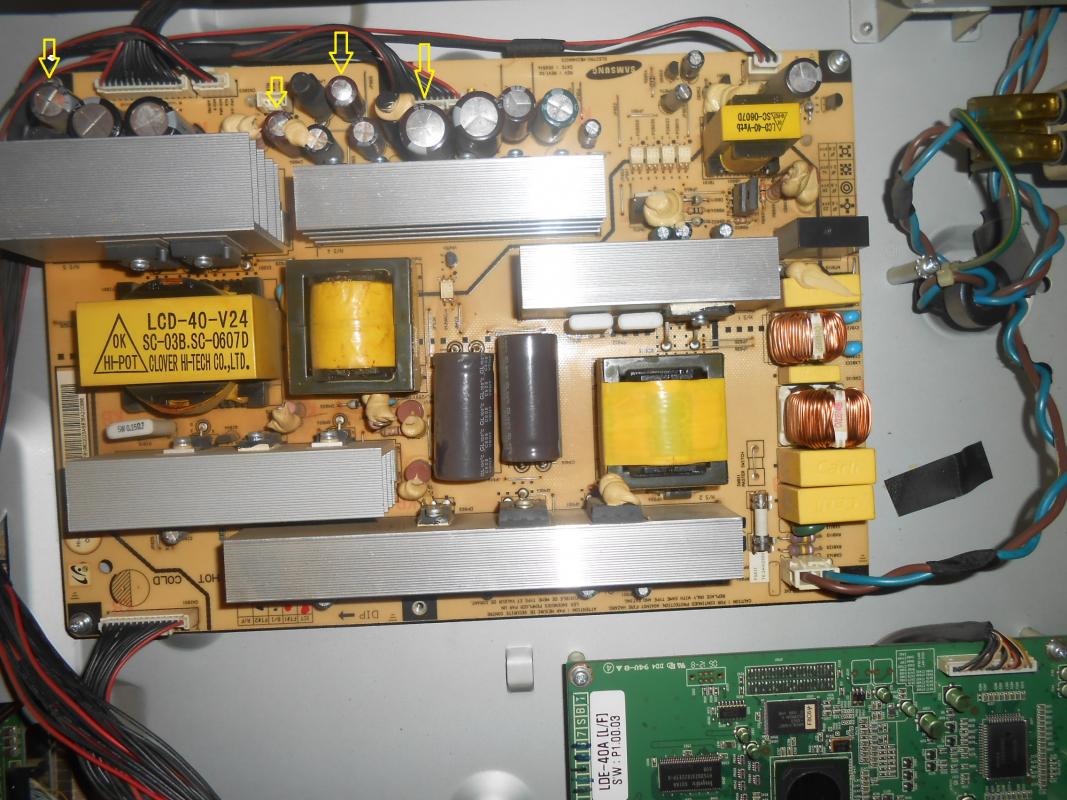

waar de pijl bij staat heb ik vervangen

zie foto

[Steve]

ik kan geen positie nummers zien.



je moet

802

803

852 wordt 2200uf/25v

853 wordt 2200uf/25v

811

806

812

817

1102 (zit bij de eeprom vervangen door 10 uf)



deze alle vervangen

[bbyou]

oke, bedankt zal ze vervangen



je hoort van mij

[bbyou]

Ik heb die inverter board 2LTA400WSL02 eruit gehaald wat een werk zeg!!

Je moet die hele tv uit elkaar halen totaal iets van 40 schroefjes.

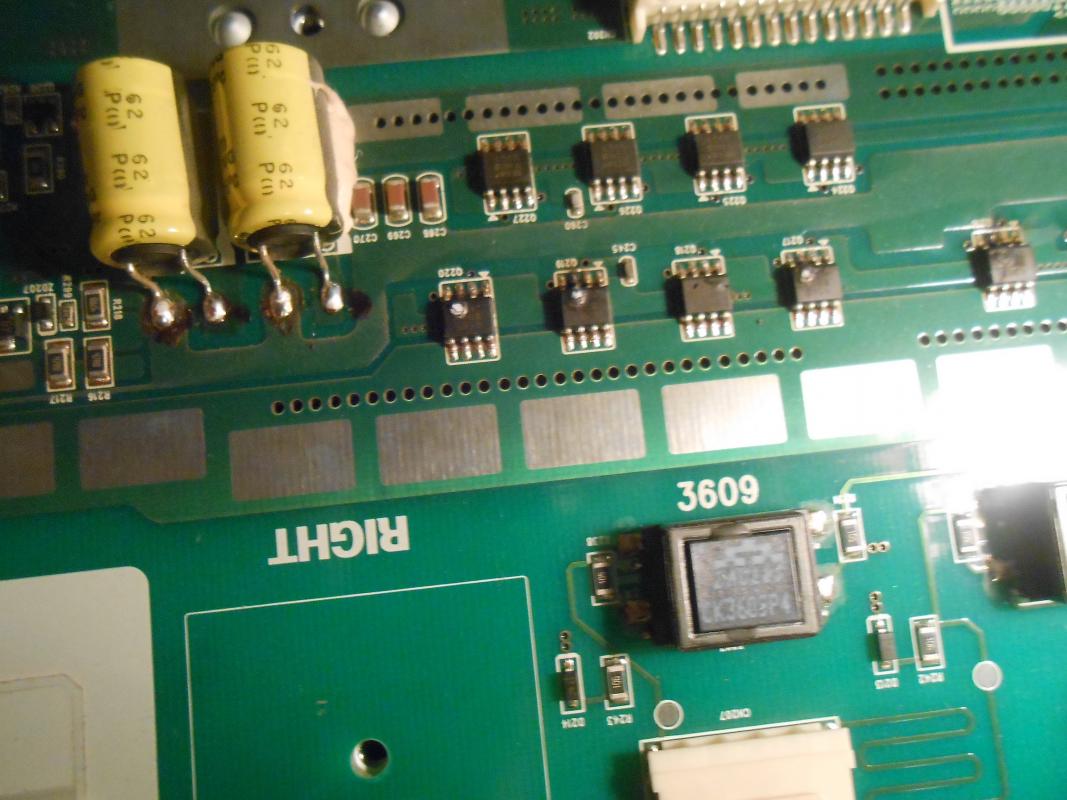

en wat blijkt, er zijn een hoop ic's kapot zie foto

is dit nog te maken of moet ik een complete nieuw inventer board kopen?





of weet iemand een adres waar ik een gebruikte kan kopen? (Samsung inverter board 2LTA400WSL02)

[columbo]

Je hebt een pm,met adres voor een nieuwe ,18 pond.

[bbyou]

ok bedankt zal eens kijken
