Wat is de beste manier van het aan sluiten van een Corepro Ledtube T8 buis

op Internet staan verschilde afbeeldingen , maar op welke manier werkt

het dan beste .



Ik heb ze al in gebruik maar de VSA (voorschakelapparaat) zit er nog tussen

werkt verder ook prima

[muppet]

Als je een normale tl schakeling hebt kun je een dummy starter er in doen hierin zit een brugje.

Heb je dat nog niet dan kun je gewoon 220 op de contact punten zetten let wel even op de specs van de fabriekant.

Gebruik is wel op eigen risico ik kan vanaf hier niet zien wat jij doet.

[satencom]

Alles werkt met een dummy starter maar 1 buis werk niet



ik heb 1 buis die niet werkt daar wou ik het  voorschakelapparaat en starter van verwijderen

en door verbinden ,maar op internet vind je verschilde afbeeldingen hoe je het kunt aan aansluiten

op welke manier kun je het beste dan aan sluiten

[muppet]

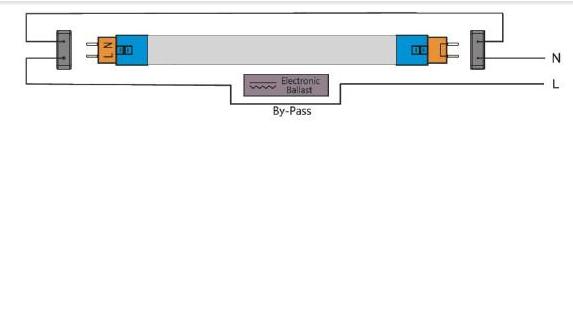

De bovenste is conventioneel maar dan met dummy starter

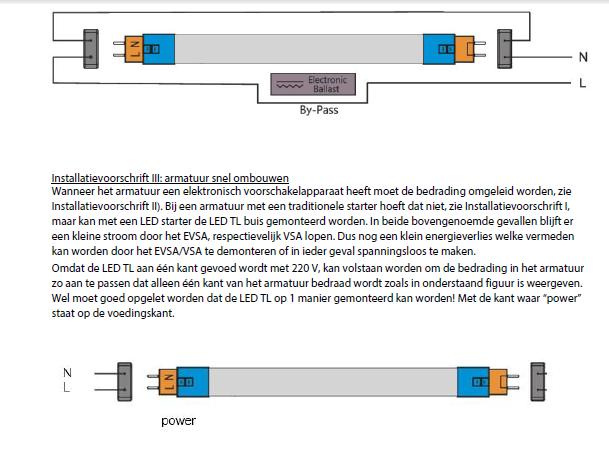

Beneden is de situatie met een led tl

[donpedro]

Quick Installation Guide - Philips Lighting





Quick Installation Guide. Philips CorePro LED T8 lamps. Please take the time to read this quick installation guide.



Lijkt mij vrij simpel, er zitten aan elke kant van de buis 2 pootjes.

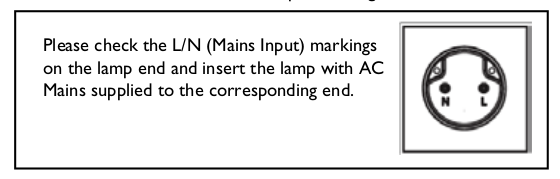

Aan 1 kant komt op 1 pootje de fase en op de andere de nul ... als ik het philips document bekijk.

Deze zijn naar hun schrijven ook duidelijk gemerkt.



Er is dus maar 1 werking en niet verschillende.

Alleen je kunt natuurlijk TL-bakken hebben waar meerdere TL-lampen in zitten, dat is het enige verschil.

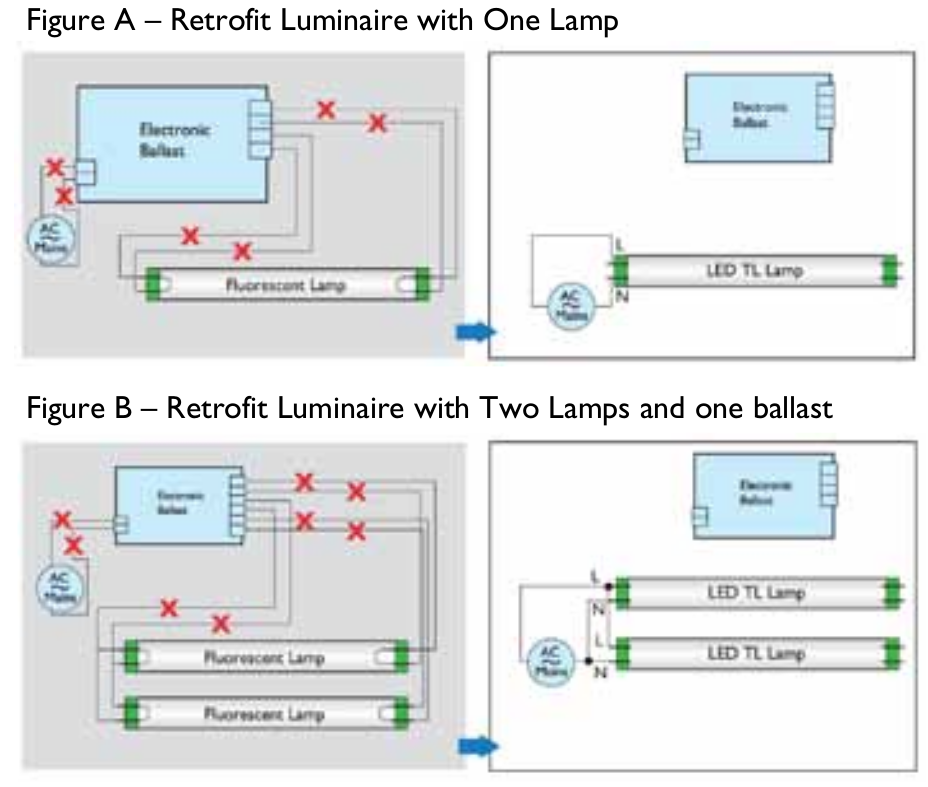

Maar aansluiten is de balast er tussenuit en de fase en de nul direct op deze 'buis' aansluiten.



Dus niet in serie plaatsen, maar allemaal parallel op de fase en nul.

18 januari 2014 aangepast door donpedro

[mebo870]

Als nu bijvoorbeeld aan de linkse kant van een Led TL buis  F en N komen te zitten, hoe zit het dan met de rechtse kant van de Led TL buis, zijn beide pennen daar NC of zit er een doorlus in.

Want ik zie op internet ook schema's waarbij zowel links als rechts de spanning wordt aangevoerd.

[donpedro]

Laat ikzelf even voorop stellen dat ik nog niet bekend was met het product.



Als ik Philips documentatie mag geloven, dan is de anderekant totaal niet gebruikt.

Maar ja, je moet de buis natuurlijk in de bestaande houders plaatsen, dus moeten er ook pennen zijn om aan de andere kant in de socket te gaan.



Ik zou me voor nu aan het document houden voor jouw type Philips led-buis, die is volgens mij duidelijk.



Het zou kunnen zijn dat er fabrikanten zijn of ontwerpen om een TL buis te vervangen door LED's die op een andere manier worden aangesloten.

Zou natuurlijk wel fijn zijn dat daar gewoon een standaard voor zou komen, maar dat is dus blijkbaar nog niet zo ver.

18 januari 2014 aangepast door donpedro

[satencom]

ik heb een mail naar Philips gestuurd misschien brengt dat meer duidelijkheid

Net zoals mebo870 ook al zegt ,door al die verschilde afbeeldingen raak je in de war

[satencom]

Ik had Philips een mail gestuurd ,geen reactie ,maar het is op gelost

zo heb ik het gedaan

[muppet]

Mooi dat het geregeld is jammer dat philips niet antwoord

[satencom]

Vind ik ook jammer Muppet, verkopen willen ze wel, maar een beetje servies is soms ver te zoeken

[donpedro]

Blij dat het opgelost is, alleen jammer van Philips om een reactie te geven.

[satencom]

Als je een  mail verstuurt krijg je wel een bericht terug ,met bedank

dat u interesse heeft in ons product, u krijgt zo spoedig mogelijk een

antwoord op u vraag, dus niet ,maar ja het niet anders ,het is op

gelost ,werkt prima

[weissman]

Net zelf mijn duo-tl met single (1) voorschakelapparaat omgebouwd voor LED buizen.
Super simpel.

• Stroom uit
• voorschakelapparaat overbruggen of verwijderen (kan volgens sommige omschrijvingen in de stroomkring blijven aangesloten, maar trekt dan toch een paar watt en is volstrekt overbodig voor de led-buizen)
• starters verwijderen
• nul en fase (schakeldraad) doorverbinden met twee polen aan de buishouder aan één kant >
  Bedrading van tegenoverliggende buishouder verwijderen.
• eventueel nul en fase doorlussen naar de twee polen van de tweede buishouder bij duo-tl-bak
• led-buis (buizen) er in.
  Let op de aansluitkant, staat aangegeven op de ledbuis.
  Die kant moet natuurlijk aan de aangesloten kant van de buishouder.
  (Een kant gemerkt met F N, andere kant vaak gemerkt met 'do not connect' of iets dergelijks)

Klaar. Spanning er op, en er is licht, zonder knipperen, zonder opstartproblemen.
