BzRtY Geplaatst: 2 februari 2014 Auteur Geplaatst: 2 februari 2014 Bedankt voor de snelle reacties! Is het mogelijk is het mogelijk de HB, A1, A3, A2 EN Eutelsat 36A/B te ontvangen op de triax 88? Staan 36°-13°=23° uit elkaar.. Of moet ik de azimuth-hoek geruiken? Hoe noemt deze bereik-hoek van een schotel?
Sprietje Geplaatst: 2 februari 2014 Geplaatst: 2 februari 2014 Beste BzRtY Een gewone offsetschotel is niet gemaakt om satellieten onder een grote ontvangsthoek te ontvangen. In feite alleen maar om één satelliet te ontvangen. Nu kun je wel een multirail op een gewone satellietschotel zetten maar dan moet je eigenlijk toch niet verder gaan dan 15 graden (het verschil tussen Astra 28,2 en Hotbird 13), dus de lnb niet verder dan 7,5 graad uit het midden. Natuurlijk kan het wel maar je gaat steeds meer signaal verliezen naar mate je de lnb’s verder uit het midden moet zetten. De Azimuthhoek in Utrecht tussen de Hotbird 13 en Eutelsat 36 is ruim 27 graden. Dit moet je ontvangen met een multifocus-schotel. Die zijn een stuk breder dan ze hoog zijn. De hoek “arc” is de hoek tussen de satellieten gezien vanuit het middelpunt van de aarde. Dus bijv. tussen de Astra 19,2 en Astra 23,5 is 4,3 graden arc. De hoek “Azimuth” is de hoek gezien vanuit het ontvangstpunt, bijv. in Utrecht tussen de Astra 19,2 en 23,5 is 5,2 graden Azimuth. Wavefrontier geeft op dat de schotel 40 graden arc kan ontvangen. Hoeveel graden Azimuth dit is, wordt bepaald door de plaats waar de schotel staat. In feite is het dus onjuist dit zo aan te geven want het aantal graden Azimuth verschilt enorm of de schotel nu in Noorwegen of in Zuid-Italië staat.
BzRtY Geplaatst: 4 februari 2014 Auteur Geplaatst: 4 februari 2014 Ik wil de offset-schotel wiskunde beter leren begrijpen. De f/D verhouding voor een triax88 is 0.6 blijkbaar. Hoe betrouwbaar is de 0.6 ? f=0.6*850=510mm is de focal length 510mm van de triax88?
Sprietje Geplaatst: 4 februari 2014 Geplaatst: 4 februari 2014 Nee, zo werkt dat niet. Die f/D-verhouding geldt voor de primefocusschotel waar de offset-schotel weer een deel van is. Daarom klopt die maat niet die je opgeeft. Het ligt een stuk ingewikkelder.
BzRtY Geplaatst: 4 februari 2014 Auteur Geplaatst: 4 februari 2014 Legon's equation for the focal length of an offset dish antenna Focal length = (width ^ 3) / (16 * depth * height) =85³/(16x7.9x95)=51.142cm of 511.42millimeter bij benadering dezelfde focal length als bij de F/D methode. Is deze laatste methode dan correct of ook niet?
BzRtY Geplaatst: 7 februari 2014 Auteur Geplaatst: 7 februari 2014 Bij de specificaties van de fabrikant van de triax88 is een offsethoek van 26° opgegeven. Forumleden beweren echter dat deze 26.5° is. En als m'n de formule toepast bekomt m'n idd een offsethoek uit van 26°31'31.3" Wat is nu de meest juiste offsethoek? 26.5° of 26°?
Phoenixx Geplaatst: 17 februari 2014 Geplaatst: 17 februari 2014 Even een vraagje kan jij ook feedhoorns maken op je draaibank ? Wil een grotere voor mijn primefocus om te testen..
Drs. IJzerbout Geplaatst: 17 februari 2014 Geplaatst: 17 februari 2014 Bij de specificaties van de fabrikant van de triax88 is een offsethoek van 26° opgegeven. Forumleden beweren echter dat deze 26.5° is. En als m'n de formule toepast bekomt m'n idd een offsethoek uit van 26°31'31.3" Wat is nu de meest juiste offsethoek? 26.5° of 26°? Ik geloof niet dat het wat uitmaakt of dat pisbakkenstalen Triax geval nou 25°, 26° of 27° offset heeft. Die dingen zijn zo buigzaam als wat en van preciesie is geen sprake. Dus om nou de hoek op minuten en seconden precies te berekenen is water naar de zee dragen. Zonde van de tijd. Mijn excuses dat ik zo negatief ben. "On ne voit bien qu'avec le coeur. L'essentiel est invisible pour les yeux."
trust Geplaatst: 17 februari 2014 Geplaatst: 17 februari 2014 Even een vraagje kan jij ook feedhoorns maken op je draaibank ? Wil een grotere voor mijn primefocus om te testen.. Als je een draaibank hebt , er mee overweg kunt , een flink blok aluminium hebt en een goede tekening , ja dan kan het . Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka
trust Geplaatst: 17 februari 2014 Geplaatst: 17 februari 2014 Als je een draaibank hebt met de juiste gereedschappen (beitels) , er mee overweg kunt , een flink blok aluminium hebt en een goede tekening , ja dan kan het . Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka

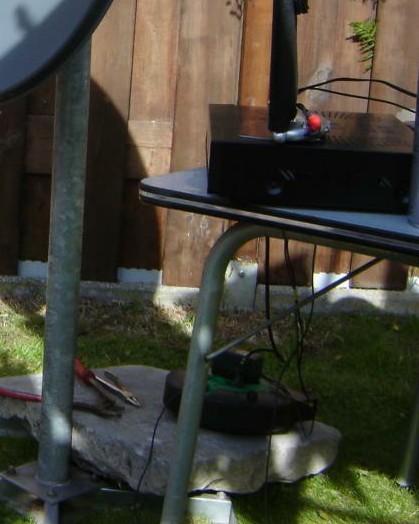

Alex1970 Geplaatst: 2 juni 2014 Geplaatst: 2 juni 2014 Off topic: Trust, wat doet Het Internet bij jou op dat tafeltje??? Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 9 Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 9 VU+ Duo / Dreambox DM800 / TBS 5925 Channel Master 180cm offset: 39.0°E-37.6°W, Channel Master 120cm offset: 23.5°E-8°W SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.
BzRtY Geplaatst: 2 juni 2014 Auteur Geplaatst: 2 juni 2014 Mss moet je eens een voorbeeld afbeelding plaatsen hier, maar ik vrees dat ik u niet kan helpen. Ik ben frezer, draaien kan ik conventioneel wel maar ik heb begrepen dat die feedhorns allemaal zeer dunwandig zijn en dan haal ik mezelf daar veel miserie mee op m'n nek.
BzRtY Geplaatst: 2 juni 2014 Auteur Geplaatst: 2 juni 2014 Ik geloof niet dat het wat uitmaakt of dat pisbakkenstalen Triax geval nou 25°, 26° of 27° offset heeft. Die dingen zijn zo buigzaam als wat en van preciesie is geen sprake. Dus om nou de hoek op minuten en seconden precies te berekenen is water naar de zee dragen. Zonde van de tijd. Mijn excuses dat ik zo negatief ben. Geen excuses. Bedankt voor de info

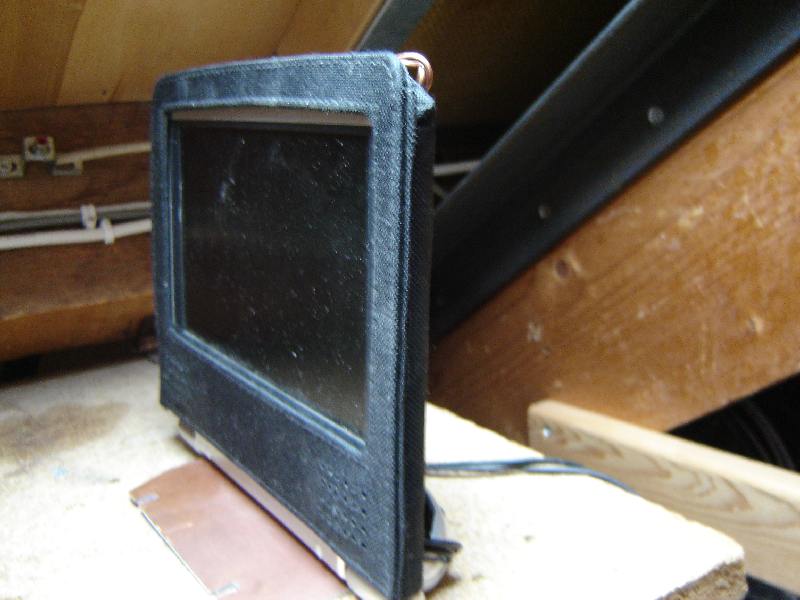

trust Geplaatst: 4 juni 2014 Geplaatst: 4 juni 2014 Off topic: Trust, wat doet Het Internet bij jou op dat tafeltje??? post-60869-0-69504900-1390438303-1.jpg niks nie internet kassie , 7" scherm van portable dvd speler , neem ik altijd mee als ik het dak op ga . Het verschil tussen theorie en praktijk is mijn uitdaging . Octagon SF8008 4K Edision Primo IP S2 Dr.HD F16 1.8 m ChannelMaster Offset in tuin 53º E - 45º W Jaeger SMR 1224 Usals met 5 Lnb wisselaar 2x Ka - Ku - C band Lin / Circ 1.2 m Echostar Offset aan schuur 53º E 34.5 W Twoteck Twinrotor met 3 Lnb wisselaar Ku - Ku low - Ka
Alex1970 Geplaatst: 7 juni 2014 Geplaatst: 7 juni 2014 niks nie internet kassie , 7" scherm van portable dvd speler , neem ik altijd mee als ik het dak op ga . Het leek op dit: en vervolg: Dreambox DM920: 2x Triple tuner (2x DVB-S2X multistream + DVB-C/T2) OpenPLi 9 Xtrend ET10000: 1x DVB-S2, 2x DVB-C/T2, IPTV OpenPLi 9 VU+ Duo / Dreambox DM800 / TBS 5925 Channel Master 180cm offset: 39.0°E-37.6°W, Channel Master 120cm offset: 23.5°E-8°W SAB 97 schotel 45.1°E-60°E, 80cm vast: 28.2°E/23.5°E/19.2°E/13°E | DVB-T/DAB: VHFIII/UHF combi-antenne op zolder.
