PNG transparant en toch een zwarte achtergrond?

[Con]

Ik genereer PNG-tjes voor om mijn site.



Met Google Chrome worden ze netjes transparant weergegeven, met Firefox ook, idem met IE.

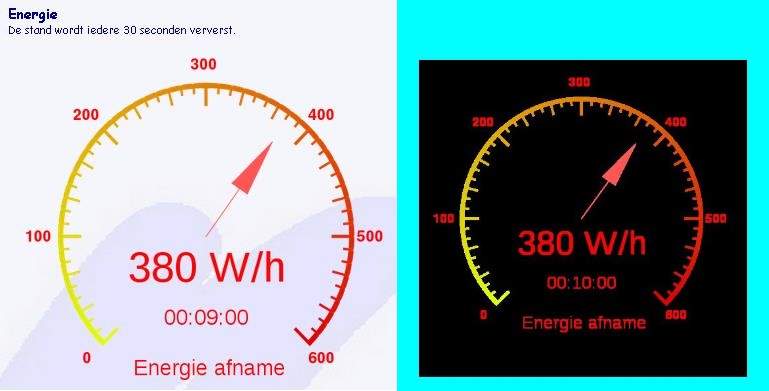

Maar op mijn bureaublad (Windows 7 en Android) heeft het PNG-tje een zwarte achtergrond.



Zie de voorbeelden.



[donpedro]

Zo even wezen kijken, lijkt te leggen aan de manier van opslaan.

Het opslaan in PNG 8 geeft het probleem, maar in PNG 24 zou de oplossing zijn.





It's probably a transparency/alpha channel issue.

Try a 24 bit PNG* or an image without transparency/alpha

27 januari 2014 aangepast door donpedro

[Con]

Die mogelijkheden heb ik kennelijk niet, ik heb de keuze uit:

set terminal png
             {{no}enhanced}
             {{no}transparent} {{no}interlace}
             {{no}truecolor} {rounded|butt}
             {linewidth <lw>} {dashlength <dl>}
             {tiny | small | medium | large | giant}
             {font "<face> {,<pointsize>}"} {fontscale <scale>}
             {size <x>,<y>} {{no}crop}
             {background <rgb_color>}


en

set term pngcairo
                     {{no}enhanced} {mono|color} {solid|dashed}
                     {{no}transparent} {{no}crop} {background <rgbcolor>
                     {font <font>} {fontscale <scale>}
                     {linewidth <lw>} {rounded|butt} {dashlength <dl>}
                     {size <XX>{unit},<YY>{unit}}


Geen van beide geeft de keuze tot een bit instelling. Bij gnuplot 4.7 zou je wél kunnen werken met het alpha-kanaal.

[donpedro]

Ja, daar loop je tegen een beperking aan van je libgd (png terminal) en libcairo (pngcairo terminal), beide gebruiken zo te zien maximaal 8 bits per kleurkanaal.



Even zoeken op internet geeft een probeerseltje met de volgende optie

set terminal png truecolor

Weet niet hoe je het nu aanstuurt, maar deze optie werkt bij diverse mensen.

28 januari 2014 aangepast door donpedro

[Con]

Yep, die had ik al;

set term pngcairo truecolor enhanced transparent size 500, 500 butt font "Helvetica-Bold,15"
