LNB voor Triax 78 is 70cm breed en 78cm hoog

[BMW325TI]

Hallo beste mensen,



Ik had veel problemen met het uitrichten van Astra 1 en 3 met gt-MDS43 Single lnb.



Ik kreeg het maar niet aan de praat, ik krijg alleen Astra1 te zien.

Nu verdenk dat ik de lnb verkeerd is voor mijn schotel?

Want fabrikant geeft aan het is voor 80cm schotel.



Mijn Triax 78 is 70cm breed en 78cm hoog (gemeten met meetlint).



Dus ik ben op zoek naar nieuwe lnb, alleen welke moet ik nemen?

Moet ik nu kijken lnb voor 60cm schotels?



Alvast bedankt!

[Tripleboy]

Je hebt blijkbaar toch de goede lnb te pakken



Technische specificaties GT-SAT MDS43 Single 4,3° LNB

Input Frequentie Low band: 10,7-11,7 GHz High band: 11,7-12,75 GHz Output Frequentie Low band: 950-1950 MHz High band: 1100-2150 MHz N.F. 0.2 Schotel afmeting Voor 4.3º satelliet ontvangst (Astra 19.2E en 23.5E) met 78/88CM schotel Gelijkspanning consumptie (D.C.) 120 mA Operatie temperatuur n/b Halsgrootte

23mm



Optimaal uitrichten op de lnb die in het midden zit, dan de skew (verdraaien van de kop) juist zetten voor de andere sat.

Op voorwaarde dat je mast in alle richtingen waterpas staat, anders blijf je bezig.

3 februari 2014 aangepast door Tripleboy

[BMW325TI]

Thanks waar heb je die gegevens van vandaan?

[Tripleboy]

Van de winkelier

• Monteer het monoblock aan het linker LNB, de rechter LNB hangt dan dus vrij;
• Zet de elevatiehoek (hellingshoek van de schotel, Triax heeft een gradenboog aan de zijkant) van de schotel op circa 30 graden en zet deze handvast ;
• Verbind een satfinder met het monoblock en uw ontvanger;
• Richt uw schotel uit op de Astra 1 satelliet, te vinden op 19,2 graden Oost, dit is vanaf het zuidpunt uw schotel 19,2 graden horizontaal naar links bewegen;
• Indien u maximaal signaal krijgt (met bijvoorbeeld een satfinder) op de Astra 1 satelliet, staat ontvangst voor de Astra 3 ook automatisch goed maar dient de Astra 3 LNB nog wél omhoog te kantelen (bijdraaien)
• U kunt fine-tunen door de schotel nog in verticale positie bij te stellen, bij maximaal signaal alles vastzetten;
• Satfinder tussen LNB en ontvanger verwijderen;
• Stel in uw ontvanger in dat u met een DiSEqC switch werkt en de Astra 1 is LNB 1 en de Astra 3 is LNB 2 (per merk van ontvanger kan dit in het menu enigszins anders zijn aangeduid, bij Topfield ontvangers is dit bijvoorbeeld Astra 1 is LNB 1 van 4 en Astra 3 is LNB 2 van 4 volgens DiSEqC 1.0 ) Voor Fastscan gebruik hoeft u doorgaans niets in het menu aan te passen.

[BMW325TI]

Bedankt voor je info!

Ik heb maar op de geschreven manier geprobeerd en ging gelijk beter dan uitrichten op Astra 3.



Nouja signaal is niet slecht denk ik, want HD NL1 ect geen pixels fouten, sloom beeld ofzo.

[smetje limb.BE]

hoeveel signaal heb je op die zenders

anders de lnb skew nog een beetje naar onder zetten !

[smetje limb.BE]

kan je een foto maken van jou opstelling

van je schotel de+-30° en de schuinte van jou lnb

[BMW325TI]

hoeveel signaal heb je op die zenders

anders de lnb skew nog een beetje naar onder zetten !

Hoe kan je dat zien?



Ik heb Extrend Et4000.



Bedankt!

3 februari 2014 aangepast door BMW325TI

[Sprietje]

Of deze lnb goed past op je Triax 78 hang er van af waar de schotel staat. Is dat in Nederland of in het buitenland. Als je de regio aangeeft, kan ik ook precies aangeven hoe schuin die moet staan.

[BMW325TI]

Bedankt.



Aaha weer wat geleerd in ben in NL in stad Drachten.

Schotel is geplaats achter het huis aan de muur.

[smetje limb.BE]



Your Location



Satellite Data



Dish Setup Data





Latitude: 53.0926°

Longitude: 6.0586°





Name: 28.2E, 23.5E©, 19.2E

Distance: 38865km





Elevation:  27.2°

Azimuth (true):  158.5°

Azimuth (magn.):  157.7°

Dish Skew [?]:  95.2°







[BMW325TI]

Ik heb op internet gezocht naar programma.

En heb eentje gevonden.

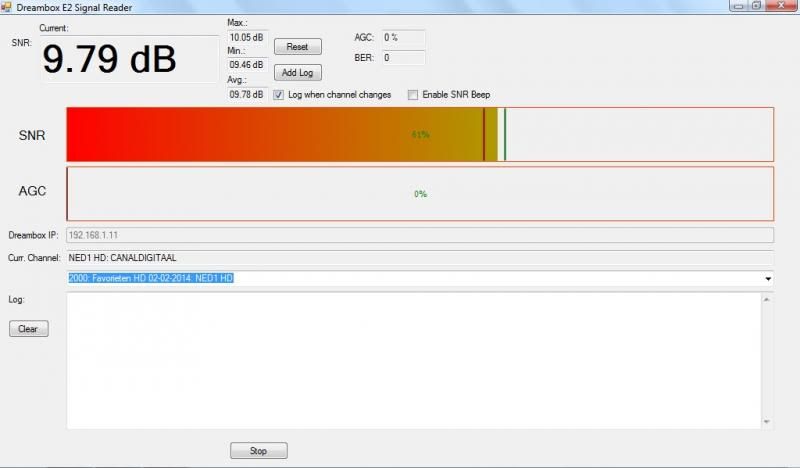

Hier is de signaal:









[BMW325TI]

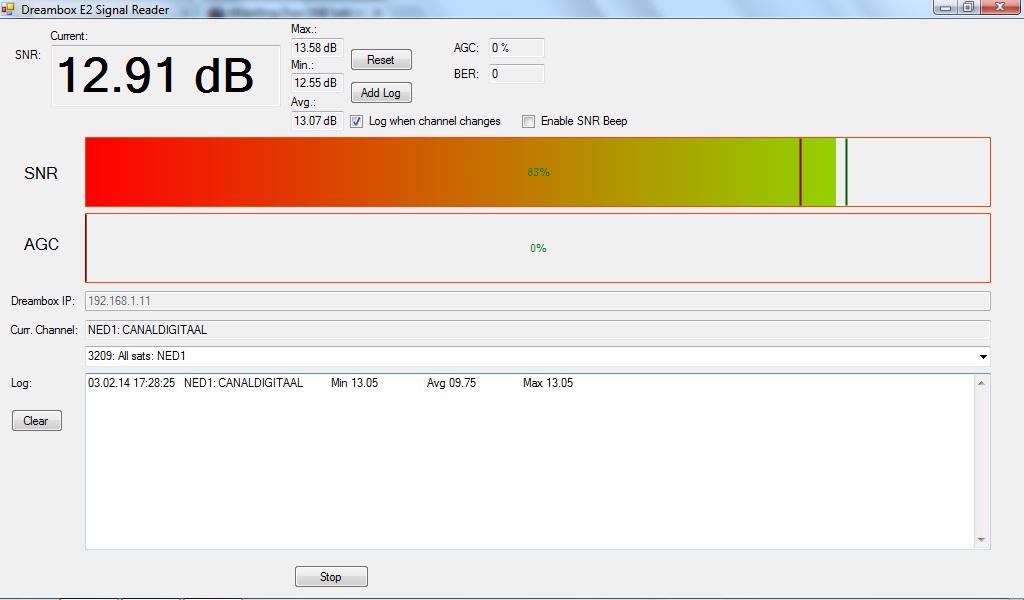

O ja voor normale Ned1



[BMW325TI]

Your Location Satellite Data Dish Setup Data

Latitude: 53.0926°

Longitude: 6.0586°

Name: 28.2E, 23.5E©, 19.2E

Distance: 38865km

Elevation:  27.2°

Azimuth (true):  158.5°

Azimuth (magn.):  157.7°

Dish Skew [?]:  95.2°





Dus elevatie op 27,2 zetten?



En die skew welke kant moet ik draaien als ik achter de lnb sta?

Met de klok mee of tegen?



Bedankt:-)

[smetje limb.BE]

nu moet je hem natuurlijk nog wat beter uitrichten

zet je schotel een op  +-Elevation:  27.2°

draai de skew met de klok me ongeveer 8°+-

heb je al beeld gehad?
