radio man Geplaatst: 13 maart 2014 Auteur Geplaatst: 13 maart 2014 (aangepast) Net ontvangen, idd een stuk smaller! Nou heb ik voorheen schotels uitgericht door ze net zo lang heen en weer te zwaaien tot de meter signaal gaf, maar ik wou het nou es wat professioneler aanpakken... Zou ik ergens de afstanden voor de rail van de TD110 kunnen vinden? Zag een pdf waar zoveel formules in stonden dat ik er doffe hoofdpijn van kreeg. En het mooie verhaal van de 78 cm natuurlijk, maar die afstanden kloppen natuurlijk niet... Dan kan ik de LNB's van tevoren op de rail schroeven! En hoeveel graden moet de rail doorzakken naar R (of is het naar L) ? De elevatie is hier 29 graden Celsius dus dat is makkelijk. Het gaat dus om de 3 Astra's. Wie heeft een tip? 13 maart 2014 aangepast door radio man
Sprietje Geplaatst: 13 maart 2014 Geplaatst: 13 maart 2014 (aangepast) Beste radio manIk zal het straks even voor je uitrekenen voor Arnhen. Gaat het nu alleen om de Astra 1, 2 en 3 of wil je ook de Hotbird er bij? 13 maart 2014 aangepast door Sprietje

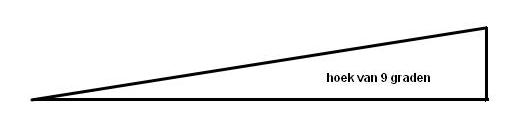

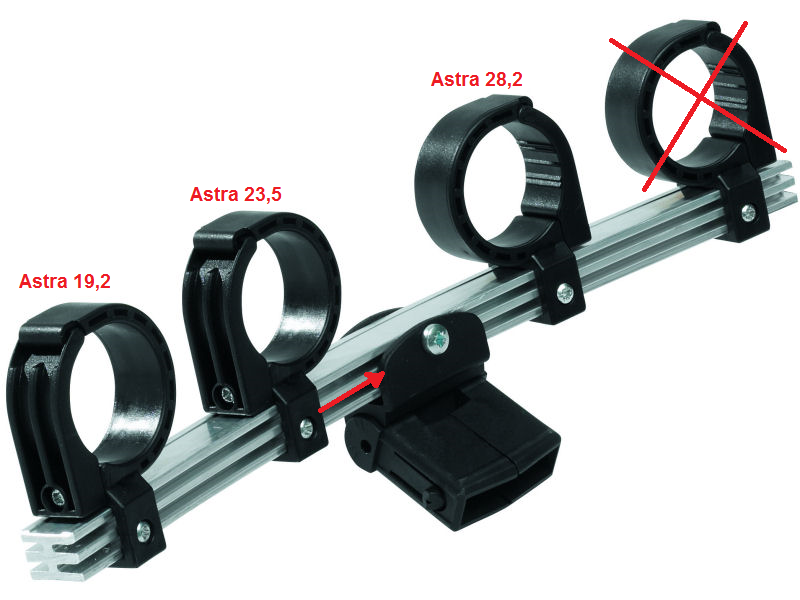

Sprietje Geplaatst: 13 maart 2014 Geplaatst: 13 maart 2014 Beste radio manVoor Arnhem heb is voor een Triax 110 met de Astra 1, 2 en 3 het volgende voor je uitgerekend:Stel de elevatie van de schotel op 28,3 graden in om de Astra 23,5 te vinden.Monteer de Triax-rail met het gat in het midden zodanig, dat het in de onderste groef zit.Zet de rail ongeveer 12 graden schuin en plaats de lnb van de 23,5 tegen de lnb-arm (zie de pijl in de afbeelding).Plaats de lnb's op de volgende afstanden.Tussen de Astra 23,5 en 19,2 is 62mmTussen de Astra 23,5 en 28,2 is 66mmGemeten van voorzijde lnb tot voorzijde lnb van pukkeltje tot pukkeltje.Zet de rail 11,72 graden schuin, d.w.z. kop van de Astra 19,2 moet 26mm lager staan dan van de Astra 28,2. meet dit met een waterpas en een rolmaat.Borg de rail met een extra schroefje.Stel de skew van de lnb's als volgt af:Astra 19,2 op 3 gradenAstra 23,5 op 6 gradenAstra 28,2 op 9 gradend.w.z. als je naar de binnenzijde van de schotel kijkt, met de wijzers van de klok meegedraaid t.o.v. verticaal, dus niet t.o.v. de rail.Nu de schotel uitrichten op de Astra 23,5 op maximale signaalkwaliteit.
radio man Geplaatst: 14 maart 2014 Auteur Geplaatst: 14 maart 2014 Wil jij NOOIT dit forum verlaten? Nu kan ik zonder zorgen het dak op... Je bent mijn HELD VAN DE MAAND ! Gefeliciteerd!
Sprietje Geplaatst: 14 maart 2014 Geplaatst: 14 maart 2014 Ik voel me verlegen. Ik hoor het wel wat de resultaten zijn.
radio man Geplaatst: 14 maart 2014 Auteur Geplaatst: 14 maart 2014 Sprietje, Heb meteen al een probleem: de houders! Er zit een deel bij dat over de rail moet En een deel dat boven op de een of andere manier moet vastklikken op het andere en daar dan onderaan weer vastschroeft. Alleen: er klikt niets, het kleine deel ligt er los bovenop, ook eronder geprobeerd, maar dan komt de kop niet vast te zitten. Ik kan me voorstellen dat je zegt, stuur een foto- alleen doet de camera het niet. Ga ik morgen weer proberen... Misschien kun je alvast iets zeggen?
radio man Geplaatst: 16 maart 2014 Auteur Geplaatst: 16 maart 2014 Het probleem is opgelost. De twee delen klikken wel, maar dit moet in een bankschroef of met eeb combinatietang! Aangezien de verkoper in Rotterdam nauwelijks Nederlands bleek te spreken heb ik ergens anders nog maar een set besteld, en die had houders die goed samenklikten.
