Na lang zoek toch een Wave Frontier T 90‎ gekocht

[MASKO]

Hallo allemaal



Naar lang zoek heb ik toch maar een nieuwe schotel set gekocht Wave Frontier T 90‎ en deze vervangen voor de oude echostar 1,20 meter met een actuator 36 i superjack hoog tegen de gevel geplaatst voor goed zicht, moet over hoge bomen heen... .

Na eerdere positieve ervaringen met deze Schotel via dit forum heb ik  toch voor de Wave Frontier T 90‎ gekozen, dit keer opticum , inverto Quad LNB's.

Afgelopen donderdag de grote doos van de schotel samen met een volle doos aan allerlei bezorgt door GLS , met de aankondiging van het Slechte weer dit weekend kon ik natuurlijk niet wachten met bouwen ,veel koud geleden  en nat geworden maar is voor de hobby . lol
De schotel eerst op de grond vooraf afgesteld met de nog steeds geweldige "SATLEX site". Elevaltie ingesteld, daarna de Skew en vervolgens ook al een deel LNB's geplaatst. Daarna de schotel in 1 delen gemonteerd tegen de gevel te plaatsen 4 meter hoog in verband met een rij hoge bomen achter de woning van 4/5 meter hoog op 5 meter afstand  achter de woning.
De parameters komende via de  "SATLEX site "  zijn zo goed dat na een beetje heen en weer draaien en schuiven er zo beeld was op alle 10 lnb's. Er moet wel nog finetuning worden toe gepast voor hier en daar wat meer eruit te halen.... .



wat moet er maximaal haalbaar zijn voor deze posities dit zijn de waarde's nu

Gebruikte posities: 28,2 - 23,2 - 19,2 - 16 - 13 - 10 - 7  OOST 0,8 - 5 - 12,5 west







28.2     90

23.2     89

19.2     87

16        72

13        76

10        73

7          64

5          63

12.5     59

[Gast marekki]

marcel mooi werk en snel voor elkaar als je nog meer lnb's wilt gebruiken er zijn ook switchen met 16 aansluitingen dus je kunt als het mooi weer is de ladder weer op.

[Sprietje]

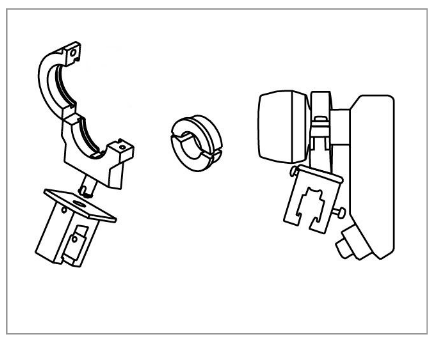

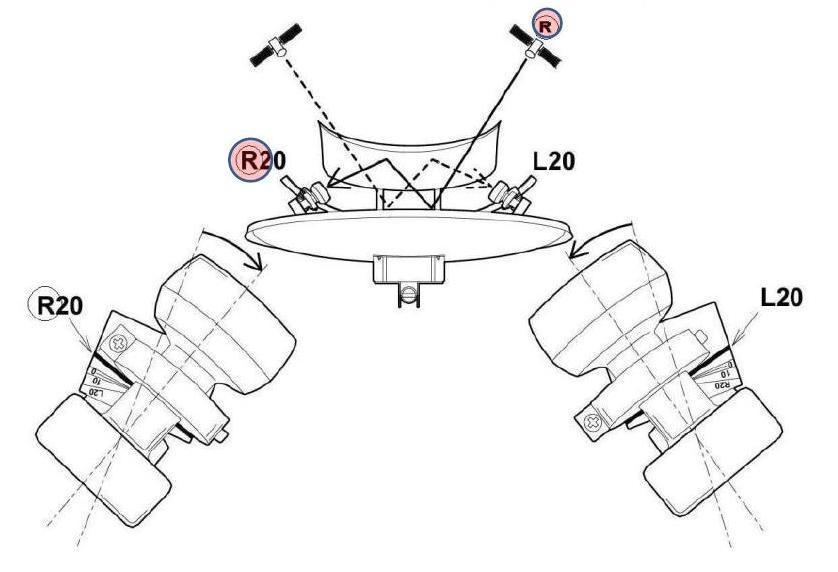

Heb je er goed op gelet dat de lnb-houders goed gemonteerd zijn, zie de bijlages 1 en 2 en dat als een lnb op bijv. L10 of R10 staat, deze ook 10 graden schuin gezet moet worden, zie bijlage 3.


[Tonskidutch]

er is tov het midden -0- (of virtueel midden 28,2O<>12,5W) een afname per WF op de multifeedmount.

die afname is in een ouder bericht van 2006~2007 over de T90 ooit eens nader toegelicht...

dacht me te herinneren dat het van 3 dB naar 6 dB oploopt al naar gelang hoe verder de LNB uit het midden op de mount staat



gezien de waarden, denk ik dat je beter uitricht op een virtuele midden positie

dus alles rechtevenredig verschuift.



ciao

[Sprietje]

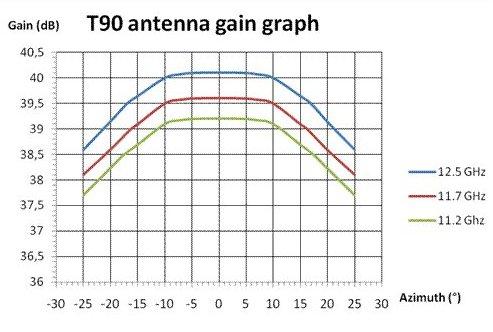

Hier is de versterkingskromme. Je gebruikt dus 50 graden Azimuth.

28 maart 2014 aangepast door Sprietje

[MASKO]

Hallo



ik krijg er niet veel meer uit hier en daar 1 db en daar moet ik weer wat laten vallen.

Het is nog niet optie maal maar niet de moet laten zakken.

Laat eens horen hoe bij jullie de signal sterke is bij de sat.

[Tonskidutch]

citaat uit mijn pm aan jouw





12,5 west + 28,2 oost = 40,7 / 2 => 20,35 Oost zou je virtueel midden zijn

laten we het voor het gemak op 19,2 houden

als 7 oost nu jou midden -0- is klopt er iets niet met de skew

dat geven je waarden ook aan

die worden beter naar 28,2 Oost en slechter naar 12,5 west
