graag hulp bij uitrichten schotel in Portugal

[alentejana]

Hallo allemaal,



Ik woon in de buurt van Almodôvar in het zuiden van Portugal en zou graag Astra1, Astra 3 (kanalen Tv Vlaanderen) en Hotbird ontvangen. Ik heb een Famaval 110LH met volgende gegevens:

grootte :1190x1100

grootte actieve reflector : 1145x1050

focal length (volgens fabrikant) :756 ?

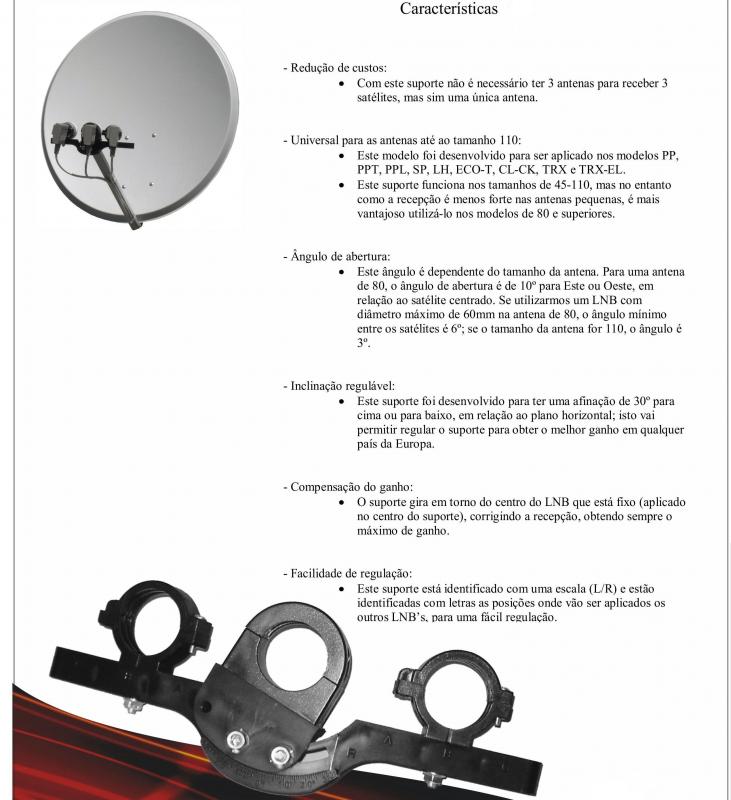

en een universele lnb-houder. zie bijlage.



Wie heeft er tijd en zin om voor mij de juiste afstelling te berekenen?

Welke elevatie als ik uitricht op Astra1 of Astra3?



Zelf kom ik op volgende lnb-afstanden :

tss Astra1 en 3 : 67,3mm

tss Astra1 en Hotbird : 103,5mm, maar als die verkeerd zijn, graag verbering.



Alvast bedankt,

Alentejana

[Sprietje]

Beste alentejana

Welkom op dit forum.

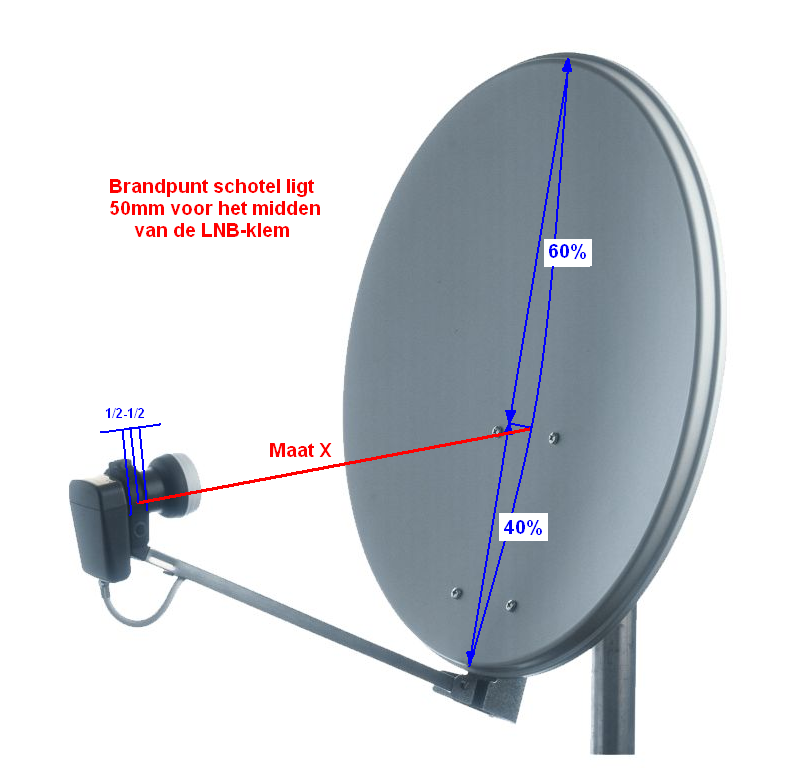

Om de zaak zo nauwkeurig mogelijk uit te kunnen rekenen, zou ik graag maat "X" willen weten zoals in de bijlage is aangegeven.


[alentejana]

Beste alentejana



Welkom op dit forum.

Om de zaak zo nauwkeurig mogelijk uit te kunnen rekenen, zou ik graag maat "X" willen weten zoals in de bijlage is aangegeven.



Beste Sprietje,



leuk om zo snel een reactie te krijgen!  de gevraagde afstand is 81,5 cm.

Ik ga ervan profiteren om nog een vraagje te stellen. Ik moet ongeveer 40m kabel overbruggen en wil twin-lnb's plaatsen, meestal raadt u Inverto black ultra aan, ook in dit geval?



vriendelijke groeten,



Alentejana

[Sprietje]

Beste alentejana

Voor Almodôvar heb ik het volgende voor je uitgerekend voor een  Famaval 110LH:

Stel de elevatie van de schotel in op 38 graden om de Astra 19,2 te vinden.

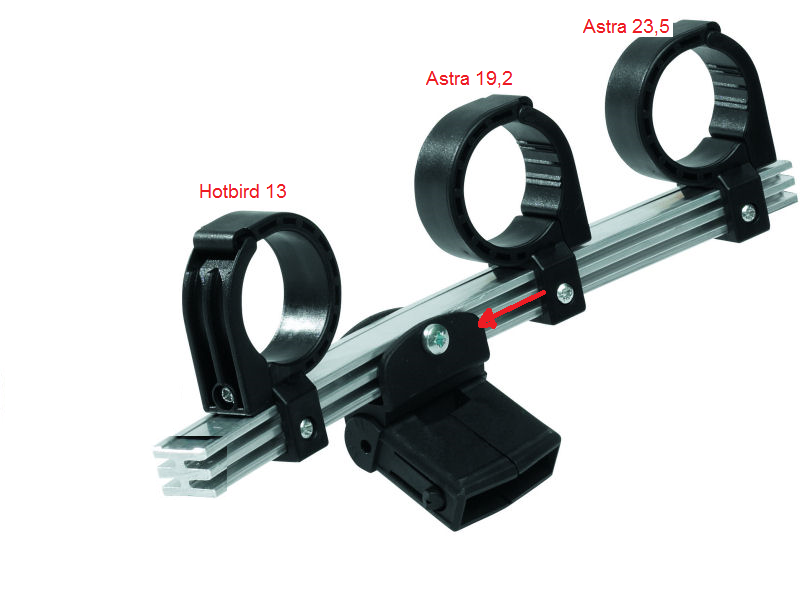

Plaats de lnb-houder van de Astra 19,2 tegen de lnb-arm aan zodat deze lnb zoveel mogelijk boven de arm staat, zie bijlage 2.
Stel de afstanden van de lnb's als volgt in:
tussen de Astra 19,2 en Hotbird is 98mm
tussen de Astra 19,2 en Astra 23,5 is 62mm
dit gemeten aan de voorzijde van de lnb's van pukkeltje tot pukkeltje.
Stel de rail 24 graden schuin, d.w.z. de kop van de Hotbird moet 65mm lager staan dan de kop van de Astra 23,5. Dit kun je meten met een waterpas en een rolmaat.
Stel de skew van de lnb's als volgt in:
Hotbird op 25 graden
Astra 19,2 op 25 graden
Astra 23,5 op 27 graden
d.w.z. als je naar de binnenzijde van de schotel kijkt de lnb's met de wijzers van de klok meegedraaid t.o.v. verticaal, dus niet t.o.v. de rail.

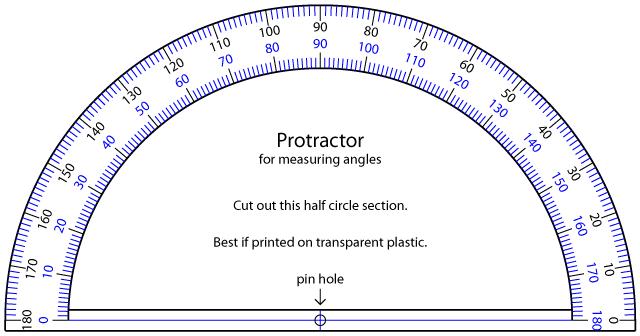

Gebruik voor deze instellingen het gradenboogje van bijlage 1.
Richt de schotel nu optimaal uit op de Astra 19,2 op maximale signaalkwaliteit, niet op signaalsterkte.
De Astra 19,2 staat in Almodôvar waar de zon om 11.38 uur staat in Nederland, dat is volgens mij 10.38 uur in Portugal omdat het daar een uur vroeger is.


13 april 2014 aangepast door Sprietje

[alentejana]

Beste alentejana



Voor Almodôvar heb ik het volgende voor je uitgerekend voor een  Famaval 110LH:



Stel de elevatie van de schotel in op 38 graden om de Astra 19,2 te vinden.

Plaats de lnb-houder van de Astra 19,2 tegen de lnb-arm aan zodat deze lnb zoveel mogelijk boven de arm staat, zie bijlage 2.

Stel de afstanden van de lnb's als volgt in:

tussen de Astra 19,2 en Hotbird is 98mm

tussen de Astra 19,2 en Astra 23,5 is 62mm

dit gemeten aan de voorzijde van de lnb's van pukkeltje tot pukkeltje.

Stel de rail 24 graden schuin, d.w.z. de kop van de Hotbird moet 65mm lager staan dan de kop van de Astra 23,5. Dit kun je meten met een waterpas en een rolmaat.

Stel de skew van de lnb's als volgt in:

Hotbird op 25 graden

Astra 19,2 op 25 graden

Astra 23,5 op 27 graden

d.w.z. als je naar de binnenzijde van de schotel kijkt de lnb's met de wijzers van de klok meegedraaid t.o.v. verticaal, dus niet t.o.v. de rail.

Gebruik voor deze instellingen het gradenboogje van bijlage 1.

Richt de schotel nu optimaal uit op de Astra 19,2 op maximale signaalkwaliteit, niet op signaalsterkte.

De Astra 19,2 staat in Almodôvar waar de zon om 11.38 uur staat in Nederland, dat is volgens mij 10.38 uur in Portugal omdat het daar een uur vroeger is.



Beste Sprietje,



Hartelijk bedankt voor de moeite, ik kan nu aan de slag zonder te veel te klungelen (dat hoop ik dan toch...)



Vriendelijke groeten,

Alentejana

[Sprietje]

Laat maar weten hoe het afgelopen is.

[alentejana]

Beste Sprietje,



Afstanden lnb´s klopten perfect maar de muurbeugel kon niet perfect waterpas gezet worden, dus rail en elevatie serieus moeten aanpassen. Hebben nu 82% signaalkwaliteit voor Astra 3 , beter dan voorheen met aparte 90cm schotel

.

Bedankt

[Sprietje]

Fijn dat het gelukt is en dat je nu ook een mooie waarde hebt voor de Astra 23,5.
Tja, in Portugal moet alles extreem schuin staan, de rail, de lnb's. Ondanks de regel dat hoe verder naar het zuiden, hoe verder de lnb's uit elkaar komen te staan, wordt deze regel weer volledig teniet gedaan doordat je erg schuin onder de satellieten zit. Dit zorgt er weer voordat de koppen toch weer dicht bij elkaar geplaatst moeten worden. Een afstand van slechts 62mm tussen de Astra 19,2 en 23,5 zou je niet verwachten voor een schotel van 110x119cm.


[Roozze]

Goeie dag,



Ik ben Remco, nieuw op dit forum en ik woon zins kort in Albufeira.



Ik heb hier ook een vraag over ik heb een triax 110 cm schotel en een Inverto Twin Monoblock 23mm LNB 6°

Gaat dit werken en zoja waar moet ik goed op letten met het afstellen van de schotel en lnb.

Het systeem gaat boven op het dak, de ouwe schotel van 20 jaar terug gaat eraf.

Kan ik met dit systeem makelijk NL tv in HD en overige zenders zonder ruis of storing, ik heb canaldigitaal pakket.



Verder heb ik alle coax kabels al vervangen voor coax-hd.



Alle info is welkom, dit is me eerste schotel installatie, wat nog moet aankomen in Portugal, maar dan ben ik op de hoogte wat ik moet doen.



MVG Remco

[Sprietje]

Beste Roozze

Welkom op dit forum

In Albufeira moet de afstand van de twee lnb's op een Triax 110 schotel 59mm zijn heb ik uitgerekend.
De afstand tussen de koppen van een 6 graden monoblock is meestal 65mm maar bij een Inverto monoblock is dat 63mm.
De afstand tussen de koppen van een 4,3 graden monoblock is 53mm.
Met 59mm zit je daar dus tussenin.
Bij een 4,3 graden monoblock staan de koppen dus 6mm te dicht bij elkaar, bij een 6 graden monoblock 4mm te ver uit elkaar.
Nu is die 4mm wel te doen als je de kop van de Astra 23,5 maar in de klem zet en de schotel ook op de Astra 23,5 uit richt.
Het monoblock moet 28 graden schuin worden gezet.

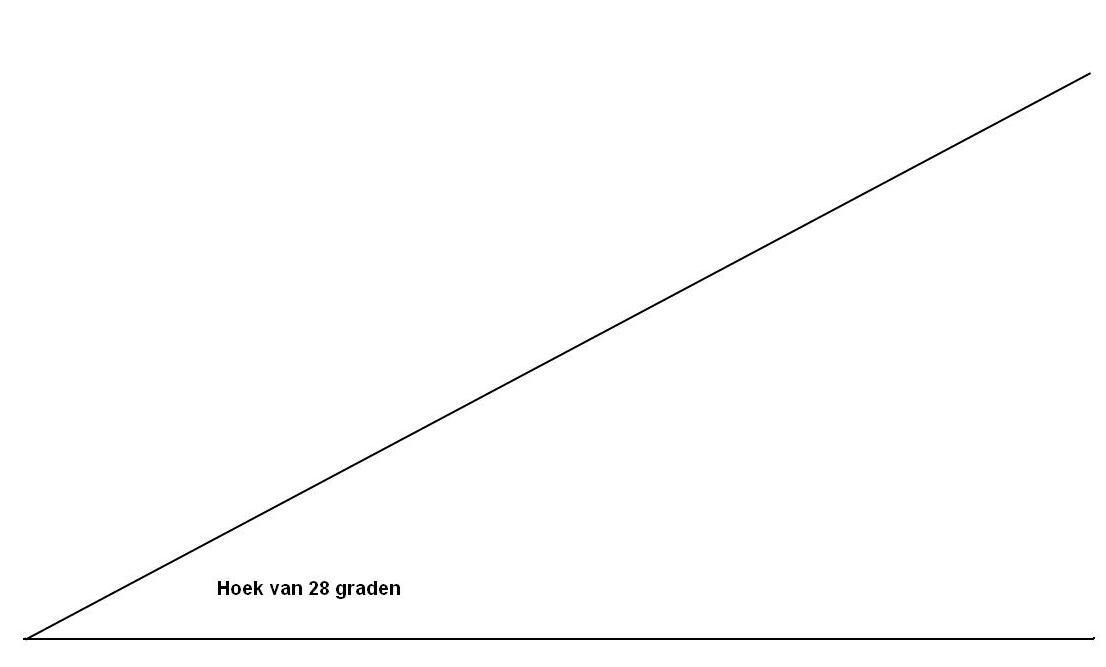

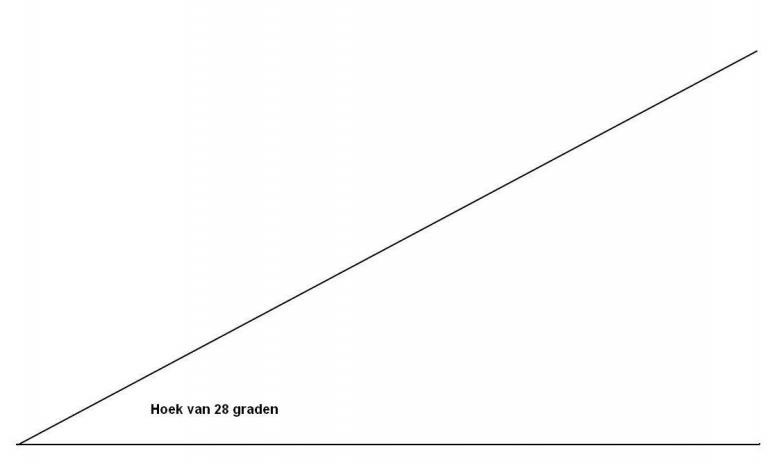

Print bijgevoegde hoek uit, knip hem uit en plak hem achterop het monoblock. Zorg dat de schuine lijn nu waterpas staat waarbij de rechtse vrijhangende kop voor de Astra 19,2 omlaag moet staan.


8 april 2015 aangepast door Sprietje

[Roozze]

Dank je wel voor je snelle reactie,



Het systeem zelf is wel goed voor HD kwaliteit beeld, haarscherp haha NL tv



Ik ga me best doen om het af te stellen en als het niet lukt dan hoor je me vanzelf weer.



Super bedankt

8 april 2015 aangepast door Roozze

[Ducky1951]

Ik heb een vergelijkbaar probleem.

Hebben een Canaldigitaal abonnement en een LNB met twee koppen - voor Astra 1 en Astra 3 - ontvangen.

TRIAX Schotel dia is 80 cm

We wonen in de directe omgeving van Caldas da Rainha.

De 19,2 kop in de houder gemonteerd en de 23,5 kop vrij draaiend. Deze afgesteld volgens richtlijn van Canaldigitaal.

We ontvangen prima TV via Astra 1, maar HD NPO 1 bv niet: zwart scherm.

Ook andere posities van de 23,5 kop tot de 19,2 geven geen beeld.



Ik zou graag de juiste afstelling op mijn locatie willen weten.

Kan iemand me helpen svp?

[Sprietje]

Beste Ducky1951

Welkom op dit forum

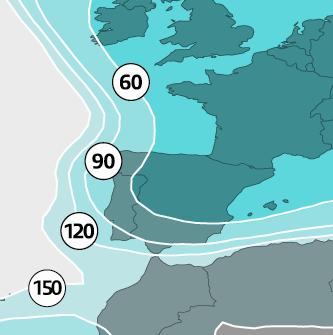

Ik mag aannemen dat je een Triax 78 bedoeld van 70cm breed en 78cm hoog. Dit is dus in feite maar een 70cm schotel en die is wel aan de krappe kant.
Voor op de camping zou het misschien nog te doen zijn maar voor een permanente ontvangst zou ik toch zeker een schotel van 80x90cm nemen.

Tja je hebt de zaak afgesteld volgens de richtlijn van CanalDigitaal  maar dan heb je wel de oude richtlijn te pakken waarbij wordt aangegeven dat de kop van de Astra 19,2 in de klem gezet moet worden. De nieuwe beschrijving die ook al weer zeker 3 jaar oud is geeft aan dat je de kop van de 23,5 in de klem moet zetten.
Bovendien zijn beide beschrijvingen gemaakt voor Nederland en niet voor Portugal.

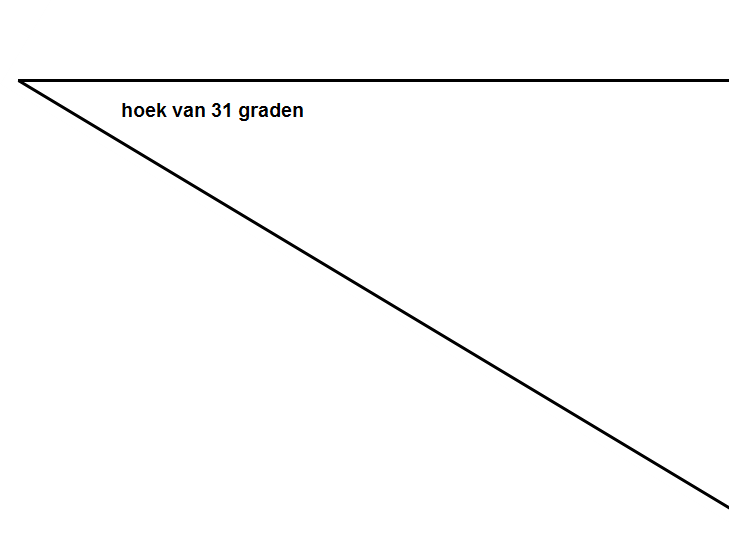

In Caldas da Rainha moet de duo-lnb 31 graden schuin gezet worden i.p.v de ongeveer 14 graden die met de mal wordt aangegeven door CanalDigitaal. Zie de bijgevoegde hoek.

Welke duo-lnb heb je precies?
Is dat de duo-lnb van CanalDigitaal met 2 of 4 aansluitingen?


1 oktober 2016 aangepast door Sprietje

[Ducky1951]

Ik heb de duo-lnb gekregen met 4 aansluitingen waarvan er drie afgedopt zijn.

[Batenburg]

1. ik heb momenteel een 80cm  schotel(portugese schotel) maar de duo lnb zit er scheef op.
2. hiermee heb ik vaak slecht of geen signaal.
3. ik denk een triax schotel uit nederland (76 cm)  mee te nemen waar de duo lnb haaks op de schotel zit(zoals hier bij mij thuis in  nederland.
4. de lnb zit dan zeker haaks op de schotel.
5. groetjes dirk
