tarc schotel 2m

[Alex1970]

Nilesat

Dan zijn we allemaal benieuwd wat je met 2m allemaal ontvangt.

En op welke locatie dan uiteraard.

22 april 2014 aangepast door Alex1970

[thaer]

Ik kom aan de volgende berekening

201 x 201 / 29 x 16 = 87 / 201 = 0,43 niet goed

201 x 201 / 29.1 x 16 = 86.77 / 201 = 0,43 niet goed

200.5 x 200.5 / 28.8 x 16 = 87.24 / 200.5 = 0.43 niet goed

200 x 200 / 28.6 x 16v= 87.41 / 200 = 0,43 niet goed

200 x 200 / 28.7 x 16 = 87.1 / 200 = 0,43 ook niet goed

????????

[thaer]

Ik ben net als jullie ook benieuwd maar moet eerst brandpunt vendin ... locatie .. delfzijl ... 30 km. Boven groningen ... en komt niks boven groningen.

Hahaha

[Sprietje]

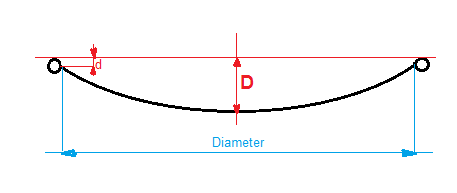

Heb je nu de volgende maten gebruikt?
De diepte van de schotel is D minus d
De diameter van de schotel meet je binnen de rand.
Overigens is een f/D-verhouding van 0,43 geen probleem.
Wist je trouwens dat een schotel met een f/D-verhouding van 0,42 een hoger rendement geeft dan een schotel met een f/D-verhouding van 0,28.


[thaer]

Ja ... maar primefocus schtel ligt zijn f/d verhouding tussen 0.28 en 0.42

[Sprietje]

Normaal gesproken wel maar van die 0,01 zou ik niet wakker liggen.
Er bestaan ook primefocusschotels met een f/D-verhouding van 0,5. Dan heb je een probleem om daar de juiste lnb voor te vinden.


[Alex1970]

De LNB en feedhorn zat er al bij toch?

[thaer]

Nee ...

[Sprietje]

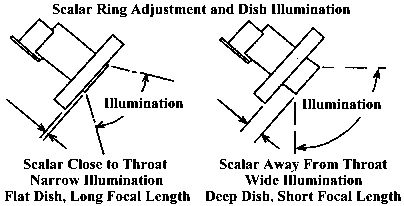

Maak je voor de lnb geen zorgen. De scalarring kun je op de f/D-verhouding van de schotel aanpassen. Schroef de scalarring met de schroefdraad zover naar voren, dat die precies in lijn ligt met de voorzijde van de golfpijp, zie bijlage.
Ik zie trouwens dat de Invacom scalarring instelbaar is tot een f/D-verhouding van 0,43.

22 april 2014 aangepast door Sprietje

[Alex1970]

Nee ...

Oh, ik dacht dat op te maken uit de derde foto in jouw bericht.
