Rotor afstellen wat is de beste manier

[smetje limb.BE]

http://www.sat4all.com/forums/topic/316319-enigma-signal-meter/

[Sprietje]

Beste muppet

Ik had in bericht 21 al een afbeelding (bijlage 1) toegevoegd.

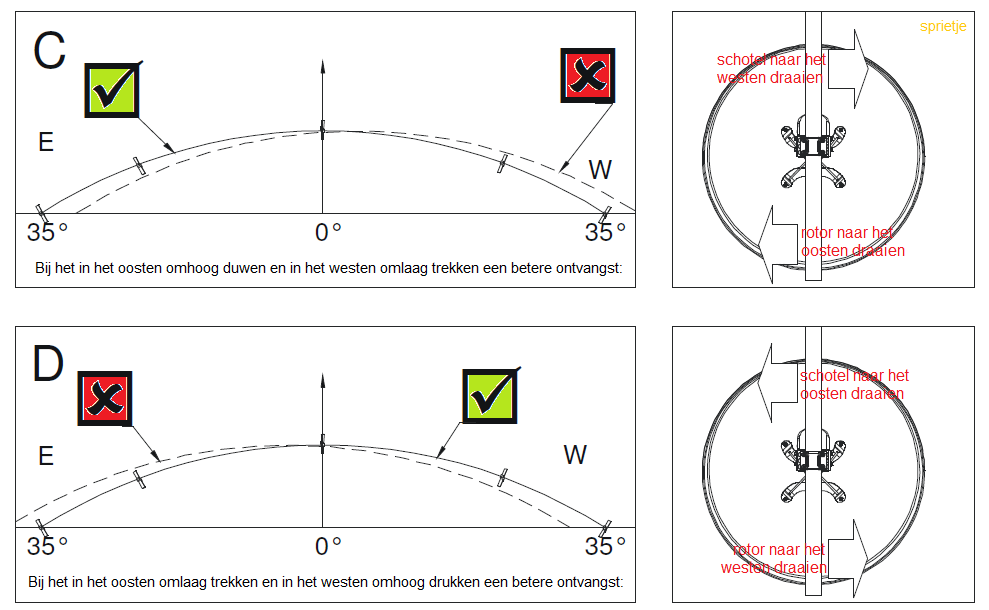

Die geeft niet helemaal duidelijke weer wat er moet gebeuren. Ik heb daarom een nieuwe afbeelding gemaakt, zie de bijlage in dit bericht.
Neem nu situatie C. Daar staat: "Bij het in het oosten omhoog duwen en in het westen omlaag trekken een betere ontvangst:
Je moet dan de rotor iets naar het oosten draaien. Stel, je verdraait de rotor 1 graad over de mast naar het oosten als deze op de Sirius gericht staat, dan moet de schotel natuurlijk 1 graad op de rotoras naar het westen gedraaid worden. Zou je dit niet doen, dan staat de schotel niet meer in de Sirius gericht.


[Seniorsatter]

Voor alle betweters hier een kopie vam Latitude en bijbehorende schotelelevatie-waarde.

zoals beschreven in handleiding voor digipowermotor Diseqc H-H Motor SG-2100A.



Dus voor 53 graden latitude (eerste kolom) wordt de schotel-elevatie 22.4 graden(kolom ""Dish Bracket Angle"")

Latitude en bijbehorende Schotel Elevatie.pdf

28 april 2014 aangepast door Seniorsatter

[muppet]

Ik heb de rotor en schotel afgesteld zoals sprietje in bericht 16 zei, toen heb ik op de pc het programma enigma signal meter geinstaleerd en kree ik de volgende waarden op het scherm.

Ik heb even op het dak gekeken en ik heb een inverto silvertech lnb.

Kan ik het nog beter afstellen of is dit de max in de toekomst word de lnb nog vervangen door een black ultra.



Astra 4 2+2

Snr 83%

Db  82 %

Agc 54 %



Turksat Bahar TV

Snr 85 %

Db 85

Agc 52 %



Hispasat DSMcc  - IPPV

SNR 70%

db 71

Agc 49 %



Express AM72 1TV-AFG

SNR 40%

Db 40

Agc 26%



Astra 3 RTL 4HD

Snr 88%

db 88

Agc 56%

[Sprietje]

Een Inverto Silvertech is de oude benaming voor de Inverto Black Premium. Op zich zeker geen verkeerde lnb. De Inverto Black Ultra zal net nog iets beter presteren maar het gaat dan om de moeilijk te ontvangen satellieten.


[muppet]

Het maakt dus op zich niet veel uit alsik een andere lnb neem.

Zijn de waarden een beetje goed of kan hij nog beter uitgericht worden.

[smetje limb.BE]

het voornaamste is dat je geen uitval krijgt!

en een andere lnb ,dat zou ik voorlopig ook nog niet plaatsen,verslijt deze maar eerst (lol)

en je kan hem misschien nog een beetje fijn tunen

ps:als je daar nu een andere ontvanger aanhangt dan heb ook andere misschien signaal waarden

kijk zo effe een tijdje,en wacht gewoon de resultaten af met slecht weer

[Eduard07]

Het maakt dus op zich niet veel uit alsik een andere lnb neem.

Zijn de waarden een beetje goed of kan hij nog beter uitgericht worden.

Volgens mij zit je niet ver van de ideale instelling.

Mooi zo laten en je kunt dik tevreden zijn.

[muppet]

Oke bedankt allemaal voor jullie hulp ik heb weer aardig wat geleerd en veel vragen zijn opgelost voor mij.

[bellejt]

Belangrijk : nagezien en de dish angle is dus blijkbaar ook afhankelijk van het type rotor.Bij de SG 2100 is die blijkbaar anders dan bij de GI-50.Alhoewel  beiden dezelfde vorm hebben van uitzicht.De uitleg van Sprietje is wel heel interessant voor beginners maar men zal toch in het boekje van de rotor moeten kijken om de juiste waarde te vinden.Zoals ik al vermelde staat mijn schotel dus wel degelijk op 27.5 graden op de rotorarm.

PS:op aanvraag plaats ik hier wel een PDF van mijn GI-50-120 waarden.

[Sprietje]

Beste bellejt

De elevatie van een draaibaar opgestelde schotel stel ik zelf altijd af met een electronische waterpas. Dat gaat zo:
In Joure waar muppet woont is de elevatie van de Sirius 29,5 graden.
Stel je hebt een Triax-schotel. Daarvan is de offset 26 graden. Dat is terug te vinden in de specificaties van de schotel. Als de schotel dus precies verticaal staat, is de elevatie 26 graden. Het moet 29,5 graden zijn. De schotel moet dus 3,5 graad achterover staan. Met een electronische waterpas is dat zo af te lezen als je die tegen de voorzijde van de schotel legt.
Heb je geen electronische waterpas, dan kun je het ook met een gewone waterpas doen.
Als je weet dat een schotel bijv. 105cm hoog is (Triax 110), dan neem je de sinus van 3,5 graden (=0,061) maal die 1050mm is 64mm. Dus de bovenzijde van de schotel stel je 64mm achter de onderzijde van de schotel af.


[muppet]

Zouden de waarden zoveel uit elkaar liggen als je ontvangst hebt kun je gewoon de schotel stukje omhoog of omlaag doen tot het beter word.

Of zie ik dit verkeerd ?

[Sprietje]

Beste muppet

Als je de satelliet eenmaal gevonden hebt, dan gaat het bij het fijntunen van de elevatie en de Azimuth alleen maar om de maximale signaalkwaliteit te behalen. Wat ik in mijn bericht hierboven schreef is een methode om de elevatie van de schotel goed in te stellen om de satelliet te vinden ongeacht welk merk of type rotor gebruikt wordt. Ook kun je die methode gebruiken als er helemaal geen elevatieaanduiding op de schotel staat of een die slechts streepjes heeft per 5 graden.


[muppet]

Dus als je de elevatie van de rotor goed heb en de schotel op 3,5 graad zet dan moet het goed wezen

Ik schrijf het op voor de volgende keer.

[Sprietje]

Inderdaad, bij een Triax en redelijk wat andere merken waarvan de offset 26 graden is wel. Maar er zijn ook schotelmerken die een offset van 22 graden of nog iets anders hebben maar dat kun je op internet zo opzoeken.

Dus stel, je hebt een schotel met een offset van 22 graden en de elevatie voor de Sirius moet 29,5 graden zijn volgens Dishpointer, dan moet de schotel 7,5 graden achterover staan.
