OpenPli 4.0 - CanalDigitaal Inverto Triple LNB Quad instellingen

[MrLuckyLuke]

Beste leden van dit forum,



Ik lees hier al een tijdje mee omdat ik graag over wou stappen op satelliet tv.

Dit omdat ik het aanbod van mijn huidige kabel aanbieder te miniem vond, bovendien vind ik het leuke te klussen met elektronische apparatuur .



Na alles uit te hebben gezocht loop ik nu toch echt tegen een probleem aan en zou jullie help meer dan welkom zijn.



Het zit als volgt:



Ik heb een Triax 78 cm schotel met de volgende LNB: https://www.geen links naar webshops



Ik heb de schotel exact uitgelijnd op het zuiden met de app Satellite Director van de Playstore zowel met de GPS als met behulp van de coordinaten van de latitude en longitude van mijn woning via google maps. Ook de elevatie staat exact op 29 graden ingesteld op de schotel.

Bovendien zitten de coax kabels goed vast en heb ik ze ook niet zelf gestripped maar kant en klaar gekocht (ja, er zitten ook netjes F-connectoren op).



Mijn vraag is nu echter:



Ik krijg nog steeds geen signaal en kan dit bijna niet geloven, ik denk echt dat dit te maken heeft met de instellingen van OpenPli 4.0.



Kan iemand mijn helpen de juiste instellingen voor deze setup te bepalen?



Zelfs met dit artikel van de Openpli wiki kom ik er niet uit: http://openpli.org/wiki/E2Tuner

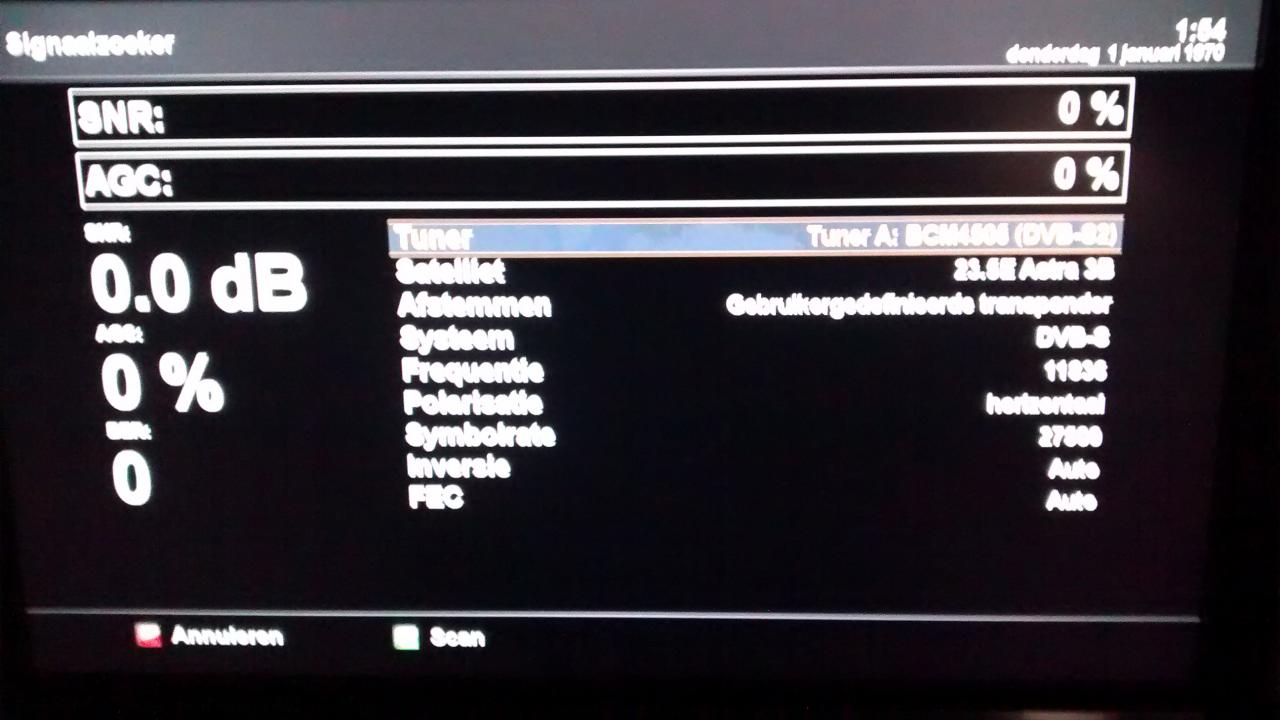

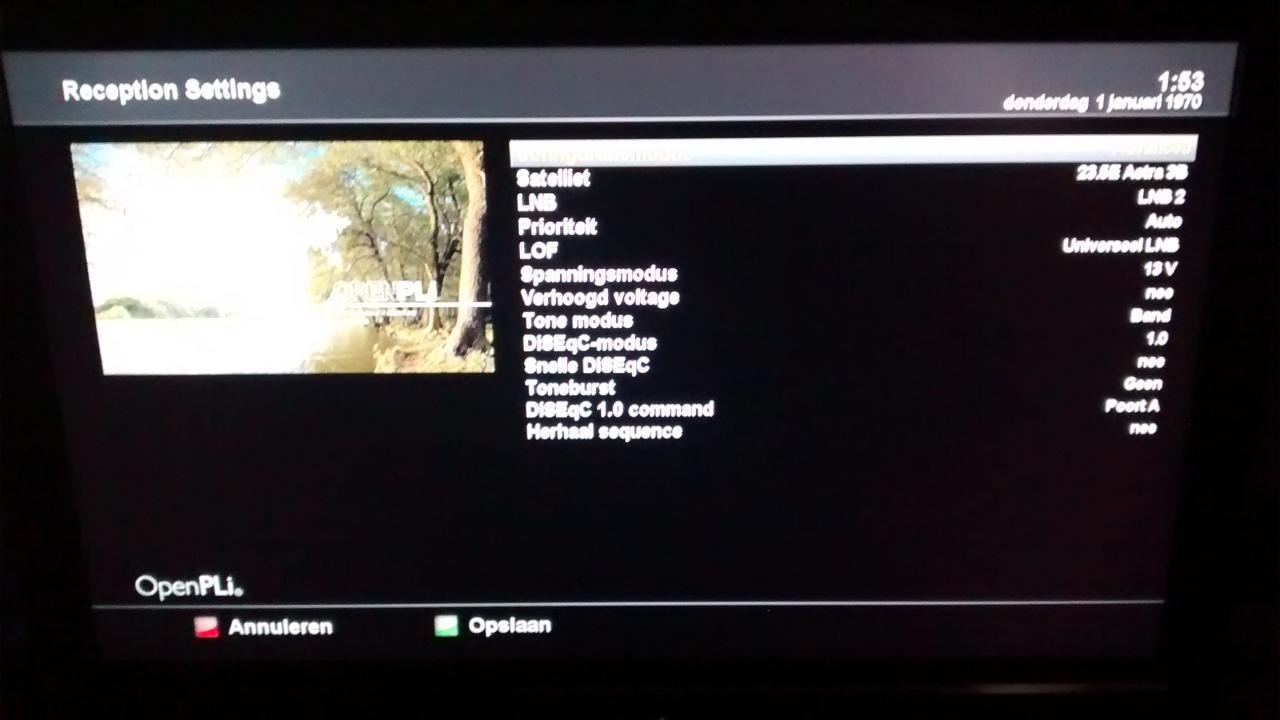

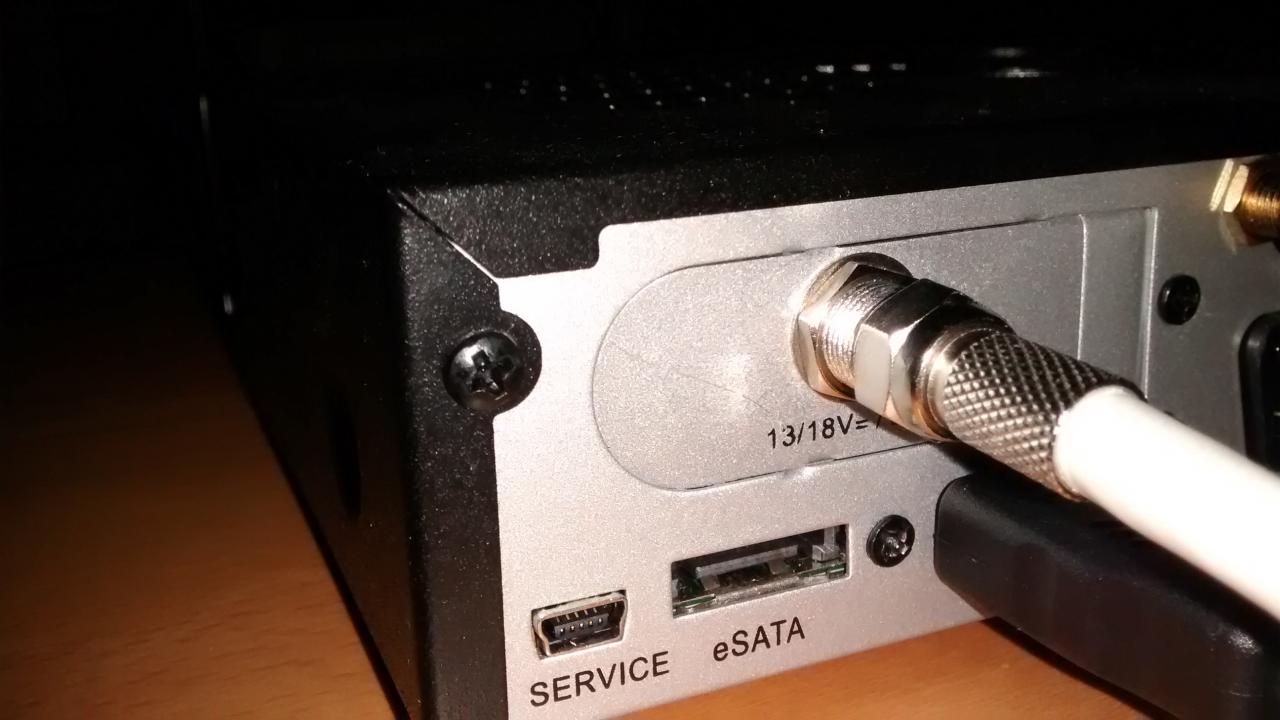

Ter illustratie hier een aantal foto's van mijn instellingen (de laatste foto er maar bij gedaan omdat ik het hele 13v/18v verhaal niet helemaal snapte)



Alvast heel erg bedankt als jullie me kunnen helpen, wellicht kan ik jullie in de toekomst dan van dienst zijn!

18 mei 2014 aangepast door Michel

[MrLuckyLuke]

ps het gaat om de volgende LNB: CanalDigitaal Inverto Triple LNB Quad



18 mei 2014 aangepast door MrLuckyLuke

[Daan]

Volgens mij moet je de instellingen veranderen in



Configratiemodus : eenvoudig

Modus : DISEqC  a/b/c/d

poort a 19.2E

poort b  23.5E

poort c  28.2E

poort d  13.0E

22khz ja



Op deze manier zou ie moeten werken als je schotel goed staat ingesteld



Neem aan dat je ook een DISEqC switch ertussen heb.

18 mei 2014 aangepast door Daan

[dirocca]

Dat klopt Daan, behalve poort D moet zijn " niets aangesloten"



Grtz Philip

[Daan]

Klopt dat had ik al de gaten maar dat was maar een voorbeeld hoe hij deze kon plaatsen.

[MrLuckyLuke]

Volgens mij moet je de instellingen veranderen in



Configratiemodus : eenvoudig

Modus : DISEqC  a/b/c/d

poort a 19.2E

poort b  23.5E

poort c  28.2E

poort d  13.0E

22khz ja



Op deze manier zou ie moeten werken als je schotel goed staat ingesteld



Neem aan dat je ook een DISEqC switch ertussen heb.



Bedankt Daan,



Ik heb die instellingen veranderd en krijg nog steeds geen signaal, heb echter geen DiseqC switch (wellicht is dit een cruciale beginners fout), functioneert het anders niet?



Zoja kan je mij een geschikte diseqC switch aanraden en wat is het doel ervan en installatie proces?



mvG

[Daan]

Een  DISEqC switch heb je altijd nodig ik zie dat je 3 poorten gebruikt op het lnb en welke switch dat is voor iedereen verschillend

ik gebruik hier een goedkoop ding van Maximum werkt al jaren geen probleem mee !



Hoeveel kabels lopen nu er naar binnen ?

bij mij maar 1 resterende kabels van lnb die zitten op de switch.

18 mei 2014 aangepast door Daan

[dirocca]

Triple/duo lnb's hebben ingebouwde switch, dus geen extra switch nodig.



Grtz Philip

[Daan]

Maar dan is de vraag  hoeveel tuners heeft hij dan in zijn dreambox als het er 3 zijn moet je deze weer los van elkaar instellen.



en Triple/duo lnb's kan je wel op de switch zetten heb er 2 stuks erop  dat draait ook.

18 mei 2014 aangepast door Daan

[dirocca]

Na het veranderen van tunerinstellingen, de box on afsluitmenu ff herstarten.



Grtz Philip

[dirocca]

Hij heeft een quad lnb ( 4 uitgangen)



Grtz Philip

[MrLuckyLuke]

Beste dirocca,



Ik dacht ook dat ik geen switch nodig had omdat deze was ingebouwd in mijn quad LNB?



Ik heb 1 tuner in de dreambox een DVB-S2

[dirocca]

Je hebt inderdaad geen extra switch nodig.



Grtz Philip

[Daan]

Het word me nu  duidelijker  heb je de schotel afgesteld op 23.5 Oost aangezien je geen signaal heb ?

[MrLuckyLuke]

Yes, de schotel staat idd op 23.5 oost afgesteld (de middelste LNB) de coax kabel zit in de eerste 19.2 LNB.

Vraag me wel nog steeds af hoe nauwkeurig zo'n app is.....
