reparatie schema ubiquiti ns5n

[Frans B]

Ik heb een ubiquiti nanostation m5 waarvan de interne voeding (ic U9) stuk is. Dus niet de POE adapter.

Heeft er iemand misschien een schema , of een deel daarvan ? ik denk dat een schema van andere modellen ook kan. Bvd Frans

[Steve]

en wat is U9 dan ?

[Frans B]

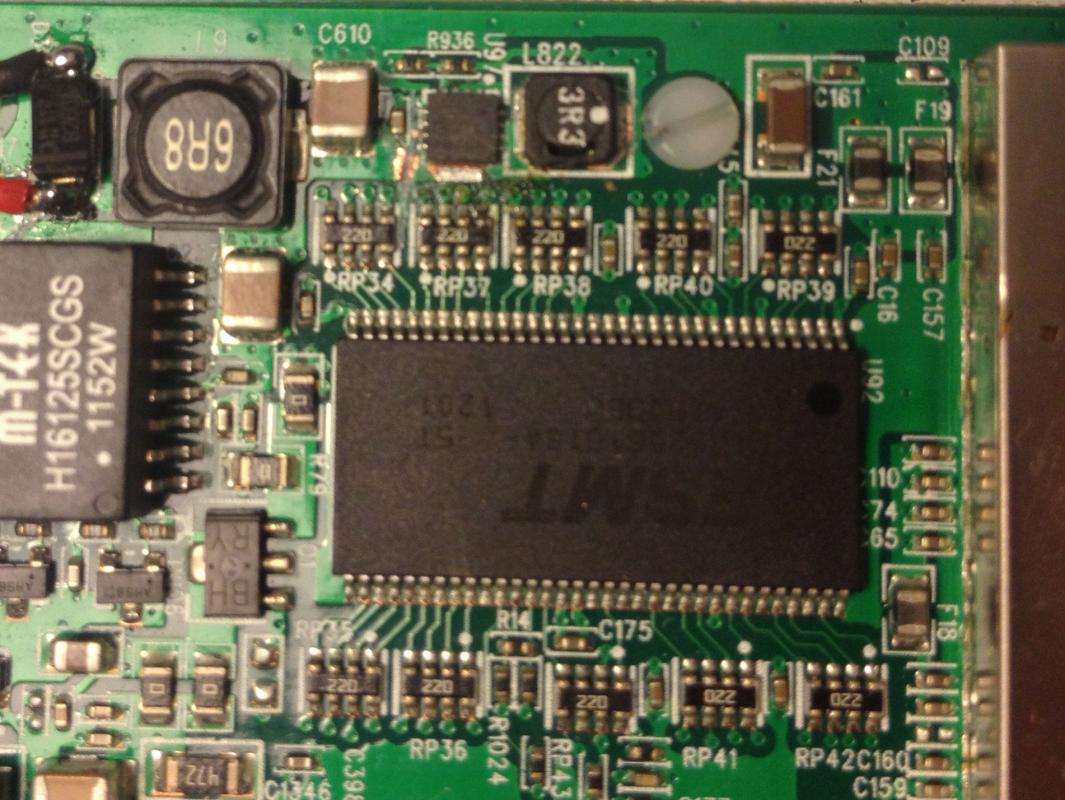

Dat is een klein onderdeel van 5x5 mm met 16 aansluitingen, ik denk een mosfet ofzo. en die is kortgesloten. Er zit een spoel aan de uitgang, dus moet wel zoiets zijn. aangezien ik geen schema van dat gedeelte heb is het moeilijk zoeken. met een schema kan ik wel iets aanpassen om de voeding weer werkend te krijgen. Maar kan dit nergens vinden.

[Steve]

er zal toch wel een nummer op staan ?? (een klein onderdeel van 5x5 mm met 16 aansluitingen)

[Frans B]

Er staat op : CB=DE G20. met de microscoop gelezen, zo klein. Ik kan er geen info ver vinden. Tevens zitten pootjes 1,2,3  aan elkaar, ook 9,10,11,12 aan elkaar en 13,14,15 aan elkaar. vandaar dat ik denk dat het een mosfet is. maar welke ?

[Matchless]

Zitten er niet meerdere van dezelfde chips in?



Dan kan je iig wat meten.

[Frans B]

helaas niet. maar het zal erg moeilijk worden zonder schema. anders wordt het een nieuwe kopen, helaas is dat 80 euro...

ik heb een printbaan doorgesneden om te kijken of de kortsluiting weg gaat, en dat is idd zo

3 juni 2014 aangepast door Frans B

[Matchless]

de sluiting kan ook achter U9 zitten. je zal ook L822 aan 1 kant los moeten maken en dan meten.

Dan weet je zeker dat deze kapot is.



En zit er in dat circuit een diode? die ook even meten.Want die kan ook wel eens kapot gaan in dit soort circuits.

[Frans B]

Ik heb de spoel 822 losgemaakt, en deze brak natuurlijk. ik heb tevens een andere ubnt weten te lenen, en de spanning gemeten. achter 822 staat 3,3V. Het is dus een regulator. ik heb 3,3V eropgezet en de lampjes gingen weer aan. Het is dus echt dit onderdeel, U9. maar waar te vinden en welk type...Ben bang dat deze toch gerecycled gaat worden.
