Triax 88 met 4 stuks LNB

[Orbit808]

Dutchie,



wat voor moois heb jij om jouw coaxkabels heen lopen?

Ik heb een tweetal witte coaxen naar mijn huis kronkelen die ik aan het zicht wil onttrekken...



Jouw setup ziet er netjes uit!

[Humax_Satelliet]

Dag Sprietje,

zou u voor mij kunnen uitrekenen wat dan de beste positie voor Beuningen (GLD) is?
Ik gebruik 4 x een Alps Quad LNB op 13 - 19,2 - 23,5 en 28,2 oost Triax 88 cm met rail,
ga deze bij redelijk weer plaatsen voor een goede kennis.
De ALPS LNB's zijn al aanwezig maar misschien heeft u een advies voor andere LNB's

Zelf zou ik voor de Inverto Twin LNB Ultra gaan, kan ik deze later plaatsen of is dit beter

om nu te doen i.v.m. de berekening?

Positie: 51.85,  5.75

Vast dank voor de ondersteuning.

Ron

[Sprietje]

Beste Humax_Satelliet

Voor Beuningen heb ik het volgende voor je uitgerekend voor Alps-lnb's:

Plaats de rail met het gat in het midden in de onderste groef.
Zet de Alps-lnb met de klemmen midden op de lengte van de lnb-hals.
Plaats de lnb-klem met de lnb voor de Astra 19,2e 3mm van de lnb-arm af.
Stel de lnb's af op de volgende afstanden:
tussen de Hotbird 13 en Astra 19,2 is 81mm
tussen de Astra 19,2 en Astra 23,5 is 55mm
tussen de Astra 23,5 en Astra 28,2 is 58,5mm
d.w.z. gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

Zet de rail 9,8 graden schuin, d.w.z. de kop van de Hotbird moet 34mm lager staan dan de kop van de Astra 28,2-lnb.

Stel de skew van de lnb's als volgt in:
Hotbird 13 op 6 graden
Astra 19,2 op 3 graden
Astra 23,5 op 6 graden
Astra 28,2 op 10 graden
d.w.z. met de wijzers van de klok meegedraaid t.o.v. verticaal als je naar de binnenzijde van de schotel kijkt.

Stel de elevatie van de schotel in op 29 graden om de Astra 19,2 te vinden.
Sluit de coax aan op de Astra 19,2-lnb en zoek de Astra 19,2 satelliet.
Als je die gevonden hebt, de coax aansluiten op de Astra 23,5-lnb en de schotel fijntunen op de Astra 23,5 zodat je maximale signaalkwaliteit hebt.

Kijk als laatste of je met het iets verdraaien van de lnb;s (skew) nog een betere signaalkwalietit kunt behalen.


[Humax_Satelliet]

Dag Sprietje,



bedankt voor de snelle reactie en de berekening, super.

Zodra ik de schotel heb geïnstalleerde laat ik het resultaat weten.



Groet,

Ron

[MrCobra0007]

Hallo Sprietje,



Na 15 jaar een analoge motor te hebben gebruikt ga ik mijn triax 88 uitrusten met een multirail, zou jij eens willen uitrekenen welke afstanden ik moet gebruiken tussen de lnb's en de graden hoek van de rail, dit zou voor mij enorm helpen.



Mijn locatie is Turnhout (België) de lnb's die ik gebruik zijn de Inverto Black Ultra Twin.



Alvast Bedankt.



Bert.

[Sprietje]

Alleen even de gegevens voor Turnhout.
Het afstellen verder kun je bij de eerdere beschrijvingen lezen.

De lnb-klem van de Astra 19,2 op 3mm van de arm.
Afstanden van de lnb's:
De kop van de Astra 19,2 en Astra 23,5 tegen elkaar.
De kop van de Astra 28,2 op 0,5mm van de Astra 23,5
Tussen de Hotbird 13 en Astra 19,2 is 78mm aan de voorzijde gemeten.

Zet de rail 10,5 graden schuin, d.w.z. de kop van de Hotbird moet 35mm lager staan dan de kop van de Astra 28,2-lnb.
Elevatie schotel 29,5 graden
De schotel uitrichten op de Astra 23,5, niet op de Astra 19,2 want die staat er 3mm naast.

De skew van de lnb's is als volgt:

Hotbird 13 op 6 graden
Astra 19,2 op 4 graden
Astra 23,5 op 7 graden
Astra 28,2 op 11 graden


[MrCobra0007]

Dit gaat mijn leven een beetje gemakkelijker maken, met zo'n rail is het toch wel onbekend terrein voor mij.



Bedankt voor de info.

[Humax_Satelliet]

Dag Sprietje,



Alles prima gelukt, de instelling en berekening direct goed, super hoor.

Afgesteld met de Satlink WS6930

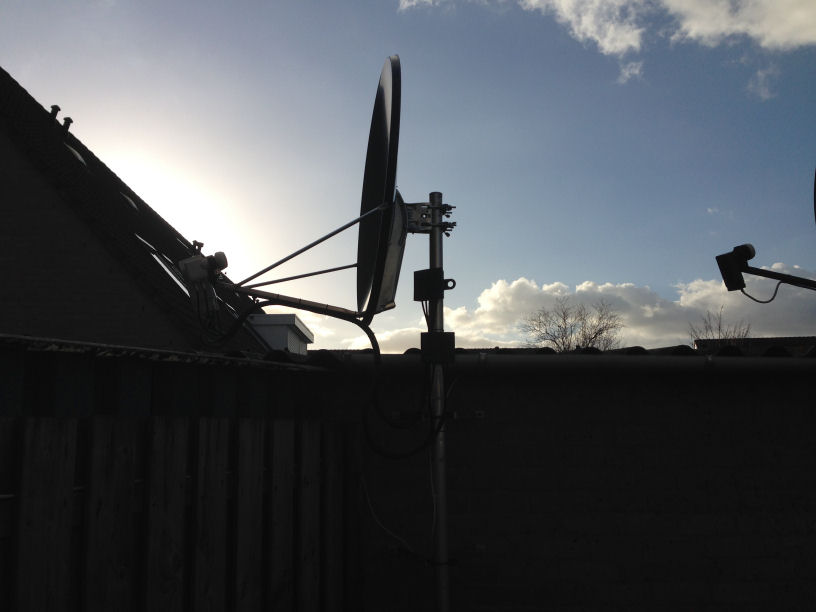

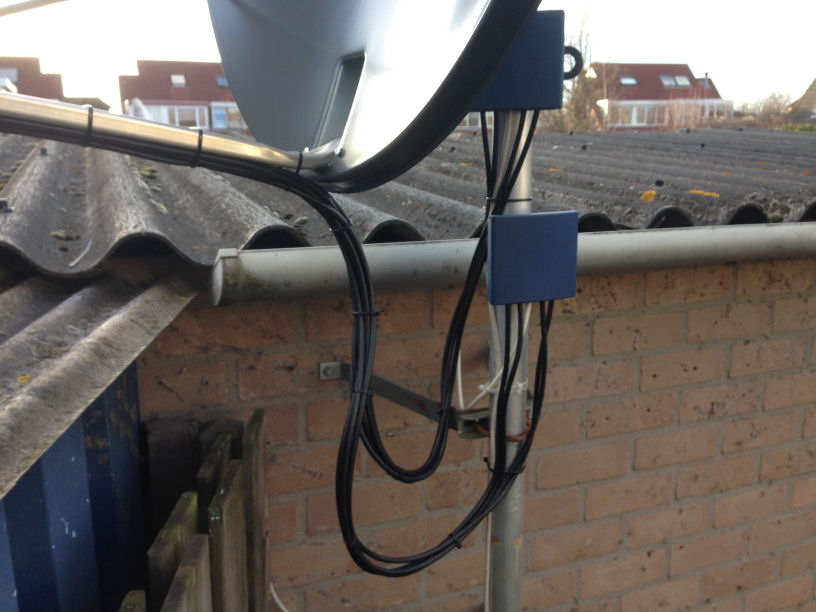

Zie hieronder resultaat en foto's.

En natuurlijk nogmaals dank.



Ontvangst op:

NPO 1 HD 23,5 oost 99% Alps lnb
NPO 1 SD 19,2 oost 99% Alps lnb
BBC 1 HD 28,2 oost 99% Alps lnb
!mwaka3a  13   oost 66% Titanium lnb

4FUN TV   13    oost 78% Titanium lnb

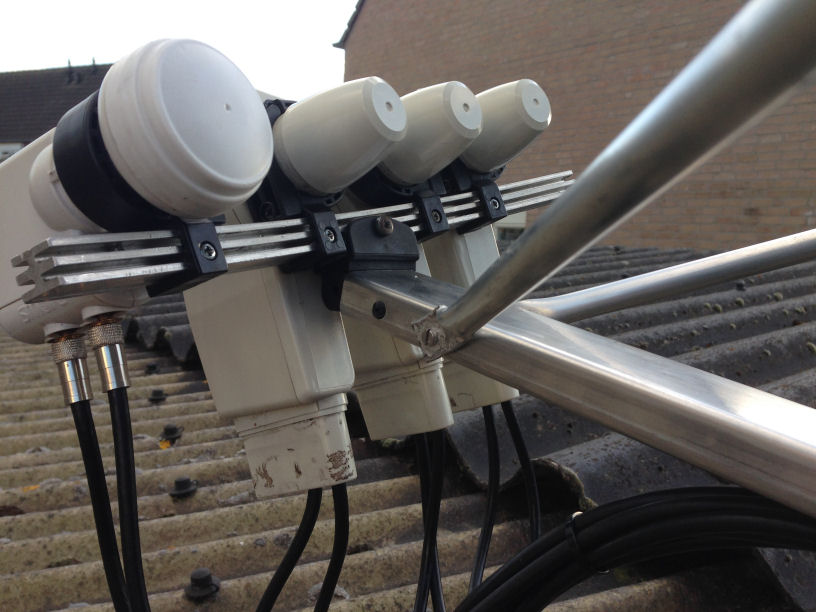

Dacht dat er 4 Alps lnb waren maar niet, 1 een Titanium

27 februari 2015 aangepast door Humax_Satelliet

[Sprietje]

Beste Humax_Satelliet

Fijn dat het weer gelukt is om de schotel goed afgesteld te krijgen.
Tja, als je de afstelgegevens hebt, dan is het een stuk gemakkelijker om de schotel af te stellen.

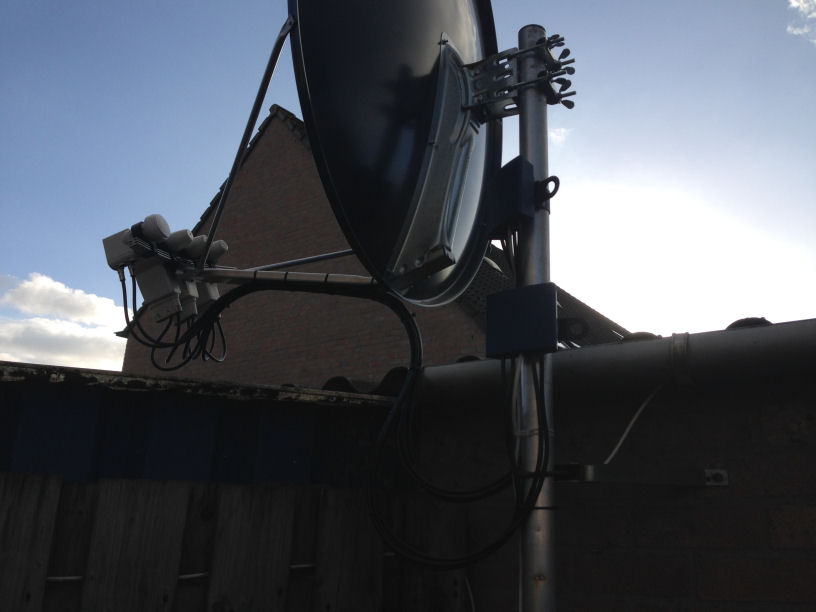

Je hebt er ook mooi schoren aan gemaakt zie ik. Dat maakt het geheel een stuk stabieler vooral bij storm.
Met een Triax 88 heb je voor relatief weinig geld een uitstekende ontvangst voor 4 satellieten.
Nog een vraagje. Ik had de schuinte aangegeven van de rail waarbij ik gezegd had dat de kop van de Hotbird 34mm lager moet staan dan de kop van de Astra 28,2. Dat was natuurlijk wel bedoeld met koppen van gelijke diameter. Nu de kop van de Hotbird groter is, moet het hoogteverschil tussen de twee buitenste koppen natuurlijk 60-40:2=10mm minder zijn, dus slechts 24mm hoogteverschil met een waterpas en een rolmaat of vulling gemeten.
Heb je daar rekening mee gehouden?

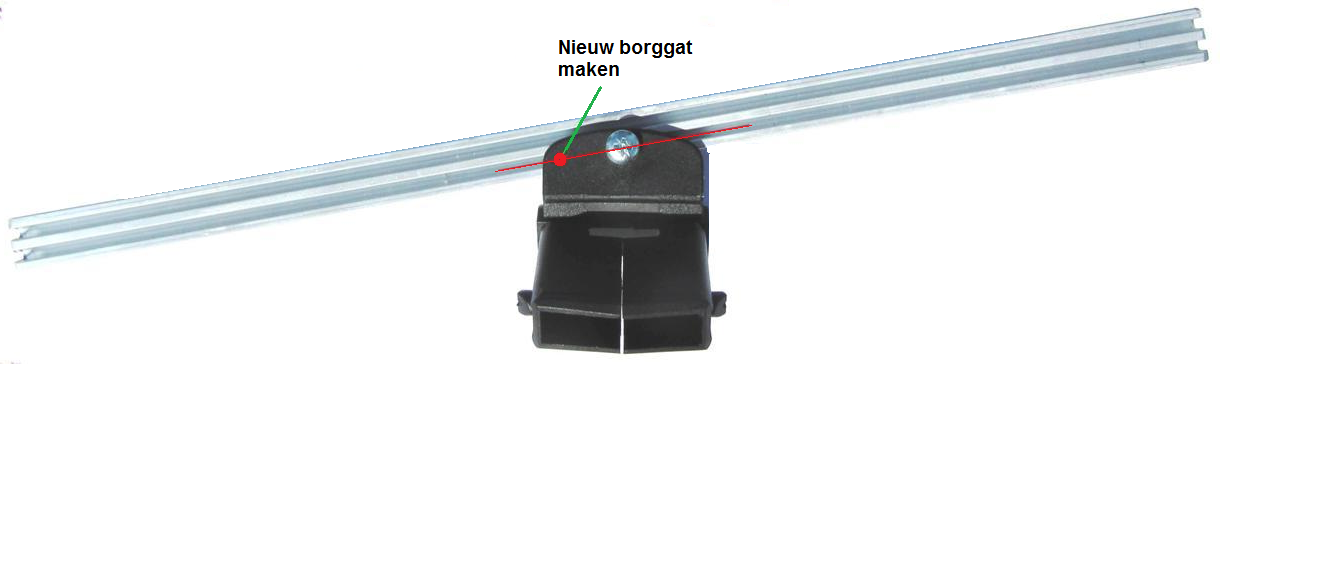

Verder is het aan te bevelen de rail nog met een schroefje te borgen door een gaatje te boren precies voor de groef van de rail, zie bijlage.


[Humax_Satelliet]

Dag Sprietje,



Daar had ik rekening mee gehouden, afgesteld na jet plaatsen. Na het afstellen heb ik de rail geborgen met het 2e schroefje, deze zit aan de achterzijde van de rail. Lnbs daarna ook nog iets versteld maar stonden eigenlijk vrij goed. Sta er versteld van dat het allemaal zo makelijk gaat met de berekening van u. Nogmaals dank.

[Erwinnaar]

P1020704.JPGHallo Sprietje, ik heb je instellingen toegepast en met prima resultaat!

Schotel op Astra 23.5 uitgericht en op alle 4 eigenlijk 5 satellieten gelijk goed beeld.

Signaalsterkte tussen 78 en 91 afhankelijk van satelliet, kwaliteit schommelt tussen 60 en 90%.

Indien het weer het toelaat ga ik nog wat fijn tunen met een Satlink WS-6933, ik verwacht nog zeker kwaliteitswinst te halen met de skew-afstellingen, bij de elevatie en azimuth instellingen valt niets meer te winnen.

De aluminium schoren hier op het forum genoemd heb ik ook maar toegepast, maakt het geheel wat storm zekerder.

Laat nog wel weten of ontvangstkwaliteit beter wordt na fijn tunen.



Mvg. Dutchy



Triax 88,

4X Inverto Black Ultra Single,

SAB Diseqc 4/1 switch

Koka 799 coax

SAB Titan III HD Combo.



















Mooie foto's. Het ziet er zeer verzorgd uit, alles netjes strak weg gewerkt. Daar hou ik wel van. Mooie opstelling zo Dutchy.













[redfox]

Beste Sprietje,



Ik ben al jarenlang niet meer op het forum geweest omdat alles prima werkt hier, zie de foto in mijn avatar!

Nu moet ik deze ochtend een Triax 88 plaatsen bij mijn dochter, ik gebruik een triax multi-block en 4 Alps lnb (mono).

De lokatie is Elshout (N.Br.)

Mogelijk ben je nog online in de loop van de ochtend en wil je me van dienst zijn met je prima berekeningen die je in dit draadje ter beschikking stelt?

Alvast dank!



groet,



-redfox-  Geert

[Sprietje]

Beste redfox

Ik heb voor je uitgerekend hoe je de ALPS-lnb's moet afstellen voor een Triax 88 in Elshout.
Ik neem aan dat je de voorgaande berekeningen met uitleg en afbeeldingen in dit draadje al diverse keren gelezen hebt, dus geef ik je alleen de afstelmaten.

De afstanden tussen de lnb's zijn als volgt:
tussen de Hotbird 13 en Astra 19,2 is 81mm
tussen de Astra 19,2 en Astra 23,5 is 54mm
tussen de Astra 23,5 en Astra 28,2 is 58mm
d.w.z., gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.

De rail moet 10,29 graden schuin staan, d.w.z. de kop van de Astra 28,2 moet 34,5mm hoger staan dan de kop van de Hotbird 13.

De skew van de lnb's moeten als volgt worden ingesteld:
Hotbird 13 op 6 graden
Astra 19,2 op 4 graden
Astra 23,5 op 7 graden
Astra 28,2 op 11 graden
d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt.

Stel de elevatie van de schotel in op 29 graden om de Astra 19,2 te vinden.
Een prima ontvangst van alle lnb's staat of valt met de exacte afstelling van de schotel op de Astra 19,2 of 23,5. Het maakt in dit geval met ALPS-lnb's niets uit op welke satelliet je uitricht.


[redfox]

Beste redfox



Ik heb voor je uitgerekend hoe je de ALPS-lnb's moet afstellen voor een Triax 88 in Elshout.

Ik neem aan dat je de voorgaande berekeningen met uitleg en afbeeldingen in dit draadje al diverse keren gelezen hebt, dus geef ik je alleen de afstelmaten.



De afstanden tussen de lnb's zijn als volgt:

tussen de Hotbird 13 en Astra 19,2 is 81mm

tussen de Astra 19,2 en Astra 23,5 is 54mm

tussen de Astra 23,5 en Astra 28,2 is 58mm

d.w.z., gemeten aan de voorzijde van de lnb van kuiltje tot kuiltje.



De rail moet 10,29 graden schuin staan, d.w.z. de kop van de Astra 28,2 moet 34,5mm hoger staan dan de kop van de Hotbird 13.



De skew van de lnb's moeten als volgt worden ingesteld:

Hotbird 13 op 6 graden

Astra 19,2 op 4 graden

Astra 23,5 op 7 graden

Astra 28,2 op 11 graden

d.w.z. met de wijzers van de klok meegedraaid als je naar de binnenzijde van de schotel kijkt.



Stel de elevatie van de schotel in op 29 graden om de Astra 19,2 te vinden.

Een prima ontvangst van alle lnb's staat of valt met de exacte afstelling van de schotel op de Astra 19,2 of 23,5. Het maakt in dit geval met ALPS-lnb's niets uit op welke satelliet je uitricht.



Beste Sprietje,



Bijzonder bedankt voor je snelle reactie!

Ik heb inderdaad voorgaande uitleg in het draadje gelezen en vertrek dan ook weer met een afstand van 3mm voor de lnb klem Astra 19,2 vanaf de beugel.

Overige afstanden dan volgens je opgave.

Een goede fijnafstelling met de lnb's op de juiste plaats op de arm doe ik dan met mijn Satlook NIT color, een prima apparaat wat ik ook al jaren niet meer heb gebruikt.

Ik ga ervan uit dat je hem mogelijk wel kent (spectrum analyzer functie is top!), destijds ook in mijn handtekening gezet.

Het gaat zeker lukken, fijn weekend verder!



groet



-redfox-   Geert

[ceesv]

Met de hulp van de Satlook moet het zo gebeurd zijn Geert.



Groet,



Ceesv
