Hoe footprints lezen?

[lujo]

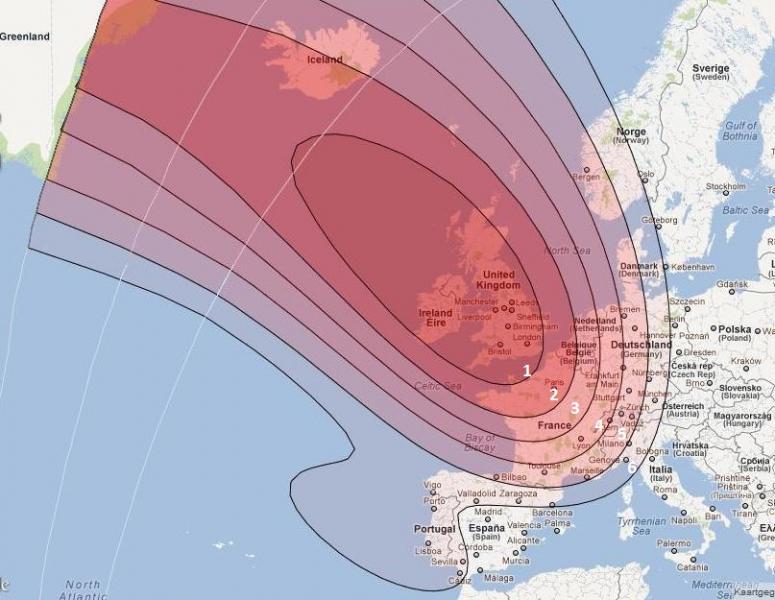

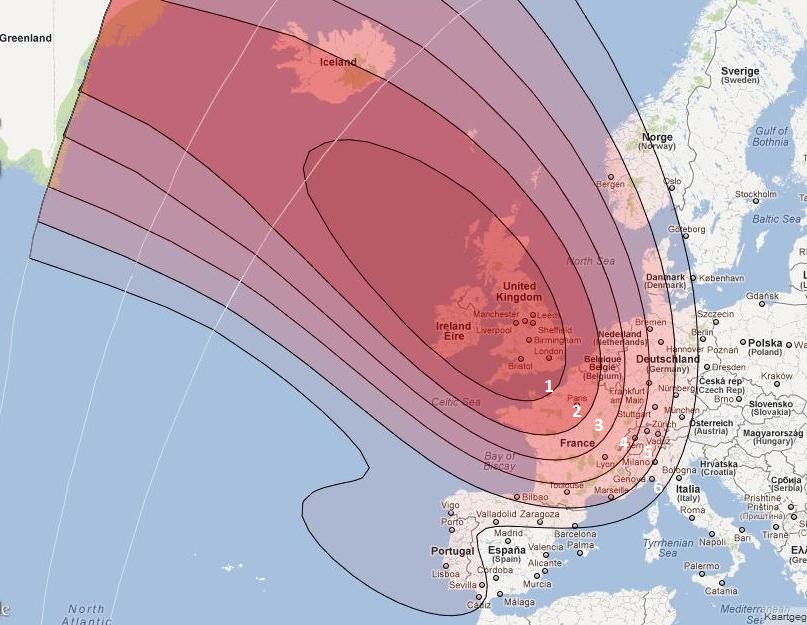

Als ik naar een footprint van een satelliet kijk dan begrijp ik dat de binnenste omlijning aangeeft dat hier het signaal sterkst is (in mijn voorbeeld = 1).

Buitenste omlijning zal aangeven tot waar je dit signaal kan ontvangen (in mijn voorbeeld = 2).



Maar kunnen we aan de hand hiervan ook bepalen hoe groot ons schotel moet zijn?

Is er een website waar we per satelliet en/of beam kunnen zien met welke diameter schotel we da signaal kunnen ontvangen?







[Sprietje]

Beste lujo

Van welke footprint wil je dat weten want de footprint die je nu laat zien is geen realiteit.


[lujo]

Het liefst zou ik weten hoe ik zelf naar footprints kan kijken en ze begrijpen.



Als we als voorbeeld footprint van Eutelsat 16.0E

- satelliet 16A

- beam Europa A

- beam Europa B



http://www.satbeams.com/footprints?position=178

5 juni 2014 aangepast door lujo

[trust]

Lujo , als je bij Lyngsat.com een satelliet kiest zie je rechts een kolom BEAM daar zie je of word je doorverwezen naar de footprint .

Op de footprint staan de EIRP waardes , op een tabel daaronder kun je zie welke schotelgrootte daarvoor geadviseerd word .

[Sprietje]

De footprint waar jij het nu over hebt, is een interactieve footprint.
Als je bijv. de EuropaA-beam neemt en je selecteert Utrecht (inzoomen) als ontvangstplaats, dan zie je dat daar een signaalsterkte is van 49dbW EIRP en dat je daar een schotel voor nodig hebt van  65cm. Hiermee wordt de breedte van de schotel bedoeld: http://www.satbeams.com/footprints?position=178


[Alex1970]

Als je klikt op de footprint op Satbeams staat er bij C- en Ku-band toch ook de minimale diameter bij?



Wat ik me dan weer afvraag is of die waarde (in dit voorbeeld 47dBw) nu de laagste of de hoogste waarde van deze plek op de footprint is?

Dus in het geval van dit voorbeeld loopt de signaalsterkte nu van rechts naar links van 47 naar 46dBw of van 48 naar 47dBw in het geselecteerde gedeelte?

6 juni 2014 aangepast door Alex1970

[ceesv]

Klik eens links en rechts van die plek, dan weet je het.

[Alex1970]

Klik eens links en rechts van die plek, dan weet je het.

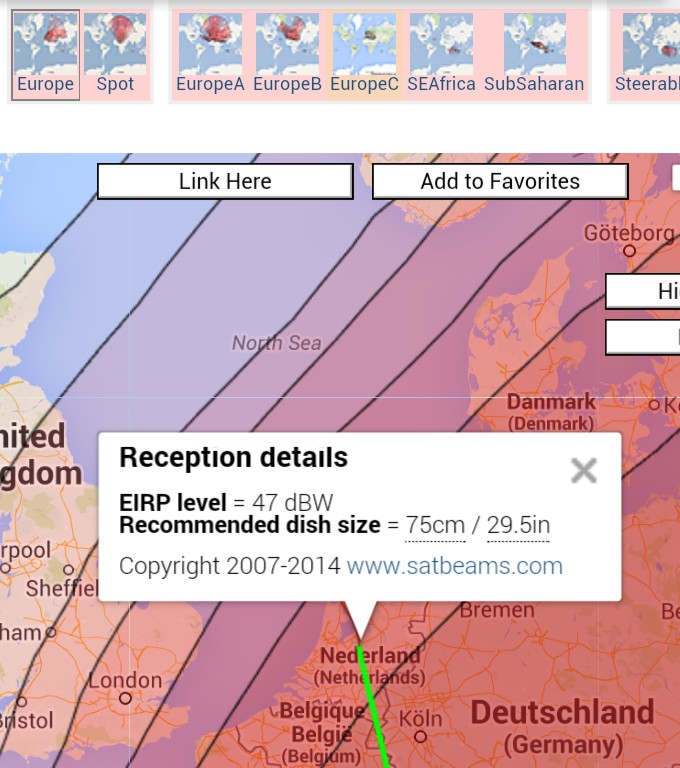

Dus het zwarte lijntje rechts van de pijl in mijn voorbeeld is exact 47dBW en de zwarte lijn links van de pijl is exact 46dBW, dus op de plek van de pijl zal ongeveer 46.5dBW zijn.

Oftewel de waarde correspondeert met de buitenrand van het aangeklikt gebied.

En dat impliceert dan dat in het midden van de footprint het signaalniveau nog wat hoger is dan die buitenrand?

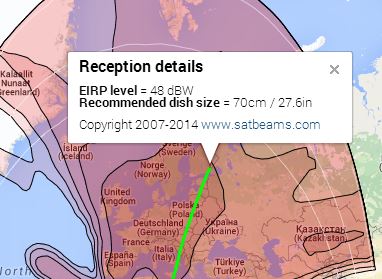

Als voorbeeld de EuropeA beam van Eutelsat 7A:

De buitenrand van het aangeklikte gebied (centrum) is dus 48dBW, dan zal neem ik aan in Nederland wat redelijk in het centrum ligt van de footprint de signaalsterkte nog hoger zijn?



Overigens in dit voorbeeld loopt het signaal 1dBW per segment af, maar dat is bij andere footprints weer niet of ze zijn niet zo concentrisch als deze.

[Alex1970]

Klik eens links en rechts van die plek, dan weet je het.

Dus het zwarte lijntje rechts van de pijl in mijn voorbeeld is exact 47dBW en de zwarte lijn links van de pijl is exact 46dBW, dus op de plek van de pijl zal ongeveer 46.5dBW zijn.

Oftewel de waarde correspondeert met de buitenrand van het aangeklikt gebied.

En dat impliceert dan dat in het midden van de footprint het signaalniveau nog wat hoger is dan die buitenrand?

Als voorbeeld de EuropeA beam van Eutelsat 7A:

De buitenrand van het aangeklikte gebied (centrum) is dus 48dBW, dan zal neem ik aan in Nederland wat redelijk in het centrum ligt van de footprint de signaalsterkte nog hoger zijn?



Overigens in dit voorbeeld loopt het signaal 1dBW per segment af, maar dat is bij andere footprints weer niet of ze zijn niet zo concentrisch als deze.
