Raspberry PI als kaartplotter

[verkerkbr]

Raspberry PI als (scheeps) kaartplotter. Er is een Openbron navigatie programma beschikbaar genaamd OpenCpn. Is er voor Windows en Linux.

De programma kan gebruik maken van de laatste bijgewerkte kaarten van Rijkswaterstaat. En doet ook AIS objecten projectie op het scherm.

Volgens de berichten kan dit programma, de Linux versie uiteraard, ook draaien op een Raspberry Pi.

Dit computersysteempje heeft een gering stroomgebruik en kan gemakkelijk op 12 volt boordstroom draaien. Heeft een HDMI aansluiting.

Voeg hierbij nog een hdmi beeldscherm dat op 12 volt kan werken en je hebt een prachtig kaartplotter systeem. Touchscreen schijnt ook mogelijk te zijn.

Heeft iemand dit als eens geprobeerd of hiervoor interesse ?



Groet




Bram

[verkerkbr]

Programma OpenCpn kan gebruik maken van de zeer gedetailleerde kaarten van het Deltagebied, uitgegeven door Rijkswaterstaat.



Deze ENC kaarten kunnen kostenloos worden gedownload op de site van Rijkswaterstaat (vaarweginformatie.nl).



Kaarten van het Deltagebied worden wekelijks hierzien. Je hebt derhalve steeds een actuele bijgewerkte kaart beschikbaar.



Van meerdere landen zijn er ENC kaarten beschikbaar.



Zoals eerder aangegeven is er een Linux en een Windows versie van Open CPN. Het werkt derhalve ook op een laptop of Notebook.



Kan gekoppeld worden aan NMEA input alsmede AIS informatie van schepen in de omgeving.

[verkerkbr]

De Raspy heeft de nodige beperkingen. Inmiddels er wel geslaagd om de OpenCPN software navigatie werkend te krijgen.



Echter bij het inzoomen van de kaart loopt programma vast.



Probeer nu met een minimale versie met Arch Linux te kijken of er verbeteringen mogelijk zijn.



Inmiddels een oude netbook, een Asus EEPCtje, voorzien van Lubuntu 14.4 versie en daar met enige moeite OpenCPN erop gezet.

Kaarten kun je gemakkelijk op een SD kaartje zetten.



Dit werkt op zich redelijk goed en is qua stroomgebruik goed bruikbaar aan boord.



Overigens kun je hierop het systeem installeren vanaf een USB stick. Staat niet in het Bios menu. Maar als je tijdens het startscherm een aantal keren Esc toets aanraakt. Dat komt de keuze van de USB stick tevoorschijn.



Helaas nog geen goed werkende Raspberry Pi voor de navigatie en AIS informatie aan boord.



Groet,





Bram

[verkerkbr]

De Raspberry Pi is toch wel wat te beperkt om goed te functioneren als kaartplotter. Het werkt wel, maar in- en uitzoomen geeft beperkingen.



Het Eeepceetje (netbook) doet het overigens wel prima als kaartplotter in combinatie met de kaartplotter software van OpenCPN. Deze software is er ook instelbaar op de Nederlandse taal.



Ook de AIS (transponder) varende objecten verschijnen prima op het scherm. Zoals eerder aangegeven verschijnen

er meer gratis ENC kaarten, zoals de detailkaart die uitgegeven wordt van Zeeland door Rijkswaterstaat.



Deze kaarten worden vrijwel wekelijks bijgewerkt. Men heeft dus altijd een actuele kaart op de computer. Kaartenset is eenvoudig te downloaden.



Kleine systemen hebben overigens mijn voorkeur. Bovendien draaien die op 5 volt DC.



Heb inmiddels de Banana PI besteld. Kosten zo'n € 40,- en kijken of het daarop wel goed werkt.



Er komt dan nog wel het stroomgebruik van een HDMI scherm bij.



De software OpenCPN is er voor Windows, Linux en OSX.



Een aanrader voor de waterweg gebruikers.



Een AIS transponder is een belangrijk middel voor de veiligheid ten opzichte van de beroepsvaart. Beter dan een radarreflector, radar transponder of een radar.



Groet,





Bram

[verkerkbr]

Inmiddels OpenCPN plotter software op een andere mini boardje geprobeerd. Hoewel het natuurlijk wel plagiaat is van de Raspberry PI, is de Banana Pi net wat krachtiger en met meer geheugen dan de Raspy PI.



Is een fractie groter dan de Raspy Pi. Heeft een 1Ghz Dual core processor. 1 GB DDR3 geheugen, een Sata aansluiting en 1000 Ethernet. Plus een 4 tal usb poorten, waarvan een voor de voeding van 5 volt.



Het OS en de software staan net als bij de Raspy op een SD kaartje. Er zijn meerdere OS'n beschikbaar.



De plotter software OpenCPN nieuwste Beta versie werkt er goed op. Het inlezen van de kaarten gaat wat trager, maar het werkt. Vector kaarten bestaan uit diverse lagen en zijn per vak ingesteld. Bij het varen merk je hier weinig van. Als je echter snel een overzicht wilt hebben dan moeten de diverse lagen en vakken worden ingeladen.



De kosten van de boardje ? Bij een Duitse groothandel, met een R € 43,- en een bijbehorend kunststof

kastje € 8,03.



Video uitgang is HDMI.



De titel van deze draad klopt derhalve niet meer.



Nu nog een kijken naar een bijpassend energie zuinig HDMI 12 volt touch schermpje.



Je kunt dergelijke boardjes voor allerlei toepassingen gebruiken.



Het onbegrijpelijk dat zo'n compleet computer boardje voor een dergelijke prijs kan worden gemaakt.



Als er interesse voor bestaat, dan is hierover nog wel meer te vermelden. En uiteraard draait zo'n ding op Linux maar ook Android is mogelijk.

2 oktober 2014 aangepast door verkerkbr

[verkerkbr]

Inmiddels OpenCPN plotter software op een andere mini boardje geprobeerd. Hoewel het natuurlijk wel plagiaat is van de Raspberry PI, is de Banana Pi net wat krachtiger en met meer geheugen dan de Raspy PI.



Is een fractie groter dan de Raspy Pi. Heeft een 1Ghz Dual core processor. 1 GB DDR3 geheugen, een Sata aansluiting en 1000 Ethernet. Plus een 4 tal usb poorten, waarvan een voor de voeding van 5 volt.



Het OS en de software staan net als bij de Raspy op een SD kaartje. Er zijn meerdere OS'n beschikbaar.



De plotter software OpenCPN nieuwste Beta versie werkt er goed op. Het inlezen van de kaarten gaat wat trager, maar het werkt. Vector kaarten bestaan uit diverse lagen en zijn per vak ingesteld. Bij het varen merk je hier weinig van. Als je echter snel een overzicht wilt hebben dan moeten de diverse lagen en vakken worden ingeladen.



De kosten van de boardje ? Bij een Duitse groothandel, met een R € 43,- en een bijbehorend kunststof

kastje € 8,03.



Video uitgang is HDMI.



De titel van deze draad klopt derhalve niet meer.

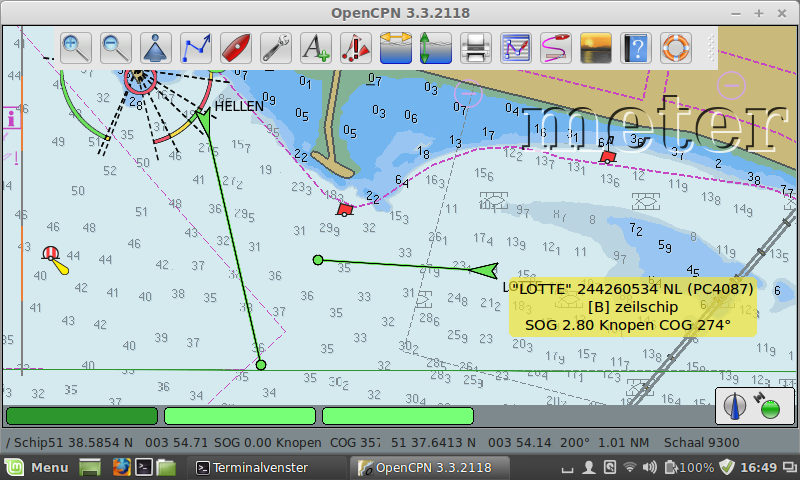

Hierbij nog een schermafdruk van OpenCPN met daarop twee AIS objecten.
